३ स्टेज प्याक इजेक्ट हाइड्रोलिक सिलिन्डर गार्बेज ट्रक

मोडेल:H-001-7041

H-001-7041 28YD फ्रन्ट-लोडर र 33YD साइड-लोडर फोहोर उपकरण अनुप्रयोगहरूको लागि 181.69 इन्चको क्याटलग स्ट्रोकको साथ 3 चरणको प्याक इजेक्ट हाइड्रोलिक सिलिन्डर गार्बेज ट्रक हो।

Stage configuration:
3 चरणहरू
Stroke:
१८१.६९ इन्च
Product description:
H प्याक/Eject CYL
Application:
28YD FL / 33YD SL

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

H-001-7041 प्याक/इजेक्ट हाइड्रोलिक सिलिन्डर एक 3 चरणको प्याक इजेक्ट हाइड्रोलिक सिलिन्डर गार्बेज ट्रक हो जुन HCIC-2026 उत्पादन सूचीमा फोहोर-ह्यान्डलिंग उपकरणहरूको लागि सूचीबद्ध छ। क्याटलगले यसलाई 181.69-इन्च स्ट्रोक दिन्छ र यसको अनुप्रयोगलाई 28YD FL / 33YD SL उपकरणहरूको लागि H Pack/Eject सिलिन्डरको रूपमा पहिचान गर्दछ।

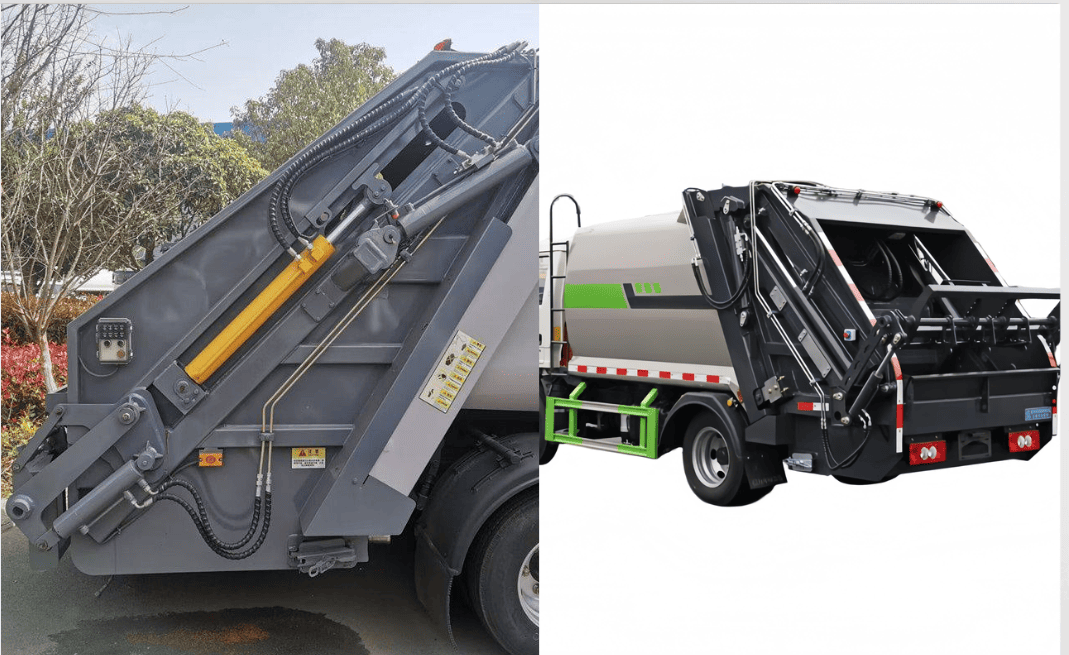

यो मोडेल स्ट्रोक द्वारा मात्र चयन गरिएको सामान्य लामो सिलिन्डर होइन। फोहोर ट्रकमा, सिलिन्डरले ठूलो लोडिङ, प्याकिङ वा इजेक्टिङ मेकानिजम भित्र काम गर्छ। OEM वा मर्मतसम्भार टोलीले प्रतिस्थापनको मूल्याङ्कन गर्दा उपलब्ध ठाउँ, स्टेज अनुक्रम, माउन्टिङ पोइन्टहरू, हाइड्रोलिक सर्किट र शरीरको आन्दोलन सबै महत्त्वपूर्ण हुन्छ।

I. H-001-7041 निर्दिष्टीकरणहरू

प्यारामिटर	सूची मूल्य
मोडेल	H-001-7041
स्टेज कन्फिगरेसन	3 चरणहरू
स्ट्रोक	१८१.६९ इन्च
उत्पादन विवरण	H प्याक/Eject CYL
आवेदन	28YD FL / 33YD SL
स्रोत	HCIC-2026 सूची, p। ७

क्याटलग प्रविष्टिले H-001-7041 को लागि मोडेल-विशिष्ट बोर, रड व्यास, काम गर्ने दबाब, बन्द लम्बाइ, वजन वा पोर्ट विशिष्टता देखाउँदैन। ती मानहरू अर्को सिलिन्डरबाट अनुमान गर्नुको सट्टा प्राविधिक समीक्षाको क्रममा पुष्टि गरिनुपर्छ।

II। तीन-चरण निर्माण र परिचालन भूमिका

तीन-चरण टेलिस्कोपिक सिलिन्डरले लामो रैखिक यात्रा प्रदान गर्न नेस्टेड चरणहरू प्रयोग गर्दछ जबकि रिट्र्याक्ट प्याकेजलाई समान पहुँचको साथ परम्परागत एकल-चरण सिलिन्डर भन्दा छोटो राख्छ। फोहोर उपकरणहरूका लागि, यो व्यवस्थाले कम्प्याक्ट माउन्टिङ क्षेत्रलाई प्याक वा इजेक्ट मेकानिज्मसँग जोड्न मद्दत गर्न सक्छ जसलाई महत्त्वपूर्ण आन्दोलन चाहिन्छ।

सिलिन्डरको काम नियन्त्रित रैखिक गति उत्पादन गर्नु हो। वरपरको लिङ्केज र फोहोर-शरीर संरचनाले निर्धारण गर्दछ कि त्यो गति कसरी प्याकिङ वा इजेक्टिङ आन्दोलन हुन्छ। त्यसैले 181.69-इन्च क्याटलग स्ट्रोक मेकानिज्म रेखाचित्रको लागि एक प्रमुख सन्दर्भ हो, तर यो मेसिनको कुल यात्राको पूर्ण विवरण होइन।

H Pack/Eject पदनामले फोहोर ह्यान्डलिङ मेकानिजममा सिलिन्डरको क्याटलग भूमिकालाई संकेत गर्छ। 28YD FL / 33YD SL अनुप्रयोग सन्दर्भलाई प्रत्येक फ्रन्ट-लोडर वा साइड-लोडर बडीको लागि विश्वव्यापी फिटमेन्ट कथनको रूपमा होइन, अनुसन्धान गर्नको लागि अनुप्रयोग मिलानको रूपमा व्यवहार गरिनुपर्छ।

III। के खरीददारहरूले अर्डर गर्नु अघि जाँच गर्नुपर्छ

आवेदन पहिचान: उपकरण क्याटलग-सन्दर्भित 28YD FL / 33YD SL कन्फिगरेसन वा फरक शरीर डिजाइन हो कि भनेर पुष्टि गर्नुहोस्।

माउन्टिङ केन्द्रहरू:विस्तारित र फिर्ता माउन्टिंग आयामहरू, पिन आकारहरू, क्लीभिस ज्यामिति र कोष्ठक चौडाइ रेकर्ड गर्नुहोस्।
स्ट्रोक मार्ग:क्याटलग १८१.६९-इन्च स्ट्रोकसँग आवश्यक प्याक/इजेक्ट आन्दोलनलाई तुलना गर्नुहोस्।
स्टेज क्लियरेन्स:शरीर, फ्रेम, गाईड संरचना र नजिकैको नलीहरू पूर्ण आन्दोलनको बिरूद्ध नेस्टेड चरणहरू जाँच गर्नुहोस्।
हाइड्रोलिक सर्किट:अपरेटिङ दबाव, प्रवाह, भल्भ व्यवस्था र पुष्टिको लागि नली-पोर्ट जानकारी प्रदान गर्नुहोस्।
लोड व्यवहार:फोहोर सामग्री, प्याकिङ अनुक्रम, बाहिर निकाल्ने प्रतिरोध र कुनै पनि ज्ञात मेकानिकल स्टपहरू वर्णन गर्नुहोस्।
सेवा स्थान:रड, सिल, स्टेज सतहहरू, माउन्टिंग बिन्दुहरू र हाइड्रोलिक जडानहरूको निरीक्षणको लागि कोठा छोड्नुहोस्।

लामो-स्ट्रोक सिलिन्डर क्षतिग्रस्त गाइड, झुकिएको फ्रेम वा गलत शरीर पङ्क्तिबद्धता सच्याउन प्रयोग गर्नु हुँदैन। यदि मेकानिजम ज्यामितीय रूपमा राम्रो छैन भने, सिलिन्डर परिवर्तन गर्दा मात्र प्रणालीको अर्को भागमा विफलता सार्न सक्छ।

IV। अनुप्रयोगहरू

HCIC सूचीले H-001-7041 प्याक/Eject हाइड्रोलिक सिलिन्डर H Pack/Eject CYL सेवा 28YD FL / 33YD SL फोहोर उपकरणहरूमा सूचीबद्ध गर्दछ। यसले मोडेललाई OEM बडी एकीकरण, प्रतिस्थापन-सिलिन्डर समीक्षा र ती अनुप्रयोग सन्दर्भहरू समावेश गर्ने फ्लीट मर्मत परियोजनाहरूसँग सान्दर्भिक बनाउँछ।

अन्तिम चयनलाई अझै पनि वास्तविक मेसिन रेखाचित्र चाहिन्छ। सवारीसाधनको श्रेणी उस्तै देखिए पनि शारीरिक भोल्युम, प्याकिङ मेकानिज्म, माउन्टिङ एरेन्जमेन्ट, वर्किंग साइकल र हाइड्रोलिक कन्ट्रोल फरक हुन सक्छ।

V. OEM र प्रतिस्थापन सोधपुछ चेकलिस्ट

HCIC पठाउनुहोस्:

अवस्थित सिलिन्डर फोटोहरू र नेमप्लेट जानकारी
अपशिष्ट-शरीर प्रकार र आवेदन सन्दर्भ
विस्तारित र फिर्ता माउन्टिंग-केन्द्र आयामहरू
पिन, clevis र कोष्ठक रेखाचित्र
आवश्यक आन्दोलन र स्ट्रोक पुष्टिकरण
हाइड्रोलिक योजनाबद्ध, दबाव र प्रवाह जानकारी
नली र पोर्ट आवश्यकताहरू
सञ्चालन चक्र र भौतिक अवस्था
मात्रा र गन्तव्य

यो जानकारीले H-001-7041 मोडेललाई अलग स्पेयर पार्टको रूपमा व्यवहार गर्नुको सट्टा पूर्ण प्याक/इजेक्ट मेकानिजमको भागको रूपमा जाँच गर्न अनुमति दिन्छ।

VI। FAQ

H-001-7041 कस्तो प्रकारको सिलिन्डर हो?

HCIC-2026 क्याटलगले यसलाई तीन-चरण H प्याक/इजेक्ट हाइड्रोलिक सिलिन्डरको रूपमा पहिचान गर्दछ।

क्याटलग स्ट्रोक के हो?

सूचीबद्ध स्ट्रोक 181.69 इन्च हो।

मोडेलको लागि कुन उपकरण सूचीबद्ध छ?

क्याटलगले 28YD FL / 33YD SL लाई अनुप्रयोग सन्दर्भको रूपमा सूचीबद्ध गर्दछ।

के क्याटलगले बोर र काम गर्ने दबाब प्रदान गर्दछ?

पृष्ठ 7 मा रहेको H‑001-7041 पङ्क्तिले चरण गणना, स्ट्रोक, विवरण र अनुप्रयोग प्रदान गर्दछ। यसले मोडेल-विशिष्ट बोर वा कार्य-दबाव मान देखाउँदैन।

के H-001-7041 ले कुनै लामो-स्ट्रोक फोहोर-ट्रक सिलिन्डर प्रतिस्थापन गर्न सक्छ?

होइन। प्रतिस्थापन मेकानिजम, माउन्टिङ पोइन्ट, स्ट्रोक पथ, स्टेज क्लियरेन्स, हाइड्रोलिक सर्किट र बडी डिजाइनसँग मिल्नुपर्छ।

तीन-चरण संरचना किन महत्त्वपूर्ण छ?

यसले नेस्टेड सिलिन्डर प्याकेजबाट लामो रैखिक यात्रालाई अनुमति दिन्छ। वास्तविक उपयुक्तता कसरी सिलिन्डर प्याक/इजेक्ट मेकानिज्ममा एकीकृत हुन्छ भन्ने कुरामा निर्भर गर्दछ।

VII। निष्कर्ष

H-001-7041 प्याक/इजेक्ट हाइड्रोलिक सिलिन्डर एउटा क्याटलग-परिभाषित तीन-चरण सिलिन्डर हो जसमा 181.69-इन्च स्ट्रोक र 28YD FL / 33YD SL अनुप्रयोग सन्दर्भ उल्लेख गरिएको छ। OEM वा प्रतिस्थापन परियोजनाको लागि यसको मूल्य स्पष्ट सुरूवात बिन्दु हो जसले इन्जिनियरहरूलाई दिन्छ: मोडेल, चरण गणना, स्ट्रोक र इच्छित उपकरण भूमिका HCIC सूचीमा पहिचान गरिएको छ।

अर्को चरण interchangeability मान्न छैन। अपशिष्ट-बडी रेखाचित्र, माउन्टिंग आयाम, हाइड्रोलिक सर्किट जानकारी र आन्दोलन आवश्यकताहरू पेश गर्नुहोस् ताकि HCIC ले पूर्ण मेसिनको विरुद्ध सिलिन्डर समीक्षा गर्न सक्छ।

VIII। HCIC को बारेमा

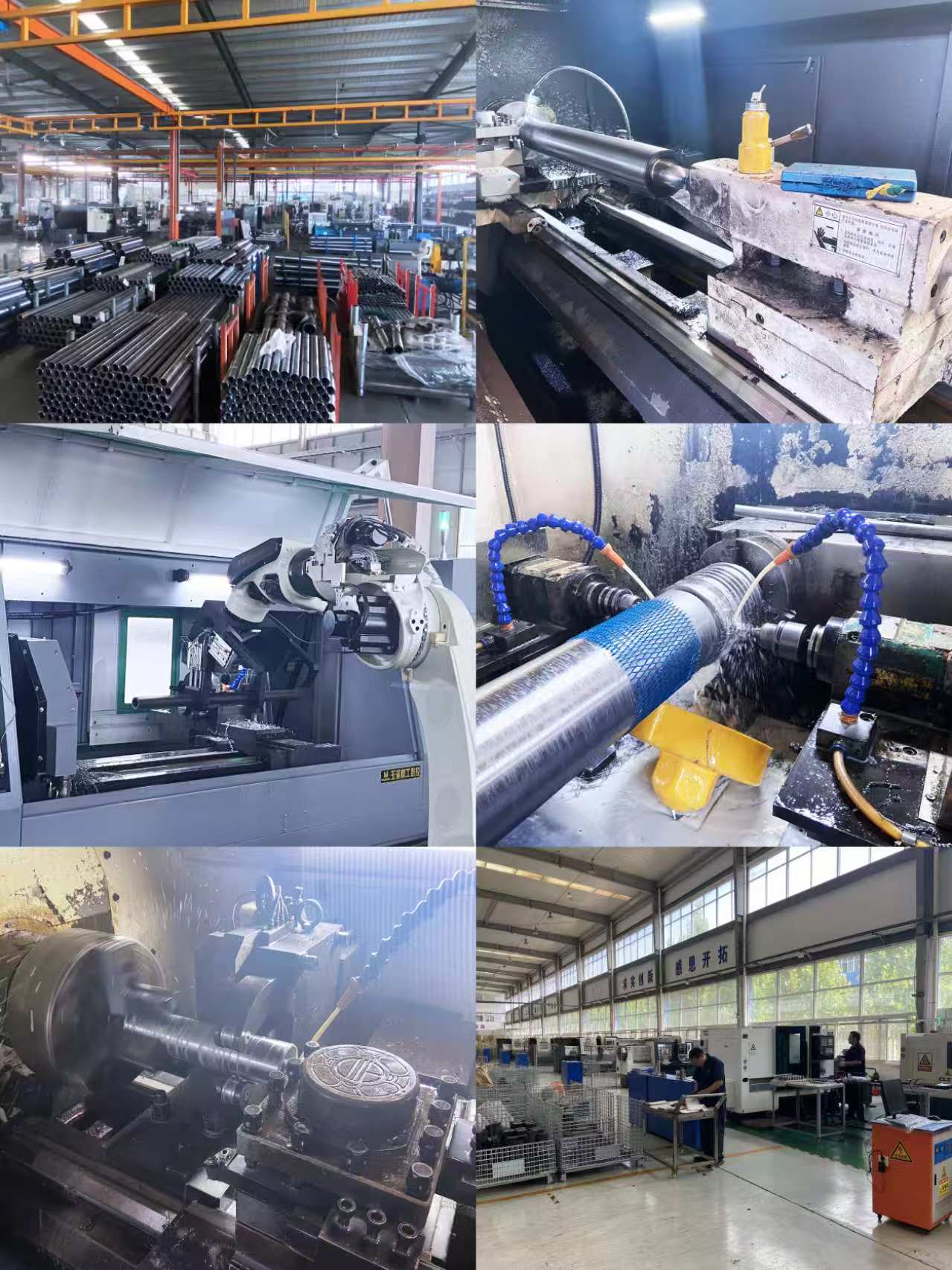

HCIC, जसलाई जिनान Huachen Industrial Co., Ltd. भनेर पनि चिनिन्छ, हाइड्रोलिक सिलिन्डर, हाइड्रोलिक पावर इकाइहरू र सवारी साधन, फोहोर व्यवस्थापन र औद्योगिक अनुप्रयोगहरूको लागि सम्बन्धित हाइड्रोलिक कम्पोनेन्टहरू विकास र निर्माण गर्दछ। उत्पादन उपयुक्तता वास्तविक उपकरण डिजाइन र सञ्चालन अवस्था विरुद्ध पुष्टि गरिनु पर्छ।
