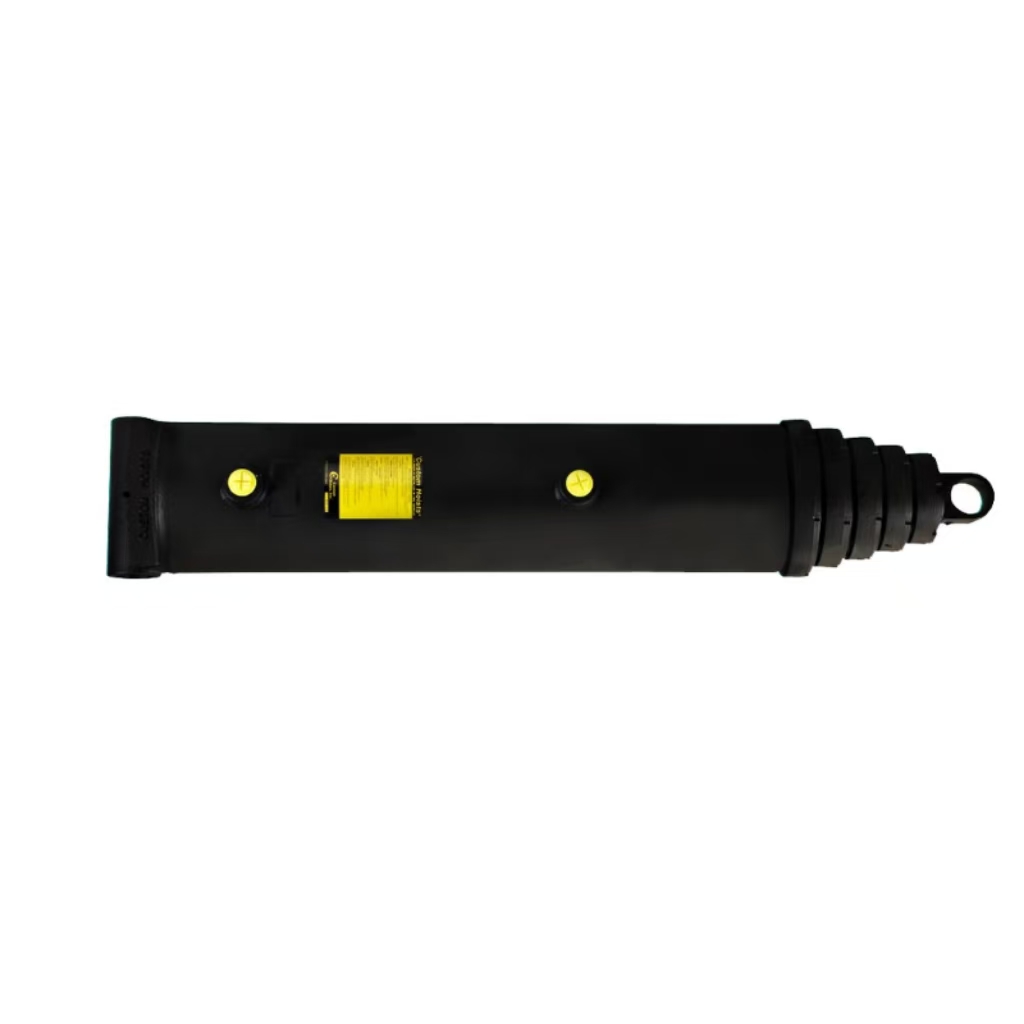

CH एकल अभिनय टेलिस्कोपिक सिलिन्डर

I. CH एकल अभिनय टेलिस्कोपिक सिलिन्डर विवरण

क्रस-ट्यूब माउन्ट मानक छ

अनुकूलन र trunnion डिजाइनहरू उपलब्ध छन्

पुनर्निर्माण योग्य

V-प्याकिंगले उच्च-दबाव र कम-दबाव सील प्रदान गर्दछ

बाहिरी प्याकिङ नटहरूले ट्यूबहरूको लागि थप समर्थन प्रदान गर्दछ र सर्भिसिङलाई सरल बनाउँछ

पॉलिश स्टील चरणहरू

प्राइमर सकियो

सूचीबद्ध मात्राहरू पूर्ण विस्तारमा छन्

II। प्राविधिक विनिर्देशहरू

III। प्राविधिक विशिष्टता पूरक

यस विशिष्ट CH मोडेलले 279.25-इन्च संचयी प्रभावकारी स्ट्रोकसँग जोडिएको 8-इन्च बोर आयामको गर्व गर्दछ, 77.5 इन्चको फिर्ता गरिएको समग्र लम्बाइ र 356.75 इन्चमा पूर्ण रूपमा विस्तारित आयामको साथ। मूल्याङ्कन गरिएको निरन्तर सञ्चालन दबाव 2000 PSI मा फिक्स गरिएको छ, र लुकेको चुहावट जोखिम हटाउन ढुवानी अघि प्रत्येक समाप्त सिलिन्डरले 5000 PSI मा कारखाना हाइड्रोस्टेटिक बर्स्ट परीक्षण पास गर्दछ। 746 LBS प्रति एकाइ तौलको, 9.5-इन्च बाहिरी व्यासको मुख्य ब्यारेलले असमान खानी र अफ-रोड हाउलिंग सडकहरूबाट पार्श्व प्रभावबाट जोगाउन बाक्लो सिमलेस स्टिल पाइप अपनाउँछ। रडको व्यास र पिन व्यासलाई NA मा चिन्ह लगाइएको छ किनभने यो एकल-अभिनय टेलिस्कोपिक डिजाइन लोड लिफ्टिङको लागि खुला पिस्टन रडको सट्टा क्रमिक ब्यारेल विस्तारमा निर्भर हुन्छ।
