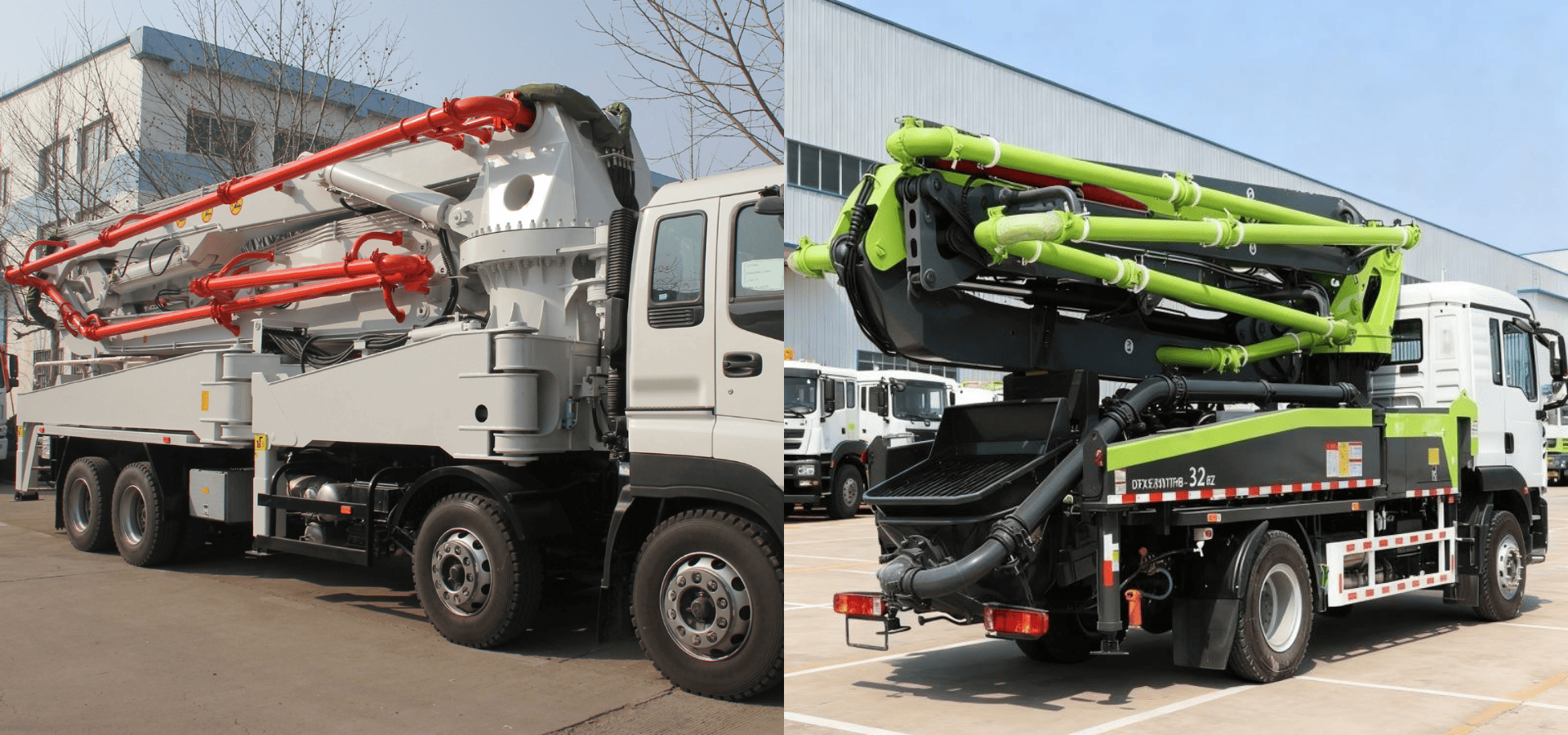

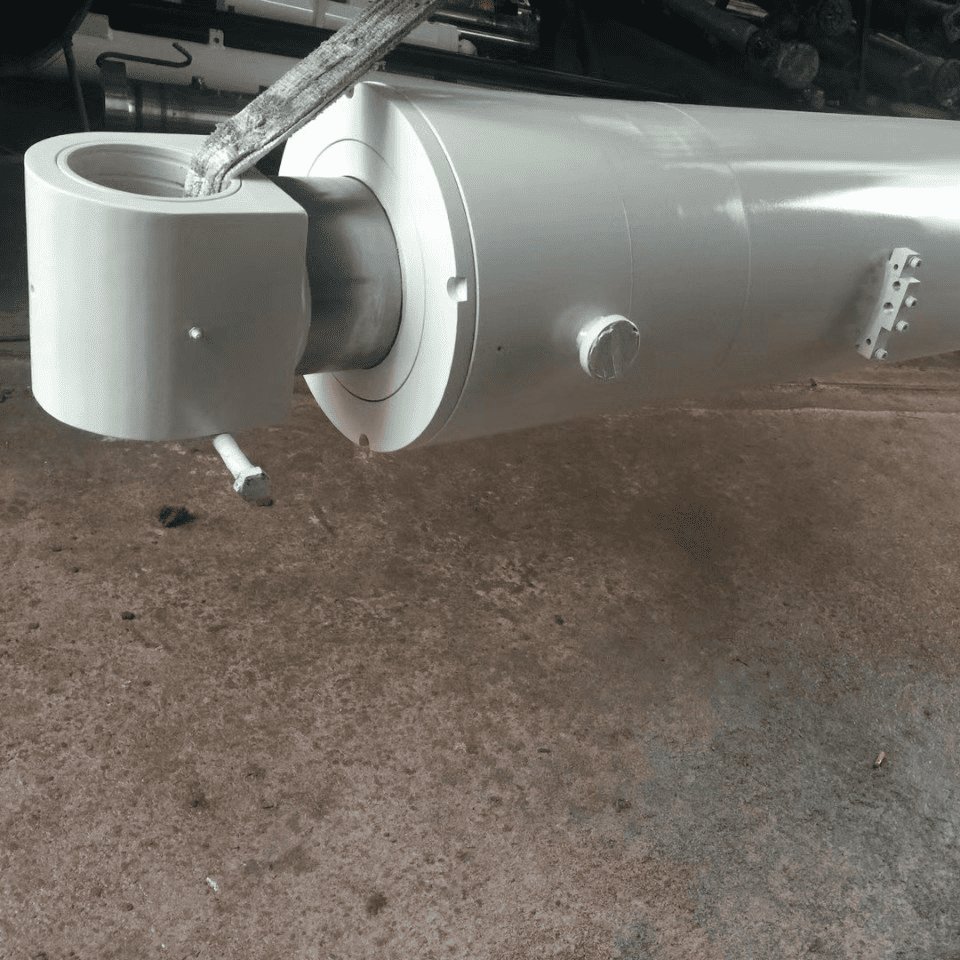

कंक्रीट पम्प ट्रक बूम सिलिन्डर

कंक्रीट पम्प ट्रक बूम सिलिन्डरले प्लेसिङ बूमको आन्दोलनलाई नियन्त्रण गर्दछ। ढुवानीको लागि बूम फोल्ड हुन्छ, कार्यस्थलमा खुल्छ र डिलिवरी लाइनबाट कंक्रीट सर्दा स्थिति राख्छ। त्यसैले सिलिन्डरले विस्तार र फिर्ता लिने भन्दा बढी गरिरहेको छ। यसले ठूलो अभिव्यक्त संरचनालाई नियन्त्रण गरिरहेको छ जबकि मेसिनले दबाब, कम्पन र परिवर्तन लोड अवस्थाहरूमा काम गर्दछ।

HCIC ले बूम सिलिन्डरहरूलाई पम्प ट्रक हाइड्रोलिक सिलिन्डरहरूको तीन मुख्य कार्यात्मक कोटीहरू मध्ये एकको रूपमा सूचीबद्ध गर्दछ। यो उत्पादन लेख बूम-सिलिन्डर अनुप्रयोगमा मात्र केन्द्रित छ। यसले बूम सिलिन्डरलाई आउटरिगर सिलिन्डर वा पम्पिङ सिलिन्डरसँग जोड्दैन।

ठेकेदार वा उपकरण निर्माणकर्ताको लागि, खरीद निर्णय नियन्त्रित आन्दोलन, दबाब प्रतिरोध, थकान जीवन, माउन्टिंग सटीकता र सेवायोग्यतामा आउँछ। पिन केन्द्रहरूमा फिट हुने तर कम्पन सहन नसक्ने बूम सिलिन्डर समाधान होइन। गलत पोर्ट स्थितिको साथ बलियो सिलिन्डर पनि समाधान होइन।

I. प्राविधिक विनिर्देशहरू

निम्न दायरा पम्प-ट्रक हाइड्रोलिक सिलिन्डरहरूको लागि HCIC 2026 सूचीमा सूचीबद्ध छ र बूम-सिलिन्डर अनुप्रयोगको लागि इन्जिनियरिङ खामको रूपमा प्रयोग गरिन्छ:

---

II। किन बूम-सिलिन्डर डिजाइन गाह्रो छ

2.1 सिलिन्डरले गतिशील संरचना बोक्छ

एक बूम सिलिन्डर चलिरहेको लिङ्कहरू बीच स्थापना गरिएको छ। बूम कोण परिवर्तन हुँदा यसको लोड परिवर्तन हुन्छ। आन्दोलनको एक बिन्दुमा, सिलिन्डरले भारी खण्ड सुरु गर्न आवश्यक हुन सक्छ। अर्को बिन्दुमा, कंक्रीट रेखा र बूम ज्यामितिले फरक प्रतिक्रिया बल सिर्जना गर्दा यसले बूमलाई समात्न आवश्यक पर्दछ।

त्यो परिवर्तन लोडको कारणले गर्दा सिलिन्डर पूर्ण आन्दोलन रेखाचित्रबाट चयन गर्नुपर्छ, बोर व्यासबाट मात्र होइन। डिजाइन स्वीकृत हुनु अघि आपूर्तिकर्तालाई बल आवश्यकता, स्ट्रोक, पिन केन्द्रहरू र सञ्चालन दबाव चाहिन्छ।

2.2 कम्पन सामान्य सञ्चालनको भाग हो

कंक्रीट पम्प ट्रकहरूले इन्जिन कम्पन, हाइड्रोलिक पल्सेसन, सडक यातायात झटका र बूम आन्दोलनको साथ काम गर्दछ। क्याटलगले यस उत्पादन परिवारको मुख्य फाइदाको रूपमा कम्पन प्रतिरोधलाई पहिचान गर्दछ।

ब्यारेल, वेल्डेड माउन्टिंग बिन्दुहरू, पिस्टन, रड र सिलहरू एउटै असेंबलीको रूपमा काम गर्नुपर्छ। माउन्टिङ लगमा सानो पङ्क्तिबद्धता त्रुटिले रडमा साइड लोड सिर्जना गर्न सक्छ। दोहोरिएको चक्रमा, साइड लोडले गाइड पहिरन र सील तनाव बढाउँछ। माउन्टिंग सटीकता त्यसैले सिलिन्डर विश्वसनीयताको अंश हो, स्थापना विवरण मात्र होइन।

2.3 दबाव र तापमान दायरा

क्याटलगले पम्प-ट्रक हाइड्रोलिक-सिलिन्डर खामको लागि 16-45 MPa कार्य-दबाव दायरा र -40°C देखि +120°C कार्य-तापमान दायरा सूचीबद्ध गर्दछ। त्यो दायरा भित्रको सही बिन्दु वास्तविक प्रणालीमा निर्भर गर्दछ।

खरिदकर्ताले माथिल्लो नम्बरलाई पूर्वनिर्धारित अपरेटिङ सेटिङको रूपमा व्यवहार गर्नु हुँदैन। पम्प, राहत भल्भ, होज, कन्ट्रोल भल्भ, सिलिन्डर र फ्रेमलाई पूर्ण प्रणालीको रूपमा मूल्याङ्कन गरिनुपर्छ। दबाव स्पाइक र थर्मल विस्तार पनि डिजाइन समीक्षा समयमा विचार गर्न आवश्यक छ।

---

III। सामग्री र निर्माण प्रक्रिया

3.1 उच्च-शक्ति ब्यारेल सामग्री

क्याटलगले सिलिन्डर ब्यारेलको लागि संयुक्त रूपमा विकसित उच्च-शक्ति सामग्रीहरू वर्णन गर्दछ। यसले बोरिङ र रोलिङलाई प्रशोधन मार्गको रूपमा पहिचान गर्दछ। यी प्रक्रियाहरू भित्री-बोर सतह खुरदरा र आयामी शुद्धता सुधार गर्न प्रयोग गरिन्छ।

त्यो भित्री बोर पिस्टन सील र गाइड प्रणालीको लागि चलिरहेको सतह हो। यदि बोर सहनशीलता बाहिर छ वा गलत सतह अवस्था छ भने, सिलिन्डरले अत्यधिक घर्षण, आन्तरिक चुहावट वा द्रुत सिल पहिरन विकास गर्न सक्छ।

3.2 घर्षण-वेल्डेड पिस्टन रड

क्याटलगले यस इन्जिनियरिङ उत्पादन समूहको लागि पिस्टन-रड प्रक्रियाको रूपमा घर्षण वेल्डिङलाई पहिचान गर्दछ। घर्षण वेल्डिंग सापेक्ष आन्दोलन द्वारा उत्पन्न दबाव र गर्मी को माध्यम बाट घटक सम्मिलित हुन्छ। यसले ओपन-फ्लेम वेल्ड जोनलाई बेवास्ता गर्छ र मापदण्डहरू र निरीक्षण विधि नियन्त्रण गर्दा दोहोर्याउन मिल्ने संयुक्त उत्पादन गर्न सक्छ।

बूम सिलिन्डरको लागि, जोइन्टलाई रडको सीधापन, एकाग्रता, सतहको उपचार र माउन्टिङ एन्ड मार्फत लोड मार्गको साथ समीक्षा गरिनुपर्छ।

3.3 सील र मार्गदर्शन

उच्च-दबाव सिलहरू र गाइड कम्पोनेन्टहरूले चुहावट नियन्त्रण गर्छन् र रडलाई पङ्क्तिबद्ध राख्छन्। बूम एप्लिकेसनमा, सिल प्याकेजले दबाब परिवर्तन, कम्पन, तापक्रम भिन्नता र बाहिरी प्रदूषणको सामना गर्नुपर्छ।

सही सील कम्पाउन्ड हाइड्रोलिक तरल पदार्थ, तापमान दायरा र दबाब बाट चयन गर्नुपर्छ। रेखाचित्रले रड सतह उपचार, सिल व्यवस्था, पोर्ट स्थान र माउन्टिंग सहनशीलताहरू पनि उल्लेख गर्नुपर्छ।

---

IV। आवेदन परिदृश्यहरू

• ट्रक माउन्ट कंक्रीट पम्प ट्रकहरू।बूम सिलिन्डरले कंक्रीट-प्लेसमेन्ट बूमको फोल्डिंग, अनफोल्डिंग र स्थिति नियन्त्रण गर्दछ।
• लामो पहुँच प्लेसमेन्ट उपकरण।ठूलो स्ट्रोक दायराले विभिन्न बूम ज्यामिति र उपकरण आकारहरूलाई समर्थन गर्दछ जब पिन-सेन्टर आयामहरू आपूर्ति गरिन्छ।
• निर्माण मेसिनरी कम्पनमा परेको छ।उत्पादन परिवार जटिल निर्माण परिदृश्यहरूको लागि हो जहाँ दबाव र कम्पन प्रतिरोध आवश्यक हुन्छ।
• प्रतिस्थापन र OEM परियोजनाहरू।HCIC ले अवस्थित रेखाचित्र, पहिरिएको सिलिन्डर वा मेसिन इन्टरफेसको समीक्षा गर्न सक्छ र प्रमाणित आयामहरूको वरिपरि प्रतिस्थापन उत्पादन गर्न सक्छ।

---

V. खरिदकर्ताले के पठाउनुपर्छ

सही उद्धरणको लागि, पठाउनुहोस्:

1. बोर र रड व्यास, यदि थाहा छ
2. आवश्यक स्ट्रोक
3. फिर्ता लिइएको र विस्तारित पिन-केन्द्र लम्बाइ
4. माउन्टिंग प्रकार र पिन व्यास
5. काम र उच्च दबाव
6. हाइड्रोलिक तरल पदार्थ प्रकार
7. न्यूनतम र अधिकतम परिचालन तापमान
8. पोर्ट साइज, थ्रेड र अभिविन्यास
9. अवस्थित सिलिन्डरको बूम रेखाचित्र वा फोटोहरू
10. आवश्यक मात्रा र डेलिभरी गन्तव्य

तस्बिरहरू उपयोगी छन्, तर एक आयाम रेखाचित्र राम्रो छ। यदि अवस्थित सिलिन्डर अझै स्थापित छ भने, मेसिनको मोडेल र प्रत्येक माउन्टिंग केन्द्रको स्थान प्रदान गर्नुहोस्।

---

VI। FAQ

VII। HCIC को बारेमा

HCIC ले 1998 देखि हाइड्रोलिक उत्पादनहरू उत्पादन गर्दै आएको छ। कम्पनीले निर्माण, फोहोर व्यवस्थापन, यातायात र अन्य औद्योगिक अनुप्रयोगहरूको लागि हाइड्रोलिक सिलिन्डर र पावर एकाइहरू प्रदान गर्दछ।

कंक्रीट पम्प उपकरणहरूको लागि, HCIC को इन्जिनियरिङ दृष्टिकोण सिलिन्डर र मेसिन इन्टरफेस सँगै आधारित छ। बोर, स्ट्रोक, कामको दबाब, तापक्रम, माउन्टिङ, पोर्ट व्यवस्था र सामग्री प्रक्रिया एक विशिष्टताको रूपमा समीक्षा गरिन्छ।

VIII। सम्पर्क गर्नुहोस्

डेभिड गीत - निर्यात विभाग

- व्हाट्सएप / टेलिफोन: +86 153 7619 8599

- इमेल: davidsong@mail.huachen.cc

- वेबसाइट: http://jnhcic.com/

बूम रेखाचित्र वा अवस्थित सिलिन्डर आयामहरू पठाउनुहोस्। HCIC ले फिटमेन्टको समीक्षा गर्न र आवश्यक मात्राको लागि उद्धरण तयार गर्न सक्छ।
