डबल क्लीभिस हाइड्रोलिक सिलिन्डर

53-4592-106 डबल क्लीभिस हाइड्रोलिक सिलिन्डर HCIC-2026 सूचीमा सूचीबद्ध लामो-स्ट्रोक 4000 श्रृंखला मोडेल हो। यसको 106.06-इन्च क्याटलग स्ट्रोकले यसलाई कम्प्याक्ट एक्चुएटरबाट फरक स्थापना छलफलमा राख्छ: मेसिनमा पिन-सेन्टर दूरीमा लामो परिवर्तनको लागि ठाउँ हुनुपर्छ, र कोष्ठक र नलीहरू पूर्ण गतिमा नियन्त्रणमा रहनुपर्छ।

एक OEM निर्माणकर्ता वा मर्मत टोलीको लागि, उपयोगी सुरूवात बिन्दु पूर्ण आयामी पङ्क्ति हो। यसले स्ट्रोक, बन्द लम्बाइ, विस्तारित लम्बाइ, माउन्टिंग आयामहरू, पोर्ट, तेलको मात्रा र वजन समावेश गर्दछ। यी मानहरूले इन्जिनियरहरूलाई परियोजना उद्धरणको लागि सोध्नु अघि अवस्थित सिलिन्डर वा नयाँ मेसिन लेआउटसँग मोडेल तुलना गर्न मद्दत गर्दछ।

---

I. 53-4592-106 निर्दिष्टीकरणहरू

क्याटलगले 53-4592-106 को लागि विश्वव्यापी दबाब, लोड वा सेवा-जीवनको ग्यारेन्टी प्रदान गर्दैन। अन्तिम चयनको लागि मेसिनको वास्तविक लोड मार्ग, हाइड्रोलिक अवस्था र सुरक्षा समीक्षा आवश्यक छ।

---

II। किन लामो-यात्रा ज्यामिति महत्त्वपूर्ण छ

पिन-टु-पिन सिलिन्डरले आइसोलेसनमा काम गर्दैन। फिक्स्ड पिन, मुभिङ पिन र जडान गरिएको मेकानिज्मले गति परिभाषित गर्दछ। 53-4592-106 को लागि, सूचीमा 48.00 इन्च बन्द र 154.06 इन्च विस्तार गरिएको छ। त्यसैले मेसिनलाई पिन-सेन्टर दूरीमा ठूलो परिवर्तनमा नियन्त्रित मार्ग चाहिन्छ।

स्थापना गर्नु अघि, दुई अन्त स्थानहरू र धेरै मध्यवर्ती स्थितिहरू नक्सा गर्नुहोस्। सिलिन्डर इच्छित कोण दायरा भित्र रहन्छ कि छैन जाँच गर्नुहोस्, माउन्टिङ कोष्ठकले सही दिशामा भार बोक्छ कि छैन र वरपरको संरचनाले शरीर, रड, पिन र नली चलाउनको लागि ठाउँ छोड्छ कि छैन।

लामो स्ट्रोकले पनि मार्गलाई अझ महत्त्वपूर्ण बनाउँछ। नलीहरूले फ्रेमको विरुद्धमा तन्काइ, स्न्यागिङ वा रगडेको बिना चलिरहेको एसेम्बलीलाई पछ्याउनु पर्छ। सेवा टोलीहरू असंबद्ध उपकरणहरू भत्काउन बिना पोर्ट र माउन्ट हार्डवेयरमा पुग्न सक्षम हुनुपर्छ।

---

III। उत्पादन विवरणहरू जसले OEM समीक्षालाई असर गर्छ

3.1 परिभाषित माउन्टिंग खाम

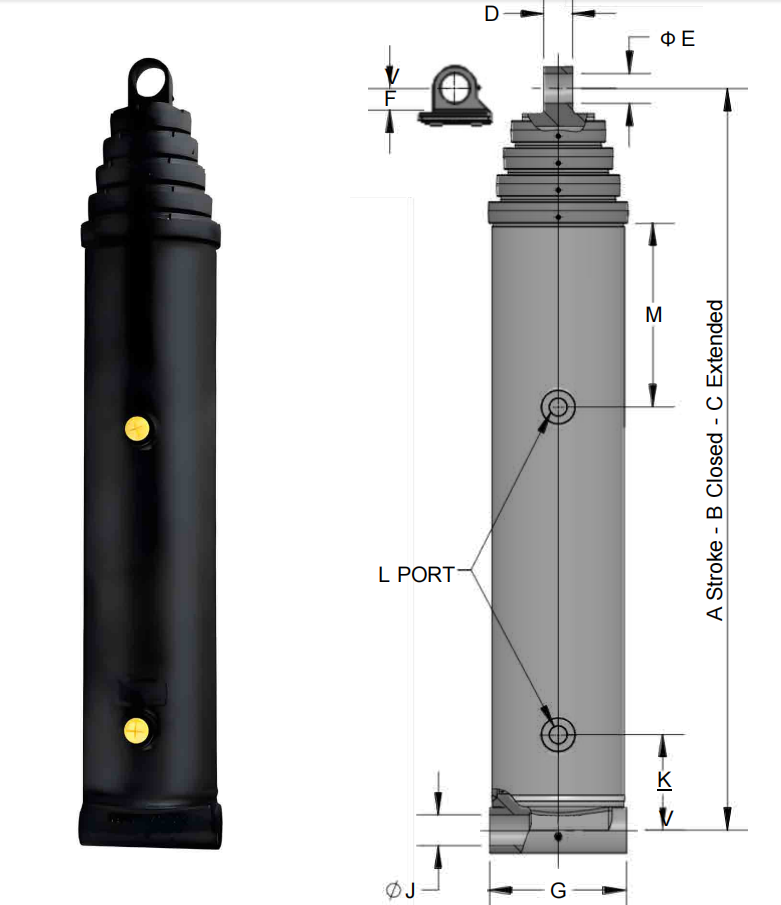

क्याटलग आयामहरू D, E, F, G, J र K माउन्टिंग व्यवस्थाको लागि आयामी सुरूवात बिन्दु प्रदान गर्दछ। लामो स्ट्रोक मात्र फिटमेन्ट आवश्यकता हो भनेर मान्नुको सट्टा तिनीहरूलाई मेसिन रेखाचित्रसँग तुलना गर्नुहोस्।

3.2 3/4 NPTF पोर्टमा

NPTF पोर्टमा 3/4 अवस्थित हाइड्रोलिक प्लम्बिङ र फिटिङ अभ्याससँग मिल्नुपर्छ। प्रतिबन्धित ठाउँमा सिलिन्डर स्थापना गर्नु अघि एडाप्टर, सील गर्ने विधि, नली बेन्डको त्रिज्या र पोर्ट अभिमुखीकरण प्रमाणित गर्नुहोस्।

3.3 तेलको मात्रा योजना

उत्पादन पङ्क्तिले 1.7 ग्यालन तेलको मात्रा र 6.0 ग्यालन विस्तारित तेलको मात्रालाई सूचीबद्ध गर्दछ। हाइड्रोलिक प्रणालीमा सिलिन्डर, नली, भल्भ ब्लक र वास्तविक सञ्चालन स्थितिको लागि पर्याप्त प्रयोगयोग्य जलाशय मात्रा हुनुपर्छ। यी क्याटलग मानहरू पूर्ण जलाशय-साइजिङ गणना होइनन्।

3.4 वजन र ह्यान्डलिंग

सूचीबद्ध वजन 208 lb हो। त्यो मूल्य यातायात, स्थापना योजना र कोष्ठक डिजाइनको समयमा महत्त्वपूर्ण हुन्छ। सुरक्षित लिफ्टिङ विधि प्रदान गर्नुहोस् र मेसिनको संरचनाले सिलिन्डरलाई समर्थन गर्न र पिन जोइन्टहरू मार्फत काम गर्ने भार हस्तान्तरण गर्न सक्छ भन्ने पुष्टि गर्नुहोस्।

---

IV। परियोजना अनुप्रयोगहरू

53-4592-106 लाई लामो-यात्रा OEM उपकरण र प्रतिस्थापन परियोजनाहरूको लागि समीक्षा गर्न सकिन्छ जुन पिन-टु-पिन सिलिन्डर प्रयोग गर्दछ। यो संयन्त्रको लागि एक उम्मेद्वार हो जहाँ निश्चित र गतिशील माउन्टिङ बिन्दुहरू पूर्ण विस्तारमा टाढा छन्, मेसिन ज्यामितिले क्याटलग आयामहरूसँग मेल खान्छ।

उद्धरण केवल मोडेल नम्बरमा आधारित हुनु हुँदैन। HCIC लाई अनुप्रयोगको मूल्याङ्कन गर्न मेसिनको रेखाचित्र वा सही क्षेत्र मापन, सञ्चालन दबाव, लोड दिशा, चक्र आवृत्ति, पिन विवरणहरू र हाइड्रोलिक जडान जानकारी चाहिन्छ।

---

V. उद्धरणको लागि के पठाउने

• अवस्थित सिलिन्डर मोडेल, फोटो र नेमप्लेट
• बन्द र विस्तारित पिन-केन्द्र मापन
• मध्यवर्ती गति स्थिति वा मेशिन रेखाचित्र
• पिन व्यास, कोष्ठक चौडाइ र बुशिंग विवरण
• हाइड्रोलिक योजनाबद्ध, पोर्ट र फिटिंग जानकारी
• लोड दिशा, सञ्चालन दबाव र चक्र आवृत्ति
• नली मार्ग र सेवा पहुँच अवरोधहरू
• सुरक्षित ह्यान्डलिंग र स्थापना आवश्यकताहरू

---

VI। FAQ

---

VII। निष्कर्ष

53-4592-106 पिन-टु-पिन हाइड्रोलिक सिलिन्डर लामो-स्ट्रोक 4000 शृङ्खलाको विकल्प हो जसलाई पिन-सेन्टर दूरीमा परिभाषित परिवर्तन चाहिन्छ। यसको 106.06-इन्च स्ट्रोक, 48.00-इन्च बन्द लम्बाइ, 154.06-इन्च विस्तारित लम्बाइ, 3/4 NPTF पोर्टमा, 1.7-गैलन फिल मान, 6.0-गैलन विस्तारित मूल्य र 208 lb क्याटलग वजनले OEM टोलीलाई प्रारम्भिक फिट समीक्षाको लागि सटीक आधार दिन्छ।

अर्डर गर्नु अघि HCIC लाई पूर्ण गति ज्यामिति, माउन्टिंग विवरणहरू, हाइड्रोलिक डेटा र ह्यान्डलिंग योजना पठाउनुहोस्। यो लामो-यात्रा मोडेल पूर्ण मेसिनसँग मेल खान्छ कि भनेर निर्धारण गर्न त्यो जानकारी आवश्यक छ।

---

VIII। HCIC को बारेमा

HCIC, जसलाई जिनान Huachen Industrial Co., Ltd. भनेर पनि चिनिन्छ, हाइड्रोलिक सिलिन्डर, हाइड्रोलिक पावर इकाइहरू र सवारी साधन, फोहोर व्यवस्थापन, निर्माण र औद्योगिक उपकरणहरूको लागि सम्बन्धित घटकहरू आपूर्ति गर्दछ। पूर्ण मेसिन डिजाइन र लागू सुरक्षा आवश्यकताहरू विरुद्ध उत्पादन उपयुक्तता पुष्टि गरिनु पर्छ।
