उत्पादन विवरण

4TG-E130x1307 एक चार-चरण डम्प ट्रेलर अन्डरबबी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर HCIC-2026 सूचीमा सूचीबद्ध छ। यो साइड-डम्प र तीन-तर्फी डम्प ट्रेलरहरूको लागि लाइट-ड्युटी अन्डरबडी दायराको अंश हो, जहाँ लामो स्ट्रोक शरीर र चेसिसको मुनि फिट हुनुपर्छ।

मोडेलले OEM वा प्रतिस्थापन-सिलिन्डर समीक्षाको लागि परिभाषित सुरूवात बिन्दु प्रदान गर्दछ: चार चरणहरू, 1,307 मिमी स्ट्रोक, 180 बार अधिकतम काम गर्ने दबाब र 15-25 टनको क्याटलग टिपिङ-क्षमता दायरा। सिलिन्डर खरिद गर्नुअघि ट्रेलरको पूर्ण संरचना, हाइड्रोलिक सर्किट र माउन्टिङ व्यवस्थासँग मिल्नुपर्छ।

telescopic hydraulic cylinder

I. 4TG-E130x1307 निर्दिष्टीकरणहरू

telescopic hydraulic cylinder

प्यारामिटर	सूची मूल्य
मोडेल	4TG-E130x1307
उत्पादन प्रकार	अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर
चरणहरूको संख्या	4
स्ट्रोक	1,307 मिमी
मास	58 किलो
कार्य भोल्युम	१३.७ लि
अधिकतम काम दबाव	180 बार
क्याटलग टिपिङ क्षमता दायरा	15-25 टन
आयाम एल	545 मिमी
आयाम ए	216 मिमी
आयाम B	329 मिमी
आयाम C	132 मिमी
आयाम D	92 मिमी
आयाम ई	58 मिमी

माथिको मानहरू आपूर्ति गरिएको HCIC-2026 क्याटलग, PDF पृष्ठ 18 मा अन्डर बडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर तालिकाबाट ट्रान्सक्राइब गरिएको छ। प्रिन्ट गरिएको तालिकामा, 4TG-E130x1307 को लागि पङ्क्तिले चार चरणहरू देखाउँछ, एक 1,307 मिमी स्ट्रोक र अधिकतम काम गर्ने पट्टी, 1,307 मिमी स्ट्रोक र पट्टी 130 8 3 मास, 130 पट्टी अधिकतम। कामको दबाब।

II। किन चार चरण अन्डरबडी सिलिन्डर?

एक टेलिस्कोपिक सिलिन्डरले पछि हटाउँदा पूर्ण विस्तारित लम्बाइको आवश्यकता बिना नै लामो काम गर्ने आन्दोलन उत्पादन गर्न नेस्टेड चरणहरू प्रयोग गर्दछ। त्यो व्यवस्था डम्प ट्रेलरहरूमा उपयोगी छ जहाँ शरीरको मुनि उपलब्ध ठाउँ सीमित छ तर टिपिङ प्रणालीलाई अझै पनि पर्याप्त आन्दोलन चाहिन्छ।

hydraulic cylinders

4TG-E130x1307 मा चार चरण र सूचीबद्ध 1,307 मिमी स्ट्रोक छ। यसको 545 mm L आयामले बन्द-स्पेस योजनाको लागि सुरूवात बिन्दु प्रदान गर्दछ, तर स्थापनाले सिलिन्डर क्र्याडल, पिन वा आँखा जडान, चेसिस सदस्यहरू, होसहरू र डम्प बडीको पूर्ण आन्दोलन मार्गको लागि पनि खाता हुनुपर्छ।

सिलिन्डर आफैले टिपिङ परिणाम निर्धारण गर्दैन। काज स्थान, शरीरको वजन, लोड वितरण, टिपिङ कोण, पम्प प्रवाह र राहत सुरक्षा सबैले चक्रको समयमा आवश्यक बल र गतिलाई प्रभाव पार्छ।

III। OEM र प्रतिस्थापन परियोजनाहरूको लागि स्थापना समीक्षा

3.1 पहिले बन्द खाम जाँच गर्नुहोस्

सूचीबद्ध L आयाम र A-E स्थापना आयामहरूसँग सुरु गर्नुहोस्। तिनीहरूलाई ट्रेलर रेखाचित्र वा माउन्टिङ क्षेत्र मापन गर्नुहोस्। त्यसपछि पूर्ण टिपिङ चाप मार्फत सिलिन्डर जाँच गर्नुहोस्। शरीर बन्द हुँदा सिलिन्डरले चेसिस खाली गर्न सक्छ तर शरीर बढ्दै जाँदा क्रसमेम्बर वा कोष्ठकलाई सम्पर्क गर्नुहोस्।

3.2 जडान शैली पुष्टि गर्नुहोस्

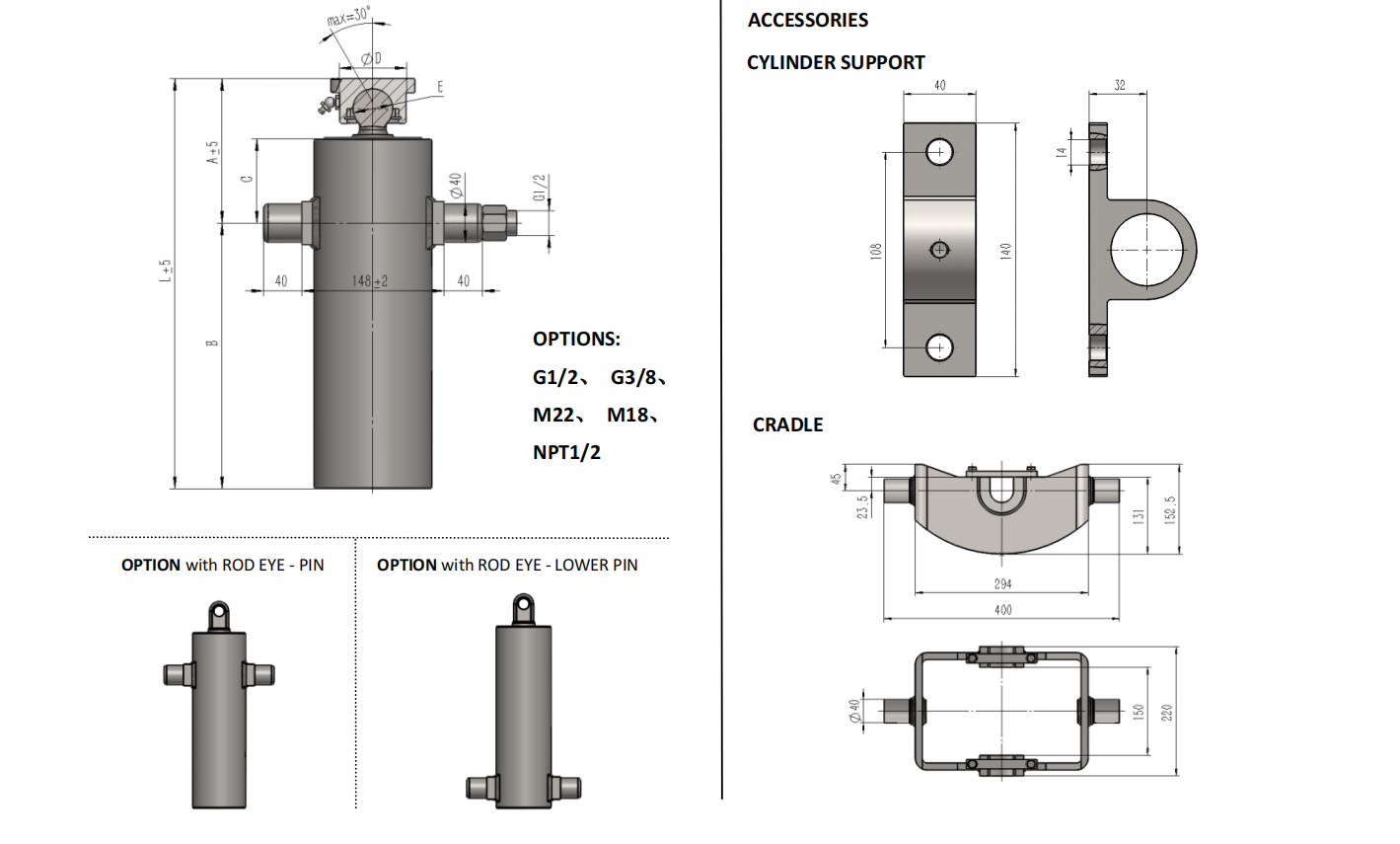

क्याटलग पृष्ठले सपोर्ट-क्रेडल सन्दर्भहरू सहित अन्डरबडी सिलिन्डर दायराका लागि रड-आँखा र तल्लो-पिन विकल्पहरू देखाउँछ। 4TG-E130x1307 को लागि सही जडान र पालना व्यवस्था परियोजना रेखाचित्रबाट पुष्टि गरिनु पर्छ। उस्तै देखिने टेलिस्कोपिक सिलिन्डरले एउटै पिन स्पेसिङ वा माउन्टिङ विधि प्रयोग गर्नेछ भन्ने अनुमान नगर्नुहोस्।

3.3 सिलिन्डर पङ्क्तिबद्ध राख्नुहोस्

सिलिन्डर ट्रेलरको माउन्टिङ डिजाइन मार्फत समर्थित र पङ्क्तिबद्ध हुनुपर्छ। कोष्ठकहरूले सिलिन्डरलाई स्थितिमा बलपूर्वक वा विस्तारको समयमा साइड लोडिङ सिर्जना गर्नु हुँदैन। लोड लागू गर्नु अघि पिन, क्र्याडल, नली र नजिकैको फ्रेम सदस्यहरू जाँच गर्नुहोस्।

3.4 हाइड्रोलिक सर्किट समीक्षा गर्नुहोस्

क्याटलगले 4TG-E130x1307 को लागि 180 बारको अधिकतम काम गर्ने दबाब सूचीबद्ध गर्दछ। पम्प, राहत भल्भ, नली आकार, तेल भोल्युम र नियन्त्रण सर्किट त्यो आवश्यकता विरुद्ध समीक्षा गर्नुपर्छ। कामको दबाब ग्यारेन्टी लिफ्टिंग क्षमता जस्तै छैन; वास्तविक बल हाइड्रोलिक दबाव, प्रभावकारी क्षेत्र र ट्रेलरको मेकानिकल ज्यामितिमा निर्भर गर्दछ।

IV। अनुप्रयोगहरू

4TG-E130x1307 डम्प-ट्रेलर परियोजनाहरूसँग सान्दर्भिक छ जसलाई 1,307 मिमी स्ट्रोकको साथ चार-चरण अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर चाहिन्छ। यसलाई साइड-डम्प र तीन-तर्फी डम्प-ट्रेलर लेआउटहरूको लागि विचार गर्न सकिन्छ जब उपलब्ध स्थापना स्थान र क्याटलग अनुप्रयोग दायरा परियोजनासँग मेल खान्छ।

small trailer hydraulic cylinders

क्याटलगले 15-25 टन टिपिङ-क्षमता दायरा सूचीबद्ध गर्दछ। यसलाई क्याटलग एप्लिकेसन सन्दर्भको रूपमा व्यवहार गर्नुहोस्, विश्वव्यापी पेलोड अनुमोदन होइन। ट्रेलर बडी, टिका संरचना, चेसिस बल, लोड वितरण र हाइड्रोलिक प्रणाली सँगै मूल्याङ्कन गर्नुपर्छ।

V. उद्धरणको लागि पठाउनको लागि जानकारी

4TG-E130x1307 OEM वा प्रतिस्थापन सोधपुछको लागि, पठाउनुहोस्:

ट्रेलर प्रकार: साइड डम्प, तीन-तर्फी डम्प वा अर्को लेआउट
शरीरको आयाम र खाली शरीरको वजन
आवश्यक पेलोड र टिपिङ कोण
बन्द स्थापना ठाउँ र उपलब्ध पालना क्षेत्र
पिन, आँखा वा बल जडान विवरण
पम्प दबाव, प्रवाह र पोर्ट जानकारी
नली राउटिङ र नजिकैको फ्रेम क्लियरेन्स फोटोहरू
आवश्यक मात्रा र डेलिभरी आवश्यकता

यो जानकारीले माउन्टिंग वा हाइड्रोलिक प्रणालीको पुन: डिजाइनबाट प्रत्यक्ष सिलिन्डर प्रतिस्थापनलाई अलग गर्न मद्दत गर्दछ।

VI। FAQ

4TG-E130x1307 कस्तो प्रकारको सिलिन्डर हो?

यो डम्प-ट्रेलर टिपिङ अनुप्रयोगहरूको लागि चार-चरण अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर हो।

4TG-E130x1307 को स्ट्रोक के हो?

HCIC-2026 सूचीले 1,307 मिमी स्ट्रोक सूचीबद्ध गर्दछ।

यो मोडेलको लागि कुन दबाब सूचीबद्ध छ?

क्याटलगले 180 बारको अधिकतम काम गर्ने दबाबलाई सूचीबद्ध गर्दछ।

कुन टिपिङ क्षमता सूचीबद्ध छ?

क्याटलगले 15-25 टन टिपिङ-क्षमता दायरा सूचीबद्ध गर्दछ। वास्तविक उपयुक्तता पूर्ण ट्रेलर डिजाइन र सञ्चालन सर्तहरूमा निर्भर गर्दछ।

मुख्य आयामहरू के हुन्?

सूचीमा L 545 mm, A 216 mm, B 329 mm, C 132 mm, D 92 mm र E 58 mm सूची छ।

के यो मोडेलले अर्को चार-चरण अन्डरबडी सिलिन्डर प्रतिस्थापन गर्न सक्छ?

स्वतः होइन। प्रतिस्थापनले स्ट्रोक, बन्द आयामहरू, जडान शैली, माउन्टिङ बिन्दुहरू, दबाब, प्रवाह र टिपिङ ज्यामितिसँग मेल खानुपर्छ।

के लामो स्ट्रोकको मतलब सधैं उच्च टिपिङ कोण हो?

अङ्क। टिपिङ कोण सिलिन्डर स्ट्रोकमा निर्भर गर्दछ सँगैको स्थिति, माउन्टिंग बिन्दुहरू, शरीर ज्यामिति र उपलब्ध क्लियरेन्स।

VII। 4TG-E130x1307 फिटमेन्ट समीक्षा अनुरोध गर्नुहोस्

4TG-E130x1307 ले ट्रेलर निर्माणकर्ताहरूलाई 1,307 mm स्ट्रोक, 58 kg मास, 180 पट्टी अधिकतम काम गर्ने दबाब, 13.7 L काम गर्ने भोल्युम र 15-25 टन क्याटलग टिपिङ दायराको साथ परिभाषित चार-चरण अन्डरबडी सिलिन्डर विकल्प दिन्छ।

अर्डर गर्नु अघि फिटमेन्ट समीक्षाको लागि HCIC लाई ट्रेलर रेखाचित्र, माउन्टिंग मापन र हाइड्रोलिक डेटा पठाउनुहोस्।
