उत्पादन विवरण

डम्प ट्रेलरहरूको लागि HCPGD डबल-अभिनय हाइड्रोलिक पावर इकाई। क्याटलगले 1.2 GPM प्रवाह दर, 6-गैलन ट्याङ्की, 3,000 PSI दबाब मूल्याङ्कन र SAE #6 पोर्टहरू निर्दिष्ट गर्दछ। यसको सोलेनोइड-संचालित 4-मार्ग, 3-पोजिशन भल्भ व्यवस्था हाइड्रोलिक सर्किटहरूको लागि हो जसलाई दुबै दिशामा संचालित आन्दोलन चाहिन्छ।

ट्रेलर निर्माणकर्ता वा फ्लीट मर्मत टोलीको लागि, महत्त्वपूर्ण बिन्दु केवल मोटर र जलाशय आकार होइन। HPU सिलिन्डर, उपलब्ध विद्युत आपूर्ति, हाइड्रोलिक तेल, नली लेआउट र आवश्यक आन्दोलनसँग मेल खानुपर्छ। यस लेखले HCPGD विशिष्टताको अर्थ के हो र अर्डर गर्नु अघि कुन जानकारीको पुष्टि गर्नुपर्छ भनेर वर्णन गर्दछ।

power unit

I. HCPGD हाइड्रोलिक पावर इकाईले के गर्छ

हाइड्रोलिक पावर इकाईले विद्युतीय शक्तिलाई हाइड्रोलिक प्रवाह र दबाबमा रूपान्तरण गर्छ। पम्पले डबल-अभिनय सिलिन्डरको चयन गरिएको छेउमा तेल पठाउँछ। जब भल्भले स्थिति परिवर्तन गर्छ, सर्किटले तेलको प्रवाहलाई उल्टाउँछ जसले गर्दा सिलिन्डरले हाइड्रोलिक पावर अन्तर्गत विस्तार गर्न र फिर्ता लिन सक्छ।

HCPGD डबल-अभिनय हाइड्रोलिक पावर एकाई त्यसैले डम्प ट्रेलर डिजाइनको लागि उपयुक्त छ जसलाई संचालित विस्तार प्रकार्य र एक संचालित रिट्र्याक्ट प्रकार्य चाहिन्छ। सही गति अझै पनि सिलिन्डर भोल्युम, लोड, राहत सेटिङ, नली आकार र नियन्त्रण सर्किट मा निर्भर गर्दछ। HPU लाई पृथक कम्पोनेन्टको रूपमा नभई पूर्ण हाइड्रोलिक प्रणालीको भागको रूपमा चयन गरिनुपर्छ।

II। HCPGD को लागि क्याटलग विशिष्टता

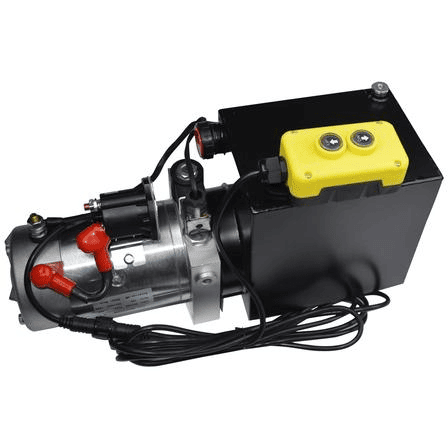

hydraulic power unit

वस्तु	क्याटलग विनिर्देश
मोडेल	HCPGD
उत्पादन प्रकार	डबल-अभिनय हाइड्रोलिक पावर इकाई
आवेदन सूचीमा सूचीबद्ध	ट्रेलर डम्प गर्नुहोस्
प्रवाह दर	1.2 GPM
पोर्ट साइज	SAE # 6
ट्यांक आकार	६ गिलास
दबाब	3,000 PSI
भल्भिङ	Solenoid संचालित; 4-मार्ग, 3-स्थिति

यी HCIC-2026 सूचीमा प्रकाशित HCPGD मानहरू हुन्। क्याटलगले यस मोडेलको लागि पूर्ण मोटर वर्तमान, ब्याट्री क्षमता, कर्तव्य-चक्र, राहत-भल्भ सेटिङ वा नियन्त्रक तारिङ रेखाचित्र प्रदान गर्दैन। ती विवरणहरू उत्पादन स्वीकृति अघि परियोजना आवश्यकताहरू विरुद्ध पुष्टि गरिनु पर्छ।

III। भल्भ र सर्किट तर्क

4-मार्गी, 3-स्थिति भल्भले पावर इकाईलाई डबल-अभिनय हाइड्रोलिक एक्ट्युएटरको लागि दिशात्मक-नियन्त्रण संरचना दिन्छ। एउटा काम गर्ने पोर्टले सिलिन्डर विस्तार गर्न तेललाई निर्देशन दिन सक्छ जबकि अर्कोले ट्याङ्कीमा तेल फर्काउँछ। विपरित आदेशमा, प्रवाह मार्ग उल्टो हुन्छ।

केन्द्र स्थिति एक डिजाइन विवरण हो जुन अन्तिम सर्किट र भल्भ विशिष्टता संग पुष्टि हुनुपर्छ। यसले विद्युतीय आदेश जारी हुँदा actuator ले कसरी व्यवहार गर्छ भनेर असर गर्छ। एक ट्रेलर निर्माताले हाइड्रोलिक योजनाबद्ध, लोड-नियन्त्रण आवश्यकताहरू र सुरक्षित कम गर्ने विधिको समीक्षा नगरी केन्द्र अवस्था मान्न हुँदैन।

SAE #6 पोर्ट जडान पनि चयन गरिएको नली, एडाप्टर र फिटिंग मानक विरुद्ध जाँच गर्न आवश्यक छ। थ्रेड पहिचान र सील गर्ने अभ्यासको कुरा सही गर्नुहोस् किनभने सानो जडान चुहावटले हावा परिचय गराउन सक्छ, तेल गुमाउन सक्छ र ट्रेलरको आन्दोलनलाई असंगत बनाउन सक्छ।

IV। किन 6-गैलन ट्याङ्क मामिलाहरू

HCPGD एक 6-गैलन ट्यांक संग सूचीबद्ध छ। जलाशय भोल्युमले तेल फिर्ता गर्ने ठाउँ प्रदान गर्दछ र प्रणालीलाई सिलिन्डरलाई आवश्यक तेलको मात्रा व्यवस्थापन गर्न मद्दत गर्दछ। आवश्यक ट्याङ्कीको आकार सिलिन्डर बोरले मात्र निर्धारण गर्दैन। यो सिलिन्डर स्ट्रोक, रड भोल्युम, सर्किट व्यवस्था, नली भोल्युम, तेल स्तर, उपलब्ध स्थापना ठाउँ र सञ्चालन चक्रमा पनि निर्भर गर्दछ।

ट्याङ्की सुरक्षित रूपमा माउन्ट र स्थितिमा हुनुपर्छ ताकि सक्शन लाइन, फिर्ता पथ र सेवा पहुँच व्यावहारिक रहन्छ। अर्डर गर्नु अघि, स्थापनाकर्ताले HCIC सँग वास्तविक जलाशय आयामहरू, माउन्टिङ अभिमुखीकरण, फिलर र सास फेर्ने व्यवस्था, र प्रयोगयोग्य तेल स्तर पुष्टि गर्नुपर्छ।

V. प्रवाह, दबाव र वास्तविक परिचालन गति

क्याटलगले HCPGD को लागि 1.2 GPM र दबाब विशिष्टताको लागि 3,000 PSI सूचीबद्ध गर्दछ। यी मानहरूलाई सिधै ग्यारेन्टी गरिएको ट्रेलर लिफ्टिङ समय वा लिफ्टिङ क्षमतामा रूपान्तरण गरिनु हुँदैन। वास्तविक गति सिलिन्डर भोल्युम र लोड मा निर्भर गर्दछ। वास्तविक कामको दबाब आवश्यक बल, मेकानिकल ज्यामिति, घर्षण, प्रतिबन्ध र राहत संरक्षणमा निर्भर गर्दछ।

एक साधारण पहिलो जाँच उपलब्ध प्रवाह संग आवश्यक सिलिन्डर भोल्युम तुलना गर्न हो। ठुलो सिलिन्डरलाई एउटै स्ट्रोक पूरा गर्न थप तेल चाहिन्छ, त्यसैले यसको चाल सामान्यतया उही प्रवाह दरमा लामो समय लाग्छ। एक प्रणाली डिजाइनरले डबल-अभिनय सिलिन्डरको रड साइडबाट फिर्ता प्रवाह, नलीको लम्बाइ र हाइड्रोलिक तेलको तापक्रम-निर्भर चिपचिपापनलाई पनि विचार गर्नुपर्छ।

3,000 PSI क्याटलग मान भनेको सिलिन्डर, नली, फिटिङ र नियन्त्रण कम्पोनेन्टहरू विरुद्ध जाँच गर्नको लागि प्रणाली डिजाइन सीमा हो। प्रत्येक ट्रेलरले त्यो दबाबमा निरन्तर चल्नेछ भन्ने वाचाको रूपमा व्यवहार गर्नु हुँदैन।

VI। डम्प ट्रेलरको लागि स्थापना बिन्दुहरू

HCPGD डबल-अभिनय हाइड्रोलिक पावर इकाई फिट गर्नु अघि, निम्न बुँदाहरू पुष्टि गर्नुहोस्:

1. सिलिन्डर अनुकूलता:प्रमाणित गर्नुहोस् कि जडान गरिएको एक्चुएटर डबल-अभिनय छ र दुबै पोर्टहरू सही रूपमा पहिचान गरिएको छ।

2. विद्युत आपूर्ति:भोल्टेज, हालको माग, फ्यूज सुरक्षा, केबल आकार र नियन्त्रण-स्विच अनुकूलता पुष्टि गर्नुहोस्।

3. हाइड्रोलिक जडानहरू:SAE #6 पोर्टहरू सही नली र एडेप्टरहरूसँग मिलाउनुहोस्। सक्शन र फर्कने बाटोहरू सफा राख्नुहोस्।

4. जलाशय स्थिति:भर्न, निरीक्षण, सफाई र भविष्य सेवाको लागि पर्याप्त ठाउँ छोड्नुहोस्।

5. दबाव सुरक्षा:राहत-भल्भ व्यवस्था र पूर्ण सर्किटको लागि सुरक्षित दबाब पुष्टि गर्नुहोस्।

6. लोड नियन्त्रण:डम्प बडी कसरी समातिन्छ र बिजुली पावर अवरुद्ध भएको खण्डमा घटाइन्छ भनेर समीक्षा गर्नुहोस्।

7. हावा हटाउने:अनुमोदित तेल भर्नुहोस्, प्रणाली डिजाइन अनुसार सर्किट ब्लीड गर्नुहोस् र धेरै नियन्त्रित चक्र पछि जलाशय स्तर जाँच गर्नुहोस्।

अन्तिम कन्फिगरेसन स्वीकृत हुनु अघि HCIC ले ट्रेलर लेआउट, सिलिन्डर डेटा, आवश्यक आपूर्ति भोल्टेज र हाइड्रोलिक योजना प्राप्त गर्नुपर्छ।

VII। सामान्य चयन गल्तीहरू

PSI एक्लै द्वारा चयन

दबाबले पूर्ण प्रणाली प्रदर्शन निर्धारण गर्दैन। सिलिन्डर बल, मेकानिकल लिभरेज र प्रवाह आवश्यकता सँगै विचार गर्नुपर्छ।

लिफ्टिंग क्षमताको रूपमा प्रवाहको उपचार

1.2 GPM मान तेलको प्रवाहसँग सम्बन्धित छ, ट्रेलरले उठाउन सक्ने द्रव्यमानसँग सीधा होइन। लोड क्षमता सिलिन्डर र ट्रेलर संरचना साथै हाइड्रोलिक सर्किट मा निर्भर गर्दछ।

फर्कने पक्षलाई बेवास्ता गर्दै

एक दोहोरो-अभिनय प्रणालीलाई actuator को दुबै छेउमा सही रूटिङ चाहिन्छ। गलत नली पहिचानले सिलिन्डरलाई गलत दिशामा सार्न वा इच्छित रूपमा फिर्ता लिन असफल हुन सक्छ।

भल्भ केन्द्र प्रकार्य अपरिभाषित छोड्दै

4-मार्ग, 3-स्थिति भल्भ आवश्यक तटस्थ व्यवहार र सुरक्षित कम गर्ने व्यवस्थासँग मेल खानुपर्छ।

VIII। OEM र प्रतिस्थापन सोधपुछ जानकारी

HCPGD डबल-अभिनय हाइड्रोलिक पावर इकाई उद्धरणको लागि, प्रदान गर्नुहोस्:

ट्रेलर प्रकार र अभिप्रेत आवेदन

सिलिन्डर बोर, रड व्यास र स्ट्रोक
आवश्यक विस्तार र फिर्ता व्यवहार
विद्युतीय भोल्टेज र उपलब्ध वर्तमान
यदि निर्दिष्ट गरिएको छ भने लक्ष्य चक्र समय
हाइड्रोलिक तेल प्रकार वा अवस्थित प्रणाली तेल
नली र फिटिंग मानक
स्थापना ठाउँ र माउन्टिंग दिशा
नियन्त्रण विधि र रिमोट-नियन्त्रण आवश्यकताहरू
आवश्यक मात्रा र डेलिभरी गन्तव्य

यो जानकारीले HPU कन्फिगरेसनलाई एउटै नम्बरबाट उद्धृत गर्नुको सट्टा पूर्ण ट्रेलर प्रणाली विरुद्ध जाँच गर्न अनुमति दिन्छ।

IX। बारम्बार सोधिने प्रश्नहरू

HCPGD एकल अभिनय वा दोहोरो अभिनय छ?

HCIC-2026 सूचीले HCPGD लाई डबल-अभिनय हाइड्रोलिक पावर इकाईको रूपमा सूचीबद्ध गर्दछ।

HCPGD को लागि कुन प्रवाह दर सूचीबद्ध छ?

क्याटलगले 1.2 GPM को प्रवाह दर सूचीबद्ध गर्दछ।

HCPGD ले कुन ट्याङ्की साइज प्रयोग गर्छ?

क्याटलगले 6-गैलन ट्यांक सूचीबद्ध गर्दछ।

कुन पोर्ट साइज निर्दिष्ट गरिएको छ?

सूचीले SAE #6 पोर्ट साइज सूचीबद्ध गर्दछ।

के क्याटलगले हरेक विद्युतीय विवरण पुष्टि गर्छ?

होइन। मोडेल तालिकाले पूर्ण मोटर वर्तमान, तारिङ रेखाचित्र वा कर्तव्य-चक्र विशिष्टता प्रदान गर्दैन। यी बिन्दुहरू अभिप्रेत ट्रेलरको लागि पुष्टि हुनुपर्छ।

X. HCPGD कन्फिगरेसन समीक्षा अनुरोध गर्नुहोस्

HCPGD डबल-अभिनय हाइड्रोलिक पावर एकाइ एक परिभाषित डम्प-ट्रेलर HPU विकल्प सूची-सूचीबद्ध प्रवाह, ट्यांक, दबाब र भल्भ डेटाको साथ हो। भरपर्दो उद्धरणको लागि, HCIC लाई सिलिन्डर स्पेसिफिकेशन, बिजुली आपूर्ति, हाइड्रोलिक योजनाबद्ध र स्थापना अवरोधहरू पठाउनुहोस्।

HCIC ले HCPGD कन्फिगरेसन पूर्ण अनुप्रयोगसँग मेल खान्छ कि छैन भनेर समीक्षा गर्न सक्छ र उत्पादन अघि पुष्टि गर्न आवश्यक पर्ने कुनै पनि परियोजना-विशेष विवरणहरू पहिचान गर्न सक्छ।

XI .HCIC को बारेमा

जिनान हुआचेन औद्योगिक कं, लिमिटेड 1998 मा स्थापित भएको थियो। HCIC-2026 सूचीले कम्पनीलाई हाइड्रोलिक सिलिन्डर र यातायात उपकरण, निर्माण मेसिनरी र अन्य औद्योगिक अनुप्रयोगहरू सहित उद्योगहरूको लागि पावर एकाइहरूमा केन्द्रित हाइड्रोलिक उत्पादन निर्माताको रूपमा वर्णन गर्दछ।
