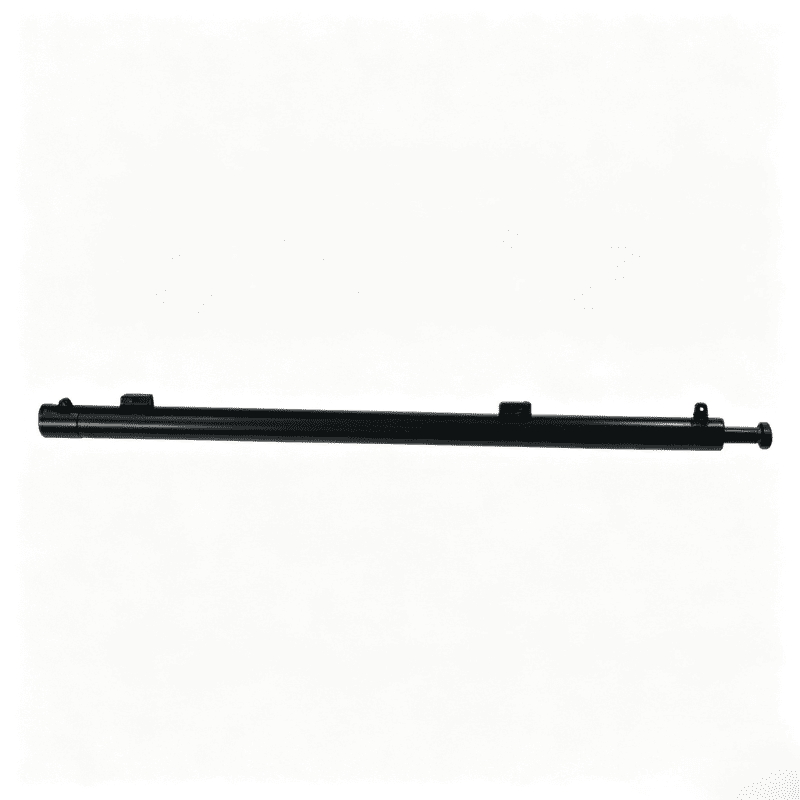

HR4752 tarp प्रणाली हाइड्रोलिक सिलिन्डरले ट्रक र ट्रेलर कभर प्रणालीहरूमा ग्यान्ट्री रेज अनुप्रयोगहरूको लागि 2-इन्च बोर, 1.25-इन्च रड र 36-इन्च स्ट्रोक सुविधा दिन्छ।
Bore:
२ इन्चRod diameter:
१.२५ इन्चStroke:
३६ इन्चटार्प प्रणालीहरूको लागि HR4752 हाइड्रोलिक सिलिन्डर ग्यान्ट्री उठाउने अनुप्रयोगहरूको लागि सूची-सूचीबद्ध सिलिन्डर हो। HCIC-2026 क्याटलगले 2-इन्च बोर, 1.25-इन्च रड र 36-इन्च स्ट्रोकको साथ मोडेललाई पहिचान गर्छ। यसको सूचीबद्ध अनुप्रयोग हाइड्रोलिक तिरपाल प्रणालीमा प्रयोग हुने ग्यान्ट्री राइज सिलिन्डर हो।
टार्प-सिस्टम सिलिन्डर स्ट्रोकद्वारा मात्र चयन गरिएको छैन। यसले ग्यान्ट्री, आर्म ज्यामिति, कभर सामग्री, माउन्टिंग बिन्दुहरू र हाइड्रोलिक नियन्त्रणसँग काम गर्दछ। सिलिन्डरले उपलब्ध ठाउँमा फिटिङ गर्दा र विस्तार र फिर्ता लिने क्रममा टार्प फ्रेमसँग हस्तक्षेप नगर्दा आवश्यक आन्दोलन प्रदान गर्नुपर्छ।
| प्यारामिटर | सूची मूल्य |
|---|---|
| मोडेल | HR4752 |
| उत्पादन वर्ग | टार्प प्रणाली हाइड्रोलिक सिलिन्डर |
| बोर | २ इन्च |
| रड व्यास | १.२५ इन्च |
| स्ट्रोक | ३६ इन्च |
| क्याटलग आवेदन | ग्यान्ट्री उठाउने सिलिन्डर |
| स्रोत | HCIC-2026 सूची, p। ८ |
तालिकाले क्याटलगमा देखिने मोडेल-विशिष्ट मानहरू समावेश गर्दछ। क्याटलग पृष्ठले HR4752 को लागि मोडेल-विशिष्ट कार्य-दबाव फिगर, वजन, बन्द लम्बाइ वा प्रवाह आवश्यकता प्रदान गर्दैन, त्यसैले ती मानहरू यहाँ आविष्कार गरिएका छैनन्।

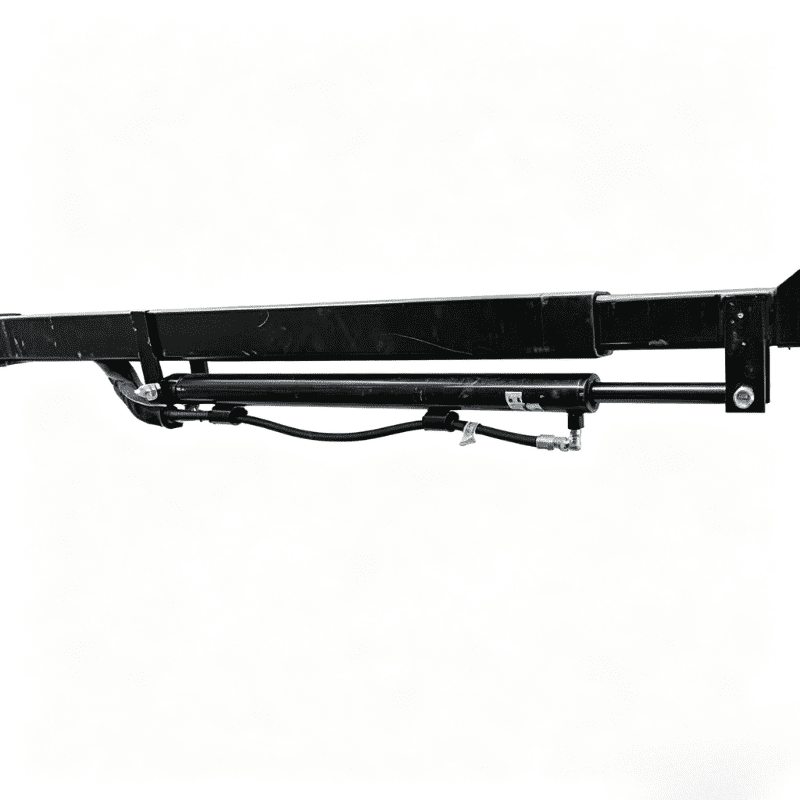

HR4752 लाई टार्प-सिस्टम मेकानिजममा एक्चुएटरको रूपमा प्रयोग गरिन्छ। हाइड्रोलिक सिलिन्डरले दबाव र प्रवाहलाई रैखिक आन्दोलनमा रूपान्तरण गर्दछ। त्यो आन्दोलनलाई मेसिनको व्यवस्थामा निर्भर गर्दै, कभर प्रणालीलाई उठाउन, स्थिति वा सार्नको लागि ग्यान्ट्री वा हात संरचना मार्फत हस्तान्तरण गरिन्छ।
36-इन्च स्ट्रोकले सिलिन्डरको रैखिक यात्रालाई परिभाषित गर्दछ। वास्तविक tarp आन्दोलन लिंकेज अनुपात, पिभोट स्थिति र ग्यान्ट्री को ज्यामिति मा निर्भर गर्दछ। सही स्ट्रोक भएको सिलिन्डर अझै पनि अनुपयुक्त हुन सक्छ यदि यसको माउन्टिंग केन्द्रहरू वा चाल कोण अवस्थित फ्रेमसँग मेल खाँदैन।

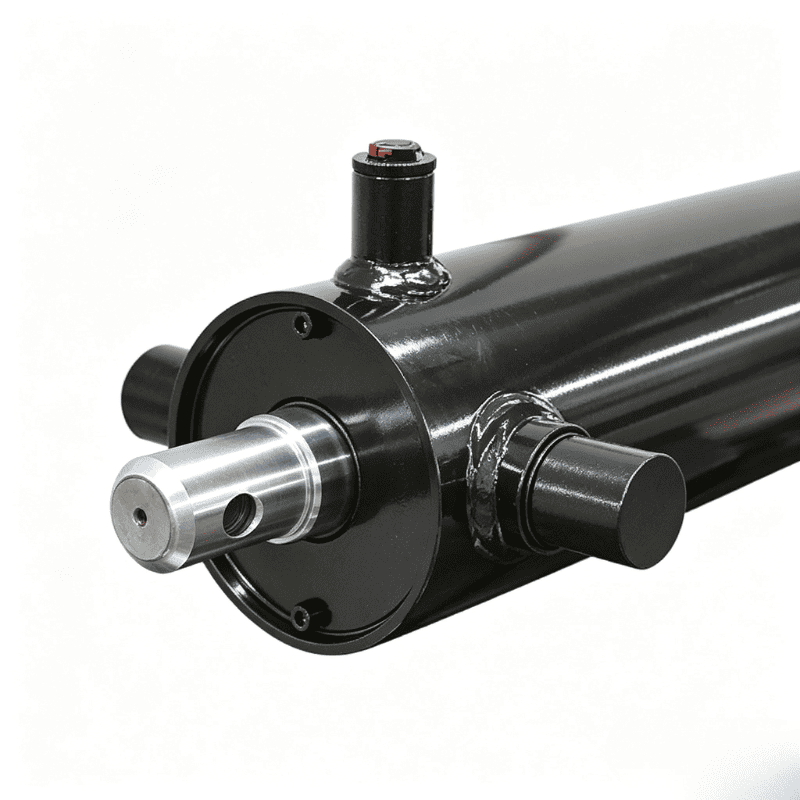

2-इन्च बोर र 1.25-इन्च रड प्रणाली मिलानको लागि महत्त्वपूर्ण छन्। बोर उपलब्ध दबाव क्षेत्रसँग सम्बन्धित छ, जबकि रडको व्यासले रड-साइड क्षेत्र, मेकानिकल मार्गदर्शन र जडान ज्यामितिलाई असर गर्छ। अन्तिम बल र गति गणनाको लागि वास्तविक हाइड्रोलिक दबाव र मेसिन सर्किटबाट प्रवाह डेटा आवश्यक हुन्छ।
क्याटलगले HR4752 लाई ग्यान्ट्री राइज सिलिन्डरको रूपमा राख्छ। यसले OEM वा प्रतिस्थापन क्रेतालाई जेनेरिक सिलिन्डर विवरण भन्दा स्पष्ट सुरूवात बिन्दु दिन्छ, तर अन्तिम स्वीकृति अझै पनि वास्तविक ग्यान्ट्री असेंबली र टार्प मेकानिज्ममा निर्भर गर्दछ।
36-इन्च स्ट्रोकले टार्प-सिस्टम एक्ट्युएटरको लागि पर्याप्त रैखिक आन्दोलन दायरा प्रदान गर्दछ। स्थापनाकर्ताले यो यात्रालाई ग्यान्ट्रीको उठेको र तल भएको स्थानहरूमा नक्सा बनाउनु पर्छ, दुबै अन्तिम स्थानहरू र तिनीहरू बीचको पूर्ण मार्ग जाँच गर्दै।
बोर र रड आकारहरूले सिलिन्डर प्रतिस्थापन र हाइड्रोलिक बल समीक्षाको लागि आयामी आधार प्रदान गर्दछ। तिनीहरू माउन्टिङ पिनहरू, कोष्ठकहरू, नली जडानहरू र उपलब्ध क्लियरेन्सहरू पृथक संख्याको रूपमा व्यवहार गर्नुको सट्टा जाँच गर्नुपर्छ।
HR4752 मोडेल नम्बर र आवेदन विवरणले मर्मत टोलीहरूलाई अभिप्रेत अंश परिवार पहिचान गर्न मद्दत गर्न सक्छ। भरपर्दो प्रतिस्थापनको लागि, तस्बिरहरू, माउन्टिंग आयामहरू, स्ट्रोक आवश्यकताहरू र सर्किट विवरणहरू पठाउनुहोस् ताकि सिलिन्डरलाई अवस्थित प्रणालीसँग तुलना गर्न सकिन्छ।
HR4752 अर्डर गर्नु अघि, निम्न बिन्दुहरू समीक्षा गर्नुहोस्:
सिलिन्डरलाई झुकेको ग्यान्ट्री, क्षतिग्रस्त पिभोट वा गलत माउन्टिंग कोणको लागि क्षतिपूर्ति दिन बाध्य हुनु हुँदैन। यदि मेकानिज्म पङ्क्तिबद्ध छैन भने, एक्ट्युएटर प्रतिस्थापनले सञ्चालन समस्या समाधान गर्न सक्दैन।

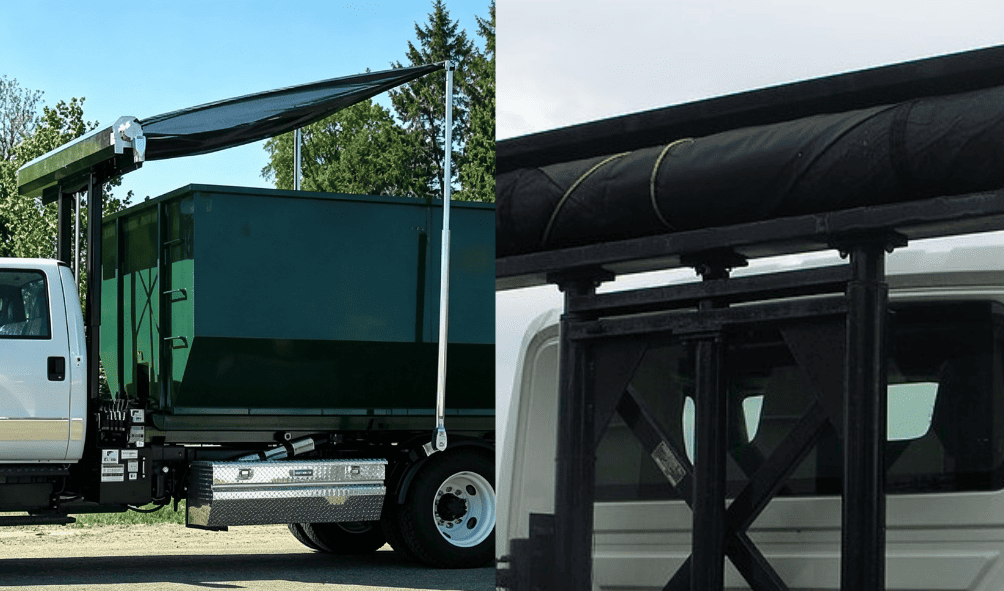

tarp प्रणालीहरूको लागि HR4752 हाइड्रोलिक सिलिन्डर HCIC क्याटलगमा पहिचान गरिएको tarp-प्रणाली र ग्यान्ट्री-बढाउने अनुप्रयोगहरूको लागि हो। यी प्रणालीहरू सामान्यतया ट्रक र ट्रेलर उपकरणहरूमा प्रयोग गरिन्छ जसलाई संचालित कभर आन्दोलन चाहिन्छ, तर वास्तविक उपकरण प्रकार, फ्रेम लेआउट र tarp संयन्त्र प्रत्येक परियोजनाको लागि पुष्टि हुनुपर्छ।
लेखले दावी गर्दैन कि HR4752 प्रत्येक tarp प्रणाली वा प्रत्येक ट्रक मोडेलमा फिट हुन्छ। सही सिलिन्डर मेसिनको माउन्टिंग ज्यामिति, गति आवश्यकता, हाइड्रोलिक सर्किट र उपलब्ध ठाउँमा निर्भर गर्दछ।
HR4752 परियोजना समीक्षाको लागि, तयार गर्नुहोस्:
यदि सिलिन्डर असफल भएपछि प्रतिस्थापन भइरहेको छ भने, माउन्टिंग बिन्दु, रड सतह, ब्यारेल, पिन र वरपरको संरचनाको फोटोहरू समावेश गर्नुहोस्। यसले सिलिन्डर पहिचान प्रश्नलाई फराकिलो मेकानिज्म समस्याबाट अलग गर्न मद्दत गर्छ।
HR4752 स्पष्ट क्याटलग पहिचान भएको फोकस गरिएको टार्प-सिस्टम एक्ट्युएटर हो: 2-इन्च बोर, 1.25-इन्च रड र 36-इन्च स्ट्रोक भएको ग्यान्ट्री राइज सिलिन्डर। ती मानहरूले प्रारम्भिक प्रतिस्थापन वा OEM समीक्षालाई समर्थन गर्दछ, तर तिनीहरूले माउन्टिङ ज्यामिति, लिङ्केज, नली मार्ग र हाइड्रोलिक नियन्त्रणको जाँचलाई प्रतिस्थापन गर्दैनन्।
HCIC हालको सिलिन्डर जानकारी र tarp-प्रणाली रेखाचित्र पठाउनुहोस् tarp प्रणालीहरूको लागि HR4752 हाइड्रोलिक सिलिन्डर वास्तविक मेसिनसँग मेल खान्छ कि छैन भनेर पुष्टि गर्न। ग्यान्ट्रीसँग सिलिन्डरको समीक्षा गर्नु भरपर्दो प्रतिस्थापन निर्णयको लागि सुरक्षित मार्ग हो।
HCIC ले हाइड्रोलिक सिलिन्डरहरू, हाइड्रोलिक पावर एकाइहरू र गाडी, ट्रेलर र औद्योगिक अनुप्रयोगहरूको लागि हाइड्रोलिक प्रणालीहरू निर्माण गर्दछ। प्राविधिक उपयुक्तता वास्तविक उपकरण डिजाइन र सञ्चालन अवस्था विरुद्ध पुष्टि गरिनु पर्छ।
