डम्प ट्रेलर लिफ्टिङ प्रणालीको लागि मोडेल 520 हाइड्रोलिक पावर होइस्टको क्याटलग आयामहरूको समीक्षा गर्नुहोस् र डम्प-ट्रेलर परियोजना अघि फ्रेम स्पेस, माउन्टिंग ज्यामिति र सेवा क्लियरेन्स जाँच गर्नुहोस्।
डम्प ट्रेलर लिफ्टिङ प्रणालीहरूको लागि मोडेल 520 हाइड्रोलिक पावर होइस्ट आपूर्ति गरिएको अमेरिकी पावर होइस्ट सूचीमा सूचीबद्ध कम्प्याक्ट लिफ्टिङ कम्पोनेन्ट हो। डम्प-ट्रेलर निर्माणकर्ता वा प्रतिस्थापन क्रेताको लागि, पहिलो प्रश्न होइस्ट उठाउन सक्छ कि गर्दैन भन्ने मात्र होइन। यो होइस्ट उपलब्ध फ्रेम स्पेस, पिभोट व्यवस्था र आन्दोलन मार्गमा फिट हुन्छ कि छैन।

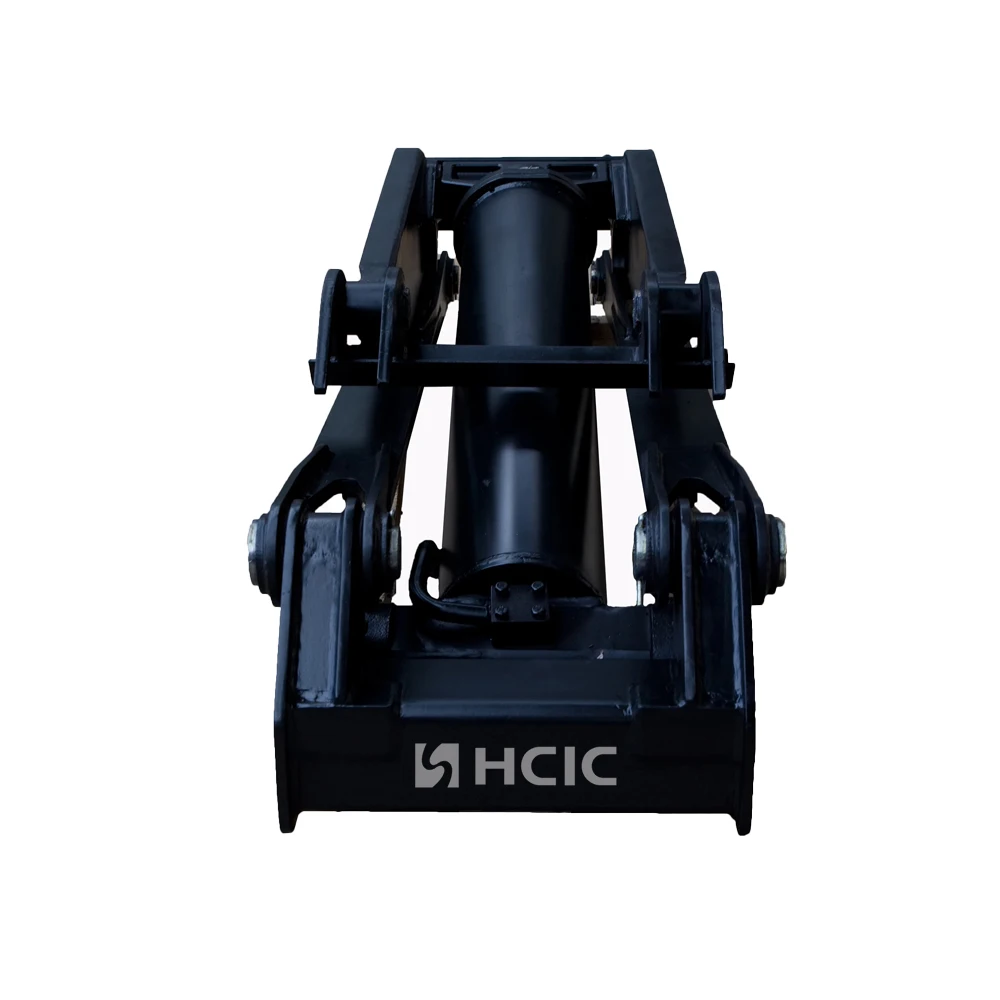

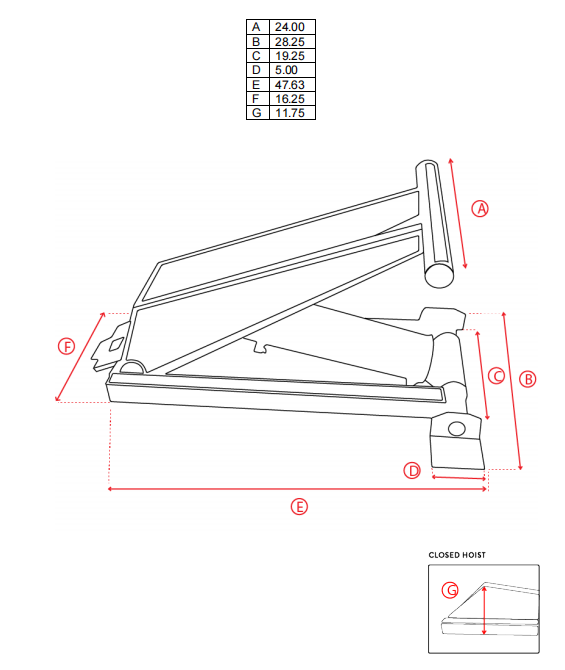

मोडेल 520 पृष्ठले सात आयामी सन्दर्भहरू प्रदान गर्दछ, A देखि G सम्म। यी आयामहरूले ट्रेलर संरचना, हाइड्रोलिक सर्किट र माउन्टिंग विवरणहरू अन्तिम हुनु अघि स्थापना खाम जाँच गर्नको लागि इन्जिनियरिङ सुरूवात बिन्दु दिन्छ।
| प्यारामिटर | सूची मूल्य |
|---|---|
| मोडेल | 520 |
| उत्पादन वर्ग | शक्ति फहराई |
| आयाम ए | 24.00 इन्च |
| आयाम B | २८.२५ इन्च |
| आयाम C | १९.२५ इन्च |
| आयाम D | ५.०० इन्च |
| आयाम ई | ४७.६३ इन्च |
| आयाम एफ | १६.२५ इन्च |
| आयाम G | 11.75 इन्च |
यी मानहरू मोडेल 520 सूची पृष्ठबाट ट्रान्सक्राइब गरिएका छन्। मूल रेखाचित्र र ग्राहकको वास्तविक ट्रेलर आयाम उत्पादन अनुमोदन अघि जाँच गरिनु पर्छ।

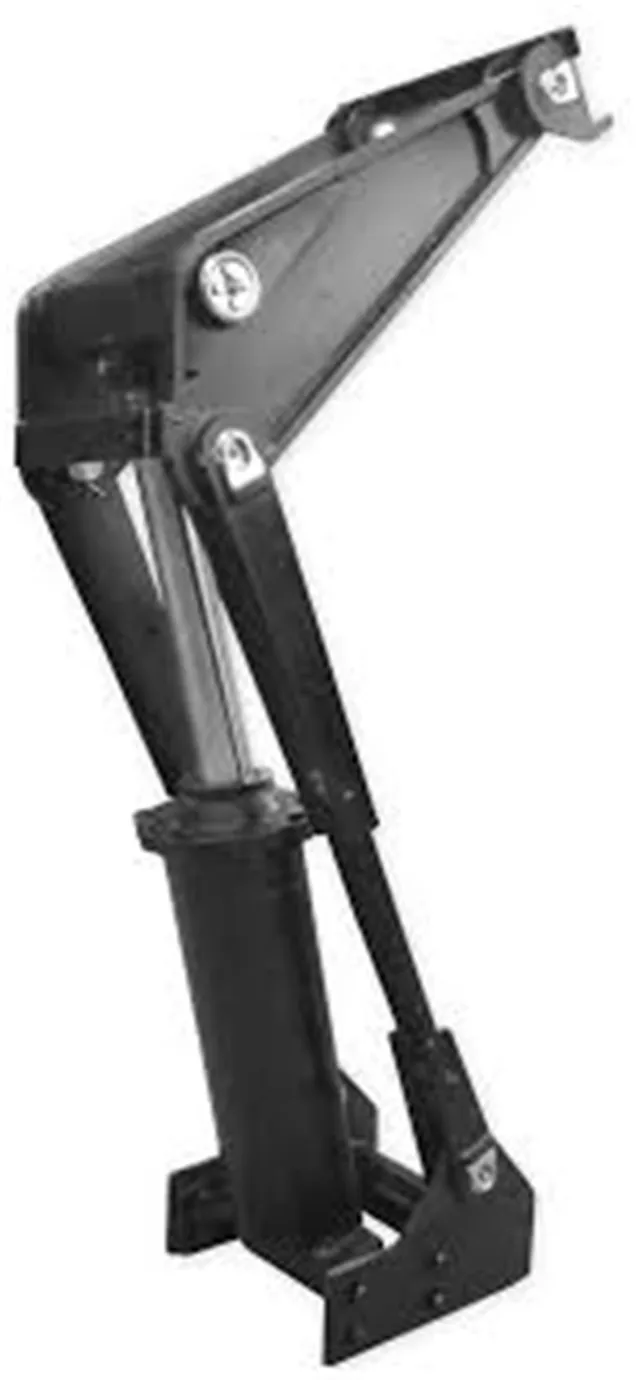

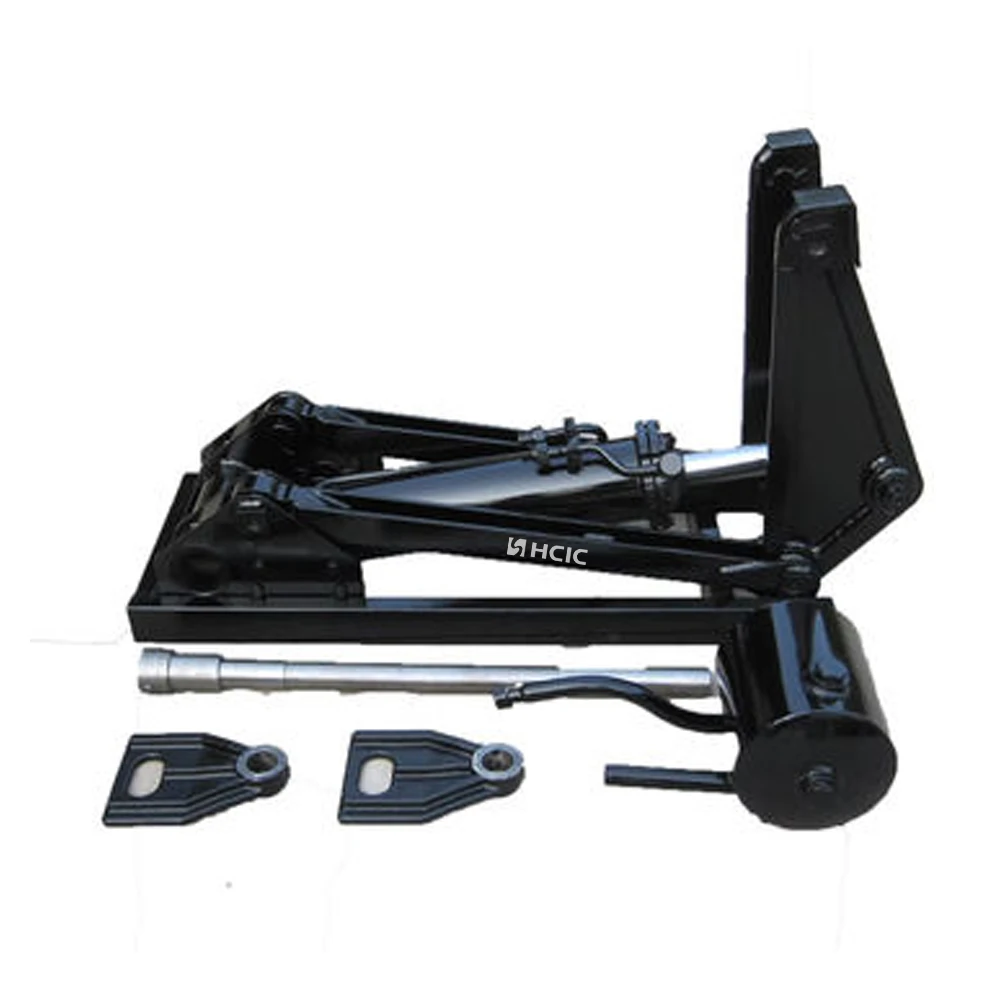

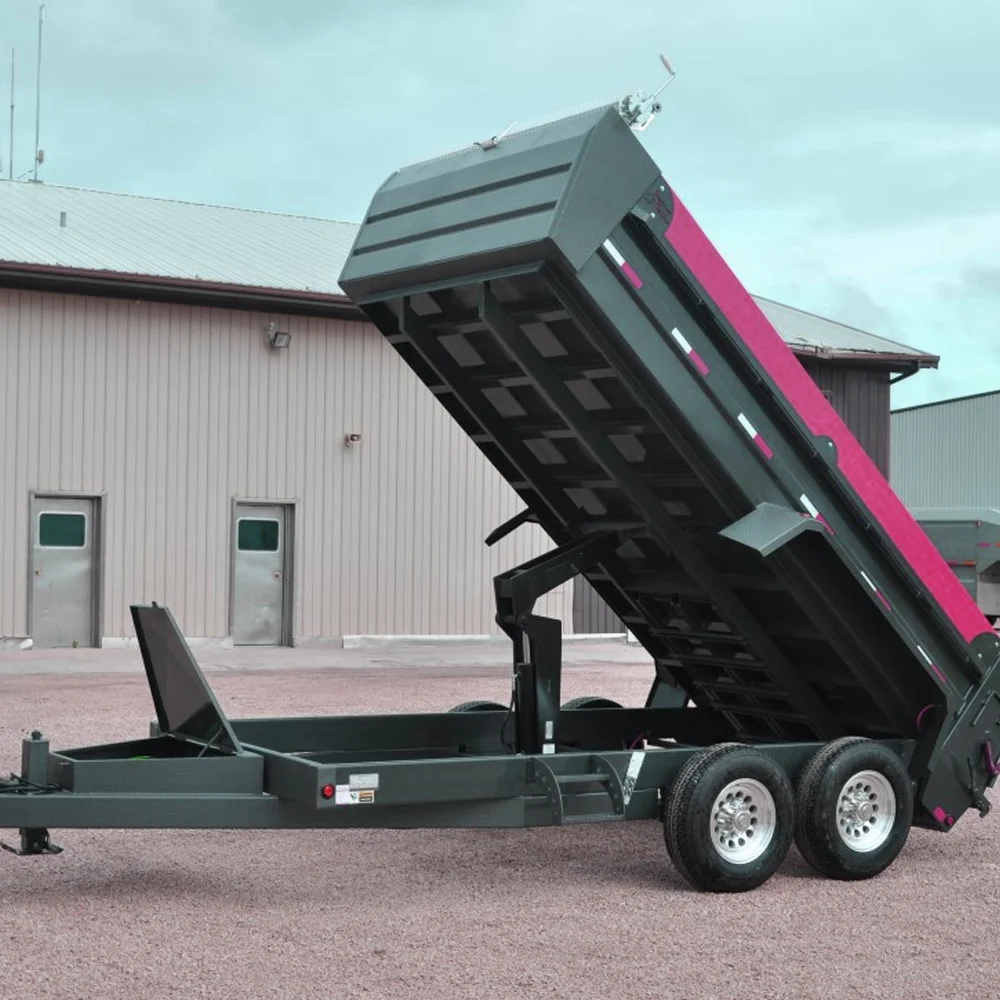

एक डम्प-ट्रेलर लिफ्टिङ प्रणाली एक परिवर्तन कोण मार्फत सर्छ। शरीर बन्द हुँदा उपलब्ध ठाउँ लिफ्टिंगको समयमा उपलब्ध ठाउँ आवश्यक छैन। फहराई फ्रेम भित्र बस्नुपर्दछ, समर्थन संरचनामा सही रूपमा जडान हुनुपर्दछ र चक्रभरि चलिरहेको शरीरबाट स्पष्ट रहनु पर्छ।
यस कारणको लागि, मोडेल 520 पावर होइस्टलाई पृथक कम्पोनेन्टको रूपमा नभई पूर्ण लिफ्टिंग व्यवस्थाको भागको रूपमा समीक्षा गरिनु पर्छ। ट्रेलरको बडी, पछाडिको काज, अगाडिको माउन्टिङ संरचना र हाइड्रोलिक जडानहरूले अन्तिम फिटमेन्टलाई प्रभाव पार्छ।
ट्रेलर फ्रेम र डम्प बडी बीचको उपलब्ध ठाउँसँग होइस्ट तुलना गर्दा A, B र C आयामहरू उपयोगी हुन्छन्। पहिले यसको बन्द स्थितिमा ट्रेलर मापन गर्नुहोस्, त्यसपछि शरीर टिप्न सुरु हुँदा आन्दोलन पथ जाँच गर्नुहोस्।
स्थिर मापन एक्लैले क्रसमेम्बरहरू, कोष्ठकहरू, नलीहरू वा शरीरको मुनिको हस्तक्षेपलाई मिस गर्न सक्छ। सबैभन्दा सुरक्षित समीक्षाले मुख्य दूरीहरू चिन्ह लगाइएका आयामित रेखाचित्र वा फोटोहरू प्रयोग गर्दछ।
D, F र G सन्दर्भहरूले खरिदकर्तालाई योजनाबद्ध समर्थन प्लेटहरू, पिन स्थानहरू र फ्रेम सुदृढीकरणसँग फहराई तुलना गर्न मद्दत गर्दछ। यी मानहरू मूल रेखाचित्र र परियोजना आयामहरू बिना पूर्ण माउन्टिंग डिजाइन पुन: उत्पादन गर्न प्रयोग गरिनु हुँदैन।
माउन्टिंग संरचनाले लिफ्टिङ प्रतिक्रियालाई ट्रेलर फ्रेममा स्थानान्तरण गर्नुपर्छ। कोष्ठक मोटाई, पिन पङ्क्तिबद्धता र वेल्ड डिजाइन त्यसैले अलग इन्जिनियरिङ समीक्षा आवश्यक छ।
क्याटलगले मोडेल 520 को लागि 47.63 इन्च आयाम E लाई सूचीबद्ध गर्दछ। यो मापन महत्त्वपूर्ण हुन्छ जब ट्रेलरको स्थापना लम्बाइ सीमित हुन्छ वा जब फहराई अवस्थित फ्रेम सदस्यहरूको वरिपरि राखिएको हुनुपर्छ।
बन्द-बडी स्थिति, कब्जा स्थान र सेवा-पहुँच ठाउँको साथ यो आयाम जाँच गर्नुहोस्। कुनै व्यावहारिक पहुँच नछोड्ने मापन वरिपरि स्थापना डिजाइन गर्नुको सट्टा निरीक्षण र हाइड्रोलिक जडान कार्यको लागि कोठा छोड्नुहोस्।
मोडेल 520 पावर होइस्ट डम्प-ट्रेलर लिफ्टिङ-सिस्टम छलफलहरूको लागि उपयुक्त छ जहाँ खरिदकर्तालाई परिभाषित क्याटलग सन्दर्भ र फिटमेन्ट समीक्षाको लागि आयामी आधार चाहिन्छ। यसलाई OEM ट्रेलर निर्माण, प्रतिस्थापन परियोजनाहरू र प्रणाली पुन: डिजाइनको लागि विचार गर्न सकिन्छ, पूर्ण मेकानिकल र हाइड्रोलिक व्यवस्थाको पुष्टिको अधीनमा।
आपूर्ति गरिएको मोडेल 520 क्याटलग पृष्ठले आयामी सन्दर्भहरू सूचीबद्ध गर्दछ तर यो मोडेलको लागि प्रमाणित क्षमता, कार्य-दबाव मान, सेवा-जीवन फिगर वा प्रमाणीकरण प्रदान गर्दैन। ती विवरणहरू मोडेल नम्बरबाट अनुमान लगाउनुको सट्टा वास्तविक परियोजनाको लागि पुष्टि हुनुपर्छ।
एक उपयोगी मोडेल 520 पावर होइस्ट सोधपुछ समावेश हुनुपर्छ:
- ट्रेलर प्रकार र डम्प-शरीर आयामहरू
- फ्रेम र शरीर बीच उपलब्ध ठाउँ
- पछाडि कब्जा स्थिति र अगाडि माउन्टिंग बिन्दुहरू
- पिन केन्द्रहरू र कोष्ठक आयामहरू
- डम्प बडीको बन्द र काम गर्ने स्थानहरू

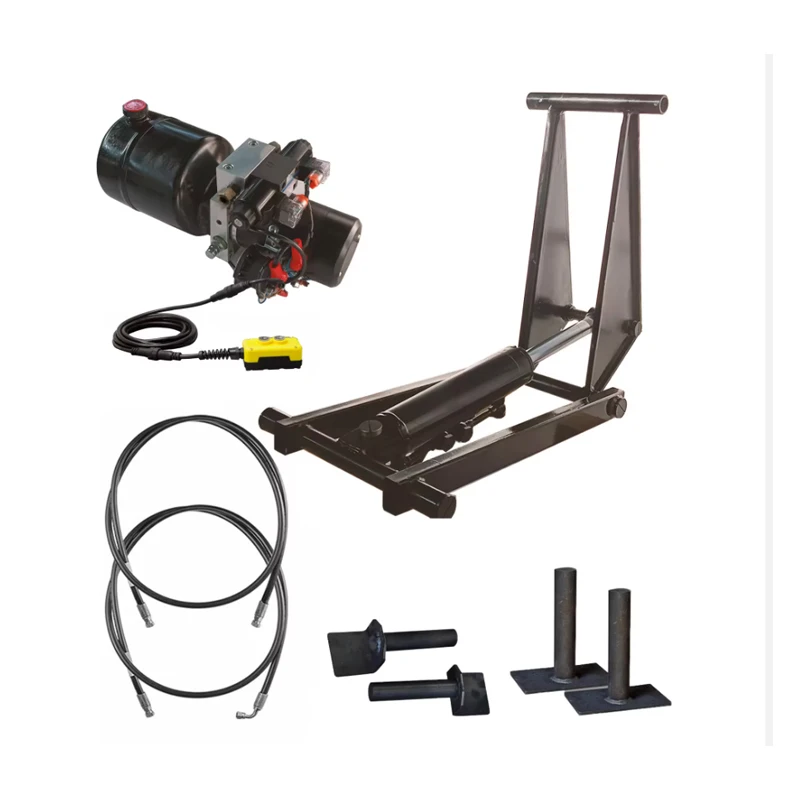

- अवस्थित पम्प, भल्भ, नली र नियन्त्रणहरू, यदि यो प्रतिस्थापन हो
- फोटो वा हालको स्थापना को एक आयाम रेखाचित्र
- आवश्यक लिफ्टिङ अनुक्रम र सञ्चालन वातावरण
यस जानकारीले आपूर्तिकर्तालाई लुकेका संरचनात्मक विवरणहरूमा अनुमान नगरी फिटमेन्टको बारेमा छलफल गर्न अनुमति दिन्छ।
मोडेल 520 पावर होइस्टलाई मोडेल-नम्बर मिल्ने मात्र नभई फिटमेन्ट समीक्षा मार्फत चयन गरिनुपर्छ। यसको क्याटलग आयामहरू-विशेष गरी 47.63-इन्च E आयाम, 24.00-इन्च A आयाम र 11.75-इन्च G आयाम-ले डम्प-ट्रेलर स्थापना जाँच गर्नको लागि उपयोगी सुरूवात बिन्दु प्रदान गर्दछ।
सही उद्धरणको लागि, ट्रेलर रेखाचित्र, माउन्टिङ मापन र अवस्थित हाइड्रोलिक जानकारी HCIC लाई पठाउनुहोस्। अन्तिम निर्णय पूर्ण लिफ्टिंग व्यवस्था र नवीनतम प्राविधिक रेखाचित्रमा आधारित हुनुपर्छ।
HCIC ले वाहन र औद्योगिक अनुप्रयोगहरूको लागि हाइड्रोलिक सिलिन्डर र पावर एकाइहरू विकास र निर्माण गर्दछ। मोडेल 520 परियोजनाको लागि, HCIC ले उपलब्ध स्थापना जानकारीको समीक्षा गर्न सक्छ र OEM वा प्रतिस्थापन उद्धरणको लागि आवश्यक प्राविधिक विवरणहरू पहिचान गर्न सक्छ।
