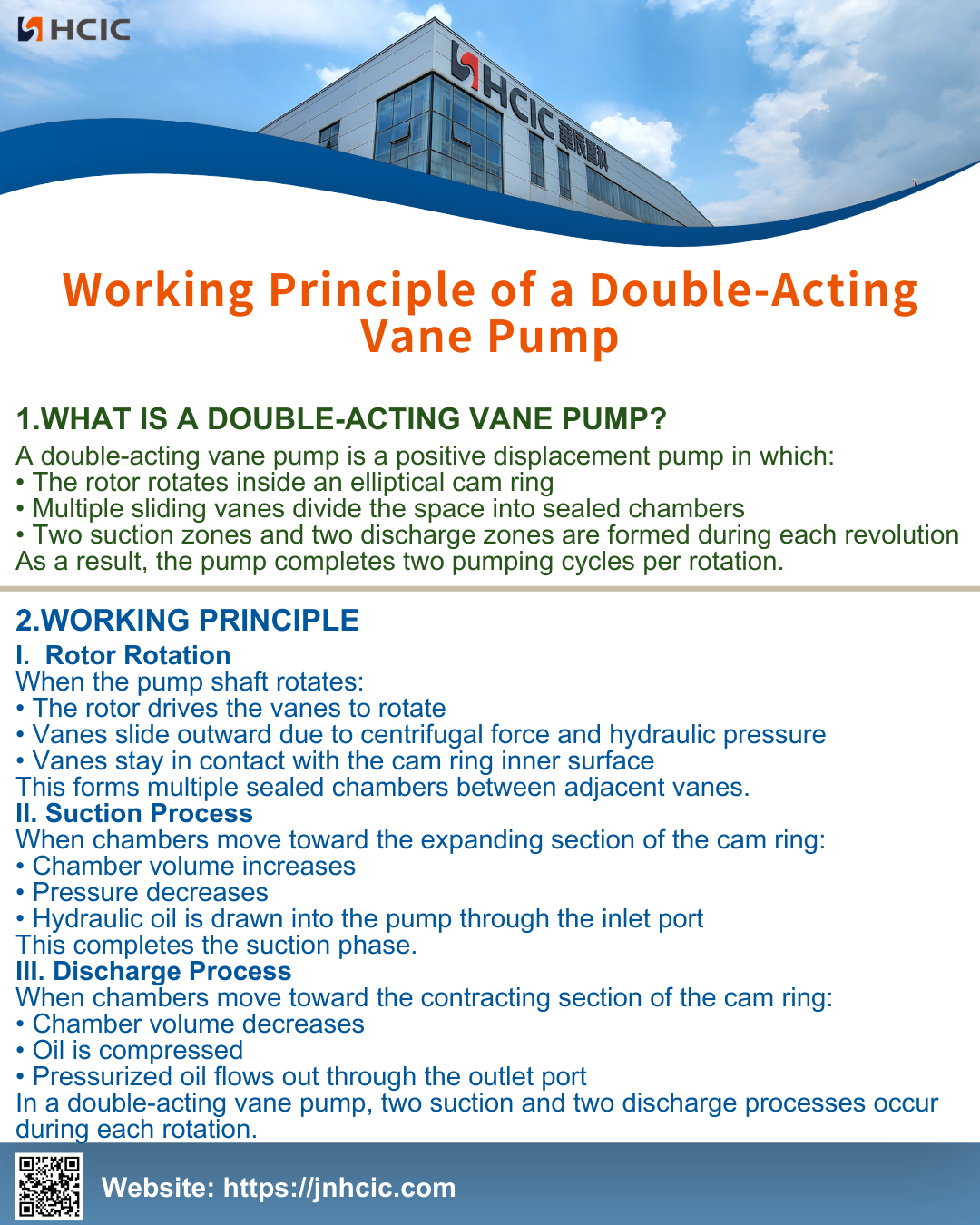

एक डबल-अभिनय फलक पम्प एक सकारात्मक विस्थापन पम्प हो जसमा:
• रोटर अण्डाकार क्यामेराको घण्टी भित्र घुम्छ
• धेरै स्लाइडिङ भ्यानहरूले ठाउँलाई सिल गरिएको कक्षहरूमा विभाजन गर्दछ
• प्रत्येक क्रान्तिको समयमा दुई सक्शन जोन र दुई डिस्चार्ज जोनहरू बनाइन्छ
नतिजाको रूपमा, पम्पले प्रति रोटेशन दुई पम्पिङ चक्र पूरा गर्दछ।
जब पम्प शाफ्ट घुम्छ:
• रोटरले भ्यानहरूलाई घुमाउन चलाउँछ
• केन्द्रापसारक बल र हाइड्रोलिक दबाबको कारणले भ्यानहरू बाहिर सर्छ
• भ्यानहरू क्यामेराको घण्टी भित्री सतहसँग सम्पर्कमा रहन्छन्
यसले छेउछाउको भ्यानहरू बीच धेरै सिल गरिएको कक्षहरू बनाउँछ।
जब च्याम्बरहरू क्याम रिंगको विस्तारित खण्ड तर्फ सर्छन्:
• चेम्बरको मात्रा बढ्छ
• दबाब कम हुन्छ
• हाइड्रोलिक तेल इनलेट पोर्ट मार्फत पम्पमा तानिन्छ
यसले सक्शन चरण पूरा गर्दछ।
जब चेम्बरहरू क्याम रिंगको संकुचन खण्ड तर्फ सर्छन्:
• चेम्बर भोल्युम घट्छ
• तेल कम्प्रेस गरिएको छ
• प्रेसराइज्ड तेल आउटलेट पोर्टबाट बाहिर निस्कन्छ
डबल-अभिनय वेन पम्पमा, प्रत्येक रोटेशनको समयमा दुईवटा सक्शन र दुई डिस्चार्ज प्रक्रियाहरू हुन्छन्।
