कसरी जान्नुहोस्हाइड्रोलिक सिलिन्डरहरूकाम गर्नुहोस्, मुख्य डिजाइनहरू अन्वेषण गर्नुहोस्, र तपाईंको प्रणालीको लागि सही समाधान खोज्नुहोस्

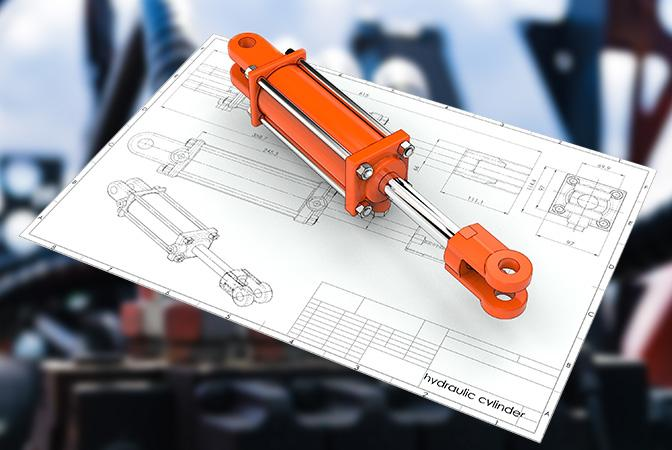

हाइड्रोलिक सिलिन्डरहरू, जसलाई 'हाइड्रोलिक राम' पनि भनिन्छ, दबाबयुक्त हाइड्रोलिक तरल पदार्थ, सामान्यतया हाइड्रोलिक तेलबाट शक्ति प्राप्त गर्दछ। तिनीहरू सिलिन्डर ब्यारेलबाट बनेका हुन्छन्, जसको भित्र पिस्टन रडसँग जोडिएको पिस्टन अगाडि र पछाडि सर्छ। ब्यारेल दुबै छेउमा बन्द हुन्छ: एउटा छेउ सिलिन्डरको तल्लो भाग हो (क्याप एन्ड पनि भनिन्छ), र अर्को सिलिन्डर टाउको हो, जहाँ पिस्टन रड बाहिर आउँछ। पिस्टनमा स्लाइडिङ रिङहरू र सिलहरू छन्, र यसले सिलिन्डरको भित्री भागलाई दुईवटा च्याम्बरहरूमा विभाजन गर्दछ - तल (क्याप एन्ड) चेम्बर र पिस्टन रड साइड (रड एन्ड) चेम्बर। हाइड्रोलिक दबाबले पिस्टनमा रैखिक कार्य र गति उत्पादन गर्न कार्य गर्दछ।
Flanges, trunnions, र/वा clevises सिलिन्डर शरीर संलग्न छन्। पिस्टन रडमा हाइड्रोलिक सिलिन्डरलाई वस्तु वा मेसिनको कम्पोनेन्टमा जोड्नका लागि माउन्टिंग भागहरू पनि हुन्छन्।
हाइड्रोलिक सिलिन्डर एक्चुएटर हो, वा 'मोटर', हाइड्रोलिक प्रणालीको भाग हो - कहिलेकाहीँ 'मांसपेशीहरू' भनिन्छ - जसले भारी भारहरू उठाउन, कम गर्न, सार्न वा 'लक' गर्न सजिलो बनाउँछ। प्रणालीको 'जेनेरेटर' भाग हाइड्रोलिक पम्प हो, जसले पिस्टन रडलाई माथि सार्नको लागि सिलिन्डरको तल्लो छेउमा तेलको स्थिर वा विनियमित प्रवाह पठाउँछ। पिस्टनले अर्को चेम्बरमा रहेको हाइड्रोलिक तेललाई जलाशयमा धकेल्छ। यदि हामीले पिस्टन रड च्याम्बरमा तेलको दबाब लगभग शून्य छ भनी मान्दछौं भने, पिस्टन रडको बल पिस्टन क्षेत्र (F=PA) द्वारा गुणा हाइड्रोलिक सिलिन्डरमा दबाब बराबर हुन्छ।
पिस्टन रड साइड च्याम्बरमा तेल पम्प गर्दा पिस्टन तलतिर सर्छ, र पिस्टन क्षेत्रबाट हाइड्रोलिक तेल बिना दबाब जलाशयमा फर्कन्छ। पिस्टन रड क्षेत्र कक्षमा दबाब (पुल फोर्स) (पिस्टन क्षेत्र - पिस्टन रड क्षेत्र) द्वारा विभाजित छ।
'हाइड्रोलिक ज्याक' वा 'एक्चुएटर' भनेर पनि चिनिन्छ, हाइड्रोलिक सिलिन्डरहरूले तरल शक्तिलाई मेकानिकल ऊर्जामा परिणत गर्छन्। हाइड्रोलिक मोटर्सको विपरीत, जसले रोटरी आन्दोलन उत्पादन गर्दछ, हाइड्रोलिक सिलिन्डरहरूले रैखिक (अनुवादात्मक) आन्दोलन गर्दछ - त्यसैले तिनीहरूलाई "रैखिक मोटरहरू" पनि भनिन्छ।
उच्च दबाबमा प्रयोग गरिन्छ, हाइड्रोलिक सिलिन्डरहरूले ठूलो बल र सटीक आन्दोलन उत्पन्न गर्दछ। त्यसकारण तिनीहरू इस्पात जस्ता बलियो सामग्रीबाट बनेका हुन्छन्, जसले संलग्न ठूला शक्तिहरूसँग खडा हुन सक्छ।
उद्योगमा प्रयोग हुने हाइड्रोलिक सिलिन्डर निर्माणका दुई मुख्य प्रकारहरू छन्: टाई रड र वेल्डेड बडी सिलिन्डर। अन्य सामान्य सिलिन्डर डिजाइनहरूमा टेलिस्कोपिक, प्लन्जर, डिफरेंशियल, रि-फेजिङ, एकल-अभिनय, र डबल-अभिनय हाइड्रोलिक सिलिन्डरहरू समावेश छन्।
धेरैजसो हाइड्रोलिक सिलिन्डरहरू डबल-अभिनय हुन्छन्: दबाबयुक्त तेल पिस्टनको दुवै छेउमा लागू गर्न सकिन्छ ताकि दुवै दिशामा आन्दोलन गर्न सकिन्छ। एकल-अभिनय सिलिन्डरहरू कहिलेकाहीँ प्रयोग गरिन्छ जब लोडको वजन सिलिन्डरलाई बन्द स्थितिमा फर्काउन प्रयोग गरिन्छ।
हाइड्रोलिक सिलिन्डरहरूले दुई फरक बिन्दुहरू बीच बल स्थानान्तरण गर्दा डिजाइन र संरचनामा थप लचिलोपन प्रदान गर्दछ। विभिन्न साइजका सिलिन्डरहरूले तौल तान्न, धकेल्न र उठाउन सक्ने प्रणाली बनाउन सम्भव बनाउँछन्। बन्ड र कुनाहरू प्रणाली डिजाइनमा समावेश गर्न सकिन्छ, जुन ठाउँको अवरोध भएमा उपयोगी हुन्छ।
यद्यपि, हाइड्रोलिक सिलिन्डरहरू रैखिक धक्का र तान्नका लागि मात्र प्रयोग गर्नुपर्छ। कुनै झुकाउने क्षण वा साइड लोडहरू पिस्टन रड वा सिलिन्डरमा स्थानान्तरण गर्नु हुँदैन। यस कारणको लागि, एक सिलिन्डर आदर्श रूपमा गोलाकार बल असरको साथ एकल क्लीविस प्रयोग गरेर जोडिएको हुनुपर्छ। यसले सिलिन्डरलाई आफैं र यसले धकेल्ने भारको बीचमा कुनै पनि मिसाइलमेन्टको लागि सार्न र समायोजन गर्न अनुमति दिन्छ।
हाइड्रोलिक सिलिन्डरको कुल लम्बाइ भनेको स्ट्रोकको योगफल, पिस्टनको मोटाई, तल र टाउकोको मोटाई र जडानहरूको लम्बाइ हो। अक्सर, यो लम्बाइ मेसिनमा फिट हुँदैन। यस्तो अवस्थामा, पिस्टन रड पनि पिस्टन ब्यारेल रूपमा प्रयोग गरिन्छ, र दोस्रो पिस्टन रड थपिएको छ।
यी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर भनिन्छ। यदि सामान्य रड सिलिन्डर एकल चरण हो भने, टेलिस्कोपिक सिलिन्डरहरू 2, 3, 4, 5, वा 6 चरणहरू भएका बहु-चरण एकाइहरू हुन्। सामान्यतया, टेलिस्कोपिक हाइड्रोलिक सिलिन्डरहरू सामान्य सिलिन्डरहरू भन्दा धेरै महँगो हुन्छन्। अधिकांश टेलिस्कोपिक सिलिन्डरहरू एकल-अभिनय (पुश-मात्र) हुन्। डबल-अभिनय टेलिस्कोपिक सिलिन्डरहरू विशेष रूपमा डिजाइन र निर्माण हुनुपर्छ। तलको "कसरी सिलिन्डरले काम गर्छ" खण्डमा थप प्राविधिक जानकारी पाउन सक्नुहुन्छ।

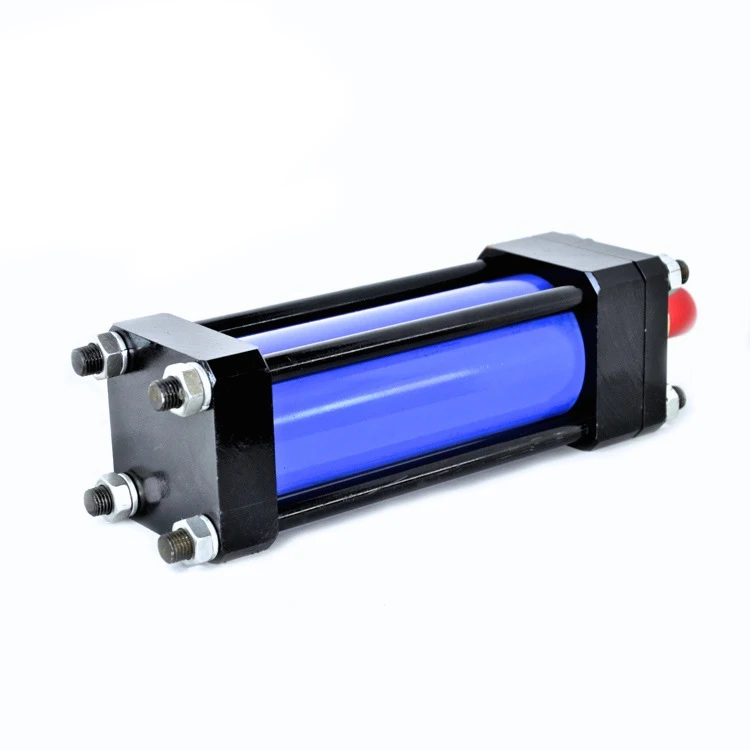

टाई रड शैली हाइड्रोलिक सिलिन्डरहरूले सिलिन्डर ब्यारेलमा दुई छेउको क्यापहरू समात्न उच्च-शक्तिको थ्रेडेड स्टिल रडहरू प्रयोग गर्छन्। यो निर्माण विधि प्रायः औद्योगिक कारखाना अनुप्रयोगहरूमा देखिन्छ। साना बोर सिलिन्डरहरूमा सामान्यतया 4 टाई रडहरू हुन्छन्, जबकि ठूला बोर सिलिन्डरहरू उत्पादन गरिएका विशाल बलहरू अन्तर्गत अन्तिम टोपीहरू राख्नको लागि 16 वा 20 टाई रडहरू आवश्यक पर्दछ।
नेशनल फ्लुइड पावर एसोसिएसन (NFPA) ले हाइड्रोलिक टाई रड सिलिन्डरको आयामलाई मानकीकृत गरेको छ। यसको मतलब विभिन्न निर्माताहरूबाट सिलिन्डरहरू एउटै माउन्टिङमा आदानप्रदान गर्न सकिन्छ। टाई रड शैलीका सिलिन्डरहरू सेवा र मर्मतका लागि पूर्ण रूपमा अलग गर्न सकिन्छ।
हामी तपाइँलाई तपाइँको विशिष्ट अनुप्रयोग, आवश्यकताहरू, र अपरेटिङ प्यारामिटरहरू पूरा गर्न टाई रड हाइड्रोलिक सिलिन्डरहरू सहित मानक र अनुकूलित हाइड्रोलिक सिलिन्डरहरू प्रदान गर्न सक्छौं। केवल हाम्रो बेस्पोक सिलिन्डर डिजाइन फारम भर्नुहोस्, र हाम्रो हाइड्रोलिक इन्जिनियरहरू मध्ये एक छिट्टै तपाईंलाई फिर्ता आउनेछ।

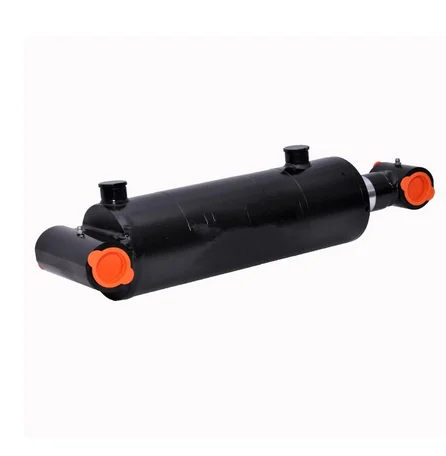

वेल्डेड बडी हाइड्रोलिक सिलिन्डरहरूमा टाई रडहरू छैनन्। ब्यारेल सिधै अन्त क्याप्समा वेल्ड गरिएको छ; पोर्टहरू ब्यारेलमा वेल्डेड छन्; र अगाडिको रड ग्रंथि सामान्यतया सिलिन्डर ब्यारेलमा थ्रेड वा बोल्ट गरिएको हुन्छ। यसले पिस्टन रड विधानसभा र रड सिलहरूलाई सेवाको लागि हटाउन अनुमति दिन्छ।
वेल्डेड बडी सिलिन्डरहरू टाई रड शैली सिलिन्डरहरूमा धेरै फाइदाहरू छन्: तिनीहरूको शरीर साँघुरो र प्रायः छोटो समग्र लम्बाइ हुन्छ, जसले तिनीहरूलाई मेसिनरीको टाइट स्पेसहरूमा राम्रोसँग फिट बनाउँछ। उच्च दबाब र लामो स्ट्रोकहरूमा टाई रड स्ट्रेचको कारण वेल्डेड सिलिन्डरहरू असफल हुँदैनन्। वेल्डेड डिजाइनले अनुकूलन सजिलो बनाउँछ। विशेष सुविधाहरू - जस्तै विशेष पोर्टहरू, अनुकूलन माउन्टहरू, र भल्भ मनिफोल्डहरू - सजिलैसँग सिलिन्डर शरीरमा थप्न सकिन्छ। वेल्डेड सिलिन्डरहरूको चिल्लो बाहिरी शरीरले बहु-चरण टेलिस्कोपिक सिलिन्डरहरू डिजाइन गर्न सम्भव बनाउँछ।
वेल्डेड बडी हाइड्रोलिक सिलिन्डरहरू मोबाइल हाइड्रोलिक उपकरण बजारमा व्यापक रूपमा प्रयोग गरिन्छ, जस्तै निर्माण उपकरण (उत्खनन र बुलडोजरहरू सहित) र सामग्री ह्यान्डलिंग उपकरणहरू (फोर्क लिफ्ट ट्रकहरू र टेल लिफ्ट गेटहरू)। तिनीहरू भारी उद्योगहरूमा पनि प्रयोग गरिन्छ, जस्तै क्रेन, तेल रिगहरू, र माथि-भूमि खननमा ठूला अफ-रोड सवारी साधनहरू।
