हाइड्रोलिक सिलिन्डरको नाममात्र दबाब मनमानी रूपमा सेट गरिएको छैन। यो व्यापक रूपमा सिलिन्डर ब्यारेल सामग्री, पर्खाल मोटाई संरचना र सिल को असर सीमा को उपज शक्ति को आधार मा गणना गरिन्छ। मानक सामान्य मोडेलहरूको नाममात्र दबाव आधारभूत डिजाइन मूल्यको रूपमा 16MPa लिन्छ।
यो प्यारामिटर साधारण कार्बन स्टील सिलिन्डर ब्यारेल, मानक polyurethane सिल र परम्परागत गाइड संरचना को सुरक्षित असर सीमा मेल खान्छ, र निर्माण मेसिनरी र ट्रेलर हाइड्रोलिक प्रणाली को लागि सबै भन्दा साधारण चयन मानक को रूप मा कार्य गर्दछ। वास्तविक सञ्चालनमा, तात्कालिक प्रभाव दबाबलाई छोटकरीमा नाममात्र दबाब भन्दा बढि अनुमति दिइन्छ, जबकि दीर्घकालीन निरन्तर कामको दबाब मूल्याङ्कन गरिएको मूल्यको 85% भन्दा बढी हुनु हुँदैन। आन्तरिक चुहावट, द्रुत सिल एजिङ र सिलिन्डर ब्यारेल विरूपणबाट बच्नको लागि यो कोर डिजाइन सिद्धान्त हो।
लामो-अवधि ओभर-रेट गरिएको दबाब अवस्थाहरूमा, सिलिन्डर ब्यारेलको भित्री पर्खालले हल्का लोचदार विकृति उत्पन्न गर्नेछ, र गाइड आस्तीन र पिस्टन रड बीचको मिल्दो खाडल परिवर्तन हुनेछ, ०.०२–०.०३ मिमीको वास्तविक सहिष्णुतालाई हानि पुर्याउँछ।
अन्तर बढ्दै जाँदा, हाइड्रोलिक तेलको पार्श्व प्रवाह तीव्र हुन्छ र पिस्टन रिंगले असमान बल बोक्छ, जसले क्रमशः आंशिक पहिरन निम्त्याउँछ। पछिल्लो चरणमा, आन्तरिक चुहावट, अपर्याप्त लिफ्टिङ फोर्स र द्रुत लोड सेटलमेन्ट जस्ता सामान्य त्रुटिहरू देखा पर्नेछ, जुन साइटमा उपकरणहरूमा बारम्बार हाइड्रोलिक विफलताको प्रमुख कारणहरू हुन्।
20 ℃–30 ℃ को परिवेश तापमान सिल सामग्री डिजाइनको लागि इष्टतम मिल्दो दायरा हो। Polyurethane र nitrile रबर सिलहरूले कठोरता, लोचदार कम्प्रेसन र तेल प्रतिरोधमा मानक मानहरू कायम राख्छन्।
यस अवस्था अन्तर्गत, सील गरिएको ओठ सिलिन्डर भित्तासँग समान रूपमा फिट हुन्छ र निरन्तर प्रीलोड राख्छ, लामो समयसम्म असामान्य पहिरन र विकृति बिना स्थिर तेल सील प्रदर्शन कायम राख्छ।

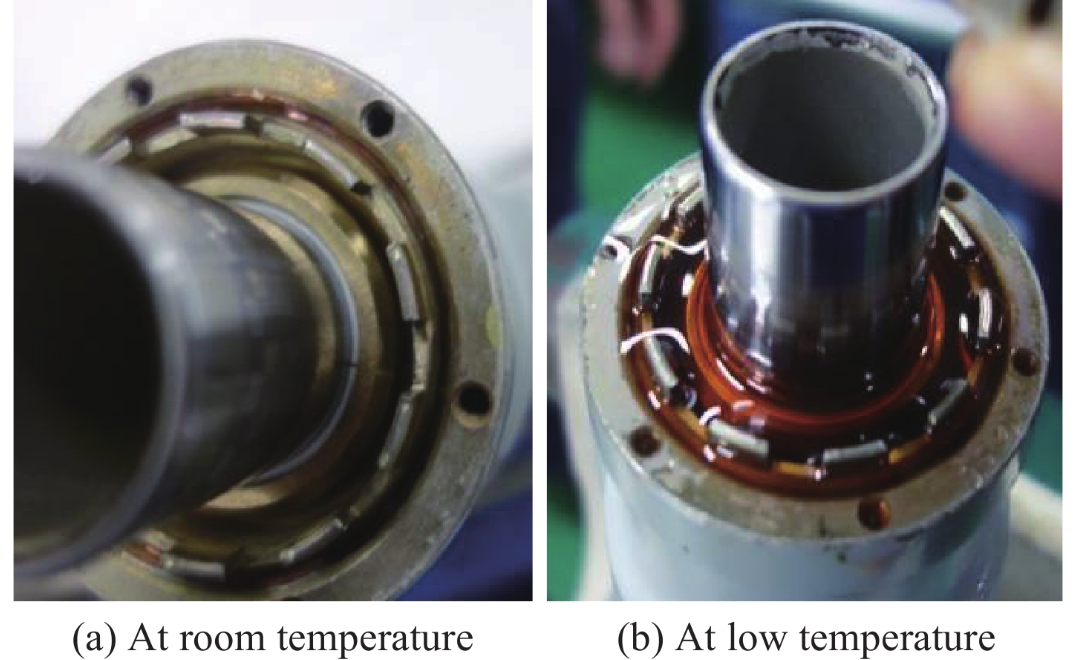

जब तापमान -15 ℃ तल झर्छ, सील सामग्रीको आणविक गतिविधि उच्च कठोरता र कम कठोरता संग घट्छ। सिलिङ ओठको फिटिङ लचिलोपन कमजोर हुन्छ र स-साना खाली ठाउँहरूलाई अनुकूलन रूपमा क्षतिपूर्ति गर्न सक्दैन, जुन कम-तापमान चुहावटको मुख्य कारण हो।
40 ℃ माथि लामो-समय सञ्चालन हाइड्रोलिक तेल अक्सिडेशन गति र कोलोइड अशुद्धता उत्पादन गर्नेछ। यस बीचमा, सील उमेर र कम लोचको साथ छिटो कडा हुन्छ, क्रमशः निरन्तर अलिकति चुहावटको कारण र समग्र परिचालन स्थिरतालाई असर गर्छ।

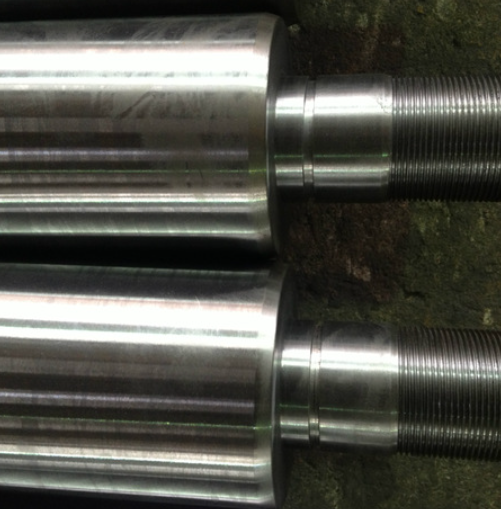

पिस्टन रडहरूमा हार्ड क्रोम इलेक्ट्रोप्लेटिंग एक मानक उद्योग सुरक्षा प्रक्रिया हो। औपचारिक मास-उत्पादित उत्पादनहरूको लागि, प्लेटिङ मोटाई 0.08mm–0.12mm भित्र कडा रूपमा नियन्त्रण गरिन्छ।
धेरै पातलो प्लेटिङले बालुवा घर्षण र क्षरणको लागि पर्याप्त प्रतिरोध प्रदान गर्न असफल हुन्छ, जसले गर्दा बाहिरी काम गर्ने अवस्थाहरूमा छोटो समयमा खरोंच र खियाको दाग हुन्छ। अत्यधिक बाक्लो प्लेटिङले आन्तरिक सतह तनाव बढाउनेछ र पिलिङ्ग, सतहको चिल्लोपनलाई हानि पुर्याउँछ र सिल पहिरनलाई गति दिन्छ।
समाप्त पिस्टन रडहरूको सतह खुरदना Ra0.2–Ra0.4μm मा नियन्त्रण गरिन्छ। यो परिशुद्धताले कम घर्षण टेलिस्कोपिक आन्दोलनको माग पूरा गर्दछ र सतहमा माइक्रो burrs को कारण सील ओठ स्क्र्याच गर्न जोगाउँछ।
अत्यधिक उच्च रफनेसले माइक्रोस्कोपिक प्रोट्रुसनहरूद्वारा सीललाई निरन्तर लगाउनेछ; जबकि अत्यधिक चिल्लो सतहले तेल भण्डारण क्षमता घटाउँछ र स्थिर तेल फिल्म बनाउन गाह्रो बनाउँछ, सुख्खा घर्षणको जोखिम बढाउँछ र सिल गर्ने घटकहरूको सेवा जीवन छोटो पार्छ।

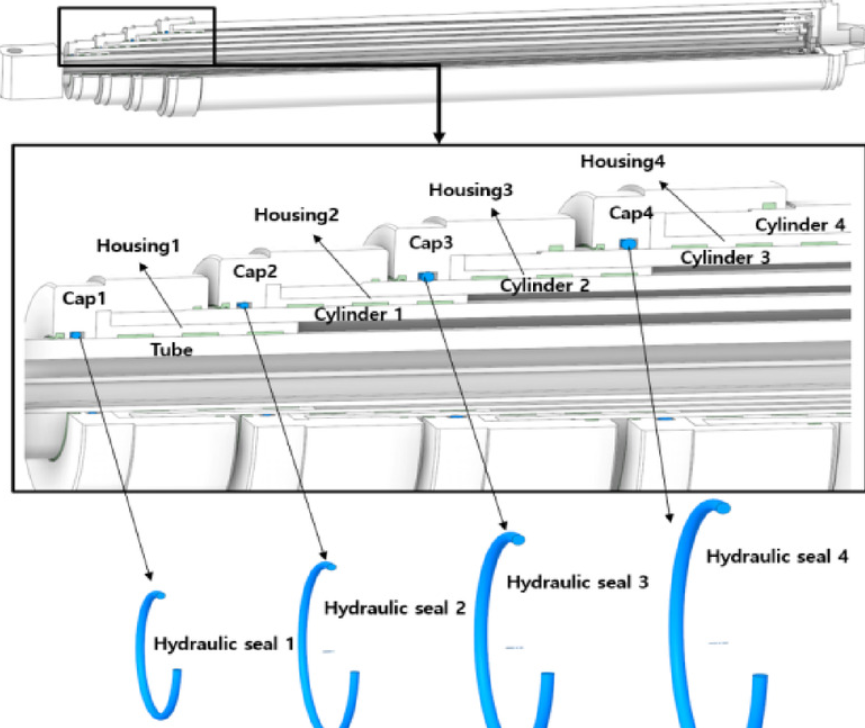

बहु-चरण हाइड्रोलिक सिलिन्डरहरूमा स्ट्रोक, प्रभावकारी अभिनय क्षेत्र र प्रत्येक चरणको तेल मार्ग व्यासमा अन्तर्निहित संरचनात्मक भिन्नताहरू छन्। सिंक्रोनस अप्टिमाइजेसन डिजाइन बिना मोडेलहरूले पूर्ण-स्ट्रोक टेलिस्कोपिक सञ्चालनको समयमा स्थिति विचलन उत्पादन गर्नेछ।
मेसिनिङ समाक्ष्यता, गाइड स्लिभ क्लियरेन्स र तेल प्रवाह वितरण बहु-चरण सिलिन्डरहरूको समक्रमण शुद्धता निर्धारण गर्ने तीन मुख्य प्रक्रिया कारकहरू हुन्।

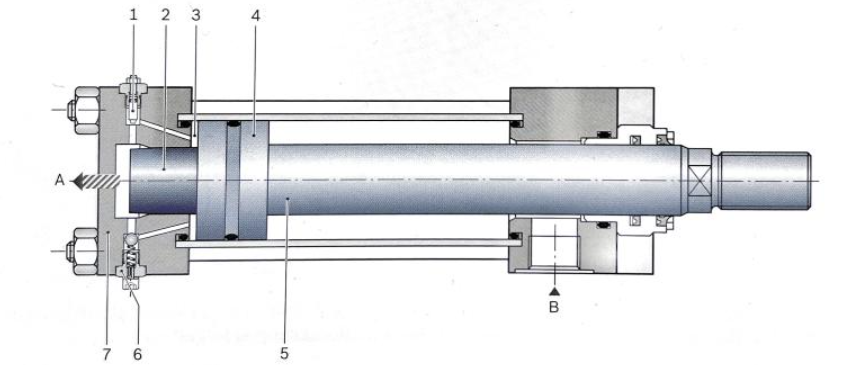

दुबै छेउमा निर्मित बफर थ्रोटल संरचनाहरूहाइड्रोलिक सिलिन्डरहरूपिस्टन र अन्तिम आवरण बीचको कडा प्रभावलाई बेवास्ता गर्दै, थ्रोटल ओरिफिसको डम्पिङ प्रभाव मार्फत स्ट्रोकको अन्त्यमा हाइड्रोलिक तेलको प्रवाह दर कम गर्नुहोस्।
उचित बफर डिजाइनले स्टार्ट-स्टप प्रभावलाई कमजोर बनाउँछ, समग्र उपकरण कम्पन कम गर्छ र वेल्डिङ सिम र माउन्टिङ कोष्ठकहरूको थकान क्षति कम गर्छ। यो विशेष गरी उच्च-फ्रिक्वेन्सी स्टार्ट-स्टप परिदृश्यहरू जस्तै वाहन-माउन्ट लिफ्टिङ, पोर्ट मेसिनरी र कृषि भारी शुल्क उपकरणहरूको लागि उपयुक्त छ।
उद्योग परिशुद्धता असेंबली मानकमा, गाइड आस्तीन र पिस्टन रड बीचको असेंबली क्लियरेन्स ०.०२ मिमी–०.०३ मिमीमा स्थिर रूपमा नियन्त्रण गरिन्छ।
धेरै सानो क्लियरेन्सले तापक्रम बढ्दा थर्मल विस्तारको कारण जामिङ र असीम टेलिस्कोपिक आन्दोलन निम्त्याउँछ; अत्यधिक क्लियरेन्सले पिस्टन रडको रेडियल शेकिङ बढाउँछ, जसले केन्द्रित सनकी भार र एकपक्षीय पहिरन निम्त्याउँछ, यसरी समग्र मर्मत चक्रलाई छोटो पार्छ।
सिलिन्डर ब्यारेल, एन्ड कभर, गाइड स्लीभ र पिस्टन रडको एसेम्बली समाक्ष्यता निर्माण र एसेम्बलीमा प्रमुख नियन्त्रण बिन्दु हो।
अत्यधिक समाक्षीयता विचलनका साथ हाइड्रोलिक सिलिन्डरहरू लामो समयसम्म विलक्षण बल अन्तर्गत काम गर्छन्, जसले एकतर्फी सिल लगाउने र स्थानीय सिलिन्डर भित्ता स्क्र्याचको सम्भावना बढाउँछ। उही स्पेसिफिकेशनका उत्पादनहरू बीच स्पष्ट सेवा जीवन भिन्नताहरूको लागि यो एक महत्त्वपूर्ण प्राविधिक कारण पनि हो।
