एकल अभिनय वायवीय सिलिन्डरले मात्र एकल दिशामा जोर वा काम गर्ने बल उत्पादन गर्दछ। यसले पिस्टनलाई यसको सुरुवाती स्थानमा फिर्ता लिनको लागि निर्मित वसन्त, वा गुरुत्वाकर्षण, तौल, वा मेकानिकल गति जस्ता बाह्य शक्तिहरू प्रयोग गर्दछ।
यी सिलिन्डरहरूमा एउटा एयर इनलेट पोर्ट मात्र हुन्छ, जसले पिस्टनलाई लक्षित स्थितिमा धकेल्न चेम्बरमा कम्प्रेस गरिएको हावा फिड गर्छ।
एकल अभिनय वायमेटिक सिलिन्डरहरू एकतर्फी कार्य कार्यहरूका लागि बनाइएका छन्, सामान्य प्रयोगहरूमा क्ल्याम्पिङ, पार्ट पोजिसनिङ, मार्किङ, छोटो स्ट्रोक चालहरू, र लाइट ड्युटी एसेम्बली कार्य समावेश छन्।

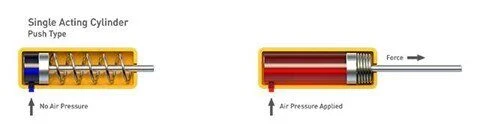

(१) हावाको चापको प्रयोगले थ्रस्ट उत्पादन गर्छ, यसरी पिस्टनलाई 'पुश' गर्छ:

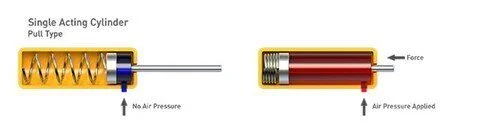

(२) हावाको चापको प्रयोगले थ्रस्ट उत्पन्न गर्छ, यसरी पिस्टनलाई 'तान्दै':
सरल, सीधा निर्माण
कम्प्याक्ट, स्पेस-कुशल निर्माण
नियन्त्रण भल्भ र एयर लाइन पाइपिंग को लागी कम लागत
समान आकारको डबल एक्टिंग सिलिन्डर बनाम आधा कम्प्रेस्ड एयर प्रयोग गर्दछ
वसन्त रिटर्न साइड एम्बियन्ट हावाको लागि खुला छ, धुलो र मलबे भित्र पस्ने अनुमति दिन्छ, जसले ब्रेकडाउन निम्त्याउँछ र सिलिन्डरको आयु छोटो बनाउँछ।
वसन्त कार्यसम्पादन समयको साथमा कमजोर हुन्छ, जसले अस्थिर स्ट्रोकको अन्त्य स्थितिहरूमा नेतृत्व गर्दछ
बोर व्यास र स्ट्रोक लम्बाइ आन्तरिक वसन्त आकार र बल द्वारा सीमित छन्
वसन्तले पिस्टनको अगाडिको आन्दोलनलाई प्रतिरोध गरेको हुनाले पुशिङ फोर्समा थोरै गिरावट

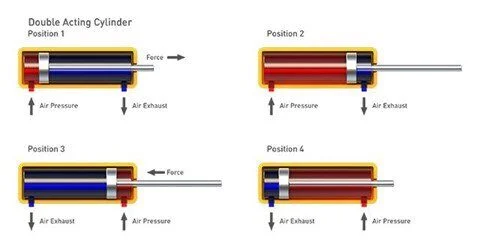

एक दोहोरो अभिनय वायवीय सिलिन्डरले दुबै दिशामा बल उत्पन्न गर्दछ, पिस्टनलाई बाहिर धकेल्छ र यसलाई भित्र तर्फ तान्छ।
यो डिजाइन दुबै छेउमा एयर पोर्टको साथ आउँदछ, र पिस्टनलाई अगाडि र पछाडि ड्राइभ गर्न दुई पोर्टहरू बीचको उच्च-दबाबको हावा डाइभर्ट गर्दछ। यो द्विदिशात्मक आन्दोलन आवश्यक पर्ने कार्यहरूको लागि अपरिहार्य छ, जस्तै औद्योगिक गेटहरू र डम्परहरू खोल्ने र बन्द गर्ने।
डबल एक्टिंग सिलिन्डरहरू सबैभन्दा व्यापक रूपमा प्रयोग हुने रैखिक एक्चुएटरहरू हुन्, वायवीय नियन्त्रण प्रणालीहरूमा लागू हुने सिलिन्डरहरूको लगभग 95% को लागि लेखांकन।
तिनीहरू हेभी-ड्युटी अपरेशनहरू, लामो स्ट्रोकहरू र उच्च-बल मागहरूका लागि इष्टतम विकल्प हुन् जुन एकल अभिनय सिलिन्डरहरू पूरा गर्न सक्दैनन्। साना डबल अभिनय मोडेलहरूले पनि विस्तारित र फिर्ता लिने स्ट्रोकहरूमा सटीक, निश्चित अन्तिम स्थितिहरू आवश्यक पर्ने कामहरूको लागि काम गर्दछ।
यहाँ तिनीहरूले कसरी काम गर्छन्:
- लगभग सबै ISO मानक वायवीय सिलिन्डरहरूले डबल अभिनय डिजाइन प्रयोग गर्दछ
- एकल अभिनय मोडेल भन्दा बोर आकार र स्ट्रोक लम्बाइ को फराकिलो दायरा
- बेस डबल एक्टिंग फ्रेमको लागि धेरै अनुकूलन परिमार्जनहरू
- मध्य-स्ट्रोक स्थितिहरूमा पिस्टन स्थिर राख्नको लागि कुनै निर्मित लक छैन
- हावा कम्प्रेसिबल छ, त्यसैले खुवाउने अनुप्रयोगहरूलाई चिल्लो, स्थिर आन्दोलनको लागि हाइड्रोलिक स्लेभ सिलिन्डर चाहिन्छ।
- लामो स्ट्रोक इकाइहरूलाई झुकाउन रोक्न र सञ्चालनलाई सहज राख्नको लागि अतिरिक्त पिस्टन रड समर्थन चाहिन्छ
