तपाईंसँग मेसिनमा मृत सिलिन्डर छ। मेसिन तल छ। तपाईलाई प्रतिस्थापन चाहिन्छ, छिटो।
मापन नगरी अर्डर गर्नुहोस् र तपाईं जुवा खेल्नुहुन्छ: नयाँ सिलिन्डरमा सही बोर छ तर गलत स्ट्रोक - यो काम पूरा हुनु अघि नै बाहिर निस्कन्छ। वा पिन आँखाहरू एक चौथाई इन्च धेरै सानो छन्। वा पोर्टहरू गलत थ्रेड हुन्। मेसिन अझै दुई हप्ता तल रहन्छ जबकि गलत भाग फिर्ता जान्छ।
सावधानीपूर्वक मापन चालीस मिनेट लाग्छ। यसले "मलाई लाग्छ कि यो यति ठूलो हो" लाई कारखानाबाट निर्माण गर्न सक्ने रेखाचित्रमा परिणत हुन्छ। प्रत्येक घण्टा तपाईले मापन गर्न बिताउनु भएको एक घण्टा हो जुन तपाईले फिट नहुने प्रतिस्थापनको लागि पर्खनु हुन्न।
यो गाइडले तपाईंलाई आवश्यक छ मापनहरू समावेश गर्दछ: बोर, रड, स्ट्रोक, समग्र लम्बाइ, माउन्टिंग, र पोर्टहरू।
- क्यालिपर (एक सस्तो 6-इन्च डिजिटल क्यालिपर ठीक छ)
- एक टेप मापन वा इस्पात शासक
- कलम र कागज (वा तपाईंको फोन)
- क्यामेरा
- सफा र्याग - नाप्नु अघि रड र पोर्टहरू सफा गर्नुहोस्
विदेशी केहि छैन। पसल फ्लोरमा यी सबै छन्।
बोर ब्यारेलको भित्री व्यास हो - पिस्टन भित्र सर्ने भाग। यसले सिलिन्डरको बल निर्धारण गर्दछ।
पिस्टन क्षेत्र = π × (बोर/2)²
यो किन महत्त्वपूर्ण छ भनेर देखाउन दुई उदाहरणहरू:
- 2000 PSI मा 3" बोर → 14,137 पाउण्ड पुश फोर्स
- 2000 PSI मा 4" बोर → 25,133 lbs पुश फोर्स
समान दबाव, 78% अधिक बल। त्यसैले कारखानाले मागेको पहिलो नम्बर बोर हो।
कसरी नाप्ने:यदि सिलिन्डर डिसेम्बल गरिएको छ भने, ब्यारेल भित्र सीधा क्यालिपर गर्नुहोस्। यदि यो अझै सम्मिलित छ भने, यसलाई जबरजस्ती नगर्नुहोस् - बोर अक्सर ब्यारेल वा डाटा प्लेट मा छापिएको छ। "3.00 BORE" वा मोडेल नम्बर जस्ता स्ट्याम्पिङ खोज्नुहोस्। हामीलाई कुनै पनि मुद्रांकनको फोटो पठाउनुहोस्; हामी मोडेलबाट बोर पढ्न सक्छौं।
रड व्यास दुई कारणहरूको लागि महत्त्वपूर्ण छ: बल र सिल फिट।

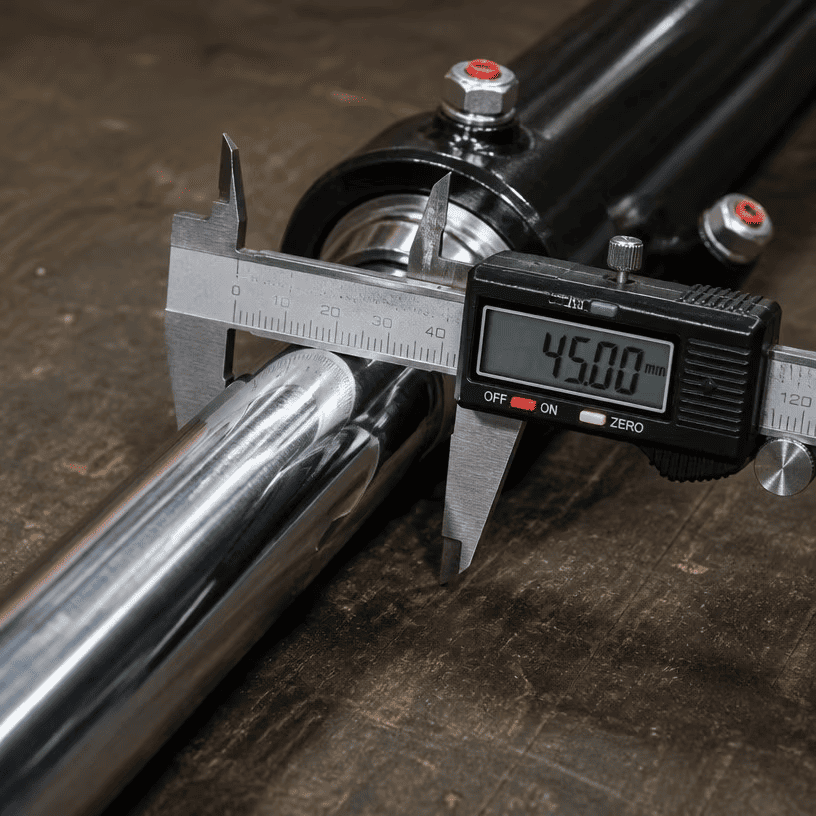

कसरी नाप्ने:क्यालिपर रड सफा छ जहाँ - ग्रन्थि नजिक, यो लगाउन सकिन्छ टिप मा होइन। पहिले यसलाई सफा गर्नुहोस्। धुलो रडले यो भन्दा ठूलो नाप्छ।
पहिरनको लागि जाँच गर्नुहोस्। यदि रडले भारी स्कोरिङ, पिटिङ्, वा सिल चल्ने ठाउँमा पाइला चालेको देखाउँछ भने, आफ्नो सोधपुछमा भन्नुहोस्। पहिरिएको रडको अर्थ मेसिनमा मिसाइलाइमेन्ट समस्या हुन सक्छ — नयाँ सिलिन्डरले कारण ठीक नभएको खण्डमा त्यसरी नै लगाउनेछ।

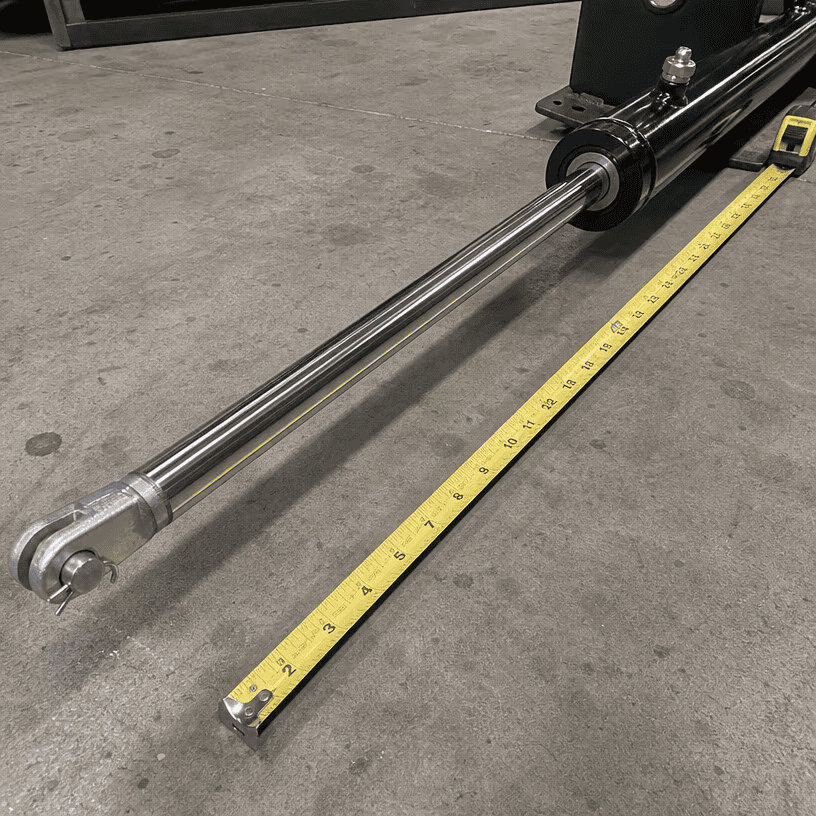

स्ट्रोक भनेको रडले यात्रा गरेको दूरी हो, पूर्ण रूपमा फिर्ता लिनेदेखि पूर्ण रूपमा विस्तारितसम्म। यो जहाँ मापन गल्तीहरू धेरै हुन्छन्।
गलत बाटो:सिलिन्डर मेसिनबाट बन्द हुँदा खुला रडबाट अनुमान गर्दै।
1. सिलिन्डर पूर्ण रूपमा फिर्ता लिइएको नाप्नुहोस् — अन्त देखि अन्त, पिन केन्द्र देखि पिन केन्द्र। यसलाई आर कल गर्नुहोस्।
2. सिलिन्डर पूर्ण रूपमा विस्तारित नाप्नुहोस् — अन्त देखि अन्त, पिन केन्द्र देखि पिन केन्द्र। यसलाई ई कल गर्नुहोस्।
3. स्ट्रोक = E − R (मानक सिलिन्डरको लागि, रड यात्रा विस्तारित र फिर्ता लिइएको बीचको समग्र लम्बाइमा भिन्नता बराबर हुन्छ)।
उदाहरण: फिर्ता 24 इन्च, विस्तारित 60 इन्च → स्ट्रोक 36 इन्च।
यदि सिलिन्डर मेसिनमा छ भने, तपाईंले स्ट्रोकलाई ठाउँमा मापन गर्न सक्नुहुन्छ: ग्रन्थीमा रडलाई चिन्ह लगाउनुहोस्, पूर्ण रूपमा विस्तार गर्नुहोस्, खुला रड नाप्नुहोस् - त्यो खुला लम्बाइ स्ट्रोक हो।
एकाइहरू कहिल्यै नमिलाउनुहोस्।सबै कुरालाई इन्चमा वा सबै मिलिमिटरमा मापन गर्नुहोस्। ३६" स्ट्रोक र ९०० एमएम स्ट्रोक भएको सिलिन्डर एउटै सिलिन्डर होइन।
माउन्टिङ भनेको सिलिन्डरले मेसिनमा कसरी संलग्न हुन्छ भन्ने हो। यो गलत अर्डरहरूको दोस्रो सबैभन्दा सामान्य स्रोत हो।

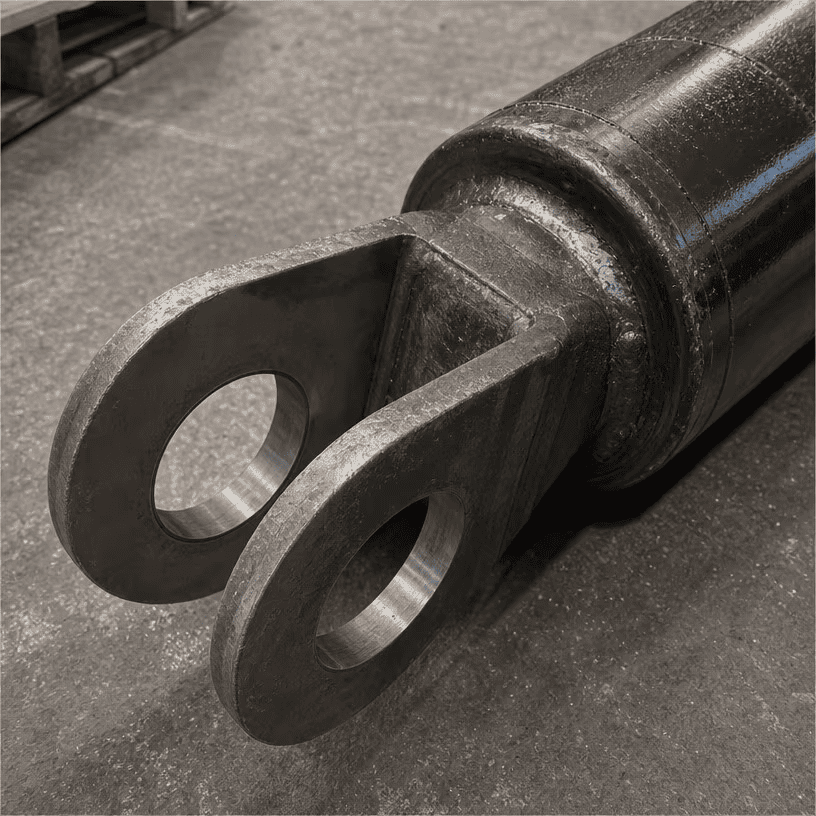

पिन आँखा (क्लिभिस): पिन प्वालको व्यास र कानको बीचको चौडाइ नाप्नुहोस्। पिन होल केन्द्रबाट ब्यारेल/रडको अन्त्यसम्मको दूरीलाई पनि ध्यान दिनुहोस् — कारखानाहरू यी आयामहरूबाट निर्माण हुन्छन्।
क्रस ट्यूब: ट्यूब बाहिर व्यास र ट्यूब छेउ बीचको दूरी मापन गर्नुहोस्।
Flange वा trunnion: बोल्ट प्वाल ढाँचा, बोल्ट आकार, र flange मोटाई नोट गर्नुहोस्। ट्रुनियनहरूका लागि, पिनको व्यास र ब्यारेलको साथमा ट्रुनियनको स्थिति।
सबैभन्दा महत्त्वपूर्ण: पिन केन्द्रहरू। जब तपाइँ समग्र लम्बाइ दिनुहुन्छ (फर्काइएको र विस्तारित), तिनीहरूलाई पिन केन्द्रमा पिन केन्द्र दिनुहोस् - त्यो मेसिनले वास्तवमा देख्ने आयाम हो। आँखाको बाहिरी भाग मापन गर्दा पिन आँखाको मोटाई दुई पटक थपिन्छ र तपाईंको प्रतिस्थापन धेरै लामो हुनेछ।
बन्दरगाहहरू जहाँ नलीहरू जडान हुन्छन्। थ्रेड गलत हुनुहोस् र केहि मिल्दैन।
चार साझा मानकहरू: SAE (UNF थ्रेड्स), NPT (टेपर्ड पाइप), BSP (ब्रिटिश समानान्तर), र मेट्रिक।

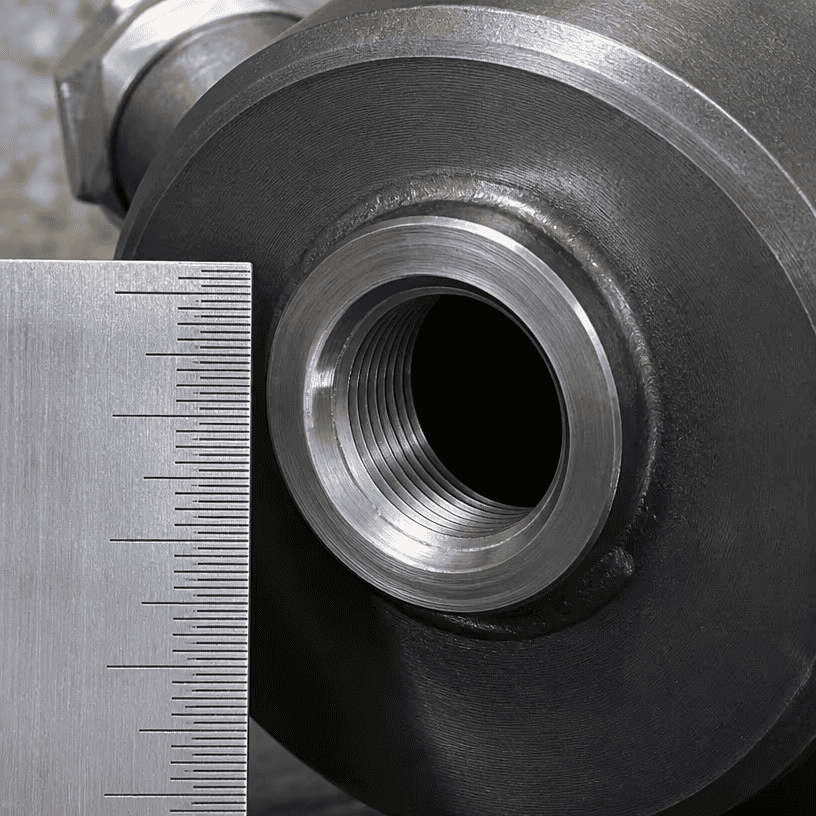

कसरी नाप्ने: क्यालिपर पोर्ट व्यास, त्यसपछि एक इन्च (इन्चको लागि) वा 10 मिमी (मेट्रिकको लागि) माथि थ्रेडहरू गणना गर्नुहोस्। तुलना गर्नुहोस्
| थ्रेड | सिलिन्डरहरूमा सामान्य आकार | नोटहरू |
|---|---|---|
| SAE O-Ring (JIC-शैली) | #6, #8, #10 | सीधा, ओ-रिंगले अनुहारलाई सील गर्दछ |
| NPT | १/४", ३/८", १/२" | टेपर्ड, थ्रेडहरूमा छापहरू |
| BSPP / BSPT | १/४", ३/८", १/२" | समानान्तर वा टेपर्ड ब्रिटिश मानक |
| मेट्रिक | M18×1.5, M22×1.5 | सीधा मेट्रिक थ्रेडहरू |
पक्का छैन? फोटोयसको छेउमा रुलरको साथ पोर्टलाई raph गर्नुहोस् र फोटो पठाउनुहोस्। हामी चित्रबाट थ्रेड पहिचान गर्छौं — अनुमान लगाउन भन्दा छिटो र सुरक्षित.
1. स्ट्रोक गलत मापन गर्दै - पछि हटाइएको र विस्तारित लम्बाइ नाप्नुको सट्टा अनुमान गर्दै।
2. आँखाको बाहिरी भागको समग्र लम्बाइ मापन गर्दै - सधैं पिन केन्द्रमा पिन केन्द्र प्रयोग गर्नुहोस्।
3. इन्च र मिलिमिटरहरू मिश्रण गर्दै - दुई एकाइ प्रणालीहरूमा उद्धृत गरिएको एउटा सिलिन्डर।
4. लगाएको डण्डी नाप्दै - जहाँ लगाएको छ त्यो रड पातलो हुन्छ; यसलाई सफा गर्नुहोस् र ग्रंथिको अन्त्यमा मापन गर्नुहोस्।
5. पिनको व्यास बिर्सिनु - बोर सही छ, माउन्टिङ प्वालहरू गलत छन्, र सिलिन्डर पिन अप हुनेछैन।
6. कुनै तस्बिरहरू छैनन् — सिलिन्डरको फोटो, डाटा प्लेट, माउन्टिङ, र पोर्टहरूले तपाईंले नम्बरहरू पठाउनु अघि आधा प्रश्नहरूको जवाफ दिन्छ।
यसलाई भर्नुहोस् र तपाईंको सोधपुछको साथ पठाउनुहोस्:
| मापन | मूल्य | एकाइ (मा / मिमी) |
|---|---|---|
| बोर | ||
| रड व्यास | ||
| स्ट्रोक | ||
| फिर्ता गरिएको लम्बाइ (पिन केन्द्रबाट पिन केन्द्रमा) | ||
| विस्तारित लम्बाइ (पिन केन्द्रबाट पिन केन्द्रमा) | ||
| माउन्टिंग प्रकार (पिन आई / क्लीविस / क्रस ट्यूब / फ्ल्यान्ज / ट्रुनियन) | ||
| पिन प्वाल व्यास (यदि पिन आँखा) | ||
| पोर्ट थ्रेड (SAE / NPT / BSP / मेट्रिक) | ||
| पोर्ट साइज | ||
| फोटोहरू संलग्न छन्? (सिलिन्डर, डाटा प्लेट, माउन्टिङ, पोर्ट) |
कार्यपत्र पठाउनुहोस्, थप:
1. सिलिन्डरका तस्बिरहरू — साइड दृश्य, माउन्टिङ समापन, पोर्टहरू, डाटा प्लेट
2. ब्यारेल मा कुनै पनि मुद्रांकन वा भाग नम्बर
3. मेसिन बनाउन र मोडेल, यदि थाहा छ
हामी तपाईंको मापनबाट प्रतिस्थापनहरू निर्माण गर्छौं, वा हामी हाम्रो क्याटलग विरुद्ध भाग नम्बर क्रस-रेफरेन्स गर्छौं — जुनसुकैले तपाईंलाई छिटो सही सिलिन्डर प्राप्त गर्छ। यदि तपाइँको मापनमा केहि जोडिएन भने, हाम्रा इन्जिनियरहरूले स्टील काट्नु अघि सोध्नेछन्। हामी अनुमान गर्दैनौं।
