हाइड्रोलिक सिलिन्डर बकलिंग गणना: किन स्ट्रोक लम्बाइ रेटेड पुश फोर्स ओभरराइड गर्दछ

I. खतरा: जब "3,000 psi" सिलिन्डर 1,200 psi मा असफल हुन्छ

 हाइड्रोलिक डिजाइनमा सामान्य र महँगो गल्ती भनेको हाइड्रोलिक प्रेसर र पिस्टन क्षेत्रको प्रयोग गरेर विशुद्ध रूपमा सिलिन्डर पुश फोर्स गणना गर्नु हो:

                                                                           F = P × एपिस्टन

यो सरल सूत्र अन्तर्गत, 3,000 psi मा 4 इन्च बोर सिलिन्डरले लगभग 37,700 lbs (167.7 kN) थ्रस्टको साथ पुश गर्नेछ। यदि सिलिन्डर स्ट्रोक मात्र 12 इन्च छ भने, रडले सजिलैसँग त्यो भारलाई ह्यान्डल गर्दछ।

जे होस्, त्यही सिलिन्डरलाई ६०-इन्च वा ८०-इन्च स्ट्रोकमा विस्तार गर्नुहोस्, र त्यही ३७,७०० पाउण्ड कम्प्रेसिभ थ्रस्ट लागू गर्दा प्रायः पिस्टन रडलाई टुथपिकले जस्तै स्न्याप वा स्थायी रूपमा झुकाउनेछ — प्रायः जब प्रणालीको दबाब 1,500 देखि psi सम्म पुग्छ।

यो विनाशकारी विफलता मोड एक भौतिक तन्य उपज विफलता होइन; यो लोचदार स्तम्भ बकलिंग छ। लामो स्ट्रोक अनुप्रयोगहरूमा, पातलो पिस्टन रडको संरचनात्मक स्थिरताले ब्यारेलको दबाब मूल्याङ्कनलाई पूर्ण रूपमा ओभरराइड गर्छ।

II। को भौतिकशास्त्रहाइड्रोलिक सिलिन्डरबकलिंग: यूलरको स्तम्भ सिद्धान्त

जब कहाइड्रोलिक सिलिन्डरकम्प्रेसिभ लोड अन्तर्गत विस्तार हुन्छ, असेंबलीले लामो, पातलो संरचनात्मक स्तम्भको रूपमा व्यवहार गर्दछ। पार्श्व अस्थिरता हुनु अघि पातलो स्तम्भले कायम राख्न सक्ने अधिकतम सैद्धान्तिक कम्प्रेसिभ लोड यूलरको क्रिटिकल बकलिंग सूत्रद्वारा नियन्त्रित हुन्छ:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

कहाँ:

• Fcr = क्रिटिकल यूलर बकलिंग लोड (N वा lbf)
• E = रड सामग्रीको लोचको मोड्युलस (सामान्य कार्बन/मिश्र इस्पातको लागि, E ≈ 200 देखि 210 GPa वा 29 × 10⁶ psi)
• I = ठोस राउन्ड रड क्रस-सेक्शन (m⁴ वा in⁴) को जडत्वको क्षेत्र क्षण
• L = कुल विस्तारित स्थापना दूरी माउन्टिङ बिन्दुहरू बीच (m वा in)
• K = सिलिन्डर माउन्टिंग अवस्थाहरूमा आधारित प्रभावकारी स्तम्भ लम्बाइ कारक
• Le = K · L = प्रभावकारी बकलिंग लम्बाइ

III। ठोस रडहरूको लागि जडताको क्षण गणना गर्दै:

व्यासको ठोस गोल पिस्टन रडको लागि dr:

                                                                            I = π dr⁴ / 64

ध्यान दिनुहोस् कि जडत्वको क्षण रड व्यास (dr⁴) को चौथो शक्तिमा निर्भर गर्दछ। यसको मतलब रड व्यासमा सानो वृद्धिले बकलिंग प्रतिरोधमा ठूलो वृद्धि सिर्जना गर्दछ:

• रडको व्यास 2.0 in बाट 2.5 in (व्यासमा 25% वृद्धि) बढाउँदा 144% (2.44×) ले बकलिंग प्रतिरोध बढाउँछ।

IV। सुरक्षित कार्य भार र सिफारिस गरिएका सुरक्षा कारकहरू गणना गर्दै

कहिल्यै सञ्चालन नगर्नुहोस् एहाइड्रोलिक सिलिन्डरयसको महत्वपूर्ण बकलिंग सीमा Fcr को नजिक। वास्तविक संसार सञ्चालनमा,हाइड्रोलिक सिलिन्डरहरूसानो विलक्षणता, माइनर पिन प्ले, एक्सेलेरेशन स्पाइक, र अपरिहार्य साइड लोडहरू अनुभव गर्नुहोस्।

स्वीकार्य डिजाइन थ्रस्ट फलोमा कठोर सुरक्षा कारक Sf समावेश हुनुपर्छ:

                                                                           फलो = Fcr / Sf

सिफारिस गरिएको सुरक्षा कारक दिशानिर्देशहरू:

• स्थिर औद्योगिक मेसिनहरू (स्वच्छ, निर्देशित): न्यूनतम Sf ≥ 2.5 देखि 3.0
• सामान्य मोबाइल मेसिनरी (डम्प ट्रेलर, लोडर, फोहोर उपकरण): न्यूनतम Sf ≥ 3.0 देखि 3.5
• उच्च जोखिम / कार्मिक लिफ्टिङ (एरियल प्लेटफर्म, बूम ट्रक, मोबाइल क्रेन): न्यूनतम Sf ≥ 3.5 देखि 4.5

V. पातलोपन अनुपात र जोन्सनको सूत्रमा संक्रमण

युलरको सूत्रले विशुद्ध लोचदार झुकाव मानेको छ र पातलो स्तम्भहरूको लागि मात्र मान्य छ जहाँ पातलोपन अनुपात λ ले स्तम्भ संक्रमण थ्रेसहोल्ड λc भन्दा बढी छ।

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

जहाँ rg = √I/A = dr / 4 gyration को त्रिज्या हो।

सामान्य 1045 वा 4140 क्रोम स्टिलको लागि, संक्रमण थ्रेसहोल्ड λc ≈ 85 देखि 105 सम्म:

• यदि λ > λc (लामो पातलो रड्स): यूलरको सूत्र प्रयोग गर्नुहोस् (लोचदार अस्थिरता द्वारा विफलता)।
• यदि λ ≤ λc (छोटो-देखि-मध्यम रड्स): जोनसनको प्याराबोलिक सूत्र वा मानक उपज शक्ति (कम्प्रेसिभ उपज वा इन्लेस्टिक बकलिंग द्वारा विफलता) प्रयोग गर्नुहोस्।

VI। 4 साझा OEM ईन्जिनियरिङ् ओभरसाइटहरू जसले बेन्ट रडहरू निम्त्याउँछ

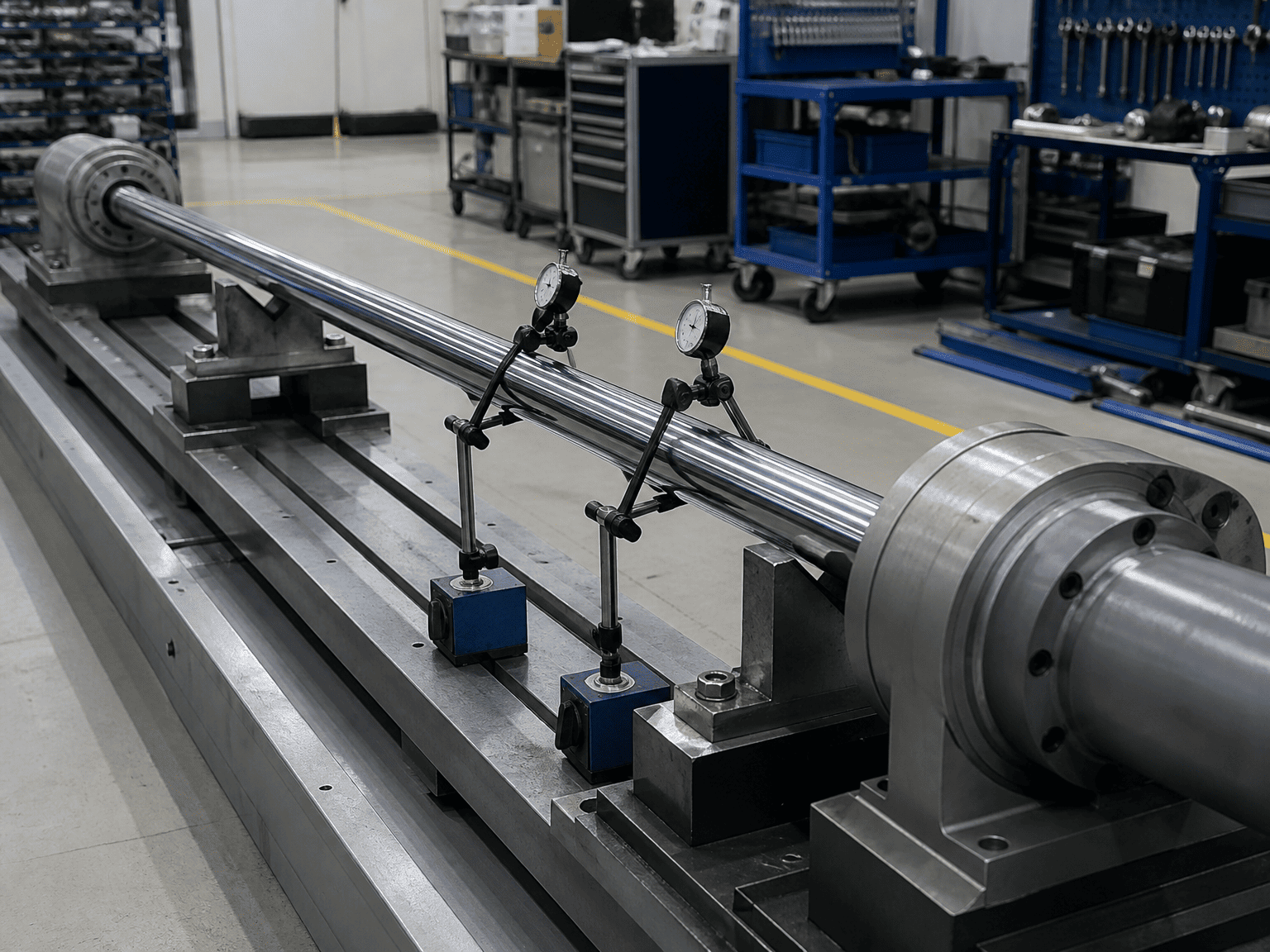

1. पूर्ण विस्तारित लम्बाइको सट्टा फिर्ता गरिएको लम्बाइमा बकलिंग गणना गर्दै:सबैभन्दा कमजोर क्षण तब हुन्छ जब रड 100% स्ट्रोकमा हुन्छ जहाँ L अधिकतममा हुन्छ।
2. मृत वजन अन्तर्गत तेर्सो साग बेवास्ता गर्दै:लामो तेर्सो सिलिन्डरहरूमा (> 2 मिटर स्ट्रोक), भारी क्रोम रड गुरुत्वाकर्षण अन्तर्गत थोरै ढल्कन्छ, निर्मित सनकी लोडिङ सिर्जना गर्दछ जसले बकलिंगलाई गति दिन्छ।
3. पिन माउन्टहरू घर्षणरहित रहन्छ भनी मान्दै:समय बित्दै जाँदा, खिया लागेका वा न ग्रीस गरिएका पिभोट पिनहरू जफत हुन्छन्, पिभोट माउन्टलाई आंशिक रूपमा लक, टर्क-स्ट्रेस गरिएको जोइन्टमा परिणत गर्दछ जसले झुक्ने क्षणहरूलाई प्रेरित गर्दछ।
4. पुनर्जनन सर्किटहरू बेवास्ता गर्दै:विभेदक/पुनर्जनशील सर्किटहरू क्याप र रड दुवै पक्षहरूलाई पूर्ण पम्प दबाबको अधीनमा राख्छन्, संरचनात्मक मार्जिन घटाउँदा पूर्ण स्तम्भ पुश बल कायम राख्छन्।

VII। HCIC सँग लामो-स्ट्रोक सिलिन्डरहरूको साइज गर्दा के पठाउने

HCIC इन्जिनियरहरूबाट पूर्ण बकलिंग प्रमाणीकरण र FEA स्तम्भ समीक्षा प्राप्त गर्न, प्रदान गर्नुहोस्:

1. अपरेटिङ सिलिन्डर बोर, स्ट्रोक, र अधिकतम हाइड्रोलिक राहत दबाव
2. मेसिन माउन्टिङ ज्यामिति र पिभोट कोष्ठक रेखाचित्र (के-फ्याक्टर पुष्टि गर्न)
3. माउन्टिङ अभिमुखीकरण (तेर्सो, ठाडो पुशिङ माथि/डाउन, वा कोणीय चाप)
4. बाह्य गाईडिङ बाधाहरू (फ्री अनगाइडेड लोड बनाम सटीक रैखिक स्लाइड रेलहरू)
5. कर्तव्य चक्र, सञ्चालन चक्र गति, र वातावरणीय अवस्था

VIII। हेभी-ड्युटी इन्जिनियरिङ् र आफू अनुकूल सिलिन्डरहरूको लागि HCIC सँग साझेदार

HCIC ले विश्वव्यापी रूपमा भारी मोबाइल र औद्योगिक उपकरणहरूको लागि प्रमाणित हाइड्रोलिक इन्जिनियरिङ, 3D CAD मोडलिङ, र अनुकूलन सिलिन्डर उत्पादन प्रदान गर्दछ।
