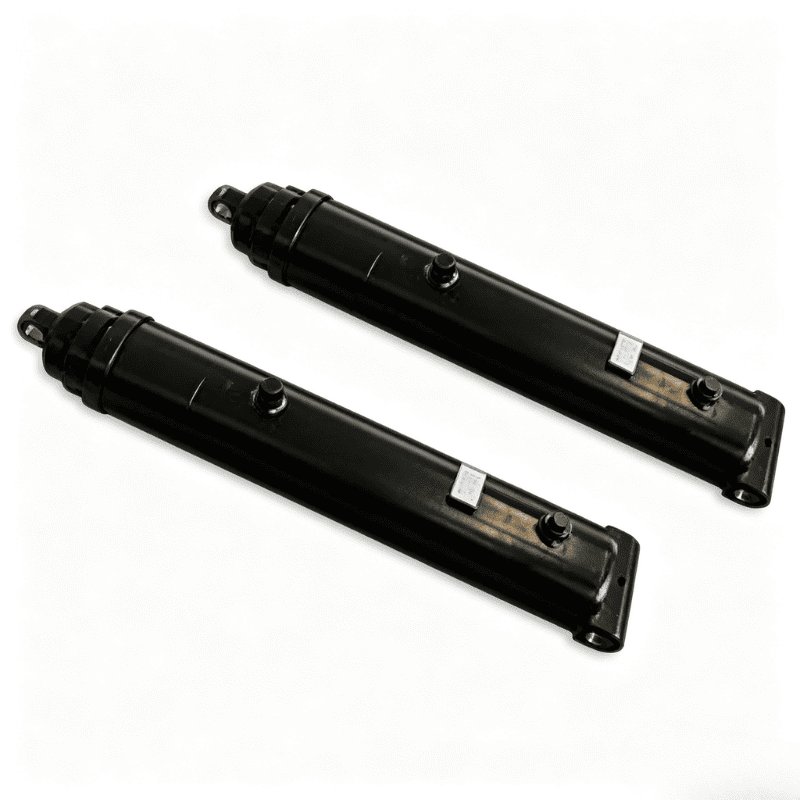

डम्प ट्रकको लागि पिन-पिन माउन्टिंग होइस्ट सिलिन्डर

63-4402-120 डम्प ट्रकको लागि 4000 श्रृंखला पिन-पिन माउन्टिङ होइस्ट सिलिन्डर हो। यसको दुई-पिन माउन्टिङ व्यवस्था एक अभिव्यक्त मेसिन स्थापनाको लागि हो जहाँ सिलिन्डरले निश्चित माउन्टिङ बिन्दुहरू बीच काम गर्दछ र जडान संरचनाको आन्दोलनलाई पछ्याउँछ।

HCIC सूचीले यस मोडेलको लागि 125.31 in (3183 mm) विस्तारित आयाम, 84.19 in (2138 mm) बन्द आयाम र 3/4 NPTF पोर्ट सूचीबद्ध गर्दछ। क्याटलगले सेल्फ-ब्लिडिङ डिजाइन, प्रि-लोड गरिएको V-प्याकिंग, फिल्ड-समायोज्य थ्रेडेड हेडनट र स्थिरताका लागि लामो असर लम्बाइ पनि पहिचान गर्छ।

यस लेखले 63-4402-120 मोडेल मात्र समेट्छ।

---

I. प्राविधिक निर्दिष्टीकरण

आयामहरूले HCIC क्याटलग रेखाचित्रमा देखाइएको अक्षर प्रयोग गर्दछ। अर्डर गर्नु अघि पूर्ण रेखाचित्र, पिन विवरणहरू, हाइड्रोलिक प्रेसर र स्थापना क्लियरेन्सहरू पुष्टि गर्नुहोस्।

---

II। पिन-पिन माउन्टिङ व्यवस्था

63-4402-120 दुई मेसिन पिनहरू बीच स्थापित छ। एउटा छेउ सिलिन्डर बडीमा जोडिन्छ र अर्को छड-अन्त माउन्टिङमा। हाइड्रोलिक सर्किटले रडलाई विस्तार वा फिर्ता लिने क्रममा, पिन केन्द्रहरूले रैखिक आन्दोलनलाई जोडिएको टिपिङ मेकानिजममा स्थानान्तरण गर्दछ।

माउन्टिंग व्यवस्थालाई सही फिटमेन्ट चाहिन्छ। अवस्थित एक्चुएटर प्रतिस्थापन गर्नु अघि, जाँच गर्नुहोस्:

- बन्द र विस्तारित पिन-केन्द्र दूरी

- पिन व्यास र असर चौडाइ

- पूर्ण आन्दोलन मार्फत Clevis संरेखण

- पोर्ट स्थिति र नली बेंड त्रिज्या

- हेडनट र रड अन्त वरिपरि क्लियरेन्स

- मेकानिकल स्टपहरू र सम्भावित साइड लोडहरू

सही क्याटलग लम्बाइले आफैले सिलिन्डर मेसिनमा फिट हुनेछ भन्ने पुष्टि गर्दैन। पूर्ण माउन्टिंग रेखाचित्र उत्पादन अघि स्वीकृत हुनुपर्छ।

---

III। HCIC द्वारा सूचीबद्ध डिजाइन सुविधाहरू

३.१ सेल्फ ब्लीडिङ डिजाइन

क्याटलगले 4000 श्रृंखला पिन-पिन सिलिन्डरको लागि स्व-रक्तस्राव डिजाइन पहिचान गर्दछ। यो सुविधाले हाइड्रोलिक प्रणाली भरिएको र उपकरण प्रक्रिया अनुसार सञ्चालन गर्दा सिलिन्डरलाई कमिसन गर्दा फँसिएको हावा छोड्न मद्दत गर्न सक्छ।

प्रणालीलाई अझै पनि उपयुक्त फिलिंग, हावा हटाउने र तेल-सफाई अभ्यासहरू आवश्यक छ। आत्म-रक्तस्रावले जलाशय, नली र जडानहरू निरीक्षण गर्ने आवश्यकतालाई हटाउँदैन।

3.2 पूर्व-लोड गरिएको V-प्याकिंग

सिलिन्डर प्रि-लोड गरिएको V-प्याकिङ र स्व-समायोजित वेभ स्प्रिङ एनर्जाइजरसँग सूचीबद्ध छ। क्याटलगले एक विकल्पको रूपमा सक्रिय "Z" सील प्याकेजलाई पनि पहिचान गर्दछ। अन्तिम सील व्यवस्था हाइड्रोलिक तरल पदार्थ, तापमान र सञ्चालन अवस्था अनुसार पुष्टि गर्नुपर्छ।

3.3 थ्रेडेड हेडनट र फिल्ड सील समायोजन

थ्रेडेड हेडनट थप बल र फिल्ड सील समायोजनको लागि सूचीबद्ध गरिएको छ। यसले मर्मत कर्मचारीहरूलाई सिल-सम्बन्धित कामको लागि परिभाषित सेवा इन्टरफेस दिन्छ। कुनै पनि सेवा सञ्चालन गर्नु अघि, हाइड्रोलिक प्रेसरलाई अलग गर्नुहोस्, जडान गरिएको संरचनालाई समर्थन गर्नुहोस् र मेसिनको सुरक्षित मर्मत प्रक्रिया पालना गर्नुहोस्।

3.4 लामो असर लम्बाइ

HCIC ले स्थिरताको लागि लामो असर लम्बाइ सूचीबद्ध गर्दछ। यो एक एक्चुएटरसँग सान्दर्भिक छ जसले दुई पिनहरू बीचको एक स्पष्ट संरचना सार्छ। उचित पिन पङ्क्तिबद्धता, क्लीभिस अवस्था र मेसिन-साइड निर्देशन अझै आवश्यक छ किनभने सिलिन्डर अनियन्त्रित साइड लोडिङको लागि क्षतिपूर्ति गर्ने उद्देश्यले होइन।

---

IV। कार्य सिद्धान्त

हाइड्रोलिक दबाबले रैखिक रड आन्दोलन सिर्जना गर्न पिस्टनमा कार्य गर्दछ। सिलिन्डरको शरीर र रडको अन्त्यले दुई पिन गरिएको जडानहरू मार्फत त्यो आन्दोलनलाई प्रसारण गर्दछ। हाइड्रोलिक पम्प र नियन्त्रण भल्भले तेल प्रवाह निर्धारण गर्दछ, जबकि सर्किटको दबाब सुरक्षाले सञ्चालन अवस्थाहरूलाई सीमित गर्दछ।

मोडेल 63-4402-120 को लागि, क्याटलगले उपलब्ध स्ट्रोक खाम जाँच गर्न प्रयोग गरिएको बन्द र विस्तारित आयामी मानहरू दिन्छ। मेसिन डिजाइनरले टिपिङ ढाँचाले सिलिन्डरलाई अनावश्यक लोड पथमा बाइन्डिङ, बटम आउट वा जबरजस्ती नगरी यसको पूर्ण दायराबाट सार्न सक्छ भनी पुष्टि गर्नुपर्छ।

---

V. मुख्य उत्पादन लाभहरू

- अभिव्यक्त टिपिङ उपकरणको लागि पिन-पिन माउन्ट

- 125.31 in / 3183 mm सूची-सूचीबद्ध विस्तारित आयाम

- 3/4 NPTF हाइड्रोलिक पोर्ट

- HCIC द्वारा सूचीबद्ध आत्म-रक्तस्राव डिजाइन

- स्व-समायोजित वेभ स्प्रिङ एनर्जाइजरको साथ पूर्व-लोड गरिएको V-प्याकिंग

- क्याटलगमा सूचीबद्ध वैकल्पिक ऊर्जावान "Z" सील प्याकेज

- थपिएको बल र फिल्ड सील समायोजनको लागि थ्रेडेड हेडनट

- स्थिरताको लागि लामो असर लम्बाइ

- स्थापना योजनाको लागि इन्च र मिलिमिटर आयामहरू

---

VI। आवेदन र फिटमेन्ट

4000 श्रृंखला HCIC सूचीमा हाइड्रोलिक टिपिङ समाधानको रूपमा प्रस्तुत गरिएको छ। मोडेल 63-4402-120 विचारको लागि उपयुक्त छ जहाँ उपकरणलाई पिन-पिन सिलिन्डर चाहिन्छ र मेसिन इन्टरफेस सूचीबद्ध आयामी खामसँग मेल खान्छ।

खरिदकर्ताले लोड मार्ग, पिन पङ्क्तिबद्धता, सञ्चालन गति, दबाब, तेल प्रकार र नली मार्ग प्रमाणित गर्नुपर्छ। लामो विस्तारित आयामले स्थापना योजनालाई विशेष रूपमा महत्त्वपूर्ण बनाउँछ: फिटमेन्ट पुष्टि गर्नु अघि यातायात वा तह स्थिति, पूर्ण टिपिङ स्थिति र सबै मध्यवर्ती स्थितिहरू जाँच गर्नुहोस्।

---

VII। उद्धरणको लागि आवश्यक जानकारी

परियोजना-विशेष समीक्षा प्राप्त गर्न निम्न विवरणहरू प्रदान गर्नुहोस्:

1. मेसिन प्रकार र टिपिङ प्रकार्य

२. अवस्थित बन्द र विस्तारित पिन केन्द्रहरू

3. पिन व्यास, clevis चौडाई र असर व्यवस्था

4. आवश्यक कामको दबाब र पम्प प्रवाह

5. हाइड्रोलिक तरल पदार्थ र सञ्चालन तापमान

6. पोर्ट अभिमुखीकरण र नली मार्ग

7. सील प्राथमिकता वा तरल पदार्थ अनुकूलता आवश्यकता

8. मेकानिकल स्टप र क्लियरेन्स जानकारी

9. मात्रा र गन्तव्य

10. अवस्थित रेखाचित्र, नमूना मापन वा फोटोहरू

यी विवरणहरूले सिलिन्डर आयामहरूलाई नाममात्र मोडेल नामको विरुद्धमा नभई वास्तविक मेसिनमा जाँच गर्न अनुमति दिन्छ।

---

VIII। FAQ

---

IX। HCIC को बारेमा

HCIC ले औद्योगिक अनुप्रयोगहरूको लागि हाइड्रोलिक सिलिन्डर र हाइड्रोलिक पावर एकाइहरू निर्माण गर्दछ। यसको आधिकारिक वेबसाइटले मानक, उद्देश्य-निर्मित र अनुकूलन हाइड्रोलिक समाधानहरू प्रस्तुत गर्दछ।

63-4402-120 प्रतिस्थापन वा OEM परियोजनाको लागि, अवस्थित सिलिन्डर रेखाचित्र र मेसिन इन्टरफेस विवरणहरू पठाउनुहोस्। HCIC ले फिटमेन्टको समीक्षा गर्न र उत्पादन अघि अन्तिम कन्फिगरेसन पुष्टि गर्न सक्छ।

X. उद्धरण अनुरोध गर्नुहोस्

मोडेल 63-4402-120 को लागि, प्राविधिक समीक्षाको लागि HCIC लाई मेसिनको रेखाचित्र, पिन आयाम, सञ्चालन अवस्था र आवश्यक मात्रा पठाउनुहोस्।
