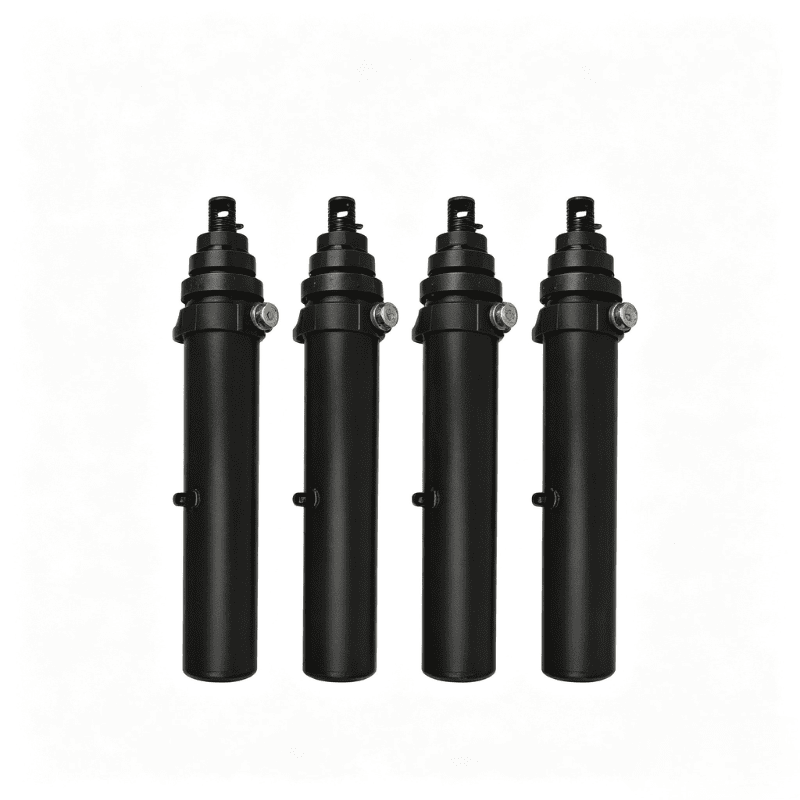

ट्रेलरको लागि पिन-पिन माउन्टिंग टिपिङ सिलिन्डर

63-4402-104 ट्रेलरको लागि 4000 श्रृंखला पिन-पिन माउन्टिंग टिपिङ सिलिन्डर हो। यसको पिन-टु-पिन माउन्टिङ ढाँचाले सिलिन्डरलाई छुट्टै फ्ल्यान्ज वा खुट्टा माउन्टिङ व्यवस्थाको आवश्यकता बिना दुई मेसिन माउन्टिङ बिन्दुहरू बीच जडान गर्न अनुमति दिन्छ।

सूचीमा 108.56 in (2757 mm) विस्तारित आयाम, 71.94 in (1827 mm) बन्द आयाम र 3/4 NPTF पोर्ट सूचीबद्ध छन्। सिलिन्डरले सेल्फ ब्लीडिङ डिजाइन, प्रि-लोड गरिएको V-प्याकिङ र क्याटलगमा देखाइएको माउन्टिङ व्यवस्थामा स्थिर सञ्चालनलाई समर्थन गर्ने उद्देश्यले लामो असर लम्बाइ पनि प्रयोग गर्दछ।

यस लेखले 63-4402-104 मोडेल मात्र समेट्छ।

---

I. प्राविधिक विनिर्देशहरू

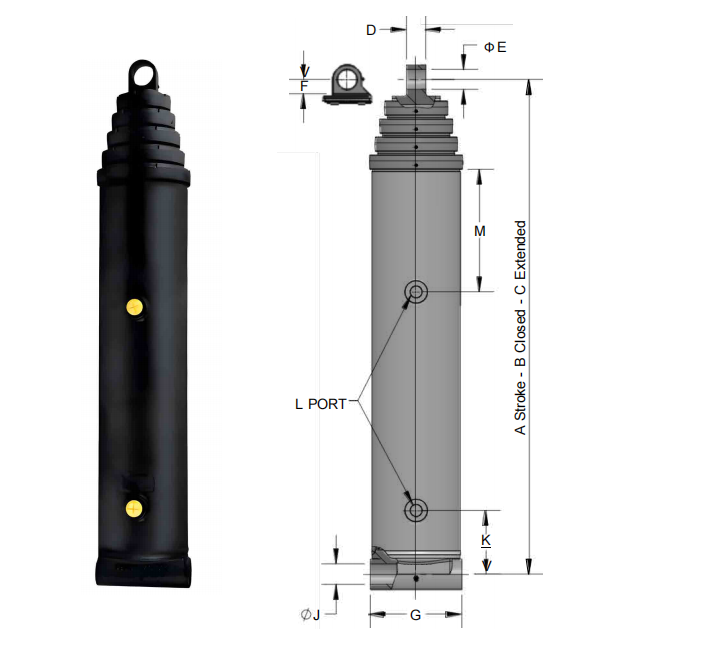

अक्षर A देखि M ले HCIC क्याटलगमा आयामी रेखाचित्रलाई जनाउँछ। अर्डर गर्नु अघि पूर्ण स्थापना रेखाचित्र, पिन आयामहरू, काम गर्ने दबाब र हाइड्रोलिक सर्किट आवश्यकताहरू पुष्टि गर्नुहोस्।

---

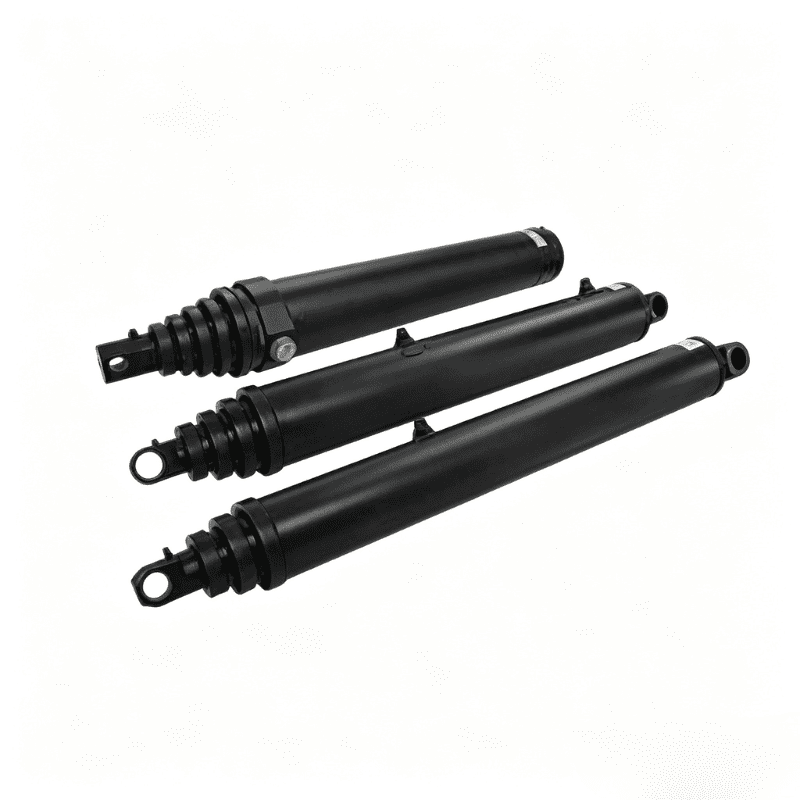

II। पिन-पिन माउन्टिंग डिजाइन

एउटा पिन-पिन हाइड्रोलिक सिलिन्डर दुई क्लीभिस वा लग बिन्दुहरू बीच स्थापना गरिएको छ। सिलिन्डर बडी र रड-एन्ड जडानले पिन मार्फत मेशिन लोड स्थानान्तरण गर्दछ। यो लेआउट सामान्य छ जहाँ एक्चुएटरले टिपिंग बडी, लिङ्केज वा अन्य स्पष्ट संरचनाको आन्दोलनलाई पछ्याउनु पर्छ।

फिट बन्द र विस्तारित आयामहरू भन्दा बढी द्वारा निर्धारण गरिन्छ। खरिदकर्ताले जाँच गर्नुपर्छ:

- दुबै छेउमा पिन-केन्द्र दूरीहरू

- पिन व्यास र उपलब्ध असर चौडाइ

- क्लिभिस क्लियरेन्स र पङ्क्तिबद्धता

- हाइड्रोलिक पोर्ट दिशा

- पूर्ण स्ट्रोक मार्फत नली आन्दोलन

- टाउको र रडको छेउमा मेकानिकल क्लियरेन्स

63-4402-104 लाई समग्र लम्बाइबाट मात्र नभई स्वीकृत आयामी रेखाचित्रबाट चयन गर्नुपर्छ।

---

III। क्याटलगमा सूचीबद्ध निर्माण सुविधाहरू

३.१ सेल्फ ब्लीडिङ डिजाइन

क्याटलगले आत्म-रक्तस्राव डिजाइन पहिचान गर्दछ। व्यावहारिक स्थापना कार्यमा, यसले कमीशनको समयमा सिलिन्डरमा रहेको फँसिएको हावाको मात्रा कम गर्न मद्दत गर्न सक्छ। मेसिन सर्किट अझै पनि उपकरण निर्माताको प्रक्रिया अनुसार भर्न र शुद्ध गर्न आवश्यक छ।

3.2 पुनः लोड गरिएको V-Packing

सूचीबद्ध सिलिङ व्यवस्थाले स्व-समायोजित वेभ स्प्रिङ एनर्जाइजरको साथ पूर्व-लोड गरिएको V-प्याकिंग प्रयोग गर्दछ। क्याटलगले एक विकल्पको रूपमा सक्रिय "Z" सील प्याकेजलाई पनि पहिचान गर्दछ। अन्तिम सील कन्फिगरेसन हाइड्रोलिक तरल पदार्थ, तापमान दायरा र अनुप्रयोगको काम गर्ने अवस्थाहरूको लागि पुष्टि गरिनुपर्छ।

3.3 थ्रेडेड हेडनट

थ्रेडेड हेडनट थप बल र फिल्ड सील समायोजनको लागि सुविधाको रूपमा सूचीबद्ध गरिएको छ। सील निरीक्षण वा समायोजन आवश्यक हुँदा यसले व्यावहारिक सेवा इन्टरफेस पनि प्रदान गर्दछ। कुनै पनि क्षेत्र समायोजनले अनुमोदित मर्मत प्रक्रियाको पालना गर्नुपर्छ र दबाब अलगाव र सुरक्षित विघटन अभ्यासहरू प्रतिस्थापन गर्नु हुँदैन।

3.4 लामो असर लम्बाइ

क्याटलगले स्थिरताको लागि लामो असर लम्बाइ सूचीबद्ध गर्दछ। पिन-पिन स्थापनामा, निर्देशन महत्त्वपूर्ण छ किनभने एक्चुएटरले चलिरहेको संरचनालाई पछ्याउँछ। सही पङ्क्तिबद्धता र उचित पिन अवस्था आवश्यक रहन्छ; लामो असर लम्बाइले सिलिन्डरलाई अनियन्त्रित साइड लोडिङको लागि उपयुक्त बनाउँदैन।

---

IV। कार्य सिद्धान्त

63-4402-104 ले हाइड्रोलिक दबावलाई रैखिक आन्दोलनमा रूपान्तरण गर्दछ। जब तेल उपयुक्त पोर्टमा प्रवेश गर्दछ, दबाबले पिस्टन क्षेत्रमा कार्य गर्दछ र रडलाई बाहिर वा भित्री रूपमा चलाउँछ। रड-एन्ड र क्याप-एन्ड पिनहरूले त्यो आन्दोलनलाई जोडिएको टिपिङ मेकानिजममा स्थानान्तरण गर्दछ।

प्रयोगयोग्य आन्दोलन क्याटलगमा बन्द र विस्तारित आयामहरूद्वारा परिभाषित गरिएको छ। हाइड्रोलिक भल्भ, पम्प प्रवाह, राहत सुरक्षा र मेसिन ज्यामितिले सेवामा उपलब्ध वास्तविक गति र बल निर्धारण गर्दछ।

सिलिन्डरलाई एक स्वतन्त्र लिफ्टिङ उपकरणको रूपमा व्यवहार गर्नु हुँदैन। यसको चयन हाइड्रोलिक सर्किट र यसलाई पिन गरिएको मेकानिकल संरचनासँग मेल खानुपर्छ।

---

V. मुख्य उत्पादन लाभहरू

- अभिव्यक्त हाइड्रोलिक उपकरणहरूको लागि पिन-पिन माउन्टिङ

- 108.56 in / 2757 mm सूची-सूचीबद्ध विस्तारित आयाम

- 3/4 NPTF हाइड्रोलिक पोर्ट

- HCIC द्वारा सूचीबद्ध आत्म-रक्तस्राव डिजाइन

- स्व-समायोजित वेभ स्प्रिङ एनर्जाइजरको साथ पूर्व-लोड गरिएको V-प्याकिंग

- क्याटलगमा सूचीबद्ध वैकल्पिक ऊर्जावान "Z" सील प्याकेज

- थपिएको बल र फिल्ड सील समायोजनको लागि थ्रेडेड हेडनट

- स्थिरताको लागि लामो असर लम्बाइ

- बन्द र विस्तारित आयामहरू दुवै इन्च र मिलिमिटर एकाइहरूमा उपलब्ध छन्

---

VI। आवेदन र फिटमेन्ट

क्याटलगले 4000 श्रृंखला पिन-पिन सिलिन्डरलाई हाइड्रोलिक टिपिङ समाधानहरू अन्तर्गत राख्छ। 63-4402-104 उपकरणहरूको लागि विचार गर्न सकिन्छ जहाँ सिलिन्डर दुई पिनहरू बीच माउन्ट हुनुपर्छ र उपलब्ध स्थापना खाम क्याटलग आयामहरूसँग मेल खान्छ।

फिटमेन्ट पुष्टि गर्नु अघि, पूर्ण मेसिन आन्दोलनको समीक्षा गर्नुहोस्। सिलिन्डरमा पूर्ण फिर्ता लिने र विस्तारमा पर्याप्त क्लियरेन्स हुनुपर्छ, र टिपिङ संरचना सर्दा पिनहरू पङ्क्तिबद्ध रहनुपर्छ। नली राउटिङ पनि जाँच गरिनुपर्छ ताकि 3/4 NPTF जडान नली निर्माताको सीमाभन्दा बाहिर घुम्न वा झुकाउनको लागि खुला नहोस्।

---

VII। उद्धरणको लागि आवश्यक जानकारी

तपाईको सोधपुछको साथ निम्न जानकारी पठाउनुहोस्:

1. मेसिन प्रकार र सिलिन्डर प्रकार्य

2. अवस्थित पिन-केन्द्र आयामहरू

3. पिन व्यास र clevis चौडाई

4. आवश्यक बन्द र विस्तारित लम्बाइ

5. कामको दबाब र पम्प प्रवाह

6. हाइड्रोलिक तरल पदार्थ र सञ्चालन तापमान

7. पोर्ट अभिमुखीकरण र नली मार्ग

8. आवश्यक सील विकल्प

9. मात्रा र डेलिभरी गन्तव्य

10. अवस्थित सिलिन्डर रेखाचित्र वा स्पष्ट फोटोहरू

एउटा रेखाचित्र विशेष गरी महत्त्वपूर्ण हुन्छ जब प्रतिस्थापन सिलिन्डर अवस्थित टिपिङ मेकानिज्ममा फिट हुनुपर्छ।

VIII। FAQ

---

IX। HCIC को बारेमा

HCIC ले औद्योगिक अनुप्रयोगहरूको लागि हाइड्रोलिक सिलिन्डर र हाइड्रोलिक पावर एकाइहरू निर्माण गर्दछ। कम्पनीको आधिकारिक वेबसाइटले मानक, उद्देश्य-निर्मित र अनुकूलन हाइड्रोलिक समाधानहरू प्रस्तुत गर्दछ।

प्रतिस्थापन वा OEM सोधपुछको लागि, मेसिन रेखाचित्र र पूर्ण सिलिन्डर आयामहरू पठाउनुहोस्। HCIC ले अन्तिम विनिर्देश पुष्टि गर्नु अघि फिटमेन्ट आवश्यकताहरूको समीक्षा गर्न सक्छ।

---

X. उद्धरण अनुरोध गर्नुहोस्

मोडेल 63-4402-104 को लागि, प्राविधिक समीक्षाको लागि HCIC लाई अवस्थित सिलिन्डर रेखाचित्र, पिन आयाम, कामको अवस्था र आवश्यक मात्रा पठाउनुहोस्।
