OEM प्रतिस्थापन योजनाको लागि 53-4592-72 पिन-देखि-पिन हाइड्रोलिक सिलिन्डर आयामहरू, 71.94-इन्च स्ट्रोक, 3/4-इन्च NPTF पोर्ट र 155 lb क्याटलग वजनको समीक्षा गर्नुहोस्।
Stroke:
1,827 मिमीClosed length:
930mmExtended length:
2757 मिमीPort:
NPTF मा 3/453-4592-72 पिन-टु-पिन हाइड्रोलिक सिलिन्डर HCIC-2026 सूचीमा सूचीबद्ध 4000 श्रृंखला मोडेल हो। प्रतिस्थापन वा OEM परियोजनाको लागि यसको मुख्य मान आयामी हो: क्याटलगले स्ट्रोक, बन्द र विस्तारित लम्बाइ, माउन्टिंग ज्यामिति, पोर्ट, तेलको मात्रा र एक उत्पादन पङ्क्तिमा वजन पहिचान गर्दछ।
यस प्रकारको सिलिन्डर स्ट्रोक द्वारा मात्र चयन गरिएको छैन। पिन सेन्टर, माउन्टिङ इयर, वरपरको क्लियरेन्स, हाइड्रोलिक जडान र उपलब्ध सेवा स्पेस सबै मेसिनसँग मिल्नुपर्छ। अवस्थित एकाइ प्रतिस्थापन गर्ने क्रेताको लागि, सबैभन्दा सुरक्षित सुरूवात बिन्दु हालको सिलिन्डर रेखाचित्र वा क्षेत्र मापनको पूर्ण सेट हो।

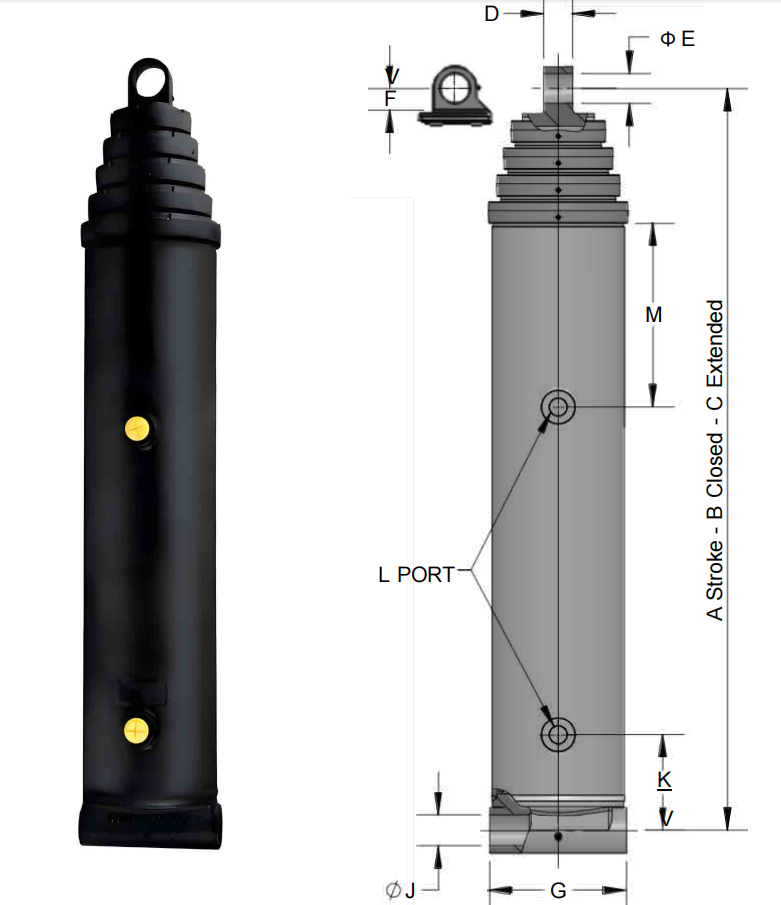

| वस्तु | इन्च मान | मेट्रिक मान |
|---|---|---|
| मोडेल | ५३-४५९२-७२ | ५३-४५९२-७२ |
| शृङ्खला | 4000 श्रृंखला | 4000 श्रृंखला |
| स्ट्रोक, ए | ७१.९४ इन्च | 1,827 मिमी |
| बन्द लम्बाइ, बी | ३६.६२ इन्च | 930 मिमी |
| विस्तारित लम्बाइ, सी | १०८.५६ इन्च | 2,757 मिमी |
| आयाम D | १.५० इन्च | 38 मिमी |
| आयाम ई | २.०६ इन्च | 52 मिमी |
| आयाम एफ | २.०० इन्च | 51 मिमी |
| आयाम G | ७.०० इन्च | 178 मिमी |
| आयाम जे | २.०६ इन्च | 52 मिमी |
| आयाम K | १९.५० इन्च | 495 मिमी |
| पोर्ट | NPTF मा 3/4 | NPTF मा 3/4 |
क्याटलग पृष्ठले यस मोडेलको लागि विश्वव्यापी दबाव मूल्याङ्कन, लोड मूल्याङ्कन वा मेसिन-विशिष्ट प्रदर्शन ग्यारेन्टी दिँदैन। ती आवश्यकताहरू वास्तविक उपकरणको लागि पुष्टि हुनुपर्छ।
एक पिन-टु-पिन सिलिन्डरले दुई माउन्टिङ बिन्दुहरू मार्फत गति स्थानान्तरण गर्दछ। एउटा छेउ निश्चित कोष्ठकमा जडान हुन्छ र अर्को चलिरहेको संरचनामा जडान हुन्छ। तेलले सिलिन्डरको लम्बाइ परिवर्तन गर्दा, दुई पिनहरू बीचको दूरी परिवर्तन हुन्छ र मेशिन यसको डिजाइन गरिएको चाप मार्फत सर्छ।
यसले विस्तारित र बन्द लम्बाइ महत्त्वपूर्ण बनाउँछ। 53-4592-72 पङ्क्तिले 36.62 इन्च बन्द र 108.56 इन्च विस्तारित सूचीबद्ध गर्दछ। फरक क्याटलग स्ट्रोक सन्दर्भ हो, तर मेसिनलाई अझै पनि सिलिन्डर, पिन, कोष्ठक, नली र संरचनाको पूर्ण यात्रा मार्गको लागि पर्याप्त भौतिक कोठा चाहिन्छ।
D, E, F, G, J र K आयामहरू प्रतिस्थापनको समयमा पनि महत्त्वपूर्ण हुन्छन्। तिनीहरूले सिलिन्डर शरीर, माउन्टिङ हार्डवेयर, पिन स्थान र जडान खाम बीचको सम्बन्धलाई नियन्त्रण गर्न सक्छन्। एक सिलिन्डर जसमा सही स्ट्रोक छ तर गलत माउन्ट ज्यामितिले महँगो स्थापना समस्या सिर्जना गर्न सक्छ।
बन्द र विस्तारित मेसिन स्थितिहरूमा स्थापित पिन केन्द्रहरू मापन गर्नुहोस्। पिन व्यास, कोष्ठक चौडाइ, कान स्पेसिंग, बुशिंग अवस्था र लोड संयुक्त प्रवेश गर्ने दिशा जाँच गर्नुहोस्। फरक माउन्टिङ खामको लागि डिजाइन गरिएको कोष्ठकमा प्रतिस्थापनलाई जबरजस्ती नगर्नुहोस्।
साइटको प्रक्रिया अनुसार सुरक्षित रूपमा पृथक हाइड्रोलिक सर्किटको साथ मेसिनलाई यसको पूर्ण मेकानिकल दायरा मार्फत सार्नुहोस्। सिलिन्डर बडी, रड, कोष्ठक, गार्ड, नली र नजिकैको संरचना बीचको हस्तक्षेप खोज्नुहोस्। विस्तारित लम्बाइ यस चेकको एक भाग मात्र हो।
सूचीले NPTF पोर्टमा 3/4 सूचीबद्ध गर्दछ। मेसिन द्वारा प्रयोग गरिएको फिटिंग मानक र सील विधि मिलाउनुहोस्। पूर्ण पिन-टु-पिन आन्दोलनको लागि पर्याप्त नली लम्बाइ छोड्नुहोस्, रबिङ, तीखो झुकाव र चलिरहेको स्टिलवर्कसँग सम्पर्क रोक्दै।
सूचीमा 1.3 ग्यालन तेलको मात्रा र 4.0 ग्यालन विस्तारित तेल भोल्युम भरिएको छ। यी मानहरू योजनाको लागि उपयोगी छन्, तर पूर्ण प्रणालीमा नलीको भोल्युम, भल्भको मात्रा, जलाशय स्तर र मेसिनको सञ्चालन स्थिति पनि समावेश छ। कमीशन गर्नु अघि काम गर्ने तेल स्तर पुष्टि गर्नुहोस्।
53-4592-72 लाई OEM उपकरण वा प्रतिस्थापन परियोजनाहरूको लागि समीक्षा गर्न सकिन्छ जसलाई 71.94-इन्च क्याटलग स्ट्रोकको साथ परिभाषित पिन-टु-पिन हाइड्रोलिक सिलिन्डर चाहिन्छ। यो विशेष गरी सान्दर्भिक हुन्छ जब खरिदकर्तासँग मापन गर्नको लागि रेखाचित्र वा अवस्थित सिलिन्डर हुन्छ र सामान्य सिलिन्डर सिफारिसको सट्टा आयामी मिल्दो आवश्यक पर्दछ।
HCIC ले अन्तिम प्राविधिक निर्णय अघि आवेदन लोड, सञ्चालन दबाव, गति कोण, चक्र आवृत्ति र स्थापना फोटोहरू प्राप्त गर्नुपर्छ। ती विवरणहरू सूची पङ्क्तिद्वारा प्रतिस्थापन गरिएको छैन।
53-4592-72 पिन-टु-पिन हाइड्रोलिक सिलिन्डर परियोजनाहरूको लागि एक आयामी-फिट उत्पादन हो जहाँ सिलिन्डरले परिभाषित 71.94-इन्च स्ट्रोक मार्फत दुई मेसिन बिन्दुहरू जडान गर्नुपर्छ। यसको 36.62-इन्च बन्द लम्बाइ, 108.56-इन्च विस्तारित लम्बाइ, NPTF पोर्टमा 3/4, 1.3-गैलन फिल मान, 4.0-गैलन विस्तारित मान र 155 lb क्याटलग वजनले OEM वा प्रतिस्थापन समीक्षाको लागि स्पष्ट सुरूवात बिन्दु प्रदान गर्दछ।
अर्डर गर्नु अघि HCIC मा पिन-केन्द्र मापन, कोष्ठक विवरणहरू, हाइड्रोलिक डेटा र मेसिन रेखाचित्रहरू पठाउनुहोस्। यो मोडेल पूर्ण संयन्त्र फिट हुन्छ कि भनेर पुष्टि गर्ने व्यावहारिक तरिका हो।
HCIC, जसलाई जिनान Huachen Industrial Co., Ltd. भनेर पनि चिनिन्छ, हाइड्रोलिक सिलिन्डर, हाइड्रोलिक पावर इकाइहरू र सवारी साधन, फोहोर व्यवस्थापन, निर्माण र औद्योगिक उपकरणहरूको लागि सम्बन्धित घटकहरू आपूर्ति गर्दछ। पूर्ण मेसिन डिजाइन र लागू सुरक्षा आवश्यकताहरू विरुद्ध उत्पादन उपयुक्तता पुष्टि गरिनु पर्छ।
