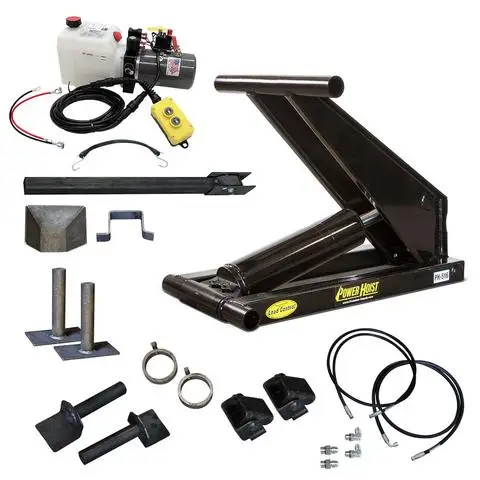

मोडेल 516 पावर होइस्ट डम्प ट्रेलरहरूको लागि कम्प्याक्ट लिफ्टिङ समाधान हो, 24-इन्च बडी डाइमेन्सन र स्थापना योजनाको लागि 39.25-इन्च होइस्ट लम्बाइको साथ।

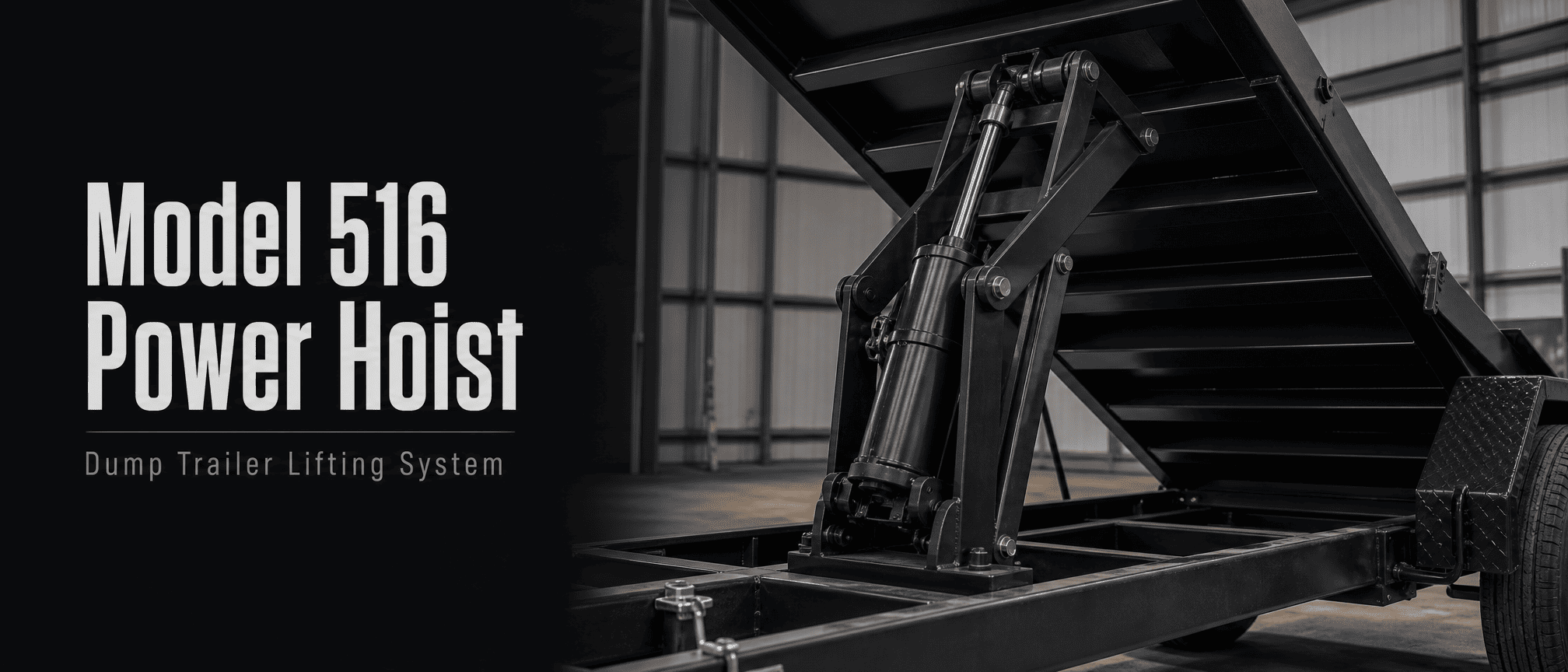

मोडेल 516 पावर होइस्ट डम्प-ट्रेलर लिफ्टिङ प्रणालीहरूको लागि कम्प्याक्ट होइस्ट विकल्प हो। यसको क्याटलग आयामहरूले अर्डर राख्नु अघि फ्रेम स्पेस, काज ज्यामिति र हाइड्रोलिक स्थापना आवश्यकताहरू जाँच गर्नको लागि व्यावहारिक सुरूवात बिन्दु प्रदान गर्दछ।
मोडेल 516 पावर होइस्ट अमेरिकी पावर होइस्ट सूचीमा A देखि G देखि सात आयामी सन्दर्भहरू सहित सूचीबद्ध गरिएको छ। यी मापनहरूले ट्रेलर निर्माणकर्ता वा प्रतिस्थापन खरिदकर्तालाई क्षमता एक्लै उठाएर उपकरणहरू चयन गर्नुको सट्टा उपलब्ध माउन्टिंग क्षेत्रसँग फहराई तुलना गर्न मद्दत गर्दछ।
| प्यारामिटर | सूची मूल्य |
|---|---|
| मोडेल | 516 |
| उत्पादन वर्ग | शक्ति फहराई |
| आयाम ए | 24.00 इन्च |
| आयाम B | 28.50 इन्च |
| आयाम C | १९.५० इन्च |
| आयाम D | ५.०० इन्च |
| आयाम ई | ३९.२५ इन्च |
| आयाम एफ | १६.२५ इन्च |
| आयाम G | १०.०० इन्च |
यी क्याटलग आयामहरू हुन्। रेखाचित्र अन्तिम स्वीकृति अघि ग्राहकको वास्तविक फ्रेम, पिभोट बिन्दु र स्थापना विधि विरुद्ध जाँच गर्नुपर्छ।
डम्प-ट्रेलर होइस्टले लिफ्टिङ बल प्रदान गर्नु भन्दा बढी गर्छ। यसले फ्रेम रेलहरू बीचमा फिट हुनुपर्छ, डम्प बडी ज्यामितिसँग काम गर्नुपर्छ र गतिशील संरचनाको लागि पर्याप्त क्लियरेन्स छोड्नु पर्छ। मोडेल 516 पावर होइस्टलाई तीन व्यावहारिक चरणहरूमा मूल्याङ्कन गर्न सकिन्छ।
क्याटलग रेखाचित्रबाट आयाम A, B र C सँग सुरु गर्नुहोस्। तिनीहरूलाई उपलब्ध फ्रेम स्पेस र डम्प-बॉडी काजको स्थितिसँग तुलना गर्नुहोस्। कागजमा स्वीकार्य देखिने आयामले शरीर घुमाउँदा हस्तक्षेप सिर्जना गर्न सक्छ, त्यसैले पूर्ण आन्दोलन पथ जाँच गरिनुपर्छ।
डाइमेन्सन D, F र G ले क्रेतालाई ट्रेलर फ्रेम र सपोर्टिङ ब्र्याकेटसँग hoist माउन्टिङ सम्बन्धको समीक्षा गर्न मद्दत गर्छ। सही माउन्टिङ प्लेटहरू, पिन केन्द्रहरू र सुदृढीकरण विवरणहरू ट्रेलर डिजाइनमा निर्भर हुन्छन्। तिनीहरू एक्लै मोडेल नम्बरबाट अनुमान लगाउनु हुँदैन।
मोडेल 516 को लागि आयाम E लाई 39.25 इन्चको रूपमा सूचीबद्ध गरिएको छ। यो नाप महत्त्वपूर्ण हुन्छ जब फहराईलाई सीमित-लम्बाइको डम्प बडी अन्तर्गत राखिएको हुनुपर्छ। यो बन्द स्थिति, शरीर कोण र सेवा पहुँच को लागी आवश्यक ठाउँ संग एक साथ समीक्षा गर्नुपर्छ।
सही मोडेल नम्बर प्रयोग गरेर OEM वा प्रतिस्थापन सोधपुछ प्रक्रिया गर्न सजिलो बनाउँछ। यसले आपूर्तिकर्तालाई स्पष्ट सन्दर्भ बिन्दु दिन्छ जबकि क्रेताले ट्रेलर संरचना, माउन्टिंग व्यवस्था र सञ्चालन आवश्यकताहरू पुष्टि गर्दछ।
प्रतिस्थापन अनुरोधको लागि, खरिदकर्ताले मोडेल प्लेट वा क्याटलग सन्दर्भ, अवस्थित स्थापनाको फोटोहरू, उपलब्ध माउन्टिंग आयामहरू र ट्रेलरको लिफ्टिङ व्यवस्था पठाउनुपर्छ। यदि मूल एकाइ परिमार्जन गरिएको छ भने, अद्यावधिक गरिएका आयामहरू पुरानो मोडेल नम्बरहरू भन्दा बढी उपयोगी हुन्छन्।
मोडेल 516 पावर होइस्ट डम्प-ट्रेलर लिफ्टिङ-सिस्टम छलफलको लागि हो जहाँ कम्प्याक्ट होइस्ट लेआउट र आयामी फिट महत्त्वपूर्ण हुन्छ। अन्तिम उपयुक्तता ट्रेलर शरीर, लोड, कब्जा स्थिति, हाइड्रोलिक सर्किट र संरचनात्मक डिजाइन मा निर्भर गर्दछ। क्याटलग आयामहरूले आफैले लिफ्टिङ क्षमता मूल्याङ्कन स्थापना गर्दैन।
मोडेल 516 पावर होइस्टको लागि फिटमेन्ट समीक्षा अनुरोध गर्न, प्रदान गर्नुहोस्:
- ट्रेलर प्रकार र शरीर आयाम
- उपलब्ध स्थापना ठाउँ
- काज र माउन्टिङ-पिन स्थानहरू
- अवस्थित हाइड्रोलिक कम्पोनेन्टहरू, यदि यो प्रतिस्थापन हो
- आवश्यक लिफ्टिङ अनुक्रम
- फोटो वा हालको स्थापना को एक आयाम रेखाचित्र
- परिचालन वातावरण र अपेक्षित कर्तव्य चक्र
यो जानकारीले HCIC लाई क्याटलगमा नदेखाइएका विवरणहरू ग्रहण नगरी आवेदनको समीक्षा गर्न अनुमति दिन्छ।
मोडेल 516 पावर होइस्टलाई पूर्ण डम्प-ट्रेलर लिफ्टिङ व्यवस्थाको भागको रूपमा उत्तम मूल्याङ्कन गरिन्छ। यसको क्याटलग आयामहरू-विशेष गरी 24.00-इन्च A आयाम, 39.25-इन्च E आयाम र 10.00-इन्च G आयाम-ले खरिदकर्ताहरूलाई स्थापना स्थान जाँच गर्नको लागि स्पष्ट आधार दिन्छ। सही उद्धरणको लागि, HCIC लाई ट्रेलर रेखाचित्र र मापन गरिएको जानकारी पठाउनुहोस्।
