डम्प ट्रेलरहरूको क्याटलग आयामहरूको लागि मोडेल 621 पावर होइस्टको समीक्षा गर्नुहोस् र अर्डर गर्नु अघि ट्रेलर फ्रेम स्पेस, माउन्टिङ ज्यामिति, बडी क्लियरेन्स र सेवा पहुँच जाँच गर्नुहोस्।

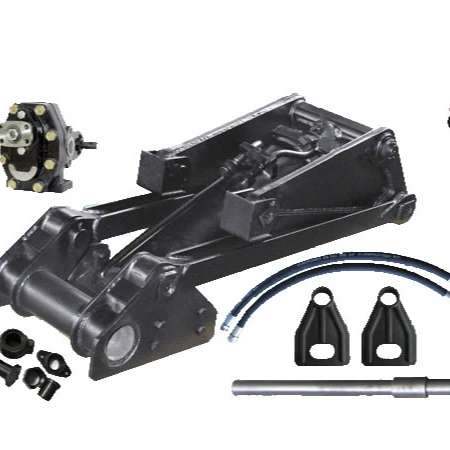

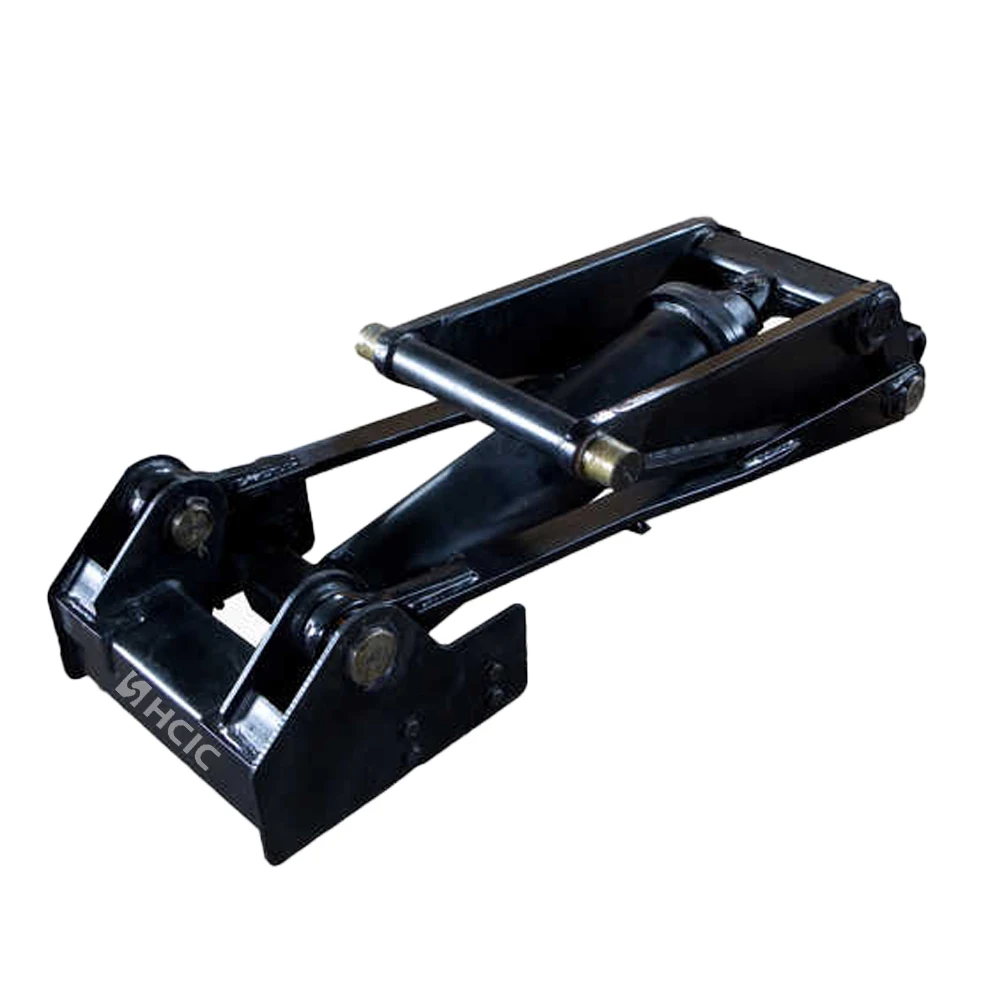

डम्प ट्रेलरहरूको लागि मोडेल 621 पावर होइस्ट ट्रेलर लिफ्टिङ-सिस्टम अनुप्रयोगहरूको लागि आपूर्ति गरिएको अमेरिकी पावर होइस्ट सूचीमा सूचीबद्ध छ। एक OEM निर्माणकर्ता वा प्रतिस्थापन खरिदकर्ताको लागि, महत्त्वपूर्ण पहिलो चरण आयामी फिटमेन्ट हो: लहराले ट्रेलर फ्रेम, डम्प-बडी आन्दोलन, माउन्टिङ पोइन्टहरू र हाइड्रोलिक व्यवस्थासँग काम गर्नुपर्छ।

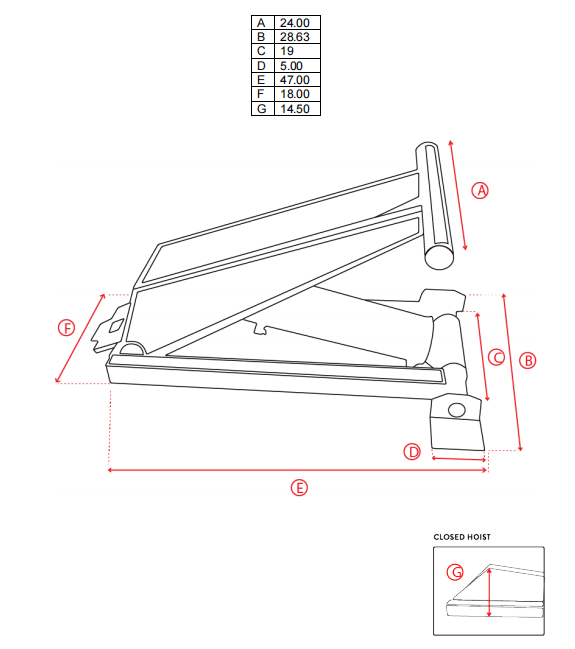

मोडेल 621 पृष्ठले सात आयामी सन्दर्भहरू दिन्छ, A मार्फत G। यी मापनहरूले अन्तिम कोष्ठक, पिन र सुदृढीकरण विवरणहरू स्वीकृत हुनु अघि ट्रेलर रेखाचित्र समीक्षाको लागि व्यावहारिक सुरूवात बिन्दु प्रदान गर्दछ।
| प्यारामिटर | सूची मूल्य |
|---|---|
| मोडेल | 621 |
| उत्पादन वर्ग | शक्ति फहराई |
| आयाम ए | 24.00 इन्च |
| आयाम B | २८.६३ इन्च |
| आयाम C | १९.०० इन्च |
| आयाम D | ५.०० इन्च |
| आयाम ई | ४७.०० इन्च |
| आयाम एफ | १८.०० इन्च |
| आयाम G | 14.50 इन्च |
माथिका मानहरू आपूर्ति गरिएको क्याटलगमा मोडेल 621 पृष्ठबाट ट्रान्सक्राइब गरिएका छन्। उत्पादन वा प्रतिस्थापन स्वीकृति अघि वास्तविक ट्रेलर विरुद्ध नवीनतम प्राविधिक रेखाचित्र पुष्टि गर्नुहोस्।
एउटा ट्रेलर होइस्ट परिवर्तन हुने मेकानिकल कोण मार्फत सञ्चालन हुन्छ। बन्द डम्प बडी मुनि उपलब्ध ठाउँ शरीर उठाउन थालेपछि परिवर्तन हुन सक्छ। फ्रेम क्रसमेम्बरहरू, कोष्ठकहरू, हाइड्रोलिक नलीहरू र शरीरको मुनिको भाग सम्पूर्ण आन्दोलनमा स्पष्ट रहनुपर्छ।
यस कारणको लागि, मोडेल 621 पावर होइस्टलाई मोडेल नम्बर एक्लै चयन गर्नुको सट्टा पूर्ण लिफ्टिंग प्रणालीको भागको रूपमा मूल्याङ्कन गरिनु पर्छ। ट्रेलरको संरचना, पछाडिको काज स्थिति, माउन्टिङ व्यवस्था र हाइड्रोलिक सर्किटले अन्तिम स्थापनालाई असर गर्छ।
फ्रेम र डम्प बडी बीचको उपलब्ध ठाउँसँग होइस्ट तुलना गर्दा आयाम A, B र C सँग सुरु गर्नुहोस्। बन्द स्थिति मापन गर्नुहोस्, त्यसपछि लिफ्टिङ चक्रको समयमा शरीर आन्दोलन मार्ग समीक्षा गर्नुहोस्।
एक स्थिर क्लियरेन्स जाँचले सम्पर्क प्रकट नगर्न सक्छ जुन शरीर घुमाउँदा हुन्छ। बन्द ट्रेलरबाट लिइएको एकल मापन भन्दा एक आयामित रेखाचित्र वा चिन्हित स्थापना फोटोहरू अधिक उपयोगी छन्।
आयाम D, F र G ले क्रेतालाई समर्थन प्लेटहरू, पिन स्थितिहरू र फ्रेम सुदृढीकरणको बारेमा छलफल गर्न मद्दत गर्दछ। तिनीहरूलाई पूर्ण कोष्ठक रेखाचित्रको रूपमा व्यवहार गर्नु हुँदैन। वास्तविक माउन्टिंग डिजाइनले प्रतिक्रिया भार, पिन पङ्क्तिबद्धता, वेल्ड लेआउट र लिफ्टिङ बल प्राप्त गर्ने संरचनाको लागि खाता हुनुपर्छ।
समर्थन व्यवस्थालाई निरीक्षण, नली मार्ग र भविष्य सेवा कार्यको लागि पर्याप्त पहुँच चाहिन्छ। नियमित पहुँच अवरुद्ध भएमा कडा स्थापना स्वचालित रूपमा राम्रो स्थापना हुँदैन।
मोडेल 621 को लागि आयाम E लाई 47.00 इन्चको रूपमा सूचीबद्ध गरिएको छ। यस मानलाई उपलब्ध स्थापना लम्बाइ, बन्द-बडी स्थिति र नजिकका क्रसमेम्बरहरू वा उपकरणहरूको स्थानसँग तुलना गर्नुहोस्।
समग्र व्यवस्थाले हाइड्रोलिक जडान र भिजुअल निरीक्षणको लागि ठाउँ पनि छोड्नुपर्छ। अन्तिम स्वीकृति नवीनतम रेखाचित्र र पूर्ण आन्दोलन खाममा आधारित हुनुपर्छ।
डम्प ट्रेलरहरूको लागि मोडेल 621 पावर होइस्ट लिफ्टिङ-प्रणाली परियोजनाहरूसँग सान्दर्भिक छ जहाँ परिभाषित क्याटलग मोडेल र आयामी सन्दर्भ आवश्यक छ। मेकानिकल र हाइड्रोलिक आवश्यकताहरू पुष्टि भएपछि यो OEM ट्रेलर निर्माण, प्रतिस्थापन कार्य र प्रणाली पुन: डिजाइनको लागि समीक्षा गर्न सकिन्छ।
आपूर्ति गरिएको मोडेल 621 पृष्ठले आयामहरू सूचीबद्ध गर्दछ तर यो मोडेलको लागि प्रमाणित क्षमता, कार्य-दबाव मान, सेवा-जीवन फिगर वा प्रमाणीकरण प्रदान गर्दैन। यी विवरणहरू वास्तविक परियोजनाको लागि पुष्टि हुनुपर्छ र मोडेल नम्बरबाट अनुमान लगाउनु हुँदैन।
OEM वा प्रतिस्थापन समीक्षाको लागि, पठाउनुहोस्:
यो जानकारीले HCIC लाई लुकेको संरचनात्मक वा हाइड्रोलिक विवरणहरू धारण नगरी फिटमेन्टको मूल्याङ्कन गर्न मद्दत गर्छ।
यो यहाँ डम्प-ट्रेलर लिफ्टिङ-सिस्टम अनुप्रयोगहरूको लागि विचार गरिएको सूची-सूचीबद्ध पावर होइस्ट हो। अन्तिम उपयुक्तता ट्रेलर संरचना, माउन्टिंग व्यवस्था र हाइड्रोलिक प्रणाली मा निर्भर गर्दछ।
सूचीमा A 24.00 इन्च, B 28.63 इन्च, C मा 19.00 इन्च, D 5.00 इन्च, E 47.00 इन्च, F मा 18.00 इन्च र G 14.50 इन्च रहेको छ।
| प्यारामिटर | सूची मूल्य |
|---|---|
| मोडेल | 621 |
| उत्पादन वर्ग | शक्ति फहराई |
| आयाम ए | 24.00 इन्च |
| आयाम B | २८.६३ इन्च |
| आयाम C | १९.०० इन्च |
| आयाम D | ५.०० इन्च |
| आयाम ई | ४७.०० इन्च |
| आयाम एफ | १८.०० इन्च |
| आयाम G | 14.50 इन्च |
आपूर्ति गरिएको मोडेल ६२१ पृष्ठमा कुनै प्रमाणित क्षमता मान देखाइएको छैन। पूर्ण ट्रेलर डिजाइन र परियोजना आवश्यकताहरू विरुद्ध क्षमता समीक्षा गरिनु पर्छ।
स्वतः होइन। प्रतिस्थापन निर्णय गर्नु अघि माउन्टिंग बिन्दुहरू, पिन केन्द्रहरू, क्लियरेन्स, शरीरको चाल, हाइड्रोलिक जडानहरू र फ्रेम बल सबै जाँच गरिनु पर्छ।
आयाम E 47.00 इन्चको रूपमा सूचीबद्ध छ। यसलाई उपलब्ध स्थापना लम्बाइ, बन्द-बडी स्थिति, सेवा पहुँच र नजिकैको फ्रेम सदस्यहरूसँग तुलना गर्नुपर्छ।
मोडेल सन्दर्भ, ट्रेलर विवरणहरू, मापन गरिएको स्थापना ठाउँ, काज र पिन स्थानहरू, फोटोहरू वा रेखाचित्रहरू, अवस्थित हाइड्रोलिक जानकारी र आवश्यक लिफ्टिङ अनुक्रम पठाउनुहोस्।
सही उद्धरणको लागि, HCIC लाई ट्रेलर रेखाचित्र, माउन्टिङ मापन र उपलब्ध हाइड्रोलिक जानकारी पठाउनुहोस्। अन्तिम निर्णय नवीनतम रेखाचित्र र पूर्ण लिफ्टिंग व्यवस्था प्रयोग गर्नुपर्छ।
जिनान हुआचेन औद्योगिक कं, लिमिटेड (HCIC) ले वाहन र औद्योगिक अनुप्रयोगहरूको लागि हाइड्रोलिक सिलिन्डर र पावर एकाइहरू विकास र निर्माण गर्दछ। मोडेल 621 परियोजनाको लागि, HCIC ले उपलब्ध स्थापना जानकारीको समीक्षा गर्न सक्छ र OEM वा प्रतिस्थापन उद्धरणको लागि आवश्यक प्राविधिक विवरणहरू पहिचान गर्न सक्छ।
एक मोडेल 621 पावर होइस्ट समीक्षा अनुरोध गर्नुहोस्:
