5-इन्च बोर, 16-इन्च स्ट्रोक, 5–11.4 टन क्याटलग क्षमता दायरा र 229 lb अनुमानित वजनको साथ डम्प ट्रेलर लिफ्टिङ स्याटेमहरूको लागि HC-416 कैंची फहराई।

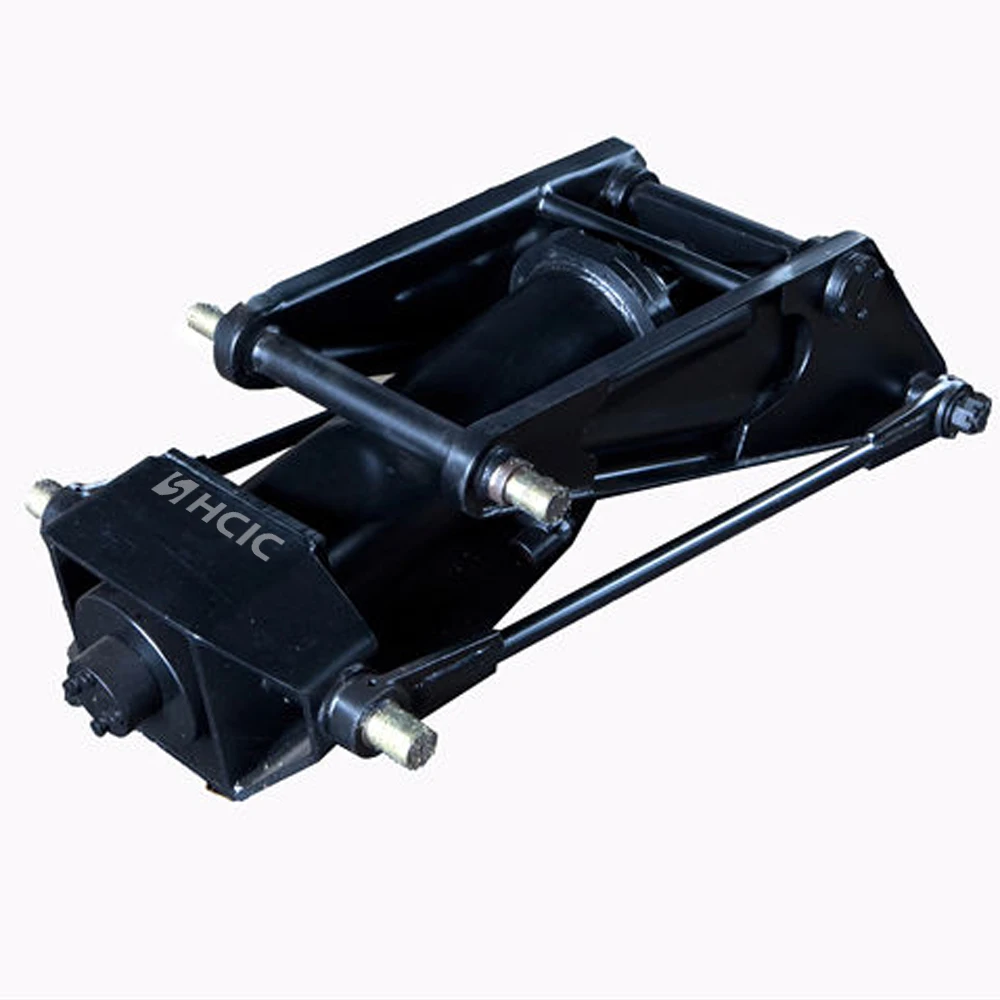

HC-416 डम्प-ट्रेलर लिफ्टिङ प्रणालीहरूको लागि HCIC-2026 सूचीमा सूचीबद्ध एक कैंची होइस्ट हो। यसले हाइड्रोलिक सिलिन्डरलाई सिजर मेकानिज्म, फ्रेम र माउन्टिङ कम्पोनेन्टहरूसँग मिलाएर सिलिन्डरको आन्दोलनलाई डम्प बडीको नियन्त्रित लिफ्टमा परिणत गर्छ।
यो मोडेल ट्रेलर निर्माणकर्ताहरू र प्रतिस्थापन क्रेताहरूका लागि एक व्यावहारिक सुरुवात बिन्दु हो जसलाई परिभाषित आयामी खामको साथ कम्प्याक्ट हाइड्रोलिक डम्प ट्रेलर होइस्ट चाहिन्छ। अन्तिम उपयुक्तता अझै पनि ट्रेलर फ्रेम, शरीरको वजन, काज स्थिति, आवश्यक डम्प कोण र हाइड्रोलिक सर्किट मा निर्भर गर्दछ।
| प्यारामिटर | सूची मूल्य |
|---|---|
| मोडेल | HC-416 |
| उत्पादन प्रकार | डम्प ट्रेलरको लागि कैंची फहराई |
| शरीरको लम्बाइ | ४०.४ इन्च |
| बोर | ५ इन्च |
| स्ट्रोक | १६ इन्च |
| रड | २ इन्च |
| माउन्टिङ उचाइ | ४.९७ इन्च |
| क्याटलग क्षमता दायरा | 5-11.4 टन |
| अनुमानित वजन | २२९ पाउन्ड |
माथिको मानहरू आपूर्ति गरिएको HCIC-2026 क्याटलग, PDF पृष्ठ 15 मा डम्प ट्रेलर तालिकाको लागि Scissor Hoist बाट ट्रान्सक्राइब गरिएको छ। क्षमता दायरा अनुप्रयोग समीक्षाको लागि क्याटलग सन्दर्भ हो, हरेक ट्रेलर डिजाइनको लागि विश्वव्यापी पेलोड मूल्याङ्कन होइन।
एक प्रत्यक्ष हाइड्रोलिक सिलिन्डरले ट्रेलर फ्रेमको लागि सधैं उत्तम लिफ्टिङ ज्यामिति प्रदान गर्दैन। एक कैंची संयन्त्रले सिलिन्डर यात्रा र शरीर आन्दोलन बीचको सम्बन्ध परिवर्तन गर्दछ, लिफ्टिङ प्रणालीलाई परिभाषित स्थापना स्थान भित्र काम गर्न मद्दत गर्दछ।
HC-416 सान्दर्भिक हुन्छ जब एक बिल्डरलाई क्याटलगको 5–11.4 टन अनुप्रयोग दायरामा ट्रेलरको लागि 5-इन्च-बोर, 16-इन्च-स्ट्रोक होइस्ट प्याकेज चाहिन्छ। सिलिन्डर बोरबाट मात्र चयन गर्नुको सट्टा फहराईलाई पूर्ण लिफ्टिङ प्रणालीको भागको रूपमा समीक्षा गर्नुपर्छ।
कैंची ज्यामिति, पिभोट पोजिसनहरू र शरीरको काजले लिफ्टको विभिन्न बिन्दुहरूमा डम्प बडीमा कति बल पुग्छ भनेर निर्धारण गर्दछ। उठान सुरु गर्न सजिलो भएको ट्रेलरलाई डम्प चक्रको माथिल्लो भागमा फरक बल र कोण आवश्यक हुन सक्छ। त्यसकारण उत्पादन अनुमोदन गर्नु अघि फ्रेम रेखाचित्र र आन्दोलन जाँचहरू महत्त्वपूर्ण हुन्छन्।
सूचीले HC-416 को लागि 40.4-इन्च बडी लम्बाइ र 4.97-इन्च माउन्टिङ उचाइ सूचीबद्ध गर्दछ। यी मानहरूलाई ट्रेलर फ्रेम, क्रसमेम्बरहरू र डम्प बडी मुनि उपलब्ध ठाउँसँग तुलना गर्नुहोस्। शरीर बन्द स्थितिबाट आवश्यक डम्प कोणमा सर्दा क्लियरेन्स पनि जाँच गर्नुहोस्।
5-इन्च बोर, 16-इन्च स्ट्रोक र 2-इन्च रडले मुख्य सिलिन्डर डेटा वर्णन गर्दछ, तर तिनीहरू आफैले पूर्ण लिफ्टिङ परिणाम परिभाषित गर्दैनन्। कैंची हातहरू, पिभोट पिनहरू, शरीरको काज र माउन्टिङ कोष्ठकहरूले वास्तविक बल मार्गलाई प्रभाव पार्छन्।
होइस्ट वर्ग रूपमा स्थापित हुनुपर्छ। टाइट वा मिलाइएको पिभोटहरूले प्रतिरोध सिर्जना गर्न सक्छ जुन हाइड्रोलिक सर्किटले ठीक गर्न सक्दैन। परीक्षण गर्नु अघि, पुष्टि गर्नुहोस् कि पिनहरू बसेका छन्, कोष्ठकहरू ठीकसँग समर्थित छन् र कैंची हातहरू अभिप्रेत चाप मार्फत जान सक्छन्।

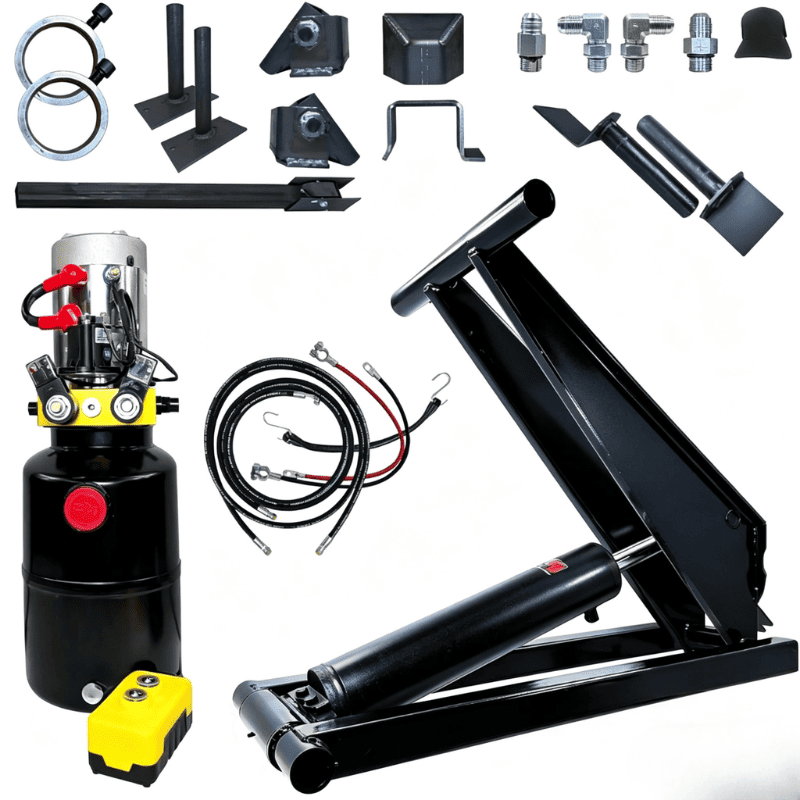

क्याटलगले पम्प, स्टिल ट्याङ्की, नली, फिटिङ, लोड-कन्ट्रोल भल्भ, प्रोप किट र ब्याट्री केबलहरू सहित कैंची-होइस्ट किटहरू वर्णन गर्दछ। परियोजनाको लागि सही किट कन्फिगरेसन पुष्टि गरिनु पर्छ। पम्प, राहत सुरक्षा, नली र नियन्त्रण भल्भ सिलिन्डर र ट्रेलरको सञ्चालन आवश्यकताहरूसँग मेल खानुपर्छ।
डम्प-ट्रेलर प्रणालीमा लोड-नियन्त्रण प्रकार्य महत्त्वपूर्ण छ किनभने दबाब वा नलीको अवस्था परिवर्तन भएमा शरीर अनियन्त्रित हुन हुँदैन। उपकरण डिजाइनरले कमीशन गर्नु अघि वास्तविक भल्भ व्यवस्था र स्थापना निर्देशनहरूको समीक्षा गर्नुपर्छ।
HC-416 लाई OEM डम्प-ट्रेलर निर्माण, फ्लीट प्रतिस्थापन कार्य र ट्रेलर अपग्रेडहरूको लागि विचार गर्न सकिन्छ जहाँ उपलब्ध फ्रेम स्पेस र लिफ्टिङ आवश्यकता यसको क्याटलग डेटासँग मेल खान्छ।
विशिष्ट परियोजना छलफलहरूमा एकल-एक्सल वा टेन्डम-एक्सल डम्प ट्रेलरहरू, उपयोगिता ट्रेलरहरू, कृषि ट्रेलरहरू र हल्का निर्माण ट्रेलरहरू समावेश छन्। सही छनोट वास्तविक शरीरको तौल, पेलोड, काज ज्यामिति, इच्छित डम्प कोण र सञ्चालन वातावरणमा निर्भर गर्दछ।
स्ट्यान्ड-अलोन स्वीकृतिको रूपमा 5-11.4 टन दायरा प्रयोग नगर्नुहोस्। पेलोड, शरीर संरचना र लोड वितरणले लिफ्टिङ प्रणालीमा बलहरू परिवर्तन गर्न सक्छ। HC-416 सँग फरक होइस्ट प्रतिस्थापन गर्नु अघि प्राविधिक समीक्षा पूरा गर्नुपर्छ।
HC-416 कैंची होइस्ट उद्धरण वा प्रतिस्थापन समीक्षाको लागि, पठाउनुहोस्:
यी विवरणहरूले होइस्ट, सिलिन्डर र हाइड्रोलिक पावर एकाइलाई एक प्रणालीको रूपमा समीक्षा गर्न अनुमति दिन्छ।
HC-416 ले डम्प-ट्रेलर निर्माणकर्ताहरूलाई मूल्याङ्कन गर्न परिभाषित कैंची-होस्ट मोडेल दिन्छ: 40.4-इन्च बडी लम्बाइ, 5-इन्च बोर, 16-इन्च स्ट्रोक, 4.97-इन्च माउन्टिङ उचाइ र 5-11.4 टन क्याटलग क्षमता दायरा।
अर्डर गर्नु अघि प्रोजेक्ट-विशेष समीक्षाको लागि HCIC लाई ट्रेलर लेआउट, लिफ्टिङ आवश्यकता र हाइड्रोलिक डेटा पठाउनुहोस्।
