डम्प ट्रेलरको लागि HCIC-630 कैंची होइस्ट: 37.50-इन्च माउन्टिङ दूरी, 25-इन्च सिलिन्डर स्ट्रोक, 65.75 इन्च अधिकतम विस्तार। भारी डम्प ट्रेलरहरू, अनाज निकायहरू र फोहोर रोल-अफहरूको लागि रोबोट-वेल्डेड एम्प्लीफाइङ्ग फ्रेम।
डम्प ट्रेलरको लागि कैंची फहराई हाम्रो अमेरिकी पावर होइस्ट लाइनको सबैभन्दा ठूलो इकाई हो। औद्योगिक ग्रेड। साना होइस्टहरूले अस्वीकार गर्ने भारहरूको लागि निर्मित।

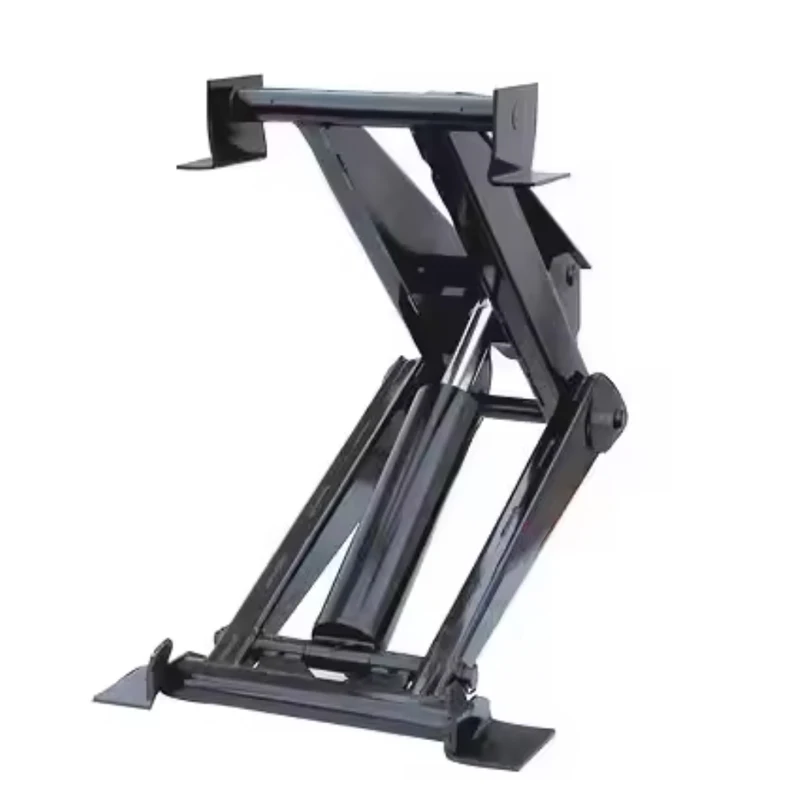

यो एक कैंची-प्रकारको एम्प्लीफाइङ फ्रेम हो: क्रस गरिएको स्टिल हातहरू, केन्द्रमा हाइड्रोलिक सिलिन्डर, माथि 24-इन्च क्रस बीम। सिलिन्डरले हात फैलाउँछ; हातहरूले स्ट्रोकलाई लिफ्टमा गुणा गर्छ। अधिकतम विस्तारको 65.75 इन्चमा, यसले भिजेको माटो र भारी कुल सफा गर्न पर्याप्त टेन्डम-एक्सल डम्प बडी उठाउँछ।
यो ट्रक सहायक होइन। यो सामग्री-ह्यान्डलिंग पूर्वाधारको एक टुक्रा हो जुन व्यावसायिक निकाय अन्तर्गत बोल्ट हुन्छ र वर्षौंसम्म काम गर्दछ।
HCIC रेखाचित्रबाट, एकाइमा मापन गरिएको:
| आयाम | मूल्य | यो के हो |
|---|---|---|
| A | 24.00" | शीर्ष क्रस बीम लम्बाइ |
| B | ३७.५०" | माउन्टिङ दूरी (अगाडि पछाडिको पिभोट) |
| C | २५.००" | सिलिन्डर स्ट्रोक |
| D | ९.७५" | माउन्टमा फ्रेम गहिराइ |
| E | ६५.७५" | अधिकतम विस्तार (उचाइ बढेको) |
| F | 22.50" | अगाडि चौडाइ |
| G | 14.50" | पछाडिको चौडाइ |
24-इन्च क्रस बीमले डम्प बडीलाई यसको पूर्ण चौडाइमा पूर्ण झुकावमा बोक्छ। 37.50-इन्च माउन्टिङ दूरीले पिभोट लोडलाई लामो चेसिस खण्डमा फैलाउँछ - जसले लोड ढिलो हुँदा लामो टेन्डम फ्रेमलाई फ्लेक्स हुनबाट जोगाउँछ। 25-इन्च सिलिन्डर स्ट्रोक, कैंची हातहरू मार्फत विस्तारित, 65.75-इन्च वृद्धि उत्पादन गर्दछ।

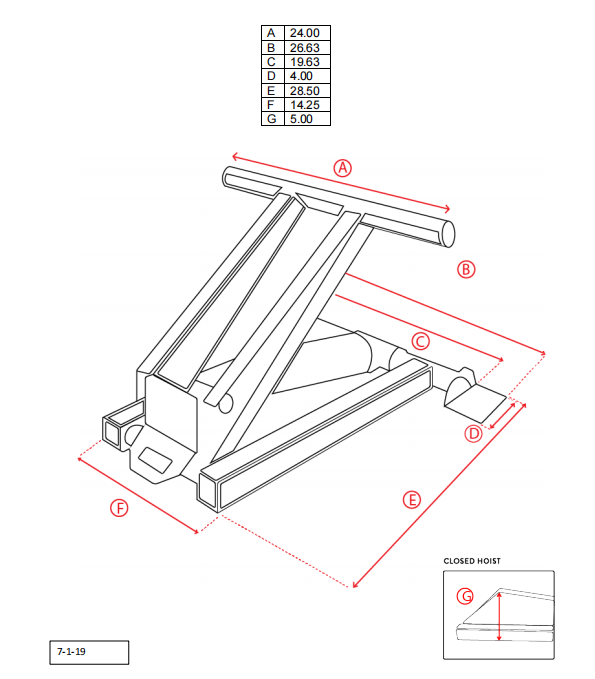

310 मा पदचिह्न तुलना गर्नुहोस्: माउन्टिंग दूरी 37.50" बनाम 28.50", अगाडि चौडाइ 22.50" बनाम 14.25"। 630 एक फरक जनावर हो। यदि तपाईंको चेसिस सानो होइस्टको लागि बनाइएको हो भने, यो फ्रेम वर्क बिना फिट हुनेछैन। त्यो डिजाइन द्वारा।
डम्प होइस्टमा दुई बलहरू महत्त्वपूर्ण हुन्छन्: ब्रेकआउट बल र होल्डिङ ज्यामिति।
ब्रेकआउट** भनेको प्रारम्भिक धक्का हो जसले लोडलाई खुकुलो पार्छ — त्यो क्षण जब भिजेको समग्रले यो स्लाइड गर्ने वा अडिग रहन्छ भन्ने निर्णय गर्छ। कम कोणमा 630 को छोटो, बाक्लो कैंची हतियारहरूले त्यस क्षणमा अधिकतम मेकानिकल फाइदा उत्पन्न गर्दछ। यो हो जहाँ अधिकांश फहराई मर्छन्: ब्रेकआउटको समयमा फ्लेक्स गर्ने फ्रेमले शरीरलाई छेउमा घुमाउँदै पठाउँछ।
होल्डिङ ज्यामिति** भनेको लोड सार्न सुरु भएपछि के हुन्छ। क्रस गरिएका हतियारहरूले शरीरलाई सम्पूर्ण चाप मार्फत चेसिसमा केन्द्रित राख्छन्। नरम जमीन वा मुकुट भएको सडकमा, शरीर वर्गाकार रहन्छ। टेलिस्कोपिक रामले यो गर्न सक्दैन - यसले एक लाइनमा धकेल्छ र शरीरलाई सन्तुलनको लागि खोज्न दिन्छ।
630 लाई 10 डिग्रीको लागि ईन्जिनियर गरिएको छ जहाँ सबै कुरा गलत हुन्छ, र यसले स्टीलसँग गर्छ, इलेक्ट्रोनिक्स होइन।
फ्रेमले ब्रेकआउटमा, प्रत्येक एकल चक्रमा यसको सबैभन्दा खराब भार लिन्छ। चिसो ल्याप भएको म्यानुअल वेल्ड पहिलो उप-शून्य जाडोमा असफल हुन्छ। रोबोटले एकाइ 1 र एकाइ 500 मा एउटै पूर्ण-प्रवेश मोती राख्छ।
इन्डक्शन हार्डनिङले पिन सतहलाई गहिरो कठोरतामा लैजान्छ जबकि कोर कडा रहन्छ। पार्श्व लोड अन्तर्गत नरम पिन कातरहरू; पूर्ण रूपमा कडा पिन क्र्याक। कडा केसले पहिरन प्रतिरोध गर्दछ, कडा कोरले कतरिन प्रतिरोध गर्दछ, ठूलो बुशिंगले सम्पर्कको दबाब फैलाउँछ।
हाम्रो पावर एकाइहरु संग एक प्रणाली को रूप मा hoist अनुकूलित छ। जब पावर एकाइ र होइस्ट सँगै साइज गरिन्छ, लिफ्ट रैखिक हुन्छ - पहिलो इन्च देखि अन्तिम सम्म स्थिर गति, कुनै वृद्धि, कुनै स्ल्याम। हाई-साइकल रोल-अफ ट्रकमा, त्यो रेखीयताले फ्रेमलाई मर्नबाट जोगाउँछ।

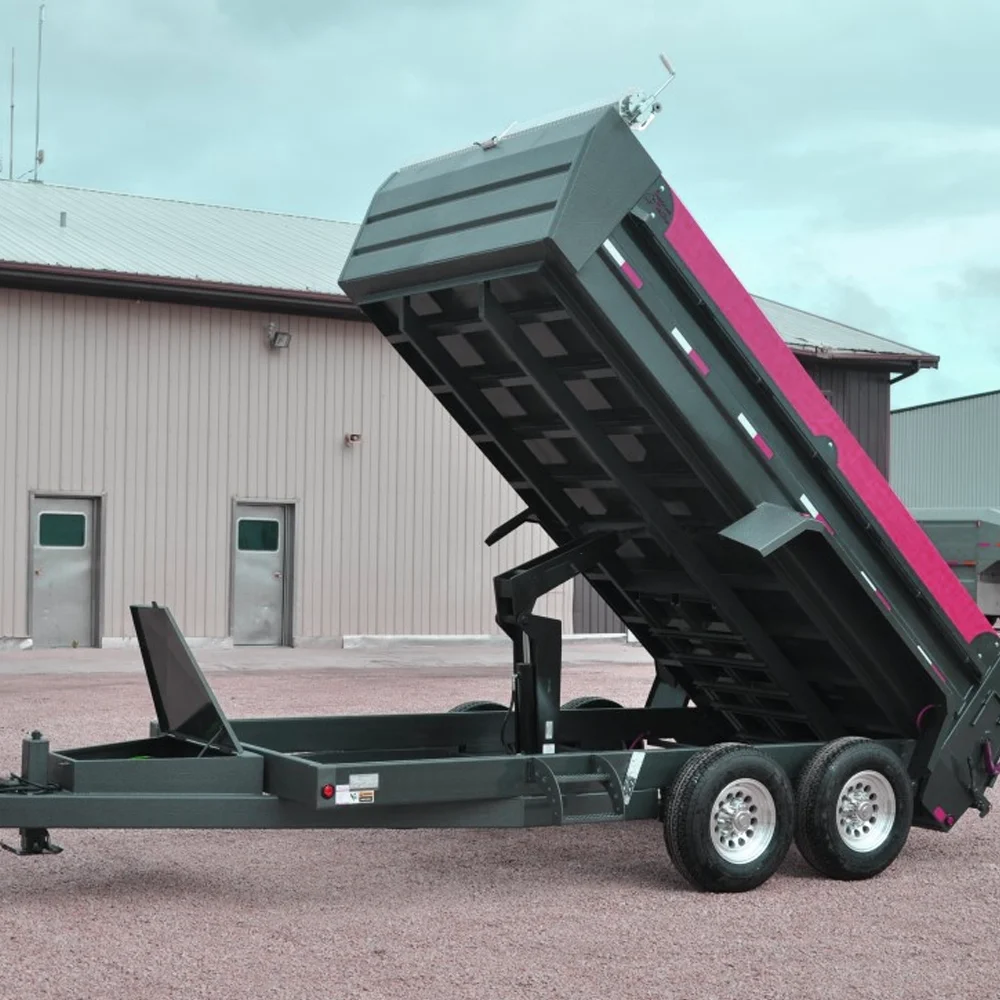

निर्माण डम्प ट्रेलरहरू।भिजेको माटो, भारी जम्मा, टाँसिने भार जसले तौल मध्य-डम्पलाई परिवर्तन गर्छ। 630 को केन्द्रित लोड पथले शरीरलाई घुमाउन बिना शिफ्ट ह्यान्डल गर्दछ।
कृषि अन्न निकायहरू।हिलो खेतहरूमा द्रुत, स्थिर टिपिङ। अन्न चाँडो सर्छ जब यो जान दिन्छ - 20 टन बाहिर सर्दा शरीर वर्गाकार रहनुपर्छ।
औद्योगिक फोहोर रोल अफ।दिनभर चल्ने उच्च साइकल उपकरण। डाउनटाइमको लागि शून्य सहिष्णुता, त्यसैले जोडहरू ग्रीसको लागि बनाइन्छ, प्रतिस्थापन गरिएको छैन।
खनन र भारी निर्माण।अपग्रेड गरिएको मिश्र धातु इस्पातको साथ, 630 ले मेरो कर्तव्यको दुरुपयोग गर्दछ।
630 फिट चेसिस 37.50-इन्च माउन्ट दूरी र एक शरीर जसलाई 65.75-इन्च बढाउन आवश्यक छ। तपाईंले अर्डर गर्नु अघि:
1. तपाईंको फ्रेम रेलहरूमा माउन्टिंग दूरी मापन गर्नुहोस् (B = 37.50")
2. माउन्टमा उपलब्ध गहिराइ जाँच गर्नुहोस् (D = 9.75")
3. सुनिश्चित गर्नुहोस् कि बढेको उचाइले तपाईंको शरीरको कन्फिगरेसन खाली गर्दछ (E = 65.75")
4. तपाईंको हाइड्रोलिक प्रणालीले 25-इन्च स्ट्रोकलाई छिटो साइकल गर्न आवश्यक प्रवाह प्रदान गर्दछ प्रमाणित गर्नुहोस्
यदि तपाईंको नम्बरहरू मेल खाँदैन भने, हामी तपाईंलाई बताउनेछौं। 520 वा 620 राम्रोसँग फिट हुन सक्छ, वा हामी अनुकूलन संस्करण निर्माण गर्छौं। फिट नहुने फहराइ वारेन्टी सहितको स्क्र्याप स्टिल हो।
प्रत्येक कस्टम अर्डरले स्टिल काट्नु अघि CAD फिटमेन्ट जाँच हुन्छ। हामी तपाईंको चेसिससँग लड्ने भागहरू पठाउँदैनौं।
ISO 9001: 2015
CE प्रमाणीकरण
इन-हाउस उत्पादन: वेल्डिंग, गर्मी उपचार, मेशिन, विधानसभा, दबाव परीक्षण
उत्तर अमेरिकी व्यावसायिक वाहन परियोजनाहरूमा दीर्घकालीन सेवा रेकर्ड
630 फोहोर ट्रक र हाम्रो DC पावर एकाइहरूको लागि हाम्रो टेलिस्कोपिक सिलिन्डरहरू जस्तै जिनान प्लान्टमा बनाइएको छ। एउटै गुणस्तर प्रणाली, समान परीक्षण बेन्च।
प्रश्न: 630 को वजन क्षमता के हो?
A: क्षमता चेसिस, शरीर लम्बाइ, र हाइड्रोलिक प्रवाह मा निर्भर गर्दछ। 630 लाई हाम्रो लाइनमा औद्योगिक ग्रेड मूल्याङ्कन गरिएको छ - हामीले निर्माण गर्ने सबैभन्दा ठूलो फ्रेम। विशिष्ट टन भार जवाफको लागि, शरीरको आकार र चेसिस विवरण पठाउनुहोस्। हामी संख्याको साथ उद्धृत गर्छौं, विशेषण होइन।
प्रश्न: के 630 अहिले 416 hoist भएको ट्रकमा फिट हुन्छ?**
A: आयामी नं. 630 लाई 37.50 इन्च माउन्ट दूरी चाहिन्छ; 416 रन 29.00 इन्च। रिट्रोफिटिंग भनेको फ्रेम परिमार्जन हो। हाम्रा इन्जिनियरहरूले तपाइँले प्रतिबद्ध गर्नु अघि तपाइँको चेसिसमा फिटमेन्ट अडिट चलाउन सक्छन्।
Q: 630 लाई कुन पावर युनिट चाहिन्छ?

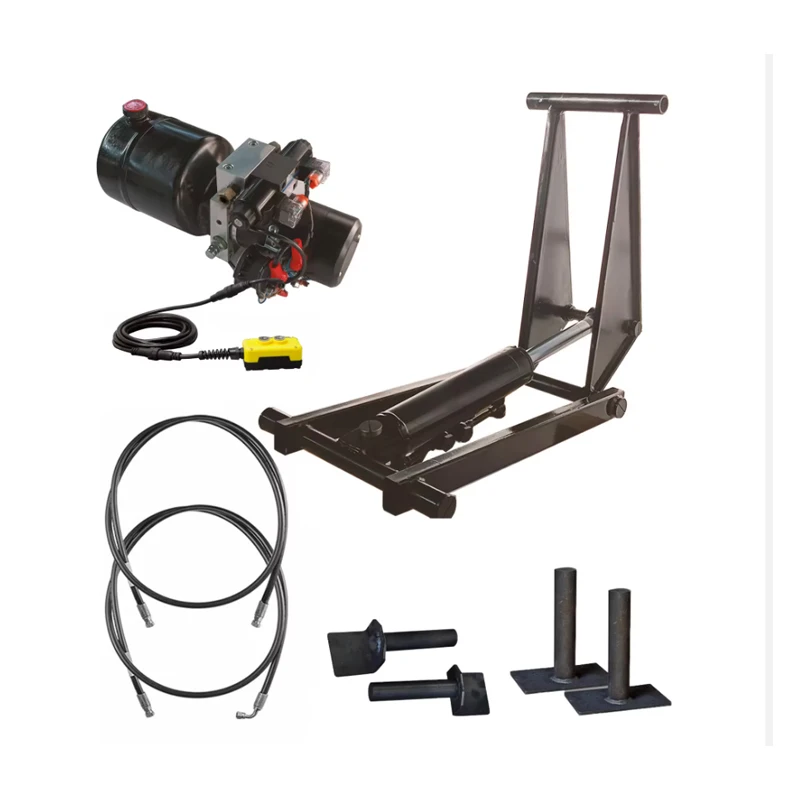

A: 24V DC एकाइ, PU-4500 वर्ग, प्रवाह 25-इन्च स्ट्रोकसँग मेल खान्छ। हामी प्याकेज होइस्ट + पावर युनिट + नलीहरू एक अर्डरको रूपमा राख्छौं ताकि प्रणाली सही रूपमा आकारको छ।
प्रश्न: 630 hoist कति लामो रहन्छ?
A: साप्ताहिक ग्रीसिङ र मिल्दो पावर एकाइको साथ, यी फ्रेमहरू दैनिक व्यावसायिक सेवामा वर्षौंसम्म चल्छन्। हामीसँग लाइन सुरु भएदेखि निरन्तर उत्तर अमेरिकी प्रयोगमा 630-वर्ग होइस्टहरू छन्।
प्रश्न: के तपाइँ US र क्यानाडामा 630 शिप गर्नुहुन्छ?
A: हो। उत्तरी अमेरिकाको लागि समुद्री माल क्विंगदाओबाट 16-22 दिन चल्छ। कागजात - प्याकिङ सूची, इनभ्वाइस, प्रमाणपत्रहरू - घर भित्र ह्यान्डल गरिन्छ।
प्रश्न: के तपाइँ अनुकूलन संस्करण निर्माण गर्न सक्नुहुन्छ?
A: हो। सामग्री अपग्रेडहरू, स्ट्रोक परिवर्तनहरू, माउन्टिंग परिमार्जनहरू। कस्टम अर्डरहरूमा CAD फिटमेन्ट जाँच र निश्चित डेलिभरी मिति समावेश छ।
