उत्पादन विवरण

6TG-E130x1947 डम्प ट्रेलरहरूको लागि छ-चरण अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर हो। यसमा 1,947 मिमी स्ट्रोक, 14 L को सूचीबद्ध कार्य भोल्युम, 180 बारको अधिकतम कार्य दबाव र 11-18 टनको टिपिङ क्षमता दायरा छ। यसको क्याटलग आयामहरूमा A 543 mm, B 216 mm, C 327 mm, D 132 mm र E 92 mm, 53 kg को सूचीबद्ध मास समावेश छ।

सिलिन्डर साइड-डम्प र थ्री-वे डम्प ट्रेलर अनुप्रयोगहरू सहित लाइट-ड्युटी डम्प उपकरणहरूको लागि HCIC को अन्डरबडी दायरासँग सम्बन्धित छ। अन्तिम स्थापना अझै पनि ट्रेलर फ्रेम, काज ज्यामिति, लोड पथ, तेल सर्किट र उपलब्ध माउन्ट स्पेस विरुद्ध जाँच गर्नुपर्छ।

telescopic hydraulic cylinders

I. 6TG-E130x1947 के गर्न डिजाइन गरिएको छ

एक अण्डरबडी टेलिस्कोपिक सिलिन्डरले लामो काम गर्ने स्ट्रोक सिर्जना गर्न धेरै नेस्टेड चरणहरू प्रयोग गर्दछ र फिर्ता गरिएको प्याकेजलाई एकल लामो सिलिन्डर भन्दा छोटो राख्छ। त्यो लेआउट उपयोगी छ जहाँ सिलिन्डर डम्प बडी मुनि फिट हुनुपर्छ र अझै टिपिंगको लागि पर्याप्त आन्दोलन प्रदान गर्दछ।

6TG-E130x1947 अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डरले छ चरणहरू प्रयोग गर्दछ। हाइड्रोलिक तेलले सिलिन्डरमा प्रवेश गर्दा, लिफ्टिङ आन्दोलन उत्पादन गर्न चरणहरू क्रमबद्ध रूपमा विस्तार हुन्छन्। फिर्ता लिने क्रममा, चरणहरू नेस्टेड असेंबलीमा फर्किन्छन्। वास्तविक अनुक्रम र लोड व्यवहार सिलिन्डर डिजाइन, तेल आपूर्ति, माउन्ट ज्यामिति र ट्रेलर संरचना मा निर्भर गर्दछ।

यो केवल स्ट्रोक लम्बाइमा आधारित विश्वव्यापी प्रतिस्थापन होइन। बन्द स्थापना आयामहरू, पिन वा आँखाको व्यवस्था, टिपिङ कोण, शरीरको वजन र चेसिस माउन्टिङ बिन्दुहरू प्रतिस्थापन गर्नु अघि जाँच गर्नुपर्छ।

II। 6TG-E130x1947 को लागि क्याटलग विशिष्टता

telescopic hydraulic cylinders

वस्तु	क्याटलग विनिर्देश
मोडेल	6TG-E130x1947
उत्पादन प्रकार	अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर
चरणहरूको संख्या	6
स्ट्रोक	1,947 मिमी
सूचीबद्ध विस्तार चित्र	53
कार्य भोल्युम	१४ एल
मास	53 किलो
अधिकतम काम दबाव	180 बार
टिपिङ क्षमता दायरा	11-18 टन
आयाम ए	543 मिमी
आयाम B	216 मिमी
आयाम C	327 मिमी
आयाम D	132 मिमी
आयाम ई	92 मिमी

क्याटलगले बल र आँखा संस्करणहरू, माउन्टिङ कोष्ठक र समर्थनहरू, र धेरै पोर्ट विकल्पहरू सहित अन्डरबडी दायरा पनि सूचीबद्ध गर्दछ। उद्धरणको लागि सही जडान र माउन्टिङ कन्फिगरेसन आवश्यक रेखाचित्र र ट्रेलर लेआउट विरुद्ध पुष्टि गरिनु पर्छ।

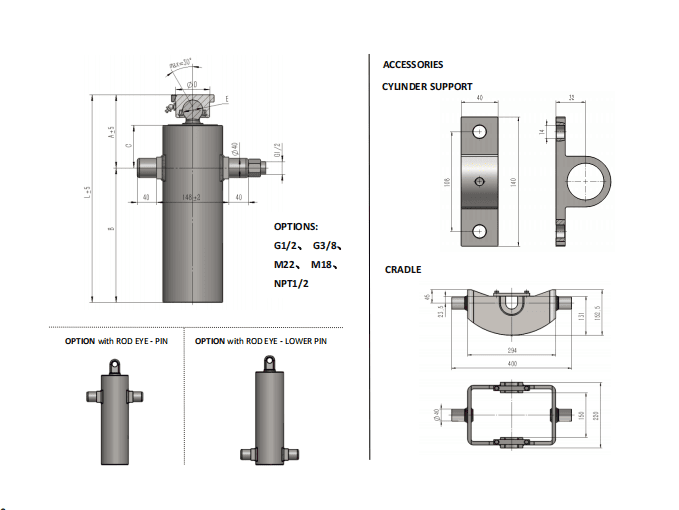

III। मुख्य आयामहरू बुझ्दै

क्याटलगले उत्पादन डेटामा E मार्फत आयामहरू A को पहिचान गर्छ। यी आयामहरू स्थापना सन्दर्भहरू हुन्, विनिमेय मानहरू होइनन्। एक प्रतिस्थापन सिलिन्डर वास्तविक पिन-केन्द्र, कोष्ठक, क्लियरेन्स र ट्रेलरको शरीर ज्यामितिसँग मेल खानुपर्छ।

एक व्यावहारिक समीक्षा तुलना गर्नुपर्छ:

- फिर्ता लिँदा डम्प बडी मुनि उपलब्ध ठाउँ

- सिलिन्डरको काम गर्ने स्थिति र विस्तार पथ

- दुवै छेउमा पिन वा आँखा पङ्क्तिबद्ध

- चेसिस, बडी, एक्सल, नली र अन्य कम्पोनेन्टहरूबाट क्लियरेन्स

- आवश्यक टिपिङ कोण र सिलिन्डर पूर्ण विस्तारमा पुग्ने बिन्दु

- शरीर कब्जा स्थिति र लोड स्थानान्तरण को दिशा

1,947 मिमी स्ट्रोक फिटको मात्र एक भाग हो। एउटै स्ट्रोक भएको सिलिन्डर अझै पनि अनुपयुक्त हुन सक्छ यदि यसको बन्द लम्बाइ, माउन्टिंग उचाइ वा जडान ज्यामिति फरक छ।

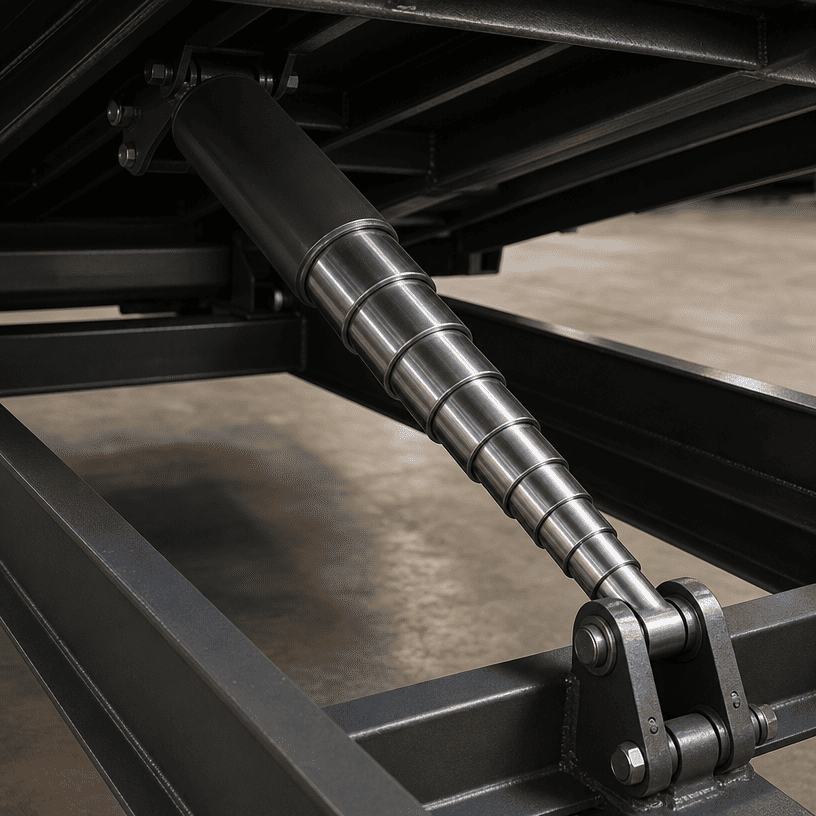

IV। छ-चरण टेलिस्कोपिक निर्माण

छ-चरण निर्माणले 6TG-E130x1947 लाई कम्प्याक्ट अन्डरबडी व्यवस्थाबाट लामो स्ट्रोक प्रदान गर्न अनुमति दिन्छ। नेस्टेड ब्यारेल खण्डहरूले विस्तार कार्य साझा गर्दछ, त्यसैले प्रत्येक चरण र यसको सील इन्टरफेसले सही क्रममा काम गर्नुपर्छ।

telescopic hydraulic cylinder

टेलिस्कोपिक सिलिन्डरहरूलाई पङ्क्तिबद्धतामा सावधानीपूर्वक ध्यान चाहिन्छ। माउन्टिङ कोष्ठकहरूले सिलिन्डरलाई विकृत फ्रेमद्वारा सिर्जना गरिएको साइड लोडहरू बोक्न चरणहरूलाई जबरजस्ती नगरी यसको अभिप्रेत मार्गमा मार्गदर्शन गर्नुपर्छ। सिलिन्डर एक बल-उत्पादन घटक हो; यो एक काज वा चेसिस पङ्क्तिबद्ध समस्या सुधार गर्न प्रयोग गर्नु हुँदैन।

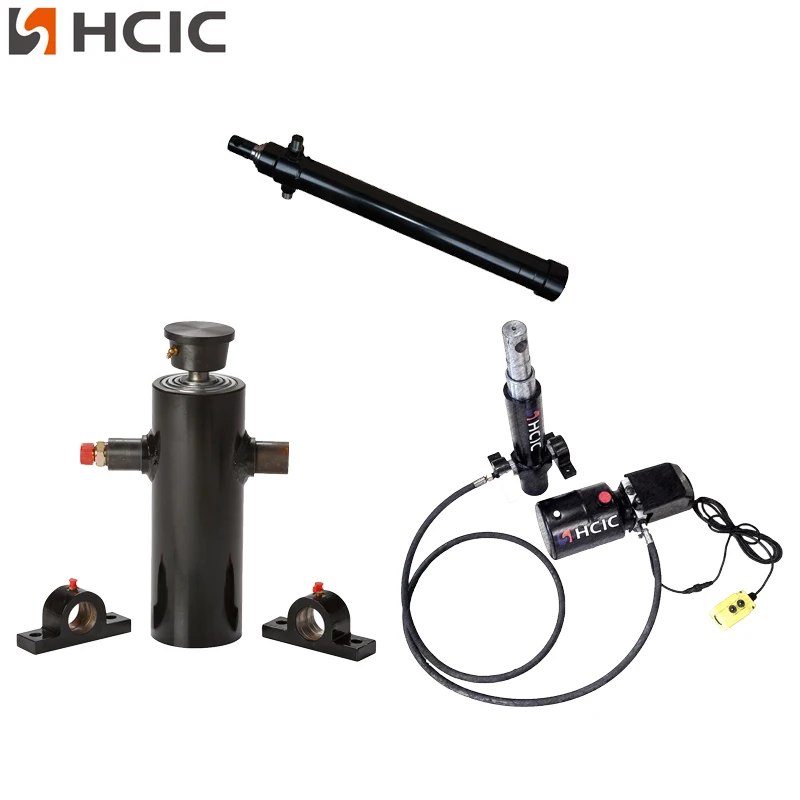

क्याटलगले कोष्ठक र समर्थनहरूसँग उपलब्ध अन्डरबडी दायरा वर्णन गर्दछ। OEM स्थापनाको लागि, कोष्ठक डिजाइन, पिन पङ्क्तिबद्धता र क्र्याडल व्यवस्थालाई सिलिन्डरसँग सँगै समीक्षा गरिनुको सट्टा छुट्टै विचारको रूपमा व्यवहार गर्नुपर्छ।

V. दबाब, क्षमता र आवेदन सीमा

क्याटलगले 6TG-E130x1947 को लागि 180 बारको अधिकतम काम गर्ने दबाव र 11-18 टनको टिपिङ क्षमता दायरा सूचीबद्ध गर्दछ। यी तथ्याङ्कहरू उद्देश्य उपकरण कन्फिगरेसन भित्र पढ्नुपर्छ। तिनीहरूले सम्पूर्ण ट्रेलरको पेलोड मूल्याङ्कन स्थापना गर्दैनन्।

वास्तविक टिपिङ प्रदर्शन शरीरको वजन, पेलोड वितरण, काज घर्षण, सिलिन्डर कोण, माउन्टिङ स्थिति, हाइड्रोलिक प्रवाह, दबाव हानि र संरचनात्मक बलमा निर्भर गर्दछ। ट्रेलर निर्माता पूर्ण लोड पथ र सुरक्षित अपरेटिंग अवस्थाहरू जाँच गर्न जिम्मेवार रहन्छ।

180 बार फिगर पम्प, भल्भ, नली, फिटिंग र माउन्टिङ हार्डवेयरसँग पनि मिल्नुपर्छ। प्रणाली यसको सबैभन्दा कम मूल्याङ्कन कम्पोनेन्टको अनुमति दिइएको मूल्याङ्कन भन्दा माथि सञ्चालन गर्नु हुँदैन।

VI। क्याटलगबाट सील र सतह जानकारी

HCIC को अन्डरबडी सिलिन्डर विवरणले बताउँछ कि यस दायरामा प्रयोग गरिएका सिलहरू स्थायी विकृति र पहिरनलाई प्रतिरोध गर्न र -40°C देखि +100°C सम्मको तापक्रम दायरा भित्र काम गर्नको लागि हो। क्याटलगले यो पनि बताउँछ कि चरणहरूले हार्ड क्रोमिङ प्रयोग गर्दछ र दायरा सामान्य अन्डरबडी सुविधा विवरणमा 200 पट्टीको अधिकतम कार्य दबावको लागि डिजाइन गरिएको छ।

विशिष्ट 6TG-E130x1947 तालिका पङ्क्तिको लागि, सूचीबद्ध अधिकतम कार्य दबाव 180 बार हो। यस उत्पादन लेख र उद्धरणको लागि मोडेल-विशिष्ट तालिका मान प्रयोग गरिनुपर्छ। विस्तृत दायरा कथन मोडेलको सूचीबद्ध मान प्रतिस्थापन गर्न प्रयोग गर्नु हुँदैन।

क्याटलगले 6TG-E130x1947 लाई डम्प उपकरणहरूको लागि अन्डरबडी उत्पादनको रूपमा प्रस्तुत गर्दछ। यसले यस विशिष्ट मोडेलको लागि पूर्ण सील कम्पाउन्ड, सतह-मोटाई, चक्र-जीवन वा विस्तृत मर्मत अन्तराल प्रदान गर्दैन। सञ्चालन माध्यम, जलवायु र कर्तव्य चक्र थाहा हुँदा ती विवरणहरू पुष्टि गरिनु पर्छ।

VII। अर्डर गर्नु अघि स्थापना जाँचहरू

6TG-E130x1947 प्रतिस्थापन वा निर्दिष्ट गर्ने खरिदकर्ताले निम्न जानकारी तयार गर्नुपर्छ:

small trailer hydraulic cylinders

1. हालको सिलिन्डर मोडेल र पहिचान प्लेट, यदि उपलब्ध छ भने

2. फिर्ता लिइएको र विस्तारित स्थानहरूमा पिन-केन्द्र वा आँखा-केन्द्र आयामहरू

3. आवश्यक स्ट्रोक र टिपिङ कोण

4. शरीरको लम्बाइ, खाली वजन र इच्छित पेलोड दायरा डम्प गर्नुहोस्

5. कब्जा स्थान र माउन्टिङ कोष्ठक रेखाचित्र

6. पम्प प्रवाह, प्रणाली दबाव र भल्भ प्रकार

7. नली जडान र पोर्ट आवश्यकताहरू

8. शरीर मुनि र चेसिस वरपर उपलब्ध ठाउँ

9. अपरेटिङ तापक्रम र पानी, धुलो वा सडक प्रदूषणको लागि अपेक्षित जोखिम

10. चाहे कोष्ठक, समर्थन, पालना वा पूर्ण स्थापना किट आवश्यक छ

स्पष्ट स्थापना जानकारीले सही स्ट्रोक भएको तर ट्रेलरमा सुरक्षित रूपमा फिट गर्न नसकिने सिलिन्डर प्राप्त गर्ने जोखिम कम गर्छ।

VIII। अनुप्रयोगहरू

क्याटलगले अन्डरबडी टेलिस्कोपिक दायरालाई लाइट-ड्युटी डम्प उपकरण, साइड-डम्प र तीन-तर्फी डम्प ट्रेलर अनुप्रयोगहरूसँग सम्बद्ध गर्दछ। 6TG-E130x1947 लाई विचार गर्न सकिन्छ जहाँ उपकरणलाई लामो स्ट्रोक चाहिन्छ र छ-चरण डिजाइन उपलब्ध अन्डरबडी स्पेसमा फिट हुन्छ।

आवेदन स्वीकृति पूर्ण मेकानिकल र हाइड्रोलिक समीक्षामा आधारित हुनुपर्छ। उत्पादन विवरण एक्लैले एक विशिष्ट ट्रेलर मोडेल, पेलोड वा टिपिङ कोणको लागि उपयुक्तता पुष्टि गर्न सक्दैन।

IX। FAQ

6TG-E130x1947 मा कति चरणहरू छन्?

HCIC-2026 सूचीले 6TG-E130x1947 लाई छ चरणको सिलिन्डरको रूपमा सूचीबद्ध गर्दछ।

सूचीबद्ध स्ट्रोक के हो?

क्याटलगले १,९४७ मिमी स्ट्रोकलाई सूचीबद्ध गर्दछ।

यो मोडेलको लागि कुन दबाब सूचीबद्ध छ?

मोडेल तालिकाले 180 बारको अधिकतम काम गर्ने दबाबलाई सूचीबद्ध गर्दछ।

कुन टिपिङ क्षमता दायरा देखाइएको छ?

क्याटलगले 11-18 टन टिपिङ क्षमता दायरा सूचीबद्ध गर्दछ।

के यसले कुनै पनि सिलिन्डरलाई १,९४७ एमएम स्ट्रोकसँग बदल्न सक्छ?

होइन। प्रतिस्थापन गर्नु अघि माउन्टिंग आयामहरू, काज ज्यामिति, कोष्ठक पङ्क्तिबद्धता, दबाब, प्रवाह र पूर्ण लोड मार्ग जाँच गर्नुपर्छ।

कोष्ठक र समर्थनहरू उपलब्ध छन्?

सामान्य अन्डरबडी उत्पादन विवरणले कोष्ठक र समर्थनहरू दायरामा उपलब्ध छन् भनी बताउँछ। 6TG-E130x1947 को लागि सही आवश्यकता उद्धरणमा पुष्टि गरिनु पर्छ।

X. 6TG-E130x1947 फिटमेन्ट समीक्षा अनुरोध गर्नुहोस्

6TG-E130x1947 अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डरले छ-चरण निर्माणलाई 1,947 मिमी स्ट्रोक र ट्रेलर एकीकरणको लागि सूची-सूचीबद्ध आयामहरूसँग संयोजन गर्दछ। प्राविधिक रूपमा उपयोगी उद्धरण अनुरोध गर्न, HCIC लाई अवस्थित सिलिन्डर विवरणहरू, माउन्टिङ ड्राइंग, टिपिङ कोण, पम्प डेटा र सञ्चालन अवस्थाहरू पठाउनुहोस्।

HCIC ले स्ट्रोक लम्बाइमा मात्र भर पर्नुको सट्टा वास्तविक अन्डरबडी स्थापना विरुद्ध मोडेल जाँच गर्न सक्छ।

XI। HCIC को बारेमा

जिनान हुआचेन औद्योगिक कं, लिमिटेडको स्थापना सन् १९९८ मा भएको थियो। HCIC-2026 सूचीले HCIC लाई यातायात उपकरण, निर्माण मेसिनरी र अन्य औद्योगिक अनुप्रयोगहरूको लागि हाइड्रोलिक सिलिन्डर र पावर एकाइहरूमा केन्द्रित निर्माताको रूपमा वर्णन गर्दछ।
