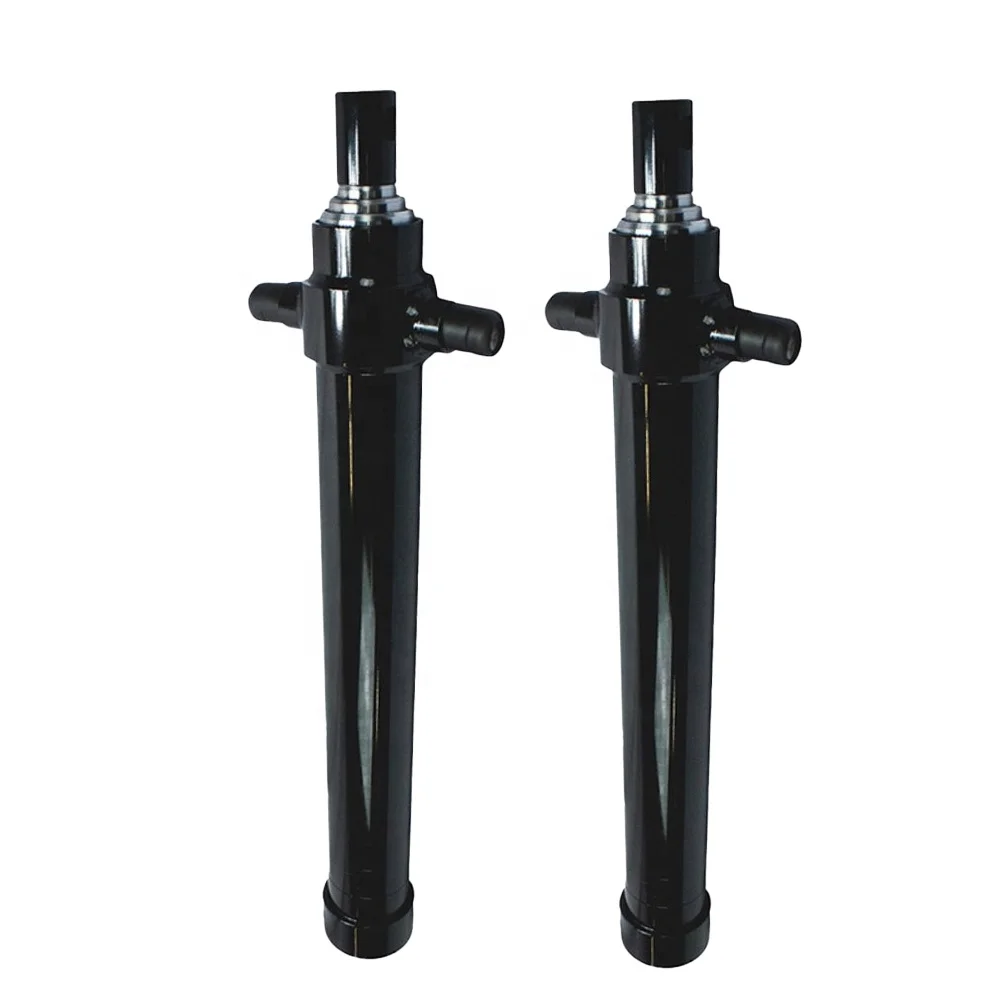

3TG-E90x1199 तीन-चरण अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर हो जसमा 1,199 एमएम स्ट्रोक, 220 बार अधिकतम कार्य दबाव र 5-14 टन क्याटलग टिपिङ दायरा छ।
Number of stages:
३ चरणहरूWorking volume:
६.२ लिMaximum working pressure:
220बार3TG-E90x1199 HCIC-2026 सूचीमा सूचीबद्ध तीन-चरण अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर हो। यसको कम्प्याक्ट अन्डरबडी लेआउट टिपिङ-प्रणाली अनुप्रयोगहरूको लागि हो जहाँ सिलिन्डरले शरीर र चेसिसको मुनि खाली ठाउँमा रहँदा लामो स्ट्रोक प्रदान गर्नुपर्छ।
सूचीमा 1,199 मिमी स्ट्रोक, 35 kg मास, 6.2 L काम गर्ने भोल्युम र 220 पट्टीको अधिकतम काम गर्ने दबाब सूचीबद्ध छ। यसले 5-14 टन टिपिङ-क्षमता दायरा र मुख्य L/A/B/C/D/E स्थापना आयामहरू पनि दिन्छ। यी मानहरूले प्रारम्भिक फिटमेन्ट छलफललाई समर्थन गर्दछ; तिनीहरूले पूर्ण ट्रेलर गणना प्रतिस्थापन गर्दैनन्।
| प्यारामिटर | सूची मूल्य |
|---|---|
| मोडेल | 3TG-E90x1199 |
| चरणहरूको संख्या | 3 |
| स्ट्रोक | 1,199 मिमी |
| मास | 35 किलो |
| कार्य भोल्युम | ६.२ लि |
| अधिकतम काम दबाव |
220 बार |
| क्याटलग टिपिङ क्षमता दायरा | 5-14 टन |
| आयाम एल | ५९८ मिमी |
| आयाम ए | 160 मिमी |
| आयाम B | 438 मिमी |
| आयाम C | 108 मिमी |
| आयाम D | 92 मिमी |
| आयाम ई | 58 मिमी |
माथिको स्पेसिफिकेशन मानहरू आपूर्ति गरिएको HCIC-2026 क्याटलगमा अन्डरबडी टेलिस्कोपिक सिलिन्डर तालिकाबाट ट्रान्सक्राइब गरिएको छ। क्याटलगको ५–१४ टन फिगर एउटा एप्लिकेसन दायरा हो, हरेक डम्प ट्रेलरको लागि विश्वव्यापी पेलोड अनुमोदन होइन।
तीन-चरण अन्डरबडी निर्माण
3TG-E90x1199 ले तीन टेलिस्कोपिक चरणहरू प्रयोग गर्दछ। फिर्ता लिँदा, नेस्टेड चरणहरूले सिलिन्डर प्याकेजलाई अन्डरबडी स्थापना क्षेत्र भित्र राख्न मद्दत गर्दछ। विस्तारको समयमा, चरणहरूले बन्द स्थितिमा पूर्ण कार्य लम्बाइको आवश्यकता बिना टिपिङ चक्रको लागि आवश्यक आन्दोलन प्रदान गर्दछ।
स्टेज व्यवस्थाको मतलब यो पनि हो कि विस्तारको समयमा सिलिन्डरको बल र गति फरक हुन सक्छ। विभिन्न चरणहरू सक्रिय हुँदा प्रभावकारी क्षेत्र परिवर्तन हुन्छ, त्यसैले चयनले भार, काज ज्यामिति, टिपिङ कोण, पम्प प्रवाह र भल्भ सेटिङहरू सँगै विचार गर्नुपर्छ।
अन्डरबडी स्थापना सिलिन्डरको बन्द लम्बाइ भन्दा बढी द्वारा शासित छ। खरिदकर्ताले क्र्याडल वा सपोर्टको व्यवस्था, पिन अलाइनमेन्ट, चेसिस क्लियरेन्स र सिलिन्डरको बाटो जाँच गर्नुपर्छ जब शरीर बन्दबाट टिपिएको स्थितिमा सर्छ।
सूचीले L लाई 598 mm र आयाम A बाट E लाई क्रमशः 160, 438, 108, 92 र 58 mm को रूपमा सूचीबद्ध गर्दछ। यी मापन ग्राहकको फ्रेम रेखाचित्र र माउन्ट व्यवस्था संग तुलना गरिनु पर्छ। सिलिन्डर कोष्ठक विरूपण द्वारा स्थितिमा बाध्य पार्नु भन्दा माउन्टिंग डिजाइन मार्फत पङ्क्तिबद्ध हुनुपर्छ।

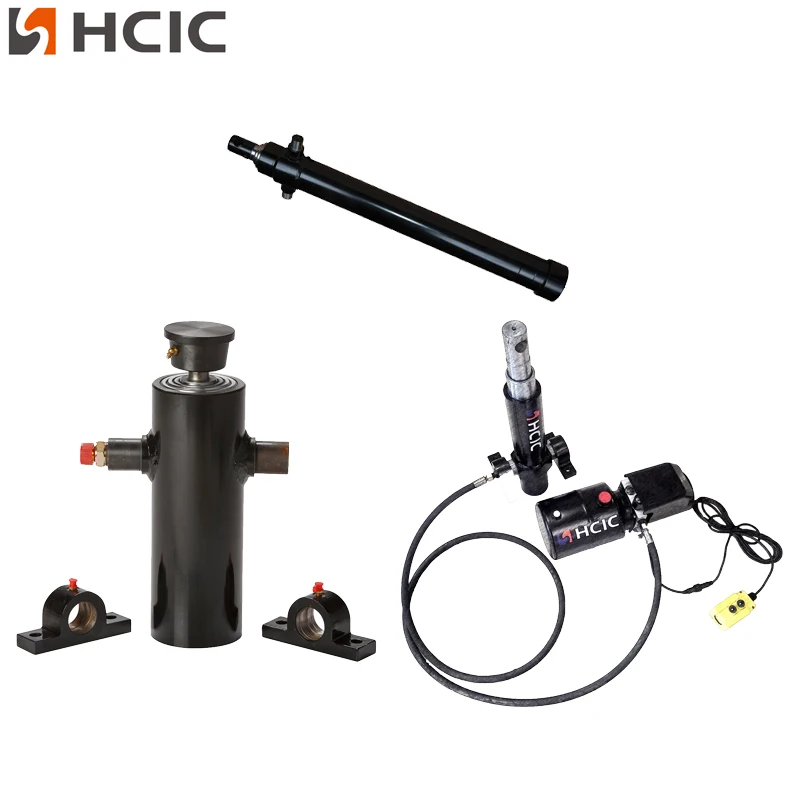

HCIC को क्याटलगले रड-आँखा वा बल-शैली जडान सन्दर्भहरू र सिलिन्डर समर्थन क्र्याडल सहित अन्डरबडी सिलिन्डर लाइनका लागि सहायक उपकरणहरू र समर्थन विकल्पहरू पनि देखाउँदछ। 3TG-E90x1199 परियोजनाको लागि सही जडान र समर्थन व्यवस्था सामान्य क्याटलग चित्रणबाट अनुमान गर्नुको सट्टा हालको रेखाचित्रबाट पुष्टि गरिनु पर्छ।
3TG-E90x1199 220 पट्टी को अधिकतम काम दबाव संग सूचीबद्ध छ। यो मान पम्प, राहत-भल्भ सेटिङ, हाइड्रोलिक लाइनहरू, तेल सफाई, माउन्टिंग संरचना र पूर्ण टिपिङ लोडको साथमा समीक्षा गरिनुपर्छ।
क्याटलगले 5-14 टन टिपिङ-क्षमता दायरा सूचीबद्ध गर्दछ। यो दायरालाई क्याटलग एप्लिकेसन सन्दर्भको रूपमा मान्नु पर्छ। वास्तविक उपयुक्तता ट्रेलरको शरीर, लोड वितरण, कब्जा स्थिति, टिपिङ कोण, चेसिस बल, हाइड्रोलिक प्रवाह र सञ्चालन अवस्थाहरूमा निर्भर गर्दछ।
सही बोर वा स्ट्रोक भएको सिलिन्डर अझै पनि अनुपयुक्त हुन सक्छ यदि माउन्टिंग ज्यामिति वा प्रणाली दबाव गलत छ। त्यसैले सिलिन्डर अर्डर गर्नु अघि पूर्ण आवेदन समीक्षा पूरा गरिनुपर्छ।

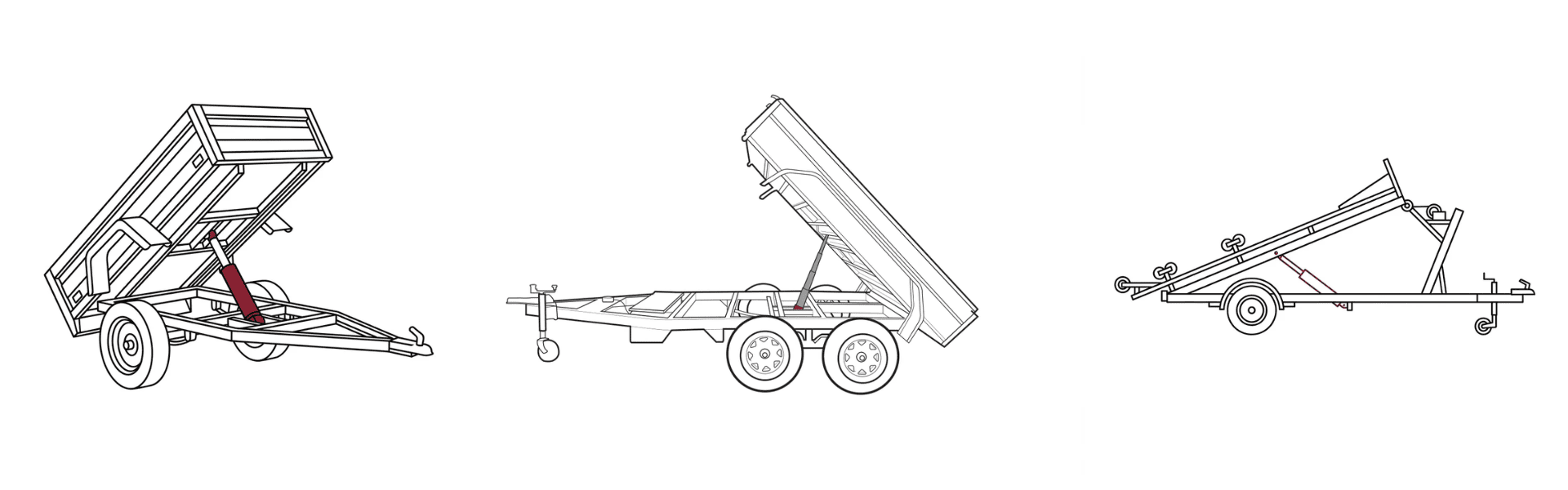

3TG-E90x1199 डम्प-ट्रेलर र अन्डरबडी टिपिङ-सिस्टम परियोजनाहरूसँग सान्दर्भिक छ जसलाई 1,199 मिमी स्ट्रोकको साथ तीन-चरण सिलिन्डर चाहिन्छ। यसलाई OEM निर्माण, प्रतिस्थापन कार्य र ट्रेलर पुन: डिजाइनको लागि विचार गर्न सकिन्छ जब उपलब्ध ठाउँ र प्रणाली आवश्यकताहरू क्याटलग डेटासँग मेल खान्छ।
आपूर्ति गरिएको HCIC क्याटलगले दुई देखि छ चरणहरूमा कन्फिगरेसनको साथ एक अन्डरबडी सिलिन्डर लाइनको वर्णन गर्दछ, तर यो लेख 3TG-E90x1199 मोडेलमा मात्र केन्द्रित छ। अन्य मोडेलहरू यसको आयाम वा अपरेटिङ डेटाको लागि एक अलग इन्जिनियरिङ समीक्षा बिना विकल्पको रूपमा प्रयोग गर्नु हुँदैन।
3TG-E90x1199 उद्धरण वा प्रतिस्थापन मूल्याङ्कनको लागि, पठाउनुहोस्:
- ट्रेलर प्रकार र शरीर आयाम
- आवश्यक स्ट्रोक र बन्द स्थापना ठाउँ
- चेसिस, पालना र कोष्ठक रेखाचित्र
- पिन वा बल जडान विवरण
- पम्प दबाव र प्रवाह जानकारी
- नली र पोर्ट व्यवस्था
- टिपिङ कोण र लोड वितरण
- हालको सिलिन्डर र माउन्टिंग क्षेत्रका फोटोहरू
- आवश्यक मात्रा र प्रतिस्थापन स्थिति
यी विवरणहरूले सिलिन्डर प्रतिस्थापनलाई ठूलो कोष्ठक, पङ्क्तिबद्धता वा हाइड्रोलिक-प्रणाली समस्याबाट छुट्याउन मद्दत गर्दछ।
3TG-E90x1199 एक परिभाषित तीन-चरण अन्डरबडी टेलिस्कोपिक हाइड्रोलिक सिलिन्डर 1,199 मिमी स्ट्रोक, 220 बार अधिकतम कार्य दबाव, 6.2 L काम गर्ने भोल्युम र 5-14 टन क्याटलग टिपिङ दायरा हो। यसको 598 mm L आयाम र सूचीबद्ध A-E मापनहरूले स्थापना योजनाको लागि व्यावहारिक सुरूवात बिन्दु प्रदान गर्दछ।
अन्तिम चयन पूर्ण ट्रेलर प्रणालीमा आधारित हुनुपर्छ, स्ट्रोक वा दबाबमा मात्र होइन। खरिद गर्नु अघि परियोजना-विशेष समीक्षाको लागि HCIC लाई अन्डरबडी रेखाचित्र र हाइड्रोलिक डेटा पठाउनुहोस्।
HCIC ले वाहन र औद्योगिक अनुप्रयोगहरूको लागि हाइड्रोलिक सिलिन्डर र पावर एकाइहरू विकास र निर्माण गर्दछ। 3TG-E90x1199 परियोजनाको लागि, HCIC ले OEM वा प्रतिस्थापन सोधपुछको लागि रेखाचित्र, मापन गरिएको आयाम र हाइड्रोलिक आवश्यकताहरूको समीक्षा गर्न सक्छ।
