वेल्डेड डबल क्लीभिस हाइड्रोलिक सिलिन्डर

I. उत्पादन अवलोकन

१.१ कोर परिभाषा

वेल्डेड डबल क्लीभिस हाइड्रोलिक सिलिन्डरले पूर्ण रूपमा वेल्डेड हाइड्रोलिक र्यामलाई बुझाउँछ जुन सिलिन्डरको तल र रडको छेउमा एकीकृत नक्कली डबल क्लीभिससँग सुसज्जित छ, यो भारी शुल्क वेल्डेड सिलिन्डर श्रृंखलासँग सम्बन्धित छ र मुख्यतया डबल एक्टिंग तेल सर्किट डिजाइन अपनाउछ।

परम्परागत टाई रड हाइड्रोलिक सिलिन्डर भन्दा फरक, वेल्डेड डबल क्लीभिस सिलिन्डरमा कम्प्याक्ट समग्र संरचना, पार्श्व भार प्रतिरोध गर्ने बलियो क्षमता, र बाहिरी हिलो, उच्च-भार काम गर्ने वातावरणमा लामो सेवा जीवन हुन्छ।

1.2 प्रयोगकर्ता दुखाइ बिन्दु समाधान

फार्म मर्मत पसलहरू, ट्रेलर OEM कारखानाहरू र साना निर्माण मेसिनरी निर्माताहरूले प्रायः पातलो वेल्डिंग सिमहरू र पातलो ब्यारेल पर्खालहरू भएका दोषपूर्ण वेल्डेड हाइड्रोलिक र्यामहरू सामना गर्छन्। यी सस्तो सिलिन्डरहरू तेल चुहाउन, क्लीभिस लगहरू झुकाउन वा लामो समयसम्म उठाउने कामको क्रममा क्र्याक गर्न सजिलो हुन्छ।

हामीले २८ वर्षदेखि वेल्डेड डबल क्लीभिस हाइड्रोलिक सिलिन्डरहरू निर्माण गरेका छौं, हाम्रा साइट इन्जिनियरहरूले हरेक महिना विश्वव्यापी खरीददारहरूबाट सयौं सिलिन्डर विफलताका केसहरू सामना गर्छन्। हामी बाहिरी भारी मेसिनरीका लागि सबै सामान्य ब्रेकडाउन समस्याहरूबाट बच्न क्लिभिस वेल्डिङ संरचना, ब्यारेल पर्खाललाई गाढा बनाउँछौं र सील एसेम्बली अपग्रेड गर्छौं। MOQ बिना सानो नमूना अर्डर ग्राहक परीक्षणको लागि समर्थित छ।

II। उत्पादन आन्तरिक संरचना र शिल्प लाभ

2.1 प्रमुख निर्माण शिल्प

हाम्रो वेल्डेड डबल क्लीभिस हाइड्रोलिक सिलिन्डरको सबै कोर प्रशोधन चरणहरू हाम्रो स्व-स्वामित्वको 12000㎡ हाइड्रोलिक कार्यशालामा समाप्त हुन्छन्, मुख्य कम्पोनेन्टहरूको आउटसोर्सिङ छैन। प्रत्येक शिल्प लोड प्रतिरोध र सील प्रदर्शन सुधार गर्न डिजाइन गरिएको छ।

2.1.1 Honed सिमलेस बाक्लो ब्यारेल

हामी भित्री परिशुद्धता होनिङ ट्रीटमेन्टको साथ हट रोल्ड सिमलेस स्टिल ट्यूब अपनाउँछौं, ब्यारेल पर्खाल मोटाई साधारण बजार मोडेल भन्दा बाक्लो छ। बाक्लो ब्यारेलले निरन्तर उच्च दबावमा सिलिन्डरको विकृति कम गर्न सक्छ, र भित्री होनिङले स्क्र्याचहरू हटाउँछ जसले आन्तरिक तेल चुहावट निम्त्याउँछ।

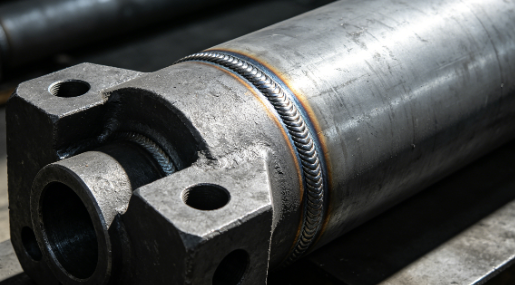

२.१.२ इन्टिग्रल फोर्ज्ड क्लीविस र फुल पेनेट्रेसन वेल्डिङ

डबल क्लीभिस लगहरू पातलो पाना स्प्लिसिङ वेल्डिङको सट्टा एक टुक्रा नक्कली स्टील हुन्। क्लीभिस र ब्यारेल बीचको जडान स्थितिले 8-12mm पूर्ण प्रवेश जलमग्न आर्क वेल्डिंग प्रयोग गर्दछ, वेल्डिङ सीम बाक्लो र एकसमान हुन्छ, ट्र्याक्टर र लग स्प्लिटरको भारी पार्श्व बल अन्तर्गत लग क्र्याकलाई प्रभावकारी रूपमा रोक्छ।

२.१.३ बाक्लो क्रोम प्लेटेड पिस्टन रड

पिस्टन रड सतह सटीक जमीन हो त्यसपछि 28-32μm हार्ड क्रोम तह लेपित। बाक्लो क्रोम कोटिंगले स्थिर एन्टि-रस्ट र पहिरन प्रतिरोध ल्याउँछ, कोटिंगले एक वर्षको लगातार हिलो खेतीमा काम गर्दा पनि उफ्रिने छैन।

2.1.4 बहु-प्रकार कम्पोजिट सील प्रणाली

सामान्य तापक्रममा परम्परागत हाइड्रोलिक तेलसँग मिलाउन मानक एसेम्बलीले NBR रबर सिलहरू प्रयोग गर्दछ। FKM फ्लोरिन रबर सिलहरू -20 ℃ देखि 180 ℃ सम्म काम गर्ने उच्च तापमान उपकरणहरूको लागि वैकल्पिक अपग्रेड हो, आन्तरिक र बाह्य तेल चुहावटलाई पूर्ण रूपमा रोक्छ।

2.2 कारखाना वितरण निरीक्षण मानक

प्रत्येक समाप्त भएको वेल्डेड डबल क्लीभिस हाइड्रोलिक सिलिन्डरले 30 मिनेटको लागि 1.5 गुणा ओभरलोड प्रेसर होल्ड परीक्षण र ढुवानी अघि पूर्ण एयर टाइटनेस निरीक्षण पास गर्नुपर्छ। हामी प्रत्येक सिलिन्डरको लागि परीक्षण डेटा रेकर्ड गर्छौं, र बल्क अर्डर ग्राहकहरूको लागि पूर्ण दबाव परीक्षण रिपोर्ट प्रदान गर्न सक्छौं।

III। विस्तृत आवेदन परिदृश्यहरू

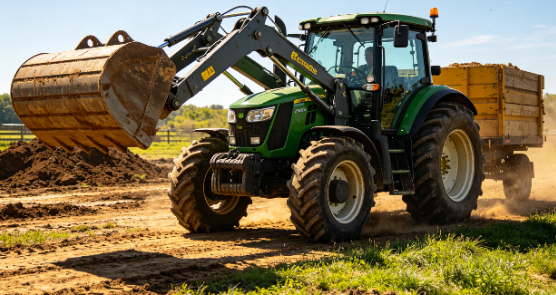

3.1 कृषि मेसिनरी मिलान

हाम्रो वेल्डेड क्लीभिस हाइड्रोलिक र्याम सबै प्रकारका फार्म मोबाइल उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ, डबल क्लीभिस माउन्ट डिजाइनले अतिरिक्त सामानहरू बिना द्रुत पिन शाफ्ट स्थापना महसुस गर्दछ।

मुख्य मिल्दो उपकरणहरू: ट्र्याक्टर लिफ्टिङ आर्म, लग स्प्लिटर हाइड्रोलिक राम, घाँस बेलर, सानो फसल काट्ने यन्त्र, फार्म लिफ्टिङ ट्रेलर।

3.2 मिनी निर्माण उपकरण मिलान

कम्प्याक्ट वेल्डेड डबल इयर सिलिन्डरले सीमित स्थापना स्थान, निर्माण स्थलको धुलो र कम्पन अन्तर्गत स्थिर प्रदर्शनको साथ सानो निर्माण मेसिनरीमा फिट हुन्छ।

मुख्य मिल्दो उपकरण: मिनी उत्खनन सहायक र्याम, लोडर टिल्ट सिलिन्डर, सानो रोड रोलर, कंक्रीट लिफ्टिंग मिक्सर।

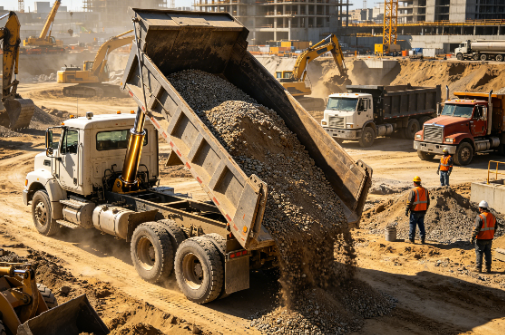

3.3 रसद र यातायात उपकरण मिलान

उच्च लोड असर वेल्डेड क्लीविस र्याम रसद लिफ्टिङ सवारी साधन र गोदाम लोडिङ उपकरणको लागि मुख्यधारा प्रतिस्थापन भाग हो।

मुख्य मिल्दो उपकरण: डम्प ट्रेलर हाइड्रोलिक सिलिन्डर, टो ट्रक लिफ्टिङ र्याम, डक लेभलर वेल्डेड हाइड्रोलिक सिलिन्डर, कैंची लिफ्ट टेबल राम।

3.4 सामान्य औद्योगिक कस्टम उपकरण मिलान

अनुकूलन आकार वेल्डेड डबल क्लीभिस सिलिन्डर औद्योगिक उपकरण रेखाचित्र अनुसार अनुकूलित गर्न सकिन्छ, फोहोर उपचार, सामग्री लिफ्टिङ र उपकरण मर्मत प्रतिस्थापनको लागि उपयुक्त।

मुख्य मिल्दो उपकरण: फोहोर कम्प्याक्टर, सामग्री लिफ्टिङ मेसिन, सानो हाइड्रोलिक प्रेस, aftermarket मरम्मत प्रतिस्थापन हाइड्रोलिक राम।

IV। प्राविधिक प्यारामिटरहरू पूरा गर्नुहोस्

4.1 मानक निश्चित निर्दिष्टीकरणहरू

निरीक्षण वस्तु	मानक प्यारामिटर
बोर साइज	30mm-200mm (1.2inch-8inch)
रड व्यास	20mm-120mm
स्ट्रोक लम्बाइ	50mm-3000mm
मूल्याङ्कन कार्य दबाव	21MPa (3000PSI)
मानक कार्य प्रकार	दोहोरो अभिनय
मानक सील सामाग्री	NBR रबर
सतह उपचार	म्याट कालो एन्टि-रस्ट पेन्ट

4.2 अनुकूलन वैकल्पिक अपग्रेड प्यारामिटरहरू

V. कारखाना योग्यता, गुणस्तर नियन्त्रण र निर्यात प्याकिङ

5.1 आधिकारिक उत्पादन प्रमाणीकरण

हाम्रो सम्पूर्ण हाइड्रोलिक सिलिन्डर उत्पादन लाइन ISO9001 गुणस्तर व्यवस्थापन प्रणाली प्रमाणीकरण पास गर्दछ, सबै भारी शुल्क वेल्डेड हाइड्रोलिक उत्पादनहरू CE औद्योगिक सुरक्षा मानक पूरा गर्दछ। हामी ग्राहक भन्सार क्लियरेन्स र कारखाना अडिटको लागि प्रमाणीकरण कागजातहरूको प्रतिलिपि प्रदान गर्न सक्छौं।

5.2 पूर्ण गुणस्तर नियन्त्रण प्रणाली

हामीले स्वतन्त्र कच्चा माल निरीक्षण कार्यशाला, अर्ध-समाप्त उत्पादन प्रशोधन निरीक्षण स्टेशन र समाप्त उत्पादन दबाव परीक्षण कोठा सेट। सबै कच्चा इस्पात ट्यूबहरू, नक्कली clevis र सील भागहरू उत्पादन अघि जाँच गरिनेछ, दोषपूर्ण कच्चा माल सिधै समाप्त उत्पादन विफलताबाट बच्न अस्वीकार गरिनेछ।

5.3 निर्यात मानक प्याकिङ योजना

प्रत्येक वेल्डेड डबल क्लीभिस हाइड्रोलिक सिलिन्डरलाई पहिले एन्टी-रस्ट तेलले लेपित गरिनेछ, समुद्री यातायातको समयमा समुद्री पानीको क्षरणबाट बच्न प्लास्टिकको फिल्मले बेरिएको छ। त्यसपछि लामो दूरीको रसदमा टक्कर र विरूपण रोक्न निश्चित फोम प्याडिङको साथ ठोस निर्यात काठको केसमा राख्नुहोस्।

VI। FAQ

Q1: के म गैर-मानक बोर र स्ट्रोक वेल्डेड डबल क्लीभिस सिलिन्डर अनुकूलित गर्न सक्छु?

A1: हो, हाम्रो प्राविधिक टोलीले 24 घण्टा भित्र तपाईंको उपकरण रेखाचित्र अनुसार विशेष सिलिन्डर आकार डिजाइन गर्न सक्छ।

Q2: तपाईको मानक वेल्डेड क्लीभिस र्यामको अधिकतम काम गर्ने दबाव के हो?

A2: मानक मूल्याङ्कन गरिएको दबाव 3000PSI (21MPa), 35MPa उच्च दबाव अपग्रेड गरिएको मोडेल खनन भारी लोड उपकरणहरूको लागि उपलब्ध छ।

Q3: वेल्डेड डबल क्लीभिस हाइड्रोलिक सिलिन्डरको वारेन्टी अवधि कति लामो छ?

A3: हामी सामान्य सही कार्य अवस्था अन्तर्गत 12-महिना वारेन्टी प्रदान गर्दछौं, अनुचित सञ्चालनको कारणले गर्दा क्षति वारेन्टी द्वारा कभर गरिएको छैन।
