फिल्ड प्राविधिकहरूले आन्तरिक पिस्टन सिल असफल भएको शंका गर्दा, मानक शप परीक्षण भनेको सिलिन्डरलाई पूर्ण स्ट्रोकमा तल बाहिर निकाल्नु, पोर्टमा दबाब दिन र तेलको पानाको लागि विपरित पोर्टको निरीक्षण गर्नु हो। बेलुन भएका सिलिन्डरहरूमा, यो परीक्षणले लगातार गलत-नकारात्मक परिणामहरू उत्पादन गर्छ:
| स्थिति | दूरी | बोर मापन | नोट |
|---|---|---|---|
| बेस क्याप | ० मिमी | 100.02 मिमी | नाममात्र विनिर्देश |
| मिड-स्ट्रोक | 500 मिमी | 100.48 मिमी | +०.४६ मिमी स्वेल जोन |
| टाउको ग्रंथि | 1000 मिमी | 100.03 मिमी | नाममात्र विनिर्देश |
किनभने दहाइड्रोलिक सिलिन्डरब्यारेल संरचनात्मक रूपमा भारी स्टील आधार फोर्जिंग र थ्रेडेड हेड ग्रन्थि द्वारा दुबै छेउमा ब्रेस गरिएको छ, स्थायी हुप उत्पादन ब्यारेलको असमर्थित केन्द्र खण्डमा लगभग विशेष रूपमा केन्द्रित हुन्छ।
1. Inertial Kinetic Impact Spikes:एक्काभेटर बाल्टीले फुल स्विङ स्पीडमा ग्रेनाइट स्ट्राइक गर्दा तुरुन्तै ढिलाइको दबाब स्पाइक हुन्छ जसले भल्भ पपेट शारीरिक रूपमा खोल्न अघि विगतको प्रणालीको मुख्य राहत भल्भ क्र्याक सीमाहरू बढाउँछ।
2. डिकम्प्रेसन आघात तरंगहरू:उच्च-टनेज हाइड्रोलिक प्रेस र कम्प्याक्शन सिलिन्डरहरूमा, द्रुत भल्भ सिफ्टिङले ध्वनिक तरल पदार्थ डिकम्प्रेसन तरंगहरू निकाल्छ जसले आन्तरिक ट्यूब आईडीलाई ह्यामर गर्दछ।
3. घटिया ट्यूब धातुकर्म:उच्च तन्य मिश्र धातु इस्पात (५२० MPa भन्दा बढी उपज) को सट्टा कम उत्पादन शक्ति (350 MPa अन्तर्गत) को साथ मानक व्यावसायिक कोल्ड-ड्रान कार्बन स्टील ट्युबिंग प्रयोग गर्दै।
4. अत्यधिक ट्यूब सम्मान भत्ता: गहिरो स्कोरिङ चिन्हहरू हटाउन पहिले नै पहिरिएको सिलिन्डर ट्यूबलाई ओभर-होनिङ गर्दा न्यूनतम इन्जिनियरिङ सुरक्षा मार्जिनभन्दा तल बाँकी रहेको ट्यूब भित्ता मोटाई कम हुन्छ।

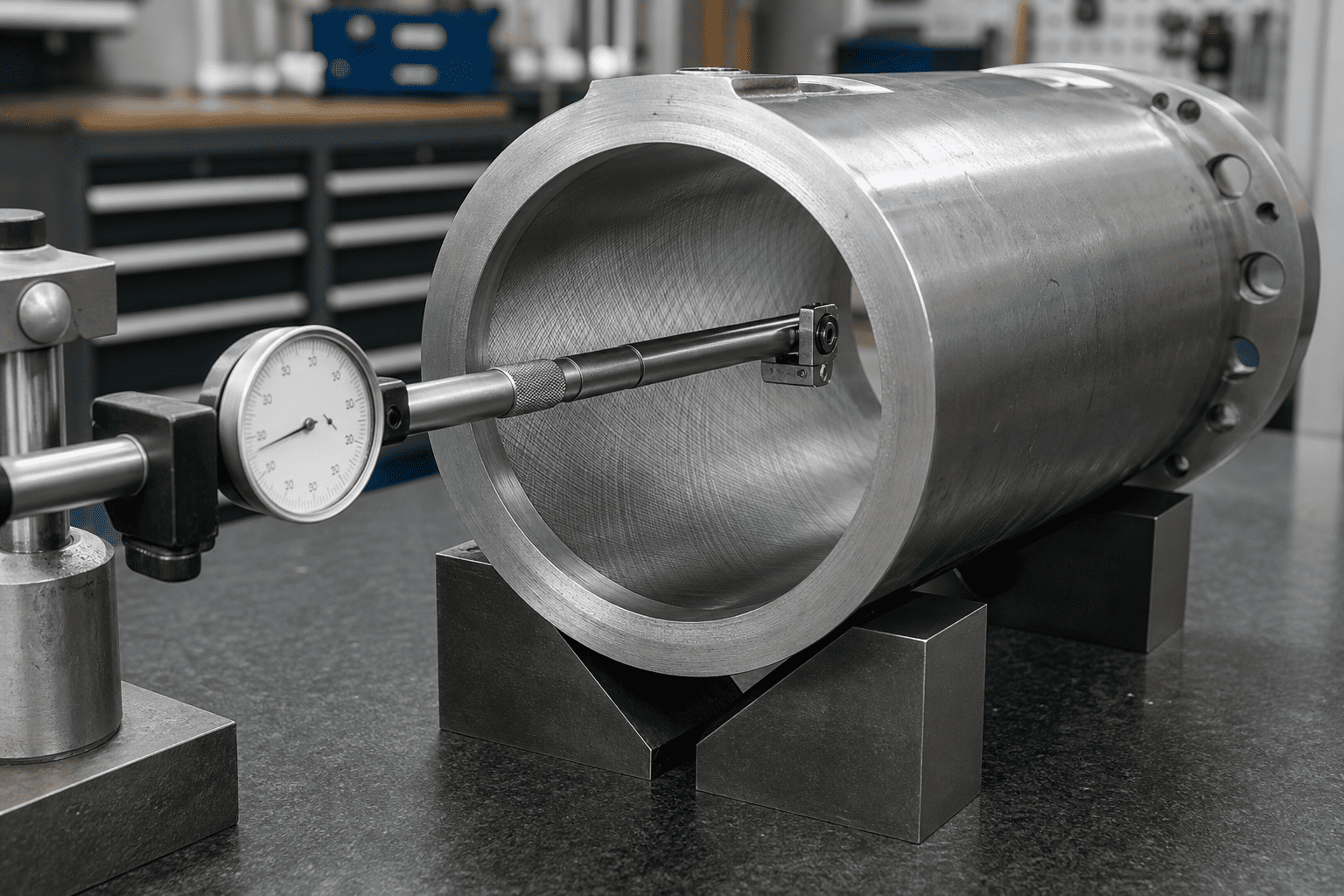

पसल टियरडाउनको बेला ब्यारेल बेलुनिङको निष्कर्षमा निदान गर्न, मेकानिकहरूले सजिलैसँग पहुँचयोग्य ट्यूबको छेउहरू नाप्नुको सट्टा धेरै स्ट्रोक अन्तरालहरूमा आन्तरिक बोर ज्यामितिलाई नक्सा गर्नुपर्छ:
| स्थिति | दूरी | बोर मापन | नोट |
|---|---|---|---|
| बेस क्याप | ० मिमी | 100.02 मिमी | नाममात्र विनिर्देश |
| मिड-स्ट्रोक | 500 मिमी | 100.48 मिमी | +०.४६ मिमी स्वेल जोन |
| टाउको ग्रंथि | 1000 मिमी | 100.03 मिमी | नाममात्र विनिर्देश |

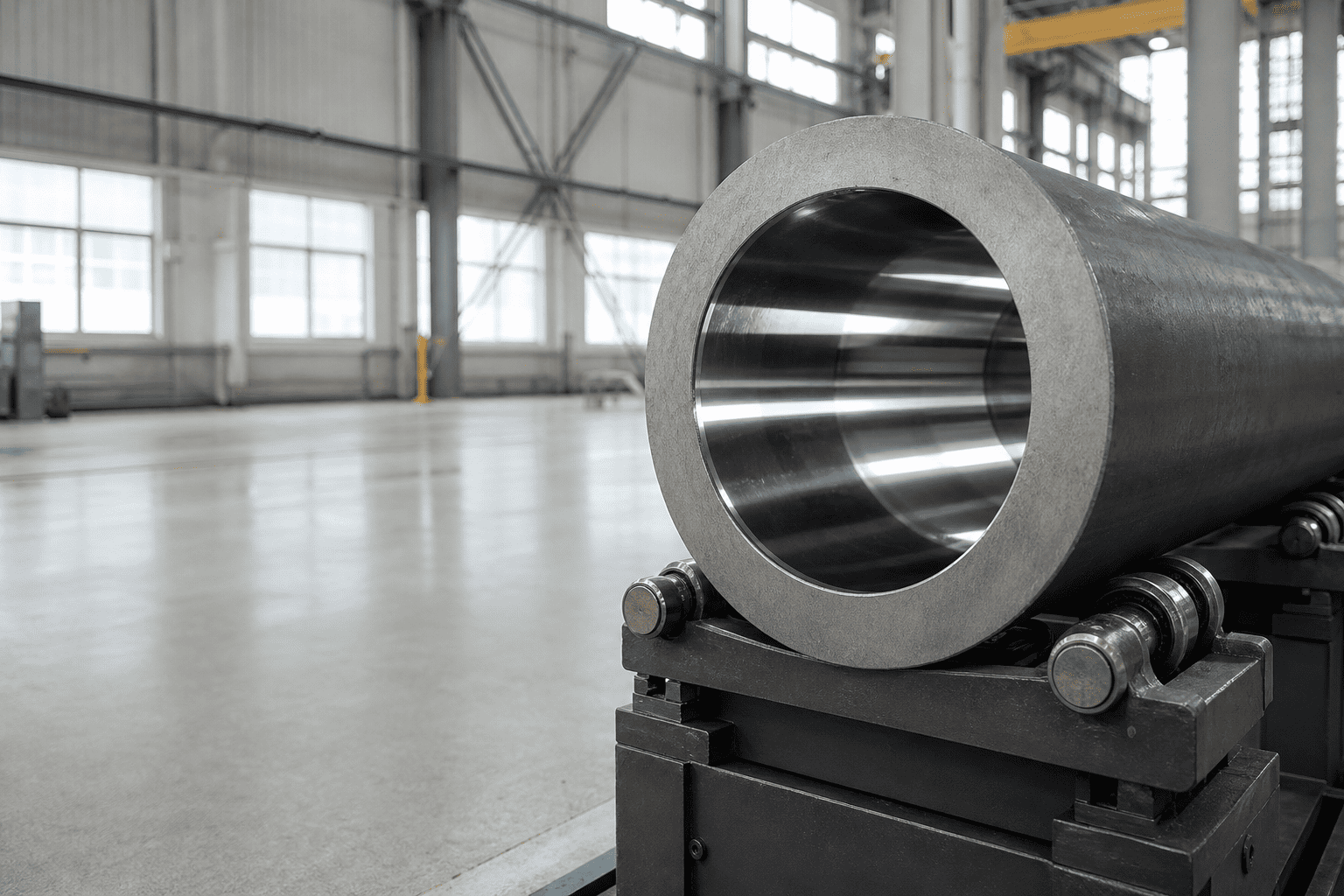

उच्च-शक हाइड्रोलिक सर्किटहरूमा ब्यारेल बेलुनिंग रोक्न मानक कार्बन DOM ट्युबिङबाट उच्च-शक्ति सिमलेस मिश्र धातु स्टीलहरूमा स्तरवृद्धि गर्न आवश्यक छ:
| ट्युबिङ ग्रेड | सामग्री वर्गीकरण | न्यूनतम उपज शक्ति | पीक शक स्पाइकको प्रतिरोध |
|---|---|---|---|
| AISI 1020 / 1026 | मानक कोल्ड-ड्रान कार्बन | 290 - 340 MPa | गरिब (४,००० पीएसआई स्पाइक्स मुनि बेलुन निस्कने सम्भावना) |
| St52-3 / E355 | माइक्रो-मिश्रित संरचनात्मक इस्पात | 450 - 520 MPa | मध्यम (मानक मोबाइल औद्योगिक बेन्चमार्क) |
| 27SiMn / 30CrMo | निभाएको र टेम्पर्ड मिश्र धातु इस्पात | 620 - 780 MPa | सुपीरियर (८,०००+ psi डायनामिक खनन झटका प्रतिरोध गर्दछ) |
| ४१४० क्रोम-मोली | उच्च कठोरता मिश्र धातु इस्पात | 850 - 950 MPa | चरम कर्तव्य (विध्वंस संलग्नक र फोर्ज प्रेस) |

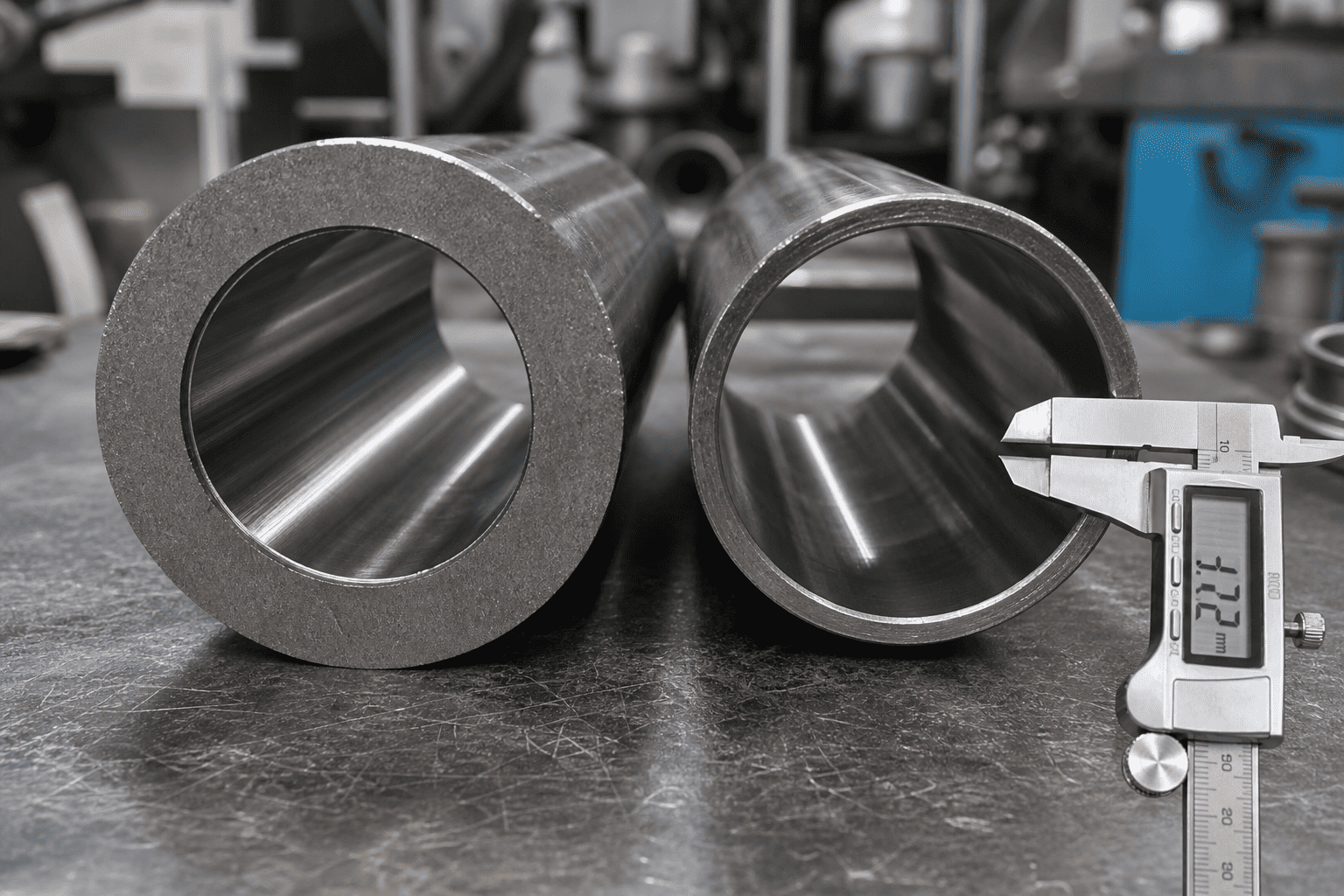

उच्च-उत्पादन मिश्र धातु चयनको अतिरिक्त, भारी-शुल्क ईन्जिनियरिङ् दिशानिर्देशहरूले भारी-भित्ता अनुपात निर्दिष्ट गर्न आवश्यक छ जहाँ ट्यूब बाहिरी व्यास उच्च-प्रभाव मोबाइल उपकरणहरूमा नाममात्र बोर व्यास कम्तिमा 1.25 देखि 1.35 गुणा हुन्छ।
