जब एक लोड बूम वा बाल्टिनहाइड्रोलिक सिलिन्डरअपरेटर इनपुट बिना ड्रप, खराबी चार अलग हाइड्रोलिक मेकानिजम मध्ये एक बाट उत्पन्न हुन्छ:
| विफलता संयन्त्र | भौतिक मूल कारण | श्रव्य / दृश्य लक्षण |
|---|---|---|
| पिस्टन सिल बाइपास (आन्तरिक चुहावट) | क्यापको छेउबाट रडको छेउमा तेल चुहिरहेको यू-कप वा स्कोर गरिएको घण्टीहरू | सिलिन्डर ब्यारेल तातो ठाउँ; रड मेकानिकली समर्थित हुँदा बहाव रोकिन्छ |
| काउन्टरब्यालेन्स भल्भसीट रुँदै | पपेट सीट मुनिको प्रदुषण, अंकित कार्ट्रिज नाक, वा थकित वसन्त | भल्भ पोर्ट विगतमा तेल रोइरहेको; सील अवस्थाको पर्वाह नगरी स्थिर बहाव |
| दिशात्मक वाल्व स्पूल रिसाव | ओपन-सेन्टर प्रणालीहरूमा अत्यधिक स्पूल क्लियरेन्स पहिरन | बूम सर्किटमा कुनै लक भल्भ स्थापना गरिएको छैन भने मात्र हुन्छ |
| थर्मल तेल संकुचन | तातो तेल (६५°C) परिवेशमा चिसो (१५°C) ले तरल पदार्थको मात्रा ३% देखि ४% घटाउँछ | पहिलो घण्टामा प्रारम्भिक 10-20 मिमी ड्रप, त्यसपछि शून्य दबाव हानि संग पूर्ण रूपमा स्थिर हुन्छ |

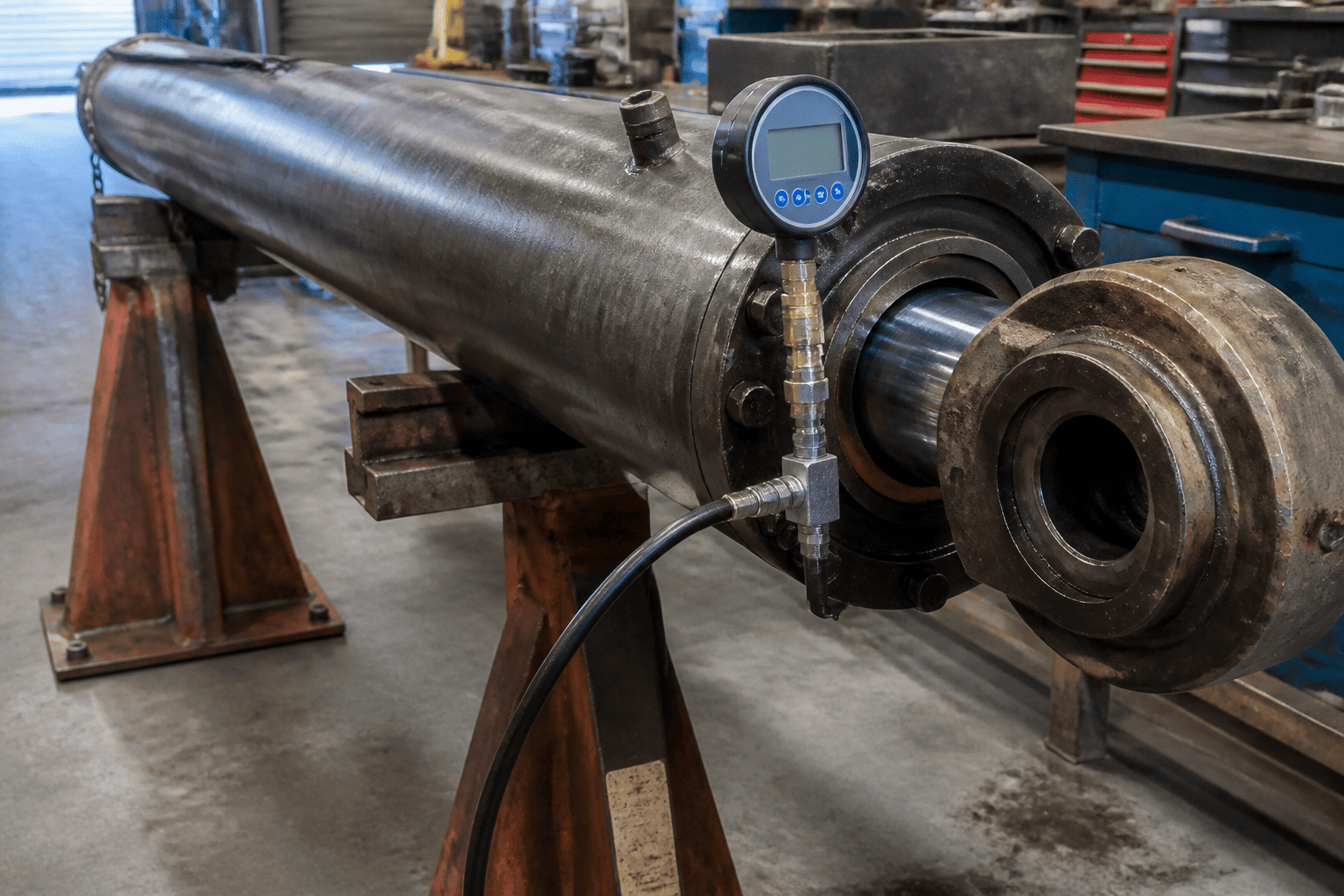

कहिल्यै नहटाउनुहोस् एभारी बूम सिलिन्डरयो निश्चित अलगाव परीक्षण पूरा गर्नु अघि मेसिनबाट:
1. मूल्याङ्कन गरिएको लोडको साथ बूमलाई 45 डिग्रीमा माथि उठाउनुहोस्: हाइड्रोलिक तेललाई सामान्य सञ्चालन तापक्रम (लगभग 50 डिग्री सेल्सियस देखि 55 डिग्री सेल्सियस) सम्म ल्याउनुहोस्।
2. लक आउट गर्नुहोस् र बूमलाई मेकानिकली समर्थन गर्नुहोस्: पूर्ण सुरक्षा सुनिश्चित गर्न इन्जिनियरिङ-अनुमोदित बूम प्रोप वा क्रेन स्लिङ स्थापना गर्नुहोस्।
3. रड-एन्ड रिटर्न लाइनलाई अलग गर्नुहोस्: सिलिन्डरको रडको छेउमा जोडिएको हाइड्रोलिक नलीलाई विच्छेद गर्नुहोस् र नलीलाई क्याप गर्नुहोस्। सफा नाप्ने कन्टेनरमा सिलिन्डर रड-एन्ड पोर्ट खुला छोड्नुहोस्।
4. मेकानिकल सपोर्ट हटाउनुहोस्: सिलिन्डरको क्याप-एन्ड तेल स्तम्भमा पूर्ण गुरुत्वाकर्षण भार झुण्ड्याउन अनुमति दिनुहोस्।
5. रड-एन्ड पोर्ट डिस्चार्ज अवलोकन गर्नुहोस्:
काउन्टरब्यालेन्स भल्भहरू (ओभरसेन्टर भल्भहरू) ले दुईवटा महत्त्वपूर्ण कर्तव्यहरू प्रदर्शन गर्छन्: तिनीहरूले लाइन फट्दा लोड ड्रप रोक्नको लागि तेललाई ट्र्याप गर्छन्, र तिनीहरूले रिटर्न फ्लो मिटर गर्छन् ताकि अत्यधिक गुरुत्वाकर्षण भारले हाइड्रोलिक पम्पलाई अगाडि बढाउन सक्दैन।
जब अपरेटरले भारी बूम घटाउँछ र मेसिनले हिंस्रक रूपमा बकिङ र बकबक गर्न थाल्छ, काउन्टर ब्यालेन्स भल्भ पाइलट दबाब अस्थिरता (शिकार) मा समातिन्छ:
| चरण | प्रक्रिया विवरण |
|---|---|
| 1 | अपरेटरले तल्लो आदेश पठाउँछ → पायलट दबाबले काउन्टर ब्यालेन्स भल्भ खोल्छ |
| 2 | भल्भ खुल्छ → सिलिन्डर टोपीको छेउबाट तेल बाहिर निस्कन्छ → बूमले तलतिर गति लिन्छ |
| 3 | बूम पम्पले तेल आपूर्ति गर्न सक्ने भन्दा छिटो खस्छ → पायलट दबाब शून्यमा झर्छ |
| 4 | पायलटको दबाव हानि → भल्भ अचानक बन्द → हाइड्रोलिक झटका तरंग, बूम हल्ला |
प्राथमिक ईन्जिनियरिङ् गल्ती जसले काउन्टरब्यालेन्स शिकारलाई ट्रिगर गर्दछ लचिलो, संरचनात्मक बूमको लागि अत्यधिक आक्रामक पायलट अनुपात चयन गर्नु हो:

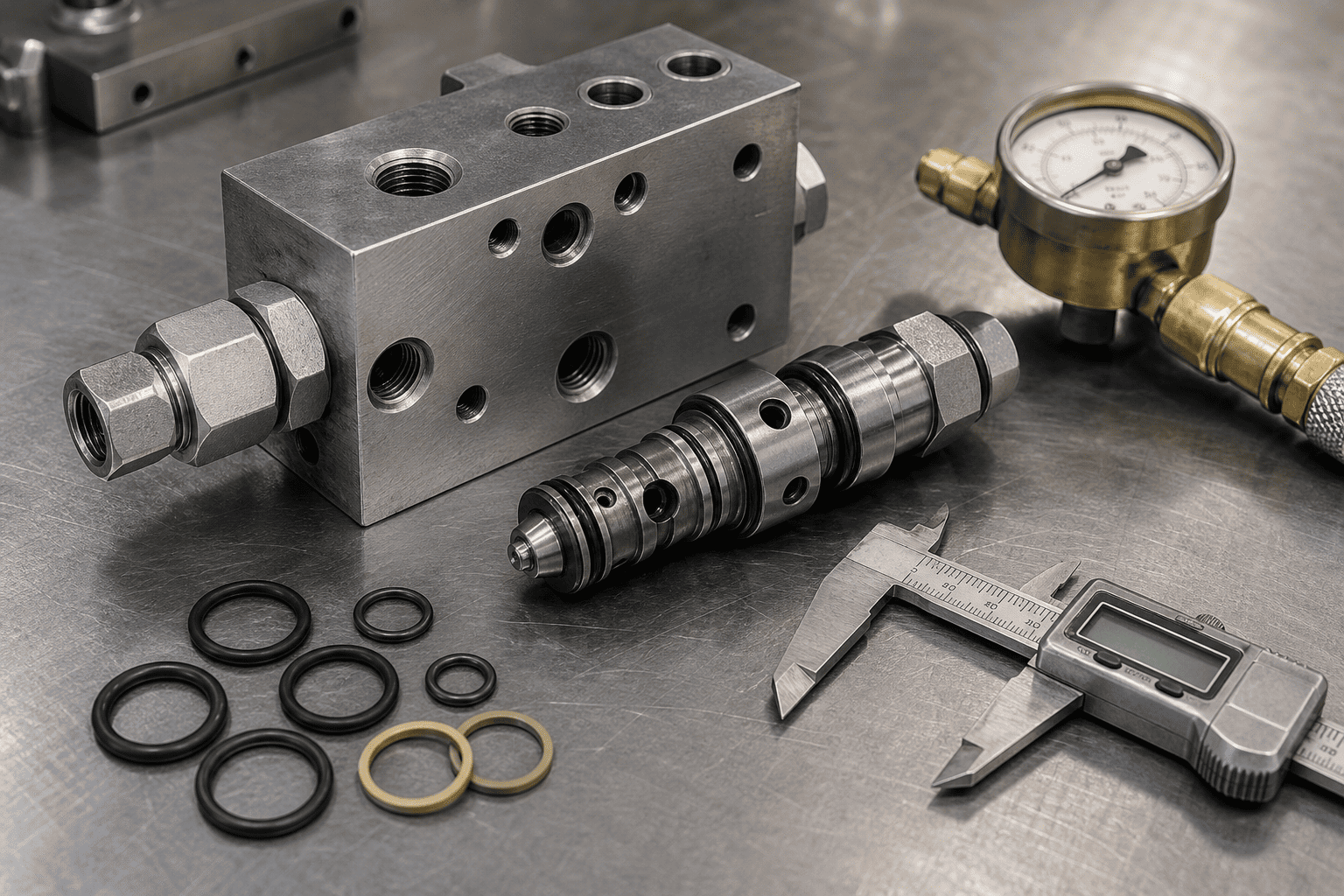

1. टर्किङ गर्नु अघि काउन्टर ब्यालेन्स गुहाहरू फ्लस गर्नुहोस्:पपेट नाक र मेनिफोल्ड सिटको बीचमा समातिएको 20-माइक्रोन स्टिल चिपले पनि प्रति घण्टा 50 मिमी बूम ड्रिफ्ट निम्त्याउँछ। सँधै ISO 16/14/11 सरसफाई मापदण्डहरूमा मेनिफोल्ड ड्रिलिङहरू फ्लश गर्नुहोस्।
2. उच्च-दबाव होल्डिङका लागि Viton/HNBR ब्याकअप रिङ्हरू निर्दिष्ट गर्नुहोस्:सुनिश्चित गर्नुहोस् कि पिस्टन सिल प्याकेजहरूले एन्टी-एक्सट्रुजन थर्मोप्लास्टिक ब्याकअप रिङ्हरू प्रयोग गर्दछ जुन माइक्रो-क्रिपिङ्ग बिना 4,000+ psi निरन्तर स्थिर होल्डिङको सामना गर्न सक्षम छ।
3. वास्तविक चुहावटबाट थर्मल संकुचन भिन्न गर्नुहोस्:भर्खरै पार्क गरिएको मेसिनरी परीक्षण गर्दा, ड्रिफ्ट बेन्चमार्कहरू रेकर्ड गर्नु अघि तेलको तापक्रम स्थिरीकरणको लागि तीस मिनेट समय दिनुहोस्।
4. डायरेक्ट-फ्लाङ्ग्ड काउन्टरब्यालेन्स मनिफोल्डहरू स्थापना गर्नुहोस्:रिमोट लाइन माउन्ट भल्भबाट बच्नुहोस्। सिलिन्डर ब्यारेलमा सिधै SAE 4-बोल्ट फ्ल्यान्ज पोर्टहरूमा भल्भ ब्लक बोल्टिङले कडा पायलट प्रतिक्रिया र बाह्य नली फुट्ने शून्य जोखिम सुनिश्चित गर्दछ।
तपाईको उपकरण फ्लीटमा लगातार बूम बहाव वा काउन्टरब्यालेन्स भल्भ अस्थिरताको अनुभव गर्दै हुनुहुन्छ?
HCIC को वरिष्ठ हाइड्रोलिक इन्जिनियरिङ समूहलाई सम्पर्क गर्नुहोस्। हामी पूर्ण फोरेन्सिक सर्किट समीक्षाहरू, अनुकूलन-मनिफोल्ड एकीकृत सिलिन्डरहरू अनुकूलित पायलट अनुपातहरू, र द्रुत-डिस्प्याच OEM प्रतिस्थापन इकाइहरू शून्य-बहाव प्रदर्शनको लागि इन्जिनियर प्रदान गर्दछौं।
