A हाइड्रोलिक सिलिन्डरहाइड्रोलिक सर्किट सामान्य देखिन्छ भने पनि अस्थिर आन्दोलन, असमान लोड वा दोहोर्याइएको सिल क्षति विकास गर्न सक्छ। कारण माउन्टिङ हार्डवेयरमा हुन सक्छ: एक थिचिएको पिन, एक ठूलो क्लीभिस प्वाल, एक ढीलो बुशिंग वा एक स्थापना जुन अब पूर्ण काम गर्ने चाप मार्फत पङ्क्तिबद्ध छैन।
मर्मत किट वा प्रतिस्थापन सिलिन्डर अर्डर गर्नु अघि मर्मत टोली र OEM खरीददारहरूले कसरी सिलिन्डर माउन्टिंग बिन्दुहरूको निरीक्षण गर्न सक्छन् भनेर यो गाइडले वर्णन गर्दछ। फोकस भनेको सिलिन्डर र मेसिन बीचको मेकानिकल जडान हो, सामान्य हाइड्रोलिक दबाव वा प्रवाह निदान होइन।

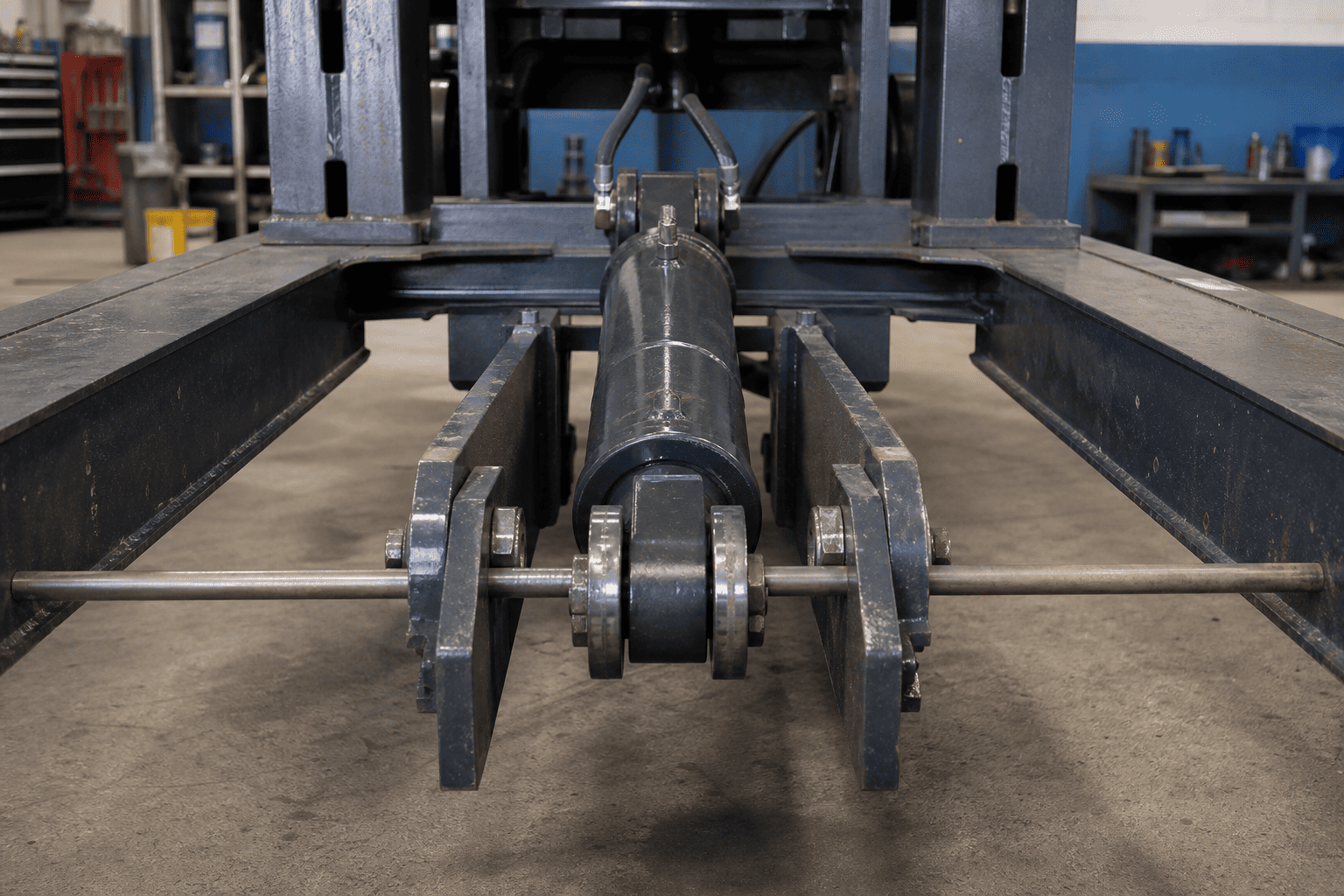

सिलिन्डरले आइसोलेसनमा काम गर्दैन। यसको रड र ब्यारेल पिन, क्लीभिज, लग्स, ट्रिनियन, कोष्ठक वा अन्य माउन्टिंग सुविधाहरू मार्फत मेसिनमा जोडिएको हुन्छ। सिलिन्डरलाई यसको डिजाइन गरिएको चाप मार्फत सार्न अनुमति दिँदा यी भागहरूले कार्यबललाई स्थानान्तरण गर्दछ।
जब जडान हुन्छ, सिलिन्डर अब उप्रान्त लक्षित केन्द्र रेखामा रहन सक्दैन। त्यसपछि मेसिनले रड, ग्रन्थी, गाइड, ट्यूब वा माउन्टिङ कोष्ठकमा थप आन्दोलन र सम्पर्क राख्न सक्छ। यदि मेसिन-साइड जडान सेवामा रहन्छ भने नयाँ सिल वा नयाँ सिलिन्डरले समस्या समाधान गर्न सक्दैन।
पार्करको सिलिन्डर सुरक्षा गाइडले बताउँछ कि रड र यसको मिलन मेसिन कम्पोनेन्ट दुबै विस्तारित र फिर्ता गरिएको स्थितिहरूमा उचित पङ्क्तिबद्धताको लागि जाँच गरिनु पर्छ। यसले क्लीभिस-माउन्ट गरिएका सिलिन्डरहरूलाई पिन केन्द्र रेखाहरू समानान्तरको साथ दुवै छेउमा पिभोट गर्न र सिलिन्डरलाई हस्तक्षेपको लागि यसको कार्य चाप मार्फत जाँच गर्न सिफारिस गर्दछ। यी स्थापना र सुरक्षा सिद्धान्तहरू हुन्; अन्तिम सीमा सिलिन्डर र मेसिन निर्माताबाट आउनु पर्छ।

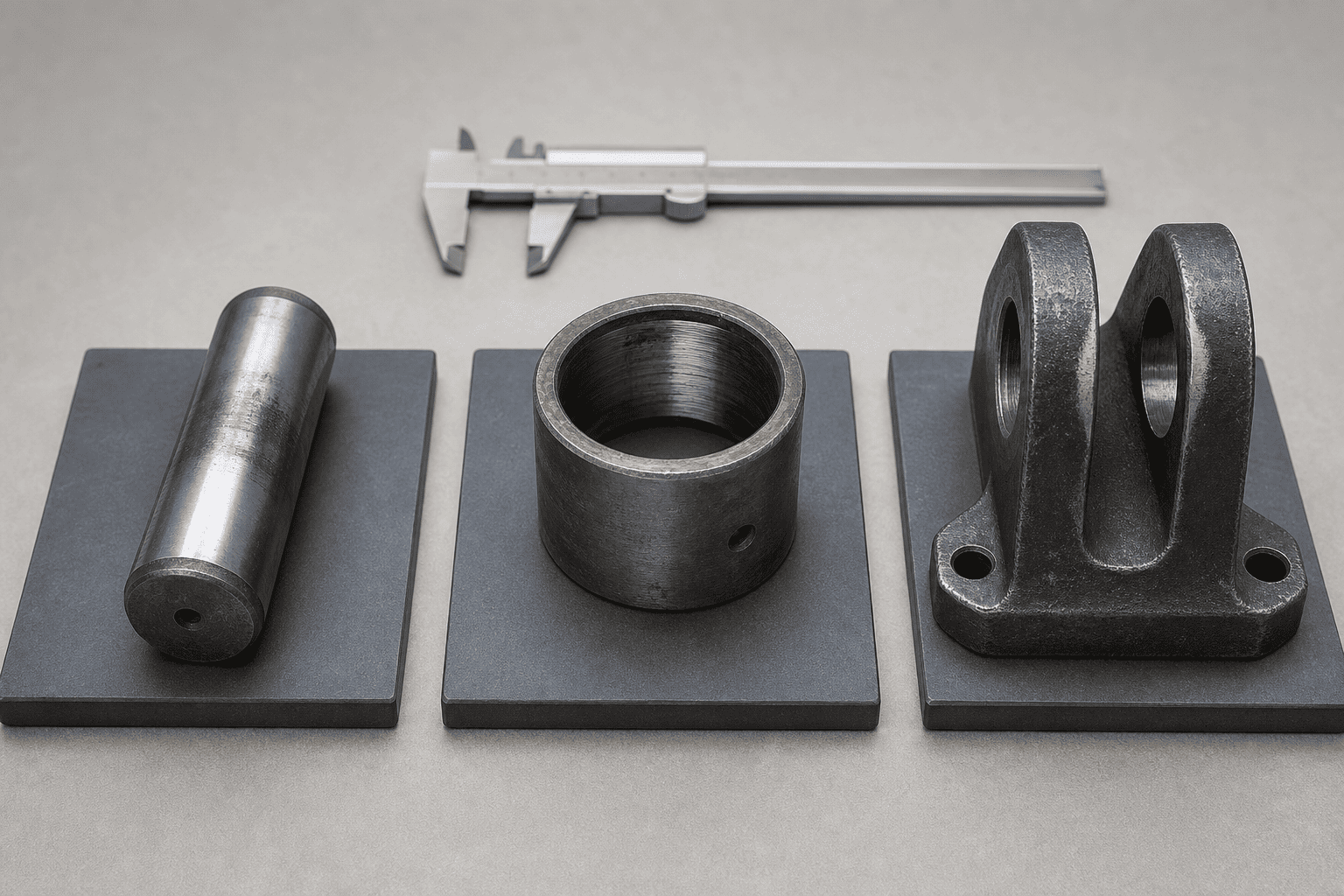

स्कोरिङ, ग्रूभ्स, जंग, समतल दाग र एक छेउमा केन्द्रित लुगा ब्यान्डको लागि पिन निरीक्षण गर्नुहोस्। अब गोलाकार, स्थिर असर सतह नभएको पिनले मेसिन सदस्यले प्रतिक्रिया दिनु अघि सिलिन्डर आँखा सार्न अनुमति दिन्छ।
यो अझै हटाउन सकिन्छ कि भनेर मात्र पिन न्याय नगर्नुहोस्। पिन आफ्नो काम गर्ने सतह, सुविधा कायम राख्ने वा बुशिङसँग फिट हुँदा पहिले नै बिग्रिएको अवस्थामा रहन सक्छ।
बुशिंग आन्तरिक रूपमा लगाउन सक्छ, यसको आवासमा ढीला हुन सक्छ वा स्थापनाको क्रममा क्षतिग्रस्त हुन सक्छ। बुशिङ र सिलिन्डर आँखा वा कोष्ठक बीचको आन्दोलनको लागि जाँच गर्नुहोस्, पिन र बुशिङ बीचको आन्दोलन मात्र होइन।
यदि बुशिङ मर्मत-रहित प्रकार हो भने, उपकरण निर्माताको स्थापना निर्देशनहरू पालना गर्नुहोस्। ग्रीस थप्नुहोस् वा सतह उपचार परिवर्तन नगर्नुहोस् जबसम्म निर्दिष्ट डिजाइनले अनुमति दिँदैन।
सिलिन्डर आँखा वा क्लीभिस लामो समयसम्म खुकुलो पिनसँग चलाउँदा ठूलो, पातलो वा अंडाकार हुन सक्छ। यसलाई प्रायः अण्डाको आकारको प्वाल भनिन्छ। केवल पिन प्रतिस्थापन गर्नाले लोड पथ गलत मिलाएर छोड्दा अस्थायी रूपमा देखिने प्लेलाई कम गर्न सक्छ।
प्वाललाई एकभन्दा बढी दिशामा र एकभन्दा बढी स्थानमा नाप्नुहोस्। एक दृश्य गोल आकार एक महत्वपूर्ण मरम्मत निर्णय को लागी पर्याप्त प्रमाण छैन।

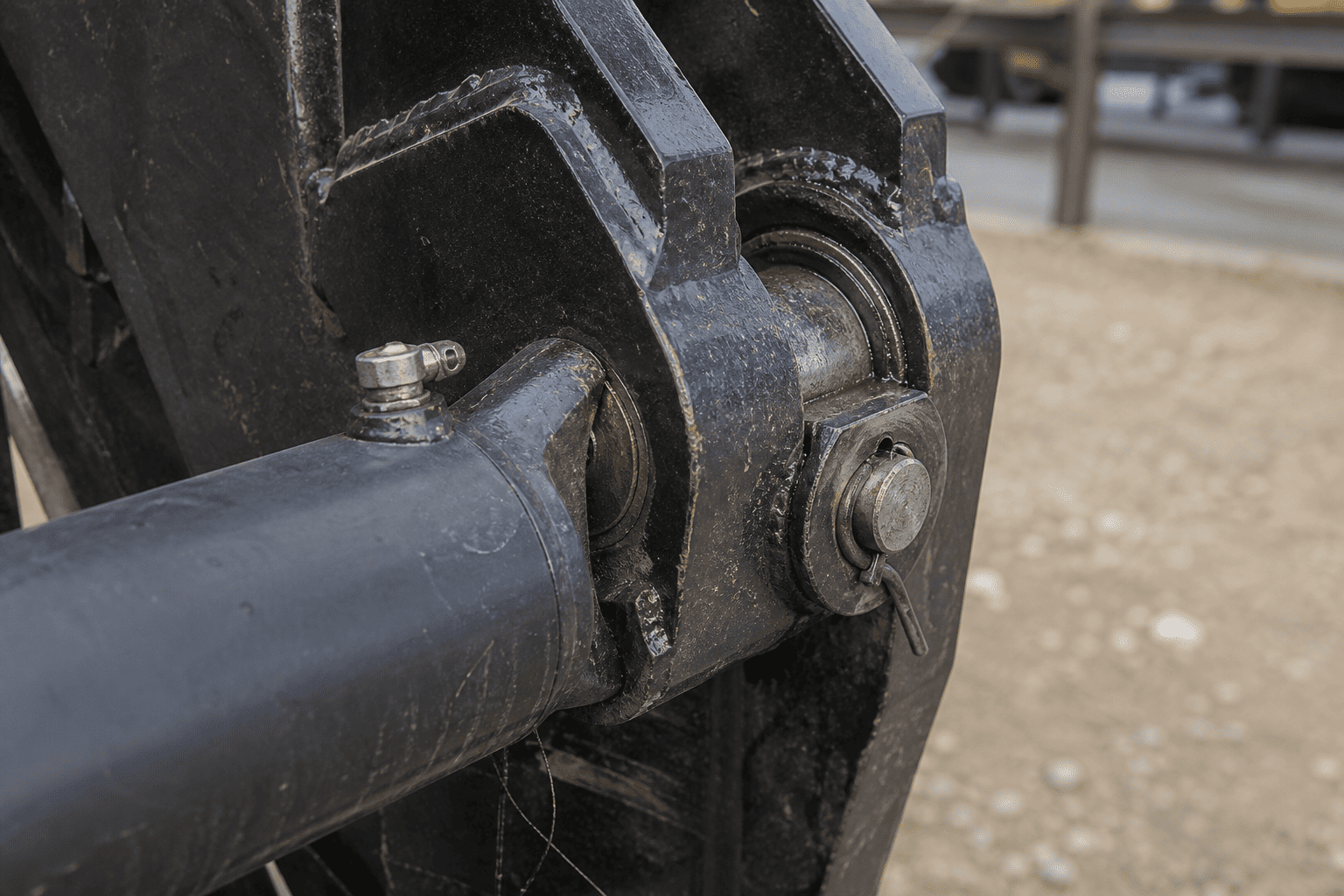

हराएको धुने मेसिन, लूज रिटेनर, बिग्रिएको स्न्याप रिङ, लगाएको किपर प्लेट वा विकृत कोष्ठकले पिनलाई छेउमा हिड्न अनुमति दिन्छ। पार्श्व स्थिति नियन्त्रण गर्ने पूर्ण अवधारण व्यवस्था र कोष्ठक अनुहारहरूको अवस्था जाँच गर्नुहोस्।
एक प्रतिस्थापन सिलिन्डर कोष्ठकमा स्थापना गर्नु हुँदैन जसले पिनलाई यसको डिजाइन गरिएको स्थितिमा समात्न सक्दैन।
निम्न अनुक्रम क्षेत्र-योजना गाइड हो। मेसिन निर्माणकर्ताको तालाबन्दी, अवरुद्ध र भण्डारण-ऊर्जा प्रक्रियाहरूले प्राथमिकता लिन्छ।
हाइड्रोलिक उर्जालाई अलग गर्नुहोस्, उपयुक्त मेकानिकल समर्थनको साथ उठेको वा निलम्बित संरचना सुरक्षित गर्नुहोस्, र अप्रत्याशित आन्दोलन रोक्नुहोस्। हाइड्रोलिक सिलिन्डरलाई निरीक्षणको क्रममा लिफ्ट लोडको लागि मात्र समर्थनको रूपमा व्यवहार गर्नु हुँदैन।
पृथक गर्नु अघि, समस्या देखा पर्दा ध्यान दिनुहोस्:
लक्षणले माउन्टिङ समस्यालाई विशुद्ध हाइड्रोलिक नियन्त्रण समस्याबाट अलग गर्न मद्दत गर्छ, यद्यपि यसले मापनलाई प्रतिस्थापन गर्दैन।
विस्थापित रिटेनरहरू, पालिश गरिएको सम्पर्क ब्यान्डहरू, फ्रेटिंग चिन्हहरू, खियाको धुलो, क्र्याक वेल्डहरू, कोष्ठक आन्दोलन र अब केन्द्रित नभएको पिन खोज्नुहोस्। यदि आन्दोलन शंकास्पद छ भने पिन, धुने र कोष्ठकको सापेक्ष स्थिति चिन्ह लगाउनुहोस्।
पिन्च पोइन्ट जाँच गर्न औंला प्रयोग नगर्नुहोस् वा सिलिन्डर आँखा र क्लीभिसको बीचमा हातहरू राख्नुहोस्।
मेसिन सुरक्षित भएपछि, उपकरण प्रक्रिया अनुसार पिन हटाउनुहोस्। कम्पोनेन्ट सामग्री र साइट नियमहरूसँग मिल्दो विधिद्वारा पिन, बुशिंग, सिलिन्डर आँखा र कोष्ठक सतहहरू सफा गर्नुहोस्।
हटाइएका भागहरू सँगै राख्नुहोस् र तिनीहरूको मूल स्थान पहिचान गर्नुहोस्। निरीक्षण अभिलेख पूरा हुनु अघि सिलिन्डरको एक छेउको पिनलाई अर्को स्थानको पिनसँग मिसाउनु हुँदैन।

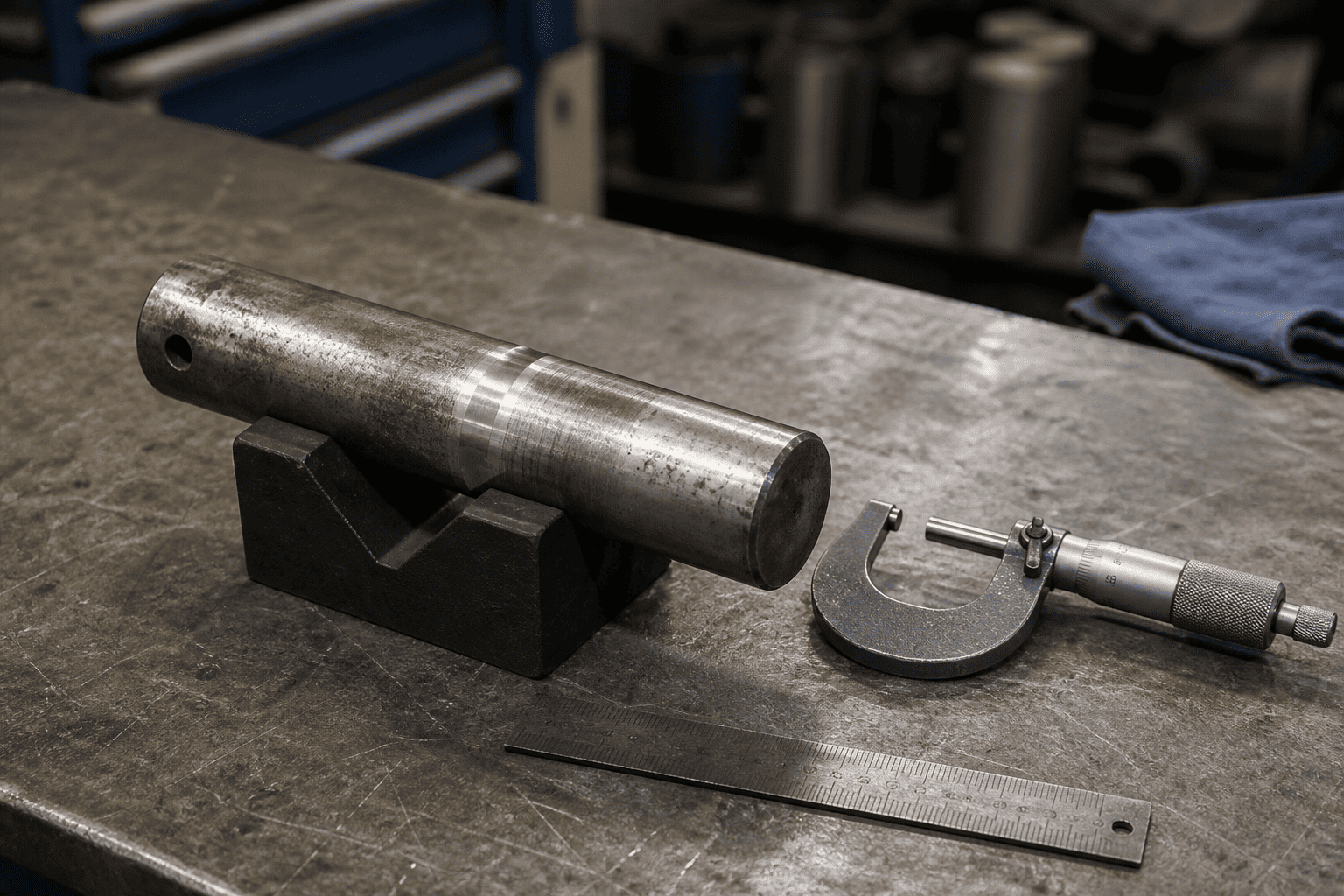

नाममात्र पिनको व्यास, धेरै बिन्दुहरूमा वास्तविक पिन व्यास, भित्री व्यास, सान्दर्भिक भए बाहिर व्यास, र सिलिन्डर आँखा र क्लीभिस प्वालको अवस्था रेकर्ड गर्नुहोस्।
यो पनि जाँच गर्नुहोस्:
विश्वव्यापी पहिरन सीमा आविष्कार नगर्नुहोस्। अन्तिम स्वीकृत/अस्वीकार गर्ने निर्णयको लागि उपकरण रेखाचित्र, सिलिन्डर निर्माताको विशिष्टता वा स्वीकृत मर्मत मानक प्रयोग गर्नुहोस्।
फिर्ता लिइएको र विस्तारित स्थानहरूमा, वा सुरक्षित मर्मत प्रक्रियाद्वारा अनुमति दिइएको वास्तविक अन्तिम स्थानहरूमा मेसिन ज्यामिति पुन: जाँच गर्नुहोस्। सिलिन्डरलाई तानेर, प्वाल पारेर वा दबाब दिएर स्थितिमा राख्नु हुँदैन।
माउन्टिङ डिजाइनलाई समानान्तर पिभोटिङ आवश्यक पर्ने ठाउँमा दुई माउन्टिङ पिन केन्द्र रेखाहरू समानान्तर रहन्छ भनी पुष्टि गर्नुहोस्। कोष्ठक, गार्ड, नली, फ्रेम सदस्यहरू र अन्य गतिशील भागहरूसँग सम्पर्कको लागि जाँच गर्नुहोस्।
| # | अवलोकन | सम्भावित कारण / संकेत |
|---|---|---|
| 1 | पिनको एक छेउमा पालिश गरिएको ब्यान्ड छ | असमान सम्पर्क, पङ्क्तिबद्ध परिवर्तन वा कोष्ठक आन्दोलन |
| 2 | कार्य क्षेत्रमा पिन सानो छ | पिन लगाउने, अपर्याप्त प्रतिधारण वा लोड अन्तर्गत आन्दोलन |
| 3 | बुशिंग यसको आवासमा घुम्छ | ढिलो फिट, क्षतिग्रस्त आवास वा गलत स्थापना |
| 4 | Clevis प्वाल अंडाकार वा पातलो छ | क्लियरेन्स वा लूज पिनको साथ निरन्तर सञ्चालन |
| 5 | खिया धुलो वा राम्रो धातु मलबे उपस्थित छ | फ्रिटिंग, जंग, अपर्याप्त सुरक्षा वा सापेक्ष आन्दोलन |
| 6 | रिटेनर झुकेको छ वा बारम्बार ढिलो हुन्छ | पिन वाक, कोष्ठक चाल वा गलत अवधारण व्यवस्था |
| 7 | रड गाइड वा ग्रंथिले एक-पक्षीय पहिरन देखाउँछ | सिलहरू प्रतिस्थापन गर्नु अघि मेसिन पङ्क्तिबद्धता र माउन्टिंग ज्यामिति जाँच गर्नुहोस् |
| 8 | पहिरन स्ट्रोकको एक छेउमा मात्र देखिन्छ | अन्त-स्थिति ज्यामिति, हस्तक्षेप वा लोड पथ परिवर्तन |
यी अवलोकनहरू निरीक्षणको लागि सुरूवात बिन्दुहरू हुन्, स्वचालित निदान होइन। लगाइएको पिन मूल कारणको सट्टा ठूलो पङ्क्तिबद्ध समस्याको प्रभाव हुन सक्छ।
पिन लगाएको बेला पिन मात्र मर्मत उपयुक्त हुन सक्छ तर बुशिंग, आँखा, क्लीविस, कोष्ठक र रिटेन्सन प्रणाली अनुमोदित आयामी सीमा भित्र रहन्छ। नयाँ पिन सही व्यास, लम्बाइ, सामग्री र अवधारण व्यवस्था मिल्नुपर्छ।
बुशिङ प्रतिस्थापन सही फिट, अभिमुखीकरण र स्थापना विधि आवश्यक छ। पुष्टि गर्नुहोस् कि प्रतिस्थापन बुशिंग लुब्रिकेट गरिएको छ, सुख्खा चलिरहेको छ वा एक विशेष सतह अवस्थाको लागि डिजाइन गरिएको छ। क्षतिग्रस्त वा मिसाइलाइन गरिएको आवासमा बुशिङ थिच्दा मूल समस्या पुन: उत्पन्न हुन सक्छ।
अंडाकार सिलिन्डर आँखा वा क्लीभिस प्वाललाई अनुमोदित मर्मत विधि जस्तै मेसिनिङ, मर्मत आस्तीन वा प्रभावित कम्पोनेन्टको प्रतिस्थापन आवश्यक पर्दछ। इन्जिनियरिङ स्वीकृति र कागजात मर्मत प्रक्रिया बिना लोड-बेयरिङ माउन्टिङ सुविधा वेल्ड, बोर वा परिमार्जन नगर्नुहोस्।
यदि सिलिन्डरको आँखा, क्लीभिस, ट्रुनियन वा माउन्टिङ ब्लक फुटेको छ, स्थायी रूपमा विकृत भएको छ वा स्वीकृत आयामी सीमाभन्दा बाहिर छ भने, प्रतिस्थापन सिलिन्डर वा इन्जिनियर मर्मत आवश्यक हुन सक्छ। प्रतिस्थापन मेसिन ज्यामितिसँग मिल्नुपर्छ, बोर वा स्ट्रोकद्वारा मात्र चयन गरिएको छैन।
माउन्टिङ-वेयर इन्क्वायरी समीक्षा गर्न धेरै सजिलो हुन्छ जब यसले वास्तविक स्थापना डेटा समावेश गर्दछ। पठाउनुहोस्:
पिन-टु-पिन सिलिन्डरहरूको लागि, बन्द र विस्तारित पिन-केन्द्र आयामहरू विशेष गरी महत्त्वपूर्ण छन्। एक प्रतिस्थापन जसले हाइड्रोलिक जडानसँग मेल खान्छ तर माउन्टिंग ज्यामिति परिवर्तन गर्दा नयाँ हस्तक्षेप वा पङ्क्तिबद्ध समस्या सिर्जना गर्न सक्छ।
मेसिनलाई सामान्य सञ्चालनमा फर्काउनु अघि:
1. माउन्टिङका लागि पिन र बुशिङ निर्दिष्ट भागहरू हुन् भनेर पुष्टि गर्नुहोस्।
2. पुष्टि गर्नुहोस् कि पिन पूर्ण रूपमा बसेको छ र सही रूपमा राखिएको छ।
3. जाँच गर्नुहोस् कि सिलिन्डर दुवै छेउमा बाइन्डिङ बिना पिभोट हुन्छ।
4. पुष्टि गर्नुहोस् कि रड र मेसिन सदस्य अनुमति स्ट्रोक मार्फत पङ्क्तिबद्ध रहन्छन्।
5. चालको समयमा नली राउटिंग र पोर्ट क्लियरेन्स जाँच गर्नुहोस्।
6. उपकरण प्रक्रिया अनुसार कम जोखिम र कम गति मा मेसिन सञ्चालन गर्नुहोस्।
7. यदि सिलिन्डर बाँधिएको छ, कोष्ठक सिफ्ट हुन्छ, पिन हिँड्छ वा रडले नजिकका भागहरूसँग सम्पर्क गर्दछ भने रोक्नुहोस्।
8. भविष्यको मर्मतका लागि अन्तिम मापन र मर्मत भागहरू रेकर्ड गर्नुहोस्।
पार्करको सुरक्षा मार्गनिर्देशनले अनुचित पङ्क्तिबद्धताले अत्यधिक रड ग्रन्थी र सिलिन्डर बोर पहिरनको परिणाम हुन सक्छ भन्ने कुरामा जोड दिन्छ। यही कारणले गर्दा पुराना भागहरू हटाउनु अघि मात्र होइन मर्मत पछि स्थापना जाँच पूरा गर्नुपर्छ।
एक नियन्त्रित माउन्टिंग निरीक्षणले धेरै महँगो दोहोरिने विफलताहरूलाई रोक्न मद्दत गर्न सक्छ:
उद्देश्य प्रत्येक पहिरिएको भाग स्वचालित रूपमा प्रतिस्थापन छैन। यो वास्तविक लोड मार्ग पहिचान गर्न र सिलिन्डर पछ्याउन डिजाइन गरिएको माउन्ट ज्यामिति पुनर्स्थापना गर्न हो।
HCIC ले वास्तविक स्थापना डेटाबाट प्रतिस्थापन र अनुकूलन हाइड्रोलिक सिलिन्डर आवश्यकताहरूको समीक्षा गर्न सक्छ: माउन्टिङ आयामहरू, पिन व्यवस्था, स्ट्रोक, बोर र रड जानकारी, पोर्ट कन्फिगरेसन, अनुप्रयोग र उपलब्ध रेखाचित्रहरू। लगाइएको माउन्टिङ पोइन्टहरूको लागि, मेसिन-साइड कोष्ठकहरूको फोटो र मापन समावेश गर्नुहोस् ताकि उद्धरण समीक्षाले फिटमेन्ट र हाइड्रोलिक जडानलाई समेट्छ।
हाइड्रोलिक सिलिन्डरमाउन्टिंग पिन र बुशिंग पहिरन एक मेकानिकल फिटमेन्ट समस्या हो जुन हाइड्रोलिक विश्वसनीयता समस्या हुन सक्छ। पिन, बुशिंग, सिलिन्डर आँखा, क्लीभिस, रिटेन्सन हार्डवेयर र पूर्ण काम गर्ने चाप सँगै निरीक्षण गर्नुहोस्। भागहरू अर्डर गर्नु अघि मापन रेकर्ड गर्नुहोस्, र क्षतिग्रस्त वा गलत मेसिन संरचनाको लागि क्षतिपूर्ति गर्न नयाँ सिलिन्डर प्रयोग नगर्नुहोस्।
यदि तपाईंलाई OEM प्रतिस्थापन वा अनुकूलन पिन-देखि-पिन हाइड्रोलिक सिलिन्डर चाहिन्छ भने, HCIC लाई पुरानो-सिलिन्डर आयामहरू, बन्द र विस्तारित पिन-केन्द्र दूरीहरू, पिन र क्लीभिस मापन, पोर्ट जानकारी, फोटोहरू र अनुप्रयोग विवरणहरू पठाउनुहोस्। एक पूर्ण डेटा प्याकेजले इन्जिनियरिङ टोलीलाई उत्पादन अघि फिटमेन्ट पुष्टि गर्नको लागि राम्रो आधार दिन्छ।
