यदि तपाईंले मोबाइल मेसिनरी चलाउनुहुन्छ—चाहे त्यो डम्प ट्रेलर होस्, कृषि लोडर होस्, एरियल बूम होस्, वा फोहोर कम्प्याक्टर होस्—तपाईंले सायद यस्तो भएको देख्नुभएको छ:
एकदम नयाँ सिलिन्डर जडान हुन्छ। सञ्चालन दबाव पम्प मूल्याङ्कन भित्र राम्रो छ। हाइड्रोलिक तेल सफा छ। तैपनि, केही सय चक्रहरूमा, रड वाइपर चपिरहेको छ, ग्रन्थी बुशिङ एक छेउमा अंकित छ, र हाइड्रोलिक फ्लुइड प्राथमिक रड सिलबाट टपकिरहेको छ।

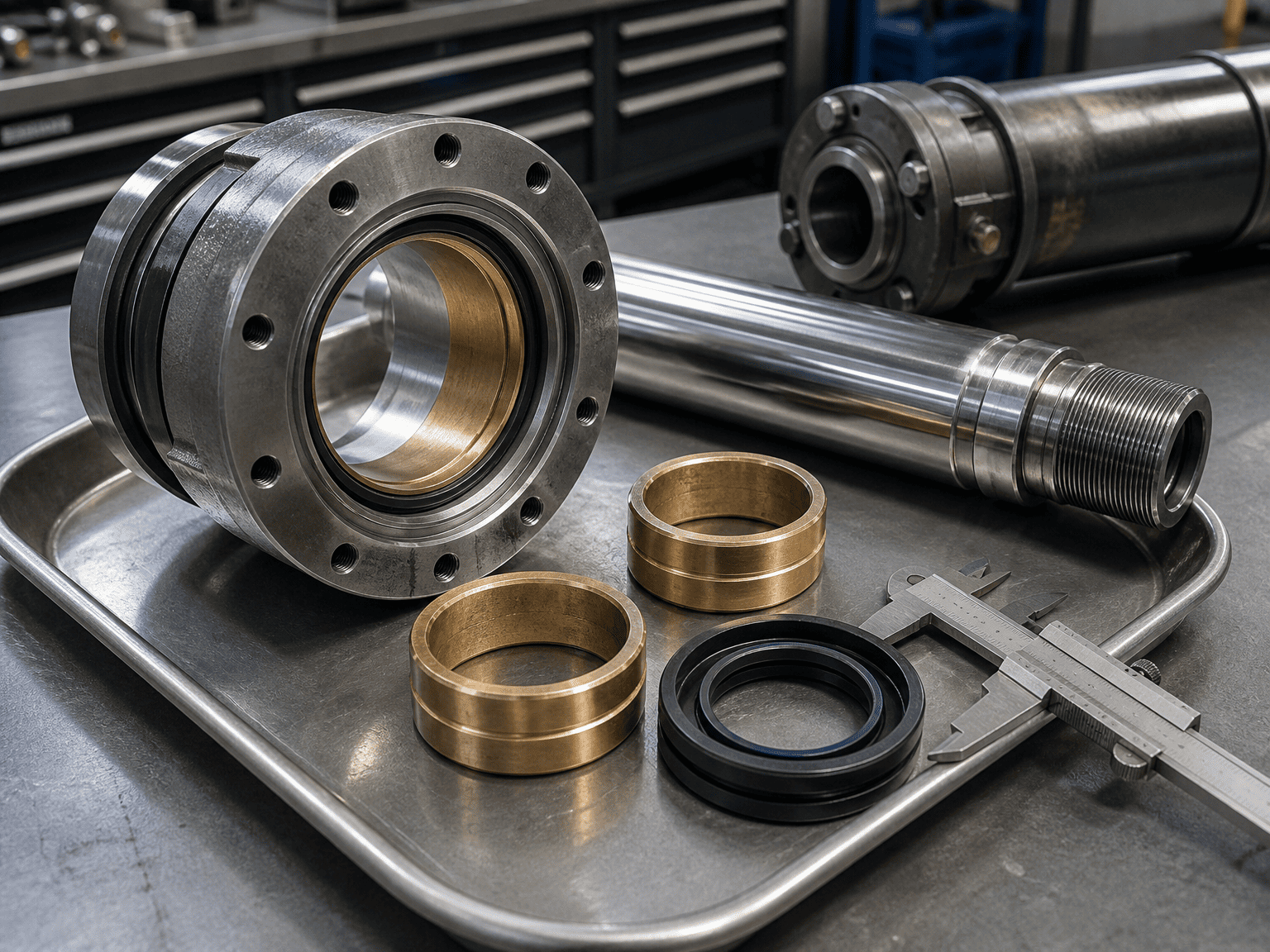

पहिलो प्रवृत्ति प्रायः सील निर्मातालाई दोष दिन वा खराब क्रोम प्लेटिङ मान्नु हो। तर जब तपाइँ सिलिन्डर च्यात्नु हुन्छ, टेलटेल चिन्ह लगभग सधैं उस्तै हुन्छ: रड ग्रन्थी बुशिंग को एक छेउमा भारी पहिरन, पिस्टन वेयर रिंग मा विपरित-साइड पहिरन संग जोडिएको।
त्यो दबाब स्पाइक वा सील दोष होइन। त्यो साइड लोड हो - र पूर्ण स्ट्रोकमा, यो हाइड्रोलिक सिलिन्डरहरूको नम्बर-एक हत्यारा हो।
हाइड्रोलिक सिलिन्डरहरू रैखिक धक्का डेलिभर गर्न र तिनीहरूको केन्द्र अक्षमा तान्न इन्जिनियर गरिएको छ। तिनीहरू संरचनात्मक समर्थन बीमहरू होइनन्। यद्यपि, वास्तविक-विश्व मेसिनरीमा, ज्यामिति परिवर्तनहरू, चेसिस फ्लेक्स, पिन मिसाइलाइनमेन्ट, र असमान लोडहरूले लगातार पार्श्व बलहरू परिचय गराउँछन्।
यहाँ मेकानिकल वास्तविकता छ:
1. बियरिङ स्प्यान पूर्ण विस्तारमा संकुचित हुन्छ: जब सिलिन्डर रड पूर्ण रूपमा फिर्ता हुन्छ, पिस्टन बियरिङ र अगाडि ग्रन्थी बुशिंग बीचको दूरी अधिकतममा हुन्छ। सिलिन्डर बलियो आन्तरिक समर्थन छ।
2. लिभरेज गुणक: सिलिन्डर पूर्ण विस्तारमा स्ट्रोक गर्दा, पिस्टन अगाडिको ग्रंथिको नजिक र नजिक सर्छ। दुई समर्थन बियरिङहरू (बेयरिङ स्प्यान) बीचको आन्तरिक दूरी धेरै छोटो हुन्छ, जबकि बाह्य क्षण हात (विस्तारित रड) धेरै लामो हुन्छ।
3. गम्भीर सम्पर्क दबाब: रड आँखामा मामूली 200-lb पार्श्व बलले पनि ठूलो झुकाउने क्षण सिर्जना गर्दछ। छोटो बेयरिङ स्प्यानको साथ, रड र ग्रन्थी बुशिङ बीचको आन्तरिक प्रतिक्रिया बल हजारौं पाउन्ड प्रति वर्ग इन्चमा बढ्न सक्छ, लुब्रिकेशन तेल फिल्मलाई कुचल्छ र गल्छ।
स्टप ट्यूब भनेको पिस्टन र अगाडिको ग्रन्थि टाउकोको बीचमा सिलिन्डर ब्यारेल भित्र पिस्टन रडमा राखिएको आन्तरिक इस्पात वा एल्युमिनियम आस्तीन हो।
यसले शारीरिक रूपमा पिस्टनलाई पूर्ण स्ट्रोकमा अगाडिको टाउकोमा यात्रा गर्नबाट रोक्छ।
ग्रन्थीमा पुग्नु भन्दा पहिले पिस्टनलाई धेरै इन्च रोकेर, स्टप ट्यूब न्यूनतम बेरिङ स्प्यानमा बन्द हुन्छ।
स्टप ट्यूब बिना: पूर्ण विस्तारमा 60-इन्च स्ट्रोक सिलिन्डरले पिस्टन र ग्रन्थि बियरिङहरू बीच 3 देखि 4 इन्च मात्र छोड्न सक्छ।
6-इन्च स्टप ट्यूबको साथ: पूर्ण विस्तारमा न्यूनतम बियरिङ स्प्यान 9 वा 10 इन्चमा बढ्छ, आन्तरिक सम्पर्क तनाव र रड ककिङलाई आधाभन्दा बढीले काट्छ।
मानक औद्योगिक र मोबाइल हाइड्रोलिक्समा (NFPA र ISO इन्जिनियरिङ दिशानिर्देशहरू पछ्याउँदै), जब प्रभावकारी स्ट्रोक 40 इन्च (लगभग 1,000 मिमी) भन्दा बढी हुन्छ, वा सिलिन्डरले क्लीभिस वा पिन माउन्टहरूसँग तेर्सो रूपमा सञ्चालन गर्दा स्टप ट्यूबलाई कडा रूपमा सिफारिस गरिन्छ।
आधारभूत आकार निर्देशन:
1. स्ट्रोक को 40 इन्च मुनि: मानक बियरिंग स्प्यान सामान्यतया मध्यम-कर्तव्य चक्र को लागी पर्याप्त छ, पङ्क्तिबद्धता सत्य छ।
2. 40 इन्च भन्दा बढी स्ट्रोक: 40 इन्च भन्दा बढी स्ट्रोकको प्रत्येक 10 इन्चको लागि 1 इन्च स्टप ट्यूब थप्नुहोस्
यदि तपाइँ नयाँ मेसिन डिजाइन गर्दै हुनुहुन्छ वा समस्या निवारण फिल्ड विफलताहरू, यो 4-चरण चेकलिस्ट प्रयोग गर्नुहोस्:
कडा खुट्टा माउन्टहरू वा फ्ल्यान्ज माउन्टहरूले कुनै पनि कोणीय गलत संरेखण सहन सक्दैनन्। यदि तपाईंको मेसिनको फ्रेम सञ्चालनको क्रममा फ्लेक्स हुन्छ (जस्तै, असमान ग्राभल लोड अन्तर्गत डम्प बडी घुमाइन्छ), गोलाकार बियरिङ माउन्टहरू वा कुंडा क्लीभिजहरूमा स्विच गर्नुहोस्। गोलाकार बियरिङहरूले 3° देखि 5° आत्म-पङ्क्तिबद्धताको लागि अनुमति दिन्छ, रडलाई ग्रन्थिमा बाँध्नबाट रोक्छ।
पातलो रड स्तम्भ कम्प्रेसन अन्तर्गत विचलित हुन्छ यो पूर्ण रूपमा बक्स हुनु अघि। यदि विक्षेपण 0.002" देखि 0.005" प्रति फुट स्ट्रोक भन्दा बढी छ भने, यसले सील ओठलाई विकृत गर्नेछ। एक मानक रड व्यास माथि सार्दा (जस्तै, 1.50 "बाट 1.75" वा 2.00") नाटकीय रूपमा खण्ड मोडुलस र झुकाउन प्रतिरोध बढ्छ।
स्ट्यान्डर्ड मेटल-टू-मेटल कन्ट्याक्टले एकपटक साइड लोडले तेलको फिल्मलाई पछाडि धकेल्दा तुरुन्तै ग्यालिंग हुन्छ। उच्च-ग्रेडको कम्पोजिट पहिरनका घण्टीहरू (जस्तै गिलासले भरिएको नायलन, फेनोलिक रेजिन, वा फस्फर ब्रोन्ज) ले क्रोम रडलाई नगुमाइकन पार्श्व प्रभाव र सूक्ष्म कणहरू इम्बेड गर्दछ।

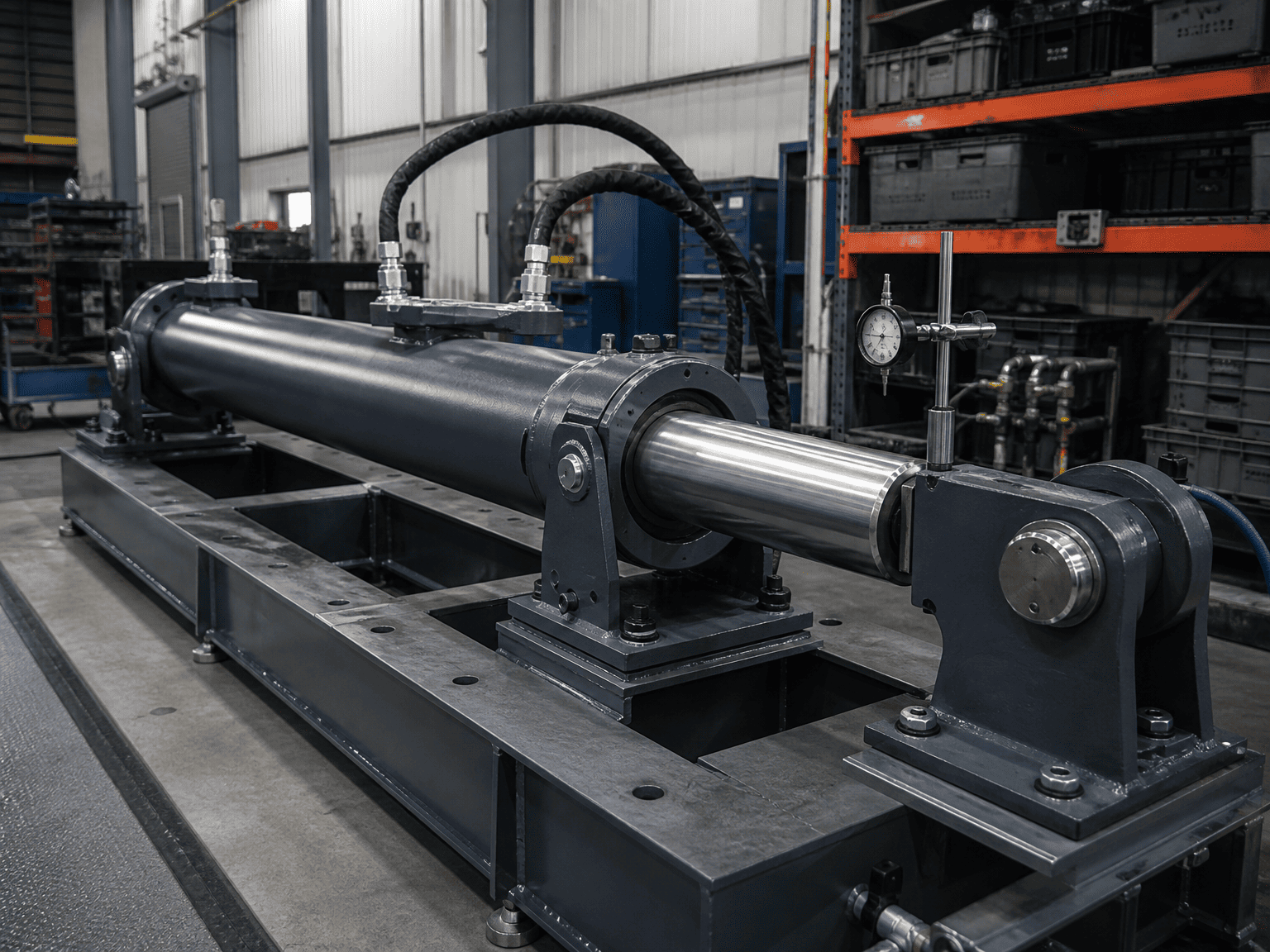

प्रारम्भिक मेसिन एसेम्बलीको समयमा, दुबै माउन्टिङ पिनहरू कडा रूपमा समानान्तर छन् भनी प्रमाणित गर्नुहोस्। 4-फिट पिन स्प्यानमा 1-मिलिमिटर कोणीय अफसेटले सिलिन्डरले कुनै पनि पेलोड लिनु अघि पनि सयौं पाउन्ड निरन्तर साइड प्रीलोड उत्पन्न गर्न सक्छ।
अनुकूलन हाइड्रोलिक सिलिन्डर डिजाइन वा उच्च-साइड-लोड अनुप्रयोगहरूको लागि प्रतिस्थापन समीक्षा अनुरोध गर्दा, यी मुख्य विवरणहरू प्रदान गर्नाले इन्जिनियरिङ प्रमाणीकरणलाई गति दिनेछ:
अपरेटिङ वातावरण र कर्तव्य चक्र: अधिकतम कार्य दबाव (PSI/पट्टी), चक्र आवृत्ति, पुश/पुल लोड।
माउन्टिङ प्रकार र पिन केन्द्रहरू: फिर्ता लिइएको र विस्तारित पिन-देखि-पिन आयामहरू, पिन व्यासहरू, र गोलाकार बियरिङहरू आवश्यक छ कि छैन। ज्ञात पार्श्व बल वा कोणीय
Misalignment: फ्रेम विक्षेपन अपेक्षाहरू, हावा भारहरू, वा अफसेट काज बिन्दुहरू। हालको असफलताका लक्षणहरू: यदि अवस्थित सिलिन्डर बदल्दै हुनुहुन्छ भने, पिस्टन रड, ग्रन्थी बुशिंग, र सील ओठको फोटोहरू साझेदारी गर्नुहोस्।
