मा दबाव तीव्रताहाइड्रोलिक सिलिन्डरहरूएक सर्किट-डिजाइन समस्या हो जुन सामान्य सञ्चालनको समयमा अदृश्य रहन सक्छ र जब एक कक्ष अवरुद्ध हुन्छ, भल्भ बन्द हुन्छ, तेलको तापक्रम परिवर्तन हुन्छ वा लोडले अप्रत्याशित दिशामा आन्दोलन गर्दछ।
आधारभूत कारण एकल-रड पिस्टनको दुई छेउमा असमान क्षेत्र हो। जब तेल एक छेउमा फसेको छ र अर्को छेउमा दबाब दिइन्छ वा सार्न बाध्य हुन्छ, पिस्टनले हाइड्रोलिक इन्टेन्सिफायरको रूपमा काम गर्न सक्छ। अवरुद्ध चेम्बरमा परिणामस्वरूप दबाव पम्प द्वारा आपूर्ति गरिएको दबाव भन्दा बढी हुन सक्छ।
थर्मल लक एक सम्बन्धित जोखिम हो। यदि तेल बन्द भल्भको बीचमा फसेको छ र सिलिन्डरको तापक्रम बढ्छ भने, तरल पदार्थ लगभग निश्चित मात्रा भित्र विस्तार हुन्छ। पम्प चलिरहेको छैन भने पनि दबाव वृद्धिले सिल, फिटिंग, भल्भ, ट्युबिङ र सिलिन्डर कम्पोनेन्टहरूमा कार्य गर्न सक्छ।
OEM खरीददारहरूको लागि, मुख्य प्रश्न मात्र होइन "सिलिन्डर काम गर्ने दबाव के हो?" यो पनि "सर्किट अवरुद्ध, तातो, तल, रोकिएको वा पछाडि चालित हुँदा सिलिन्डरले कस्तो दबाब देख्न सक्छ?"
एक परम्परागतएकल-रड हाइड्रोलिक सिलिन्डरटोपी छेउमा पूर्ण पिस्टन क्षेत्र र रड छेउमा सानो कुण्डलीय क्षेत्र छ। रडले रड साइडमा पिस्टन क्षेत्रको भाग ओगटेको छ।
यदि रड-साइड भोल्युम डिस्चार्ज गर्न नसक्ने बेला क्याप साइडलाई दबाब दिइन्छ भने, पिस्टन मार्फत प्रसारित बलले सानो रड-साइड क्षेत्रमा कार्य गर्दछ। पहिलो-पास सम्बन्ध हो:
यो सम्बन्ध एक इन्जिनियरिङ स्क्रीनिंग उपकरण हो। यसले एक सरलीकृत, स्थिर अवस्था मान्दछ र पूर्ण सर्किट विश्लेषणलाई प्रतिस्थापन गर्दैन। वास्तविक दबाब चुहावट, फँसे-हावा सामग्री, तरल पदार्थ कम्प्रेसिबिलिटी, संरचनात्मक अनुपालन, सिल व्यवहार, भल्भ प्रतिक्रिया, घर्षण, तापमान र आन्दोलनको दिशामा निर्भर गर्दछ।
क्षेत्र अनुपात भनेको सिलिन्डरले रड-साइड दबाब अनुभव गर्न सक्ने कारण हो जुन पम्पको दबाब भन्दा बढी हुन्छ। सिलिन्डरले शून्यबाट ऊर्जा सिर्जना गर्दैन; यसले पिस्टन ज्यामिति मार्फत बल र विस्थापनको व्यापार गर्दछ जबकि अवरुद्ध भोल्युमले फरक दबाब अनुभव गर्दछ।
मान्नुहोस्, केवल क्षेत्र सम्बन्ध चित्रण गर्न को लागी, कि:
- क्याप-साइड पिस्टन क्षेत्र 10 in² छ
- रड-साइड कुण्डली क्षेत्र 7 इन्च छ
- क्याप साइड प्रेसर 2,100 psi छ
- रड-साइड चेम्बर डिस्चार्ज गर्न असमर्थ छ
सरलीकृत तीव्रता अनुमान हो:
यो उत्पादन मूल्याङ्कन, परीक्षण परिणाम वा डिजाइन अनुमोदन होइन। यो एक गणना उदाहरण हो किन पम्प दबाबको लागि मूल्याङ्कन गरिएको सिलिन्डरले अझै पनि विपरित कक्ष र भल्भ व्यवस्थाको समीक्षा आवश्यक पर्दछ।
यदि रड-साइड क्षेत्र क्याप-साइड क्षेत्र भन्दा धेरै सानो छ भने, सैद्धान्तिक दबाव अनुपात अधिक गम्भीर हुन्छ। वास्तविक मेसिनले चुहावट, राहत भल्भ वा संरचनात्मक आन्दोलन मार्फत दबाब कम गर्न वा सीमित गर्न सक्छ, तर ती मार्गहरू जानाजानी डिजाइन र प्रमाणित गरिनु पर्छ।
क्लासिक अवस्था भनेको टोपीको छेउमा दबाब लगाइन्छ जबकि रडको अन्त्य बन्द दिशात्मक भल्भ, लोड-होल्डिङ भल्भ, पायलट-संचालित चेक भल्भ वा फ्रोजन फ्लुइड पथद्वारा अवरुद्ध हुन्छ।
जोखिम बढ्छ जब सिलिन्डर लोड द्वारा वा आगमन क्याप-अन्त दबाव द्वारा फिर्ता लिने तर्फ धकेलिन्छ। रड-साइड तेल कतै जाने छैन, त्यसैले चाप छिटो बढ्न सक्छ।
लोड-होल्डिंग भल्भहरू अनियन्त्रित आन्दोलन रोक्न प्रयोग गरिन्छ। तिनीहरू महत्त्वपूर्ण सुरक्षा कम्पोनेन्टहरू हुन्, तर सर्किटले अझै पनि विस्तार, फिर्ता लिने, रोक्ने र थर्मल परिवर्तनहरूको समयमा फँसेको तेलको लागि नियन्त्रित मार्ग प्रदान गर्नुपर्छ।
एक राज्यमा निलम्बित भार राख्ने भल्भ व्यवस्थाले अर्को राज्यमा दबाव जाल सिर्जना गर्न सक्छ। समीक्षाले स्टार्टअप, सामान्य आन्दोलन, आपतकालीन रोक, नली विफलता, भल्भ डि-एनर्जाइजेसन र मर्मत अलगावलाई कभर गर्नुपर्छ।
कडा स्टप विरुद्ध चलाइएको सिलिन्डरले दबाव स्पाइक वा ट्र्याप फ्लुइड सिर्जना गर्न सक्छ यदि भल्भले प्रवाह जारी राख्छ। मेकानिकल स्टपले हाइड्रोलिक ऊर्जा हटाउँदैन; यसले संरचना, सिलिन्डर, माउन्ट र सर्किटमा लोड स्थानान्तरण गर्दछ।
अन्त-अफ-स्ट्रोक नियन्त्रण, कुशन सेटिङहरू, राहत मार्गहरू र मेसिन स्टपहरू सँगै समीक्षा गर्नुपर्छ। कुशन सही तरिकाले डिजाइन गरिएको दबाव-सीमित मार्गको विकल्प होइन।
केही सर्किटहरूले जानाजानी सिलिन्डर पोर्टहरूलाई गति परिवर्तन गर्ने वा विस्थापित रड-साइड तेल प्रयोग गर्ने तरिकामा जडान गर्छन्। ती सर्किटहरूले असामान्य दबाव र प्रवाह सम्बन्धहरू सिर्जना गर्न सक्छन्। एक मानक सिलिन्डर गणनाले वास्तविक पोर्ट दबाबहरू वर्णन गर्न सक्दैन।

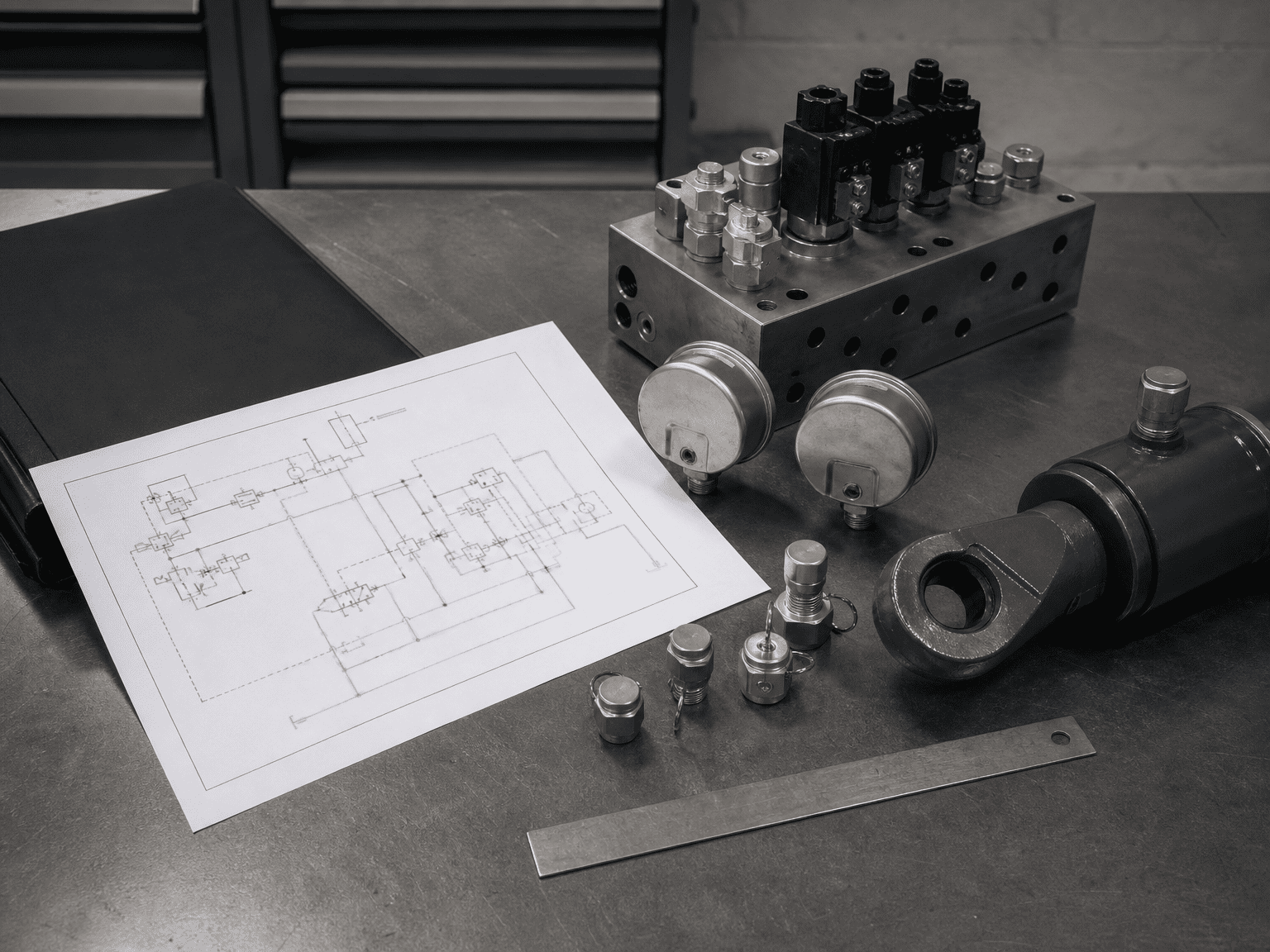

योजनाबद्धले क्याप-एन्ड र रड-एन्ड च्याम्बरहरू बीचको प्रत्येक जडान पहिचान गर्नुपर्छ, पुनर्जनन मार्गहरू, पायलट लाइनहरू, अनुक्रम भल्भहरू र प्रवाह नियन्त्रणहरू सहित।
जब यसको तापक्रम बढ्छ हाइड्रोलिक तेल विस्तार हुन्छ। यदि तेल कठोर वा लगभग कठोर भोल्युममा फसेको छ भने, विस्तार कतै जान सक्दैन र दबाब बढ्छ।
दबाव वृद्धि तरल पदार्थ गुण, फँसिएको मात्रा, तापमान परिवर्तन, हावा सामग्री, घटक लोच र चुहावट वा राहत को उपलब्धता द्वारा प्रभावित छ। एक सरलीकृत थर्मल विस्तार अनुमानले जोखिमको दिशा देखाउन मद्दत गर्न सक्छ, तर यसलाई तरल डेटा र प्रणाली अनुपालन बिना अन्तिम दबाब भविष्यवाणीको रूपमा प्रयोग गर्नु हुँदैन।

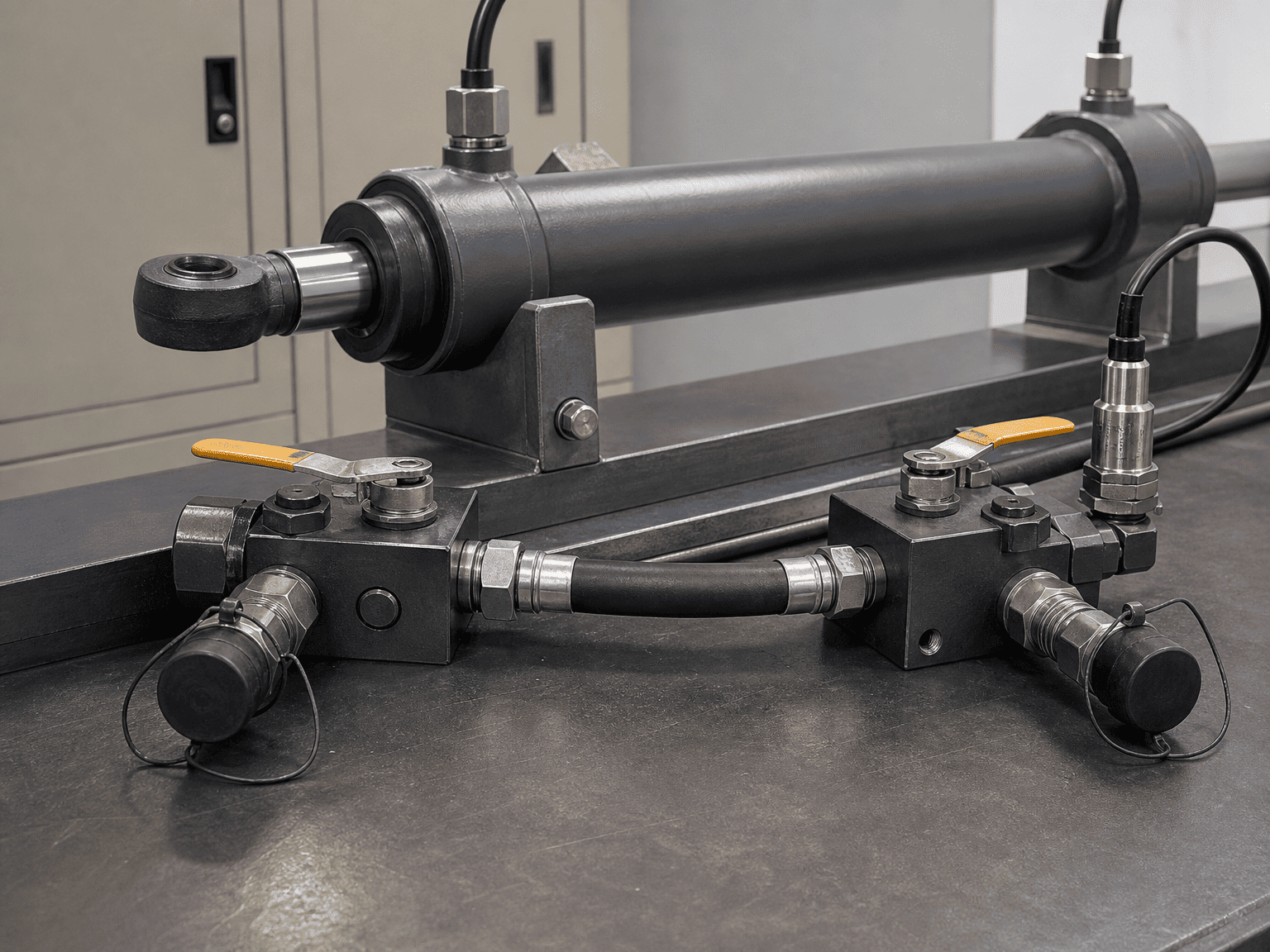

थर्मल लक हुन सक्छ जब:
- एक सिलिन्डर दुई बन्द भल्भ द्वारा अलग छ
- पायलट-संचालित जाँचहरूले दुवै पोर्टहरू जालमा पार्छ
- द्रुत युग्मकहरू तिनीहरूको बीचमा फसेको तेलको साथ विच्छेदन गरिन्छ
- चिसो अवस्थाबाट न्यानो कार्यशालामा मेसिन सारिन्छ
- सूर्यको किरण वा अन्य तातो स्रोतले पृथक सिलिन्डरलाई न्यानो पार्छ
- लोड-होल्डिङ सर्किटले सामान्य दबाव समीकरणलाई रोक्छ
दबाव बढ्दा पम्प बन्द हुन सक्छ। यसैले मर्मत कर्मचारीहरूले मान्नु हुँदैन कि एक डी-एनर्जाइज्ड हाइड्रोलिक सर्किट दबाव-मुक्त छ।
फँसिएको भोल्युमहरू पहिचान गर्नुहोस् र क्याप एन्ड र रड एन्डको लागि दबाब मार्गको गणना वा परीक्षण गर्नुहोस्। भल्भ चुहावट, थर्मल विस्तार, फँसिएको हावा र संरचनात्मक अनुपालन समावेश गर्नुहोस्।
सर्किटलाई राहत यन्त्र, विस्तार भोल्युम, एक्युमुलेटर व्यवस्था वा नियन्त्रित मेकअप मार्गको आवश्यकता पर्न सक्छ। सही समाधान लोड, खतरा, भल्भ वास्तुकला र लागू मेसिन डिजाइन आवश्यकताहरूमा निर्भर गर्दछ।
रिलिफ भल्भको दबाब सेटिङ, प्रवाह क्षमता, डिस्चार्ज मार्ग र लोड-होल्डिङ प्रकार्यसँग अन्तरक्रिया जाँच नगरी थप्नुहोस्।
सिलिन्डर ट्यूब, पिस्टन, रड, सिल, पोर्ट, नली, फिटिंग, भल्भ, मनिफोल्ड र माउन्टिंग संरचना जाँच गर्नुहोस्। पम्प राहत सेटिङ स्वचालित रूपमा प्रत्येक अवरुद्ध कक्षमा देखिने अधिकतम दबाव होइन।
सामान्य स्टप, आपतकालीन रोक, विद्युतीय शक्तिको हानि, नलीको विफलता, भल्भ स्पूल रिटर्न, पाइलटको दबाव हानि र म्यानुअल मर्मत अलगावको समीक्षा गर्नुहोस्। एक सुरक्षित होल्ड अवस्था अझै पनि दबाब-राहत मार्ग आवश्यक हुन सक्छ।
चिसो-सुरु अवस्था, सञ्चालन तापमान, पार्क गरिएको अवस्था, भण्डारण तापक्रम र प्रत्यक्ष ताप एक्सपोजर परिभाषित गर्नुहोस्। तरल पदार्थ फसेको बेला सिलिन्डर अलग गर्न सकिन्छ भने, थर्मल दबाव जोखिम समीक्षा मा विचार गर्नुपर्छ।
दबाब तीव्रता वा थर्मल लकिङ शंकास्पद हुन सक्छ जब मेसिनले देखाउँछ:
- सामान्य पम्प दबाबको बावजुद रड-साइड नली वा फिटिंग विफलता
- मिल्दो पम्प ओभरप्रेसर घटना बिना एक सिल एक्सट्रुजन ढाँचा
- एक सिलिन्डर जुन न्यानो वा चिसो पछि सार्न गाह्रो हुन्छ
- एक लोड-होल्डिंग भल्भ जुन अपेक्षित भन्दा बढी बलियो लक हुन्छ
- पम्प बन्द भएपछि बाँकी दबाब
- मर्मतसम्भारको समयमा सुरक्षित रूपमा ढिलो गर्न नसकिने फिटिंग
- एक राहत भल्भ जुन रोक वा तापमान परिवर्तन पछि मात्र खुल्छ
- सिलिन्डर मेकानिकल स्टपमा पुग्दा अस्पष्ट चाप बढ्छ
यी लक्षणहरू एउटै संयन्त्रको प्रमाण होइनन्। तिनीहरूले संकेत गर्दछ कि पोर्ट दबाव र अवरुद्ध-भोल्युम व्यवहार मापन र म्याप गरिनु पर्छ।
1. मेसिन सुरक्षित बनाउनुहोस्। मेसिन निर्माताको अलगाव र भण्डारण-ऊर्जा प्रक्रिया पालना गर्नुहोस्। “चाप छ कि छैन भनी हेर्न” फिटिङ नछुटाउनुहोस्।

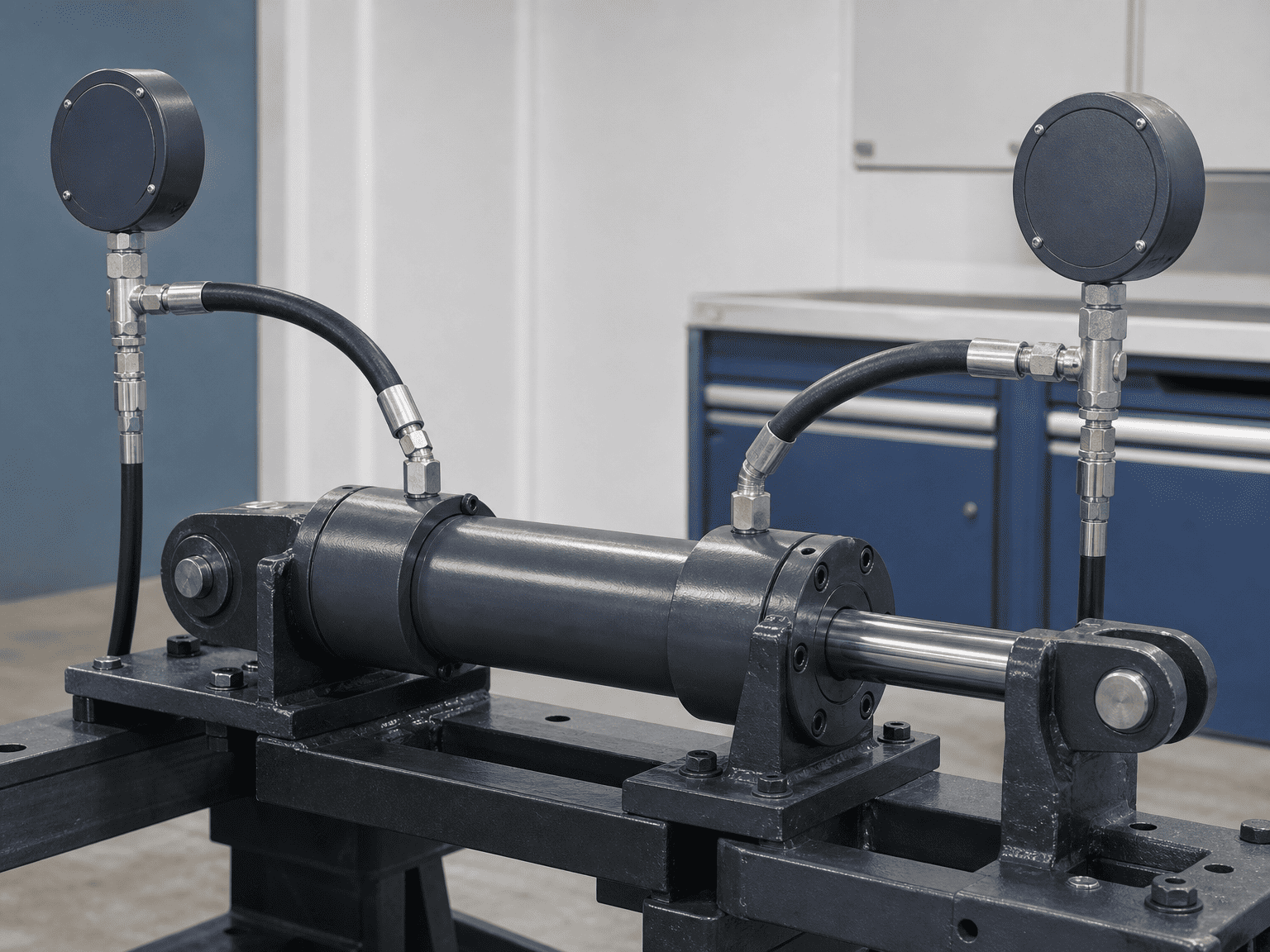

2. दुबै पोर्ट दबाबहरू रेकर्ड गर्नुहोस्। सान्दर्भिक लोड र तापमान अवस्था अन्तर्गत सिलिन्डर पोर्टहरूमा दबाव मापन गर्नुहोस्, पम्पमा मात्र होइन।
3. भल्भ तर्क ट्रेस गर्नुहोस्। पायलट-संचालित जाँचहरू, काउन्टरब्यालेन्स भल्भहरू, अनुक्रम भल्भहरू, प्रवाह नियन्त्रणहरू र कुनै पनि पुनर्जनन जडान पहिचान गर्नुहोस्।
4. फँसिएको भोल्युमहरू पहिचान गर्नुहोस्। बन्द भल्भ वा विच्छेदन कप्लरहरू द्वारा अलग गर्न सकिने प्रत्येक खण्ड चिन्ह लगाउनुहोस्।
5. तापमान इतिहास जाँच गर्नुहोस्। दबाव घटना अघि, समयमा र पछि तरल पदार्थ र परिवेश तापमान रेकर्ड गर्नुहोस्।
6. विफलता स्थान निरीक्षण गर्नुहोस्। दबाब-सम्बन्धित क्षतिको लागि रड-साइड र क्याप-साइड सिलहरू, फिटिंगहरू, नलीहरू र भल्भ गुहाहरू तुलना गर्नुहोस्।
7. रेखाचित्र संशोधनको समीक्षा गर्नुहोस्। निश्चित गर्नुहोस् कि क्षेत्र परिमार्जनहरूले राहत मार्ग हटाएन वा भल्भ प्लम्बिंग परिवर्तन गरेन।
8. नियन्त्रित अवस्थामा पुन: परीक्षण। मेसिनलाई सेवामा फर्काउनु अघि उपयुक्त उपकरण र दस्तावेज परीक्षण योजना प्रयोग गर्नुहोस्।
एक निर्माताले थप उपयोगी जवाफ प्रदान गर्न सक्छ जब सोधपुछ समावेश गर्दछ:
- सिलिन्डर बोर, रड व्यास, स्ट्रोक र माउन्ट व्यवस्था
- क्याप-एन्ड र रड-एन्ड पोर्ट आकारहरू र नली मार्ग
- भल्भ प्रतीक र पायलट लाइनहरु संग हाइड्रोलिक योजनाबद्ध
- पम्प राहत दबाव र प्रत्येक सिलिन्डर पोर्ट मा मापन दबाव
- लोड दिशा, निलम्बित-लोड अवस्था र मेकानिकल स्टपहरू
- लोड-होल्डिङ भल्भ, काउन्टरब्यालेन्स भल्भ र चेक-भल्भ पार्ट नम्बरहरू
- तरल पदार्थको प्रकार, तापमान दायरा र फँसिएको मात्रा अवस्था
- सामान्य रोक, आपतकालीन रोक र शक्ति-हानि व्यवहार
- असफल सिल, फिटिंग, होस वा भल्भका फोटोहरू
- आवश्यक होल्डिङ प्रकार्य र लागू मेसिन सुरक्षा आवश्यकताहरू
एकल पम्प-दबाव मान दबाव तीव्रता निदान गर्न विरलै पर्याप्त छ।
चित्रण क्षेत्र गणना दबाव मूल्याङ्कन होइन। लेखले सार्वभौमिक राहत सेटिङ, भल्भ साइज, स्वीकार्य तापमान दायरा वा अनिर्दिष्ट सिलिन्डरमा सुरक्षित काम गर्ने दबाब तोक्दैन।
सही दबाव सीमा हालको सिलिन्डर रेखाचित्र, सामग्री र सिल विशिष्टता, सर्किट डिजाइन, भल्भ डाटा, परीक्षण प्रमाण र मेसिन जोखिम मूल्याङ्कनबाट आउनु पर्छ। पार्कर क्याटलग, सामान्य हाइड्रोलिक लेख वा सूत्रले मेकानिजमको व्याख्या गर्न सक्छ, तर तीमध्ये कुनै पनि अन्तिम आवेदन समीक्षाको विकल्प छैन।
HCIC, जसलाई जिनान Huachen Industrial Co., Ltd. भनेर पनि चिनिन्छ, विकास र निर्माण गर्छ हाइड्रोलिक सिलिन्डर र हाइड्रोलिक पावर एकाइहरू सवारी साधन, फोहोर व्यवस्थापन, निर्माण र औद्योगिक उपकरणहरूको लागि। दबाब-तीव्रता समीक्षाको लागि, पूर्ण सर्किट र मापन गरिएको सञ्चालन अवस्थाहरू प्रदान गर्नुहोस् ताकि सिलिन्डरलाई मेसिनको भागको रूपमा मूल्याङ्कन गर्न सकिन्छ, अलगावमा होइन।
