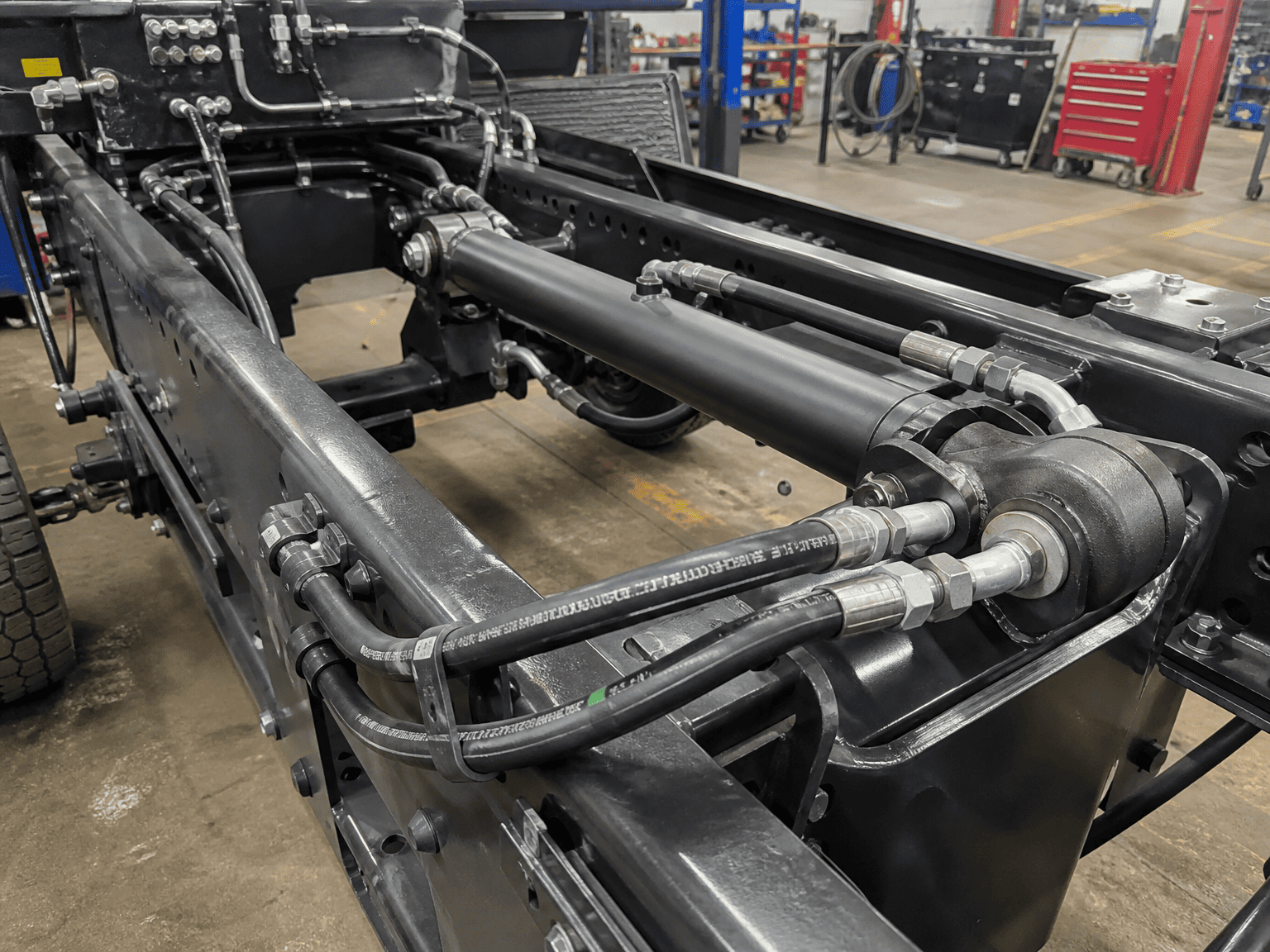

जब कहाइड्रोलिक सिलिन्डरयसको डिजाइन गरिएको साइकल गतिमा पुग्न असफल हुन्छ वा तीस मिनेटको सञ्चालन पछि चर्को तातो दौडन्छ, इन्जिनियरहरूले प्रायः हाइड्रोलिक पम्प वा दिशात्मक नियन्त्रण भल्भलाई दोष दिन्छन्। कार्यशालामा, तथापि, मूल कारण प्राय: धेरै सरल छ: सिलिन्डर पोर्टहरू र एक आपसमा जडान गर्ने प्लम्बिंग आवश्यक प्रवाह दरको लागि गम्भीर रूपमा कम हुन्छ।
प्रतिबन्धित बन्दरगाहबाट जबरजस्ती तरल पदार्थले पिन्च गरिएको बगैंचाको नलीबाट पानी निकालेको जस्तो व्यवहार गर्दछ। वेग स्काइरोकेटहरू, ल्यामिनार प्रवाह हिंसात्मक अशांतिमा पतन हुन्छ, र पोर्ट घाँटीमा ठूलो दबाव ड्रपहरू विकसित हुन्छन्। यो प्रतिबन्धले बहुमूल्य हाइड्रोलिक अश्वशक्तिलाई सिधै विनाशकारी तापमा रूपान्तरण गर्छ, द्रुत विस्तार स्ट्रोकलाई सुस्त बनाउँछ, र उच्च-गति गुरुत्वाकर्षण रिट्र्याक्शनको समयमा स्थानीयकृत cavitation वा ब्याक-प्रेसर सील ब्लोआउट ट्रिगर गर्न सक्छ।
तपाईंको पोर्ट साइजिङ सही बनाउनु भनेको टुल क्रिबमा हुने जुनसुकै थ्रेड ट्यापलाई मिलाउनु मात्र होइन। यसलाई शान्त, ऊर्जा-कुशल, र चुहावट-मुक्त पावर डेलिभरी सुनिश्चित गर्न प्रत्येक अपरेटिङ लाइनमा तरल वेगलाई सन्तुलनमा राख्न आवश्यक छ।
तरल वेगले तेल समानान्तर स्ट्रिमलाइनहरू (लामिनार प्रवाह) मा सहज रूपमा बग्छ वा उच्च घर्षण प्रतिरोध (अशंक्त प्रवाह) संग हिंस्रक रूपमा मंथन हुन्छ भनेर निर्धारण गर्दछ। औद्योगिक र मोबाइल उपकरण निर्माणकर्ताहरूले विभिन्न सर्किट शाखाहरूमा कडा वेग दिशानिर्देशहरू पालना गर्छन्:
| सर्किट शाखा / रेखा प्रकार | सिफारिस गरिएको वेग (m/s) | सिफारिस गरिएको वेग (फिट/सेकेन्ड) |
|---|---|---|
| पम्प सक्शन लाइनहरू | ०.५ देखि १.२ मिटर/सेकेन्ड | २.० देखि ४.० फीट/सेकेन्ड |
| रिटर्न लाइनहरू (कम चाप) | १.५ देखि २.५ मिटर/सेकेन्ड | ५.० देखि ८.० फीट/सेकेन्ड |
| निरन्तर दबाव रेखाहरू | 3.0 देखि 5.0 m/s | १०.० देखि १६.० फीट/सेकेन्ड |
| रुकावट उच्च-प्रवाह रेखाहरू | 6.0 m/s सम्म | २०.० फीट/सेकेन्ड सम्म (छोटो शुल्क) |
| सिलिन्डर पोर्ट गला | ३.५ देखि ५.५ मिटर/सेकेन्ड | १२.० देखि १८.० फीट/सेकेन्ड |
माएकल-रड डबल-अभिनय सिलिन्डर, रिट्र्याक्शन फ्लोको समयमा क्याप एन्डबाट बाहिर निस्कने तेललाई क्षेत्र अनुपात (प्रायः १.५:१ देखि २:१) ले गुणन गरिन्छ। यदि पम्पले रड गुहामा 30 GPM डेलिभर गर्छ भने, **45 देखि 60 GPM क्याप-एन्ड पोर्टबाट बाहिर निस्कन्छ। यदि क्याप पोर्ट केवल 30 GPM आपूर्ति दरको लागि आकारको थियो भने, रिटर्न लाइन वेगहरू 25 फीट/सेकेन्ड भन्दा बढी हुन सक्छ, ठूलो ब्याक-प्रेसर सिर्जना गर्दछ जसले रिट्र्याक्शन स्ट्रोकसँग लड्छ र सम्पूर्ण प्रणालीलाई ओभरहेट गर्दछ।
निम्न द्रुत सन्दर्भ चार्ट प्रयोग गर्नुहोस् न्यूनतम सिफारिस गरिएको सिलिन्डर पोर्ट साइज तात्कालिक शिखर प्रवाह पोर्टमा प्रवेश गर्ने वा बाहिर निस्कने आधारमा चयन गर्न:
| प्रवाह दर (GPM) | प्रवाह दर (L/min) | SAE स्ट्रेट थ्रेडओ-रिङ बॉस (ORB) | SAE 4-बोल्ट फ्ल्यान्ज (कोड 61 / कोड 62) |
|---|---|---|---|
| 1 देखि 5 GPM | 4 देखि 19 एल/मिनेट | SAE #4 (7/16-20) | लागू हुँदैन |
| 5 देखि 12 GPM | 19 देखि 45 एल/मिनेट | SAE #6 (9/16-18) | लागू हुँदैन |
| 12 देखि 22 GPM | ४५ देखि ८३ लिटर/मिनेट | SAE #8 (3/4-16) | 1/2" कोड 61 फ्ल्यान्ज |
| 22 देखि 38 GPM | ८३ देखि १४४ एल/मिनेट | SAE #10 (7/8-14) | 3/4" कोड 61 फ्ल्यान्ज |
| 38 देखि 55 GPM | 144 देखि 208 एल/मिनेट | SAE #12 (1-1/16-12) | 1" कोड 61 फ्ल्यान्ज |
| 55 देखि 90 GPM | २०८ देखि ३४० एल/मिनेट | SAE #16 (1-5/16-12) | १-१/४" कोड ६१/६२ |
| 90 देखि 150 GPM | 340 देखि 568 एल/मिनेट | SAE #20 (1-5/8-12) | १-१/२" कोड ६१/६२ |
| 150+ GPM | ५६८+ लि/मिनेट | कस्टम मेनिफोल्ड ब्लक | 2" देखि 3" कोड 62 |

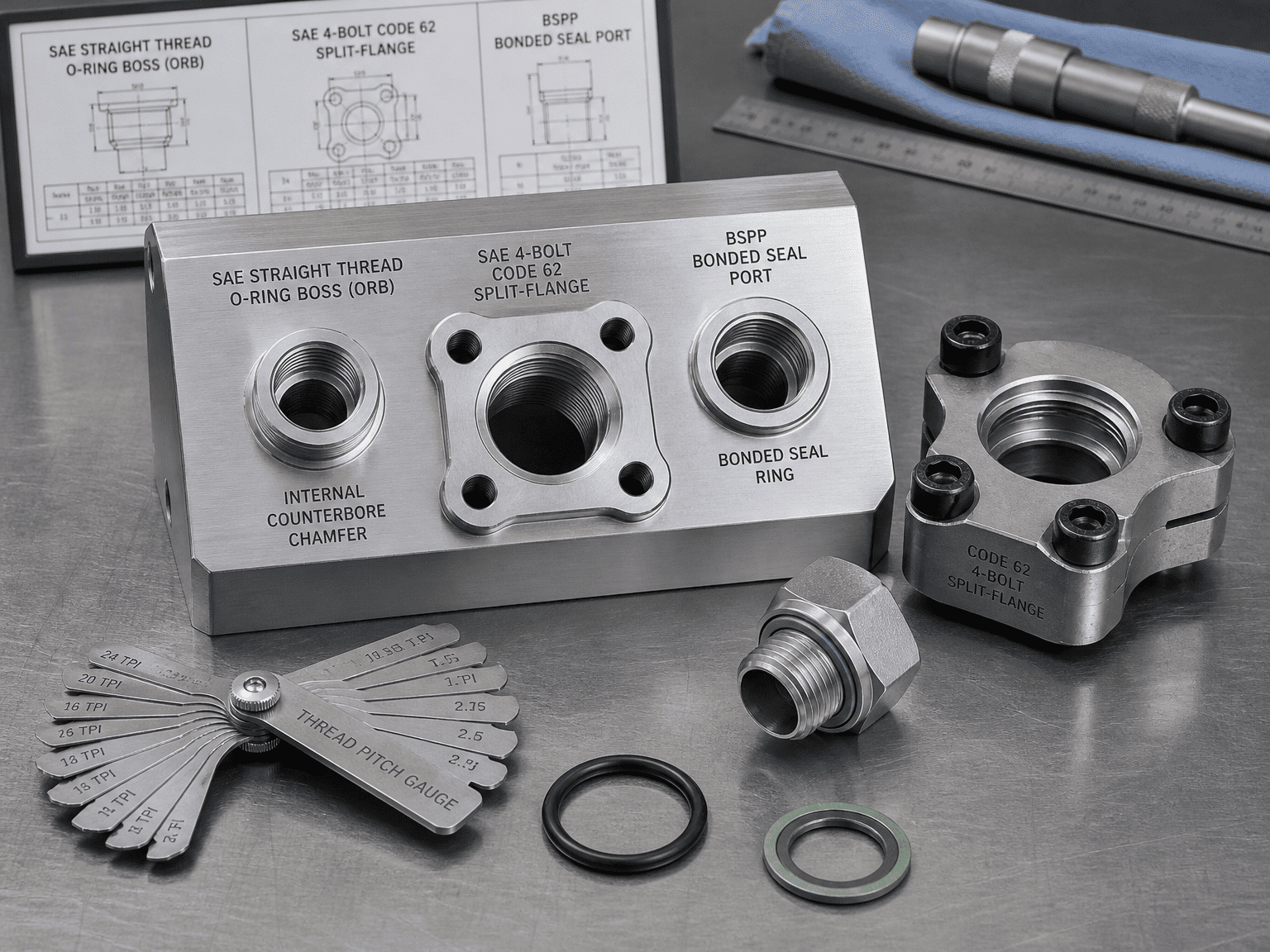

[SAE ORB (O-Ring Boss)] ===> शून्य चुहावट रेडियल इलास्टोमेरिक सील; 5,000 psi सम्मको लागि रुचाइएको
[ SAE 4-बोल्ट फ्ल्यान्ज] ===> भारी झटका र कम्पन प्रतिरोधी; >1" उच्च-प्रवाह पोर्टहरूको लागि उत्तम
[BSPP (G-थ्रेड)] ===> बन्डेड सील रिंग समतल अनुहार; एन अमेरिका बाहिर ग्लोबल आईएसओ मानक
[ NPTF (टेपर्ड पाइप)] ===> धातु-बाट-मेटल वेजिंग; तनाव क्र्याकिंग र उच्च-दबाव चुहावटको खतरा
यसले कसरी सील गर्छ: सीधा UN/UNF समानान्तर थ्रेडहरूले मेकानिकल क्ल्याम्पिङ बल प्रदान गर्दछ, जबकि इलास्टोमेरिक ओ-रिङले आन्तरिक मेसिन गरिएको काउन्टरबोर च्याम्फरमा सिट गर्दछ।
किन OEMहरूले यसलाई प्राथमिकता दिन्छन्: यसले क्र्याकहरू ओभरटाइट गर्ने जोखिमलाई हटाउँछ, लकनटहरूसँग समायोज्य 90-डिग्री एल्बो अभिमुखीकरणलाई अनुमति दिन्छ, र रोई नगरी 5,000 psi (345 बार) सम्मको दबाबलाई विश्वसनीय रूपमा राख्छ।
यो कसरी सील हुन्छ: भारी स्प्लिट-फ्लान्ज वा क्याप्टिभ फ्ल्यान्जले सिधा अनुहार ओ-रिंग सहितको समतल फ्ल्यान्ज हेड क्ल्याम्प गर्दछ।हाइड्रोलिक सिलिन्डरचार उच्च-तन्य ग्रेड 8 बोल्ट भएको शरीर।
उत्तम एप्लिकेसनहरू: भारी खनन उत्खननकर्ताहरू, ठूलो-टनेज स्क्र्याप बेलरहरू, र मोबाइल क्रेनहरूमा पोर्ट साइज १-इन्च र ठूलाका लागि आवश्यक। यसले तीव्र मेकानिकल लाइन पल्सिङको सामना गर्दछ र रिंच स्विङ हस्तक्षेप बिना कम्प्याक्ट लाइन हुकअपहरूलाई अनुमति दिन्छ।
यसले कसरी सील गर्छ: इलास्टोमेरिक बन्डेड सील रिंग (डाउटी वाशर) वा स्पट-फेस गरिएको समतल सतहको बिरूद्ध ओ-रिंग राखिएको समानान्तर थ्रेडहरू।
उत्तम अनुप्रयोगहरू: युरोपेली, एशियाली, र निर्यात व्यावसायिक उपकरणहरूको लागि प्रमुख अन्तर्राष्ट्रिय मानक, SAE ORB को बराबरको विश्वसनीय शून्य-लीक सील प्रदान गर्दै।
विफलता मोड: टेपर्ड पाइप थ्रेडहरू थ्रेड फ्ल्याङ्कको साथ धातुको विकृतिमा निर्भर हुन्छन्। थर्मल विस्तार, दबाव वृद्धि, र कम्पन अन्तर्गत, पाइप डोप धुन्छ, चुहावट निम्त्याउँछ। ट्यापर्ड फिटिङ्सलाई ओभर टाइटिङ गर्दा पोर्ट बॉसलाई बाहिरी रूपमा टाँसिन्छ, बारम्बार वेल्डेड सिलिन्डरको टुप्पोहरू विभाजित हुन्छ।
यदि तपाईंको पोर्ट थ्रेड साइज फ्लो चार्टसँग मेल खान्छ भने, आन्तरिक ज्यामिति त्रुटिहरूले अझै पनि तपाईंको सिलिन्डरलाई थ्रोटल गर्न सक्छ:
यस गाइडमा वेग र पोर्ट साइजिङ सिफारिसहरूले उद्योग-मानक इन्जिनियरिङका उत्कृष्ट अभ्यासहरूलाई प्रतिनिधित्व गर्दछ। उच्च-फ्रिक्वेन्सी सर्वो साइकलिंग, वाटर-ग्लाइकोल फ्लुइडहरू, वा गम्भीर कर्तव्य चक्रहरू समावेश गर्ने अनुप्रयोगहरूको लागि, पूर्ण कम्प्युटेशनल फ्लुइड डाइनामिक्स (CFD) र मेनिफोल्ड अप्टिमाइजेसनको लागि HCIC इन्जिनियरिङ विशेषज्ञहरूसँग सल्लाह लिनुहोस्।
