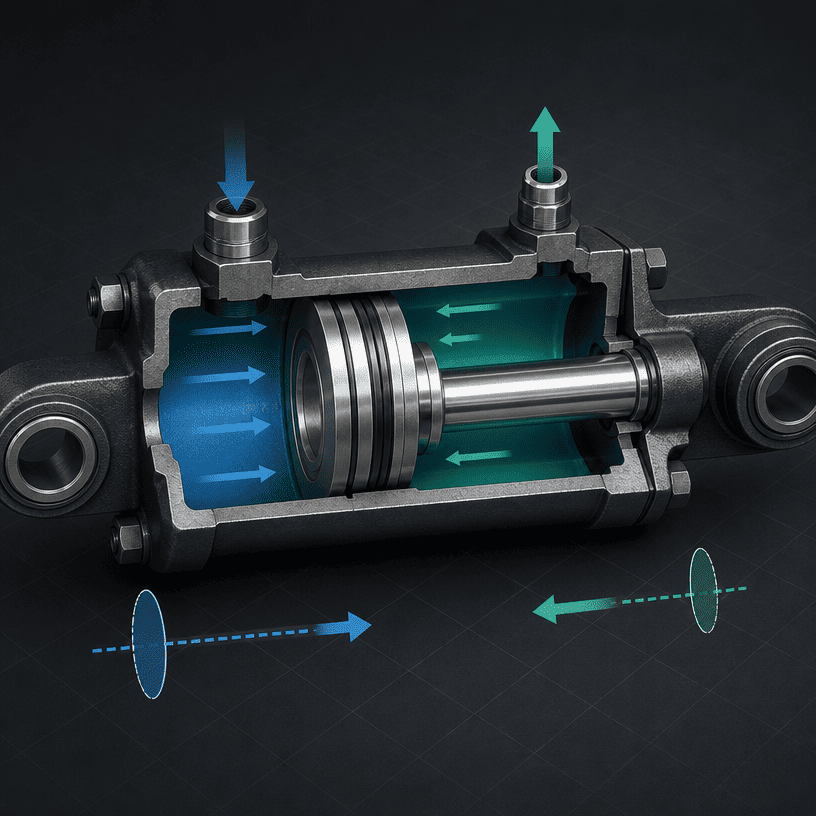

जब एक OEM इन्जिनियरले ए को लागी सोध्छहाइड्रोलिक सिलिन्डरजसले "१० टन पुश" वा "१० टन तान्न" सक्छ, पहिलो प्रश्न यो हो कि त्यो बल फुल-बोर साइड वा रड साइडमा आवश्यक छ। एक विभेदक हाइड्रोलिक सिलिन्डरको एक छेउमा पूर्ण पिस्टन क्षेत्र र अर्कोमा कुण्डाकार क्षेत्र हुन्छ। रडले रड-साइड क्षेत्रको भाग ओगटेको छ, त्यसैले उपलब्ध पुल बल समान दबाबमा कम छ।
बाहिरी व्यास वा पुरानो भाग नम्बर द्वारा प्रतिस्थापन सिलिन्डर चयन गर्दा त्यो भिन्नता हराउन सजिलो छ। यही कारणले गर्दा पर्याप्त नाममात्र क्षमता भएको सिलिन्डरले गतिको वास्तविक दिशामा आवश्यक बल प्रदान गर्न सक्दैन।
यो गाइडले प्रारम्भिक OEM समीक्षाको लागि प्रयोग गरिएको गणना तर्कको व्याख्या गर्दछ। यो पूर्ण मेसिन डिजाइन, संरचनात्मक जाँच, हाइड्रोलिक-सर्किट समीक्षा वा सुरक्षा मूल्याङ्कनको विकल्प होइन।
बोर, वा पिस्टन व्यास, दबाबमा पर्दा पूर्ण पिस्टन क्षेत्र निर्धारण गर्दछ। ठूलो बोरले समान दबाबमा थप सैद्धान्तिक बल उत्पादन गर्न सक्छ, तर यसले तेलको मात्रा, दिइएको गतिको लागि आवश्यक प्रवाह, सिलिन्डर खाम र माउन्टिंग आवश्यकताहरू पनि परिवर्तन गर्दछ।
रडको व्यासले पुल बललाई असर गर्छ किनभने रडले छेउको क्षेत्र ओगटेको छ। यसले रड जडान, गाइड लोडिङ, उपलब्ध क्लियरेन्स र सिलिन्डरले कम्प्रेसन वा तनाव ह्यान्डल गर्ने तरिकालाई पनि असर गर्छ। एक्लै पुल बलबाट रड चयन गर्न सकिँदैन; स्ट्रोक, माउन्टिङ, मार्गदर्शन र वास्तविक लोड मार्ग पनि महत्त्वपूर्ण छ।
पम्पको अधिकतम राहत सेटिङ मात्र होइन, आवश्यक आन्दोलनको समयमा सिलिन्डरमा वास्तवमा उपलब्ध हुने दबाब प्रयोग गर्नुहोस्। भल्भ, नली, फिटिंग र अन्य कम्पोनेन्टहरू मार्फत दबाव हानिले सिलिन्डरमा डेलिभर गरिएको दबाब कम गर्न सक्छ। मेसिनको सञ्चालन अनुक्रमले पहिलो गणनाको लागि प्रयोग गरिएको डिजाइन दबाब निर्धारण गर्नुपर्छ।
सुसंगत एकाइहरू प्रयोग गरेर पहिलो-पास गणनाको लागि:
धक्का बल:
बल तान्नुहोस्:
कहाँ:
गोलाकार खण्डको लागि:
यदि दबाब psi र इन्चमा व्यासमा प्रविष्ट गरिएको छ भने, परिणाम पाउन्ड-बलमा हुन्छ। यदि दबाब पास्कल र मिटरमा व्यासमा प्रविष्ट गरियो भने, नतिजा न्यूटनमा हुन्छ। सुरुदेखि अन्त्यसम्म एकाइ प्रणालीलाई निरन्तरता दिनुहोस्।
यी समीकरणहरूले सैद्धान्तिक हाइड्रोलिक बलको वर्णन गर्दछ। तिनीहरूले स्वचालित रूपमा सिल घर्षण, गाइड घर्षण, मेकानिकल घाटा, दबाव ड्रप, लोड कोण, एक्सेलेरेशन, संरचनात्मक विक्षेपन वा सुरक्षा कारक समावेश गर्दैनन्।
मान्नुहोस् कि एक इन्जिनियरले सिलिन्डर स्क्रिन गर्दैछ:
पूर्ण पिस्टन क्षेत्रछ:
रड क्षेत्र हो:
तसर्थ प्रथम पास सैद्धान्तिक मानहरू निम्न हुन्:
भिन्नता निर्माण दोष होइन। यो रड साइडमा रड विस्थापन क्षेत्रबाट आउँछ। उदाहरण गणना प्रशिक्षणको लागि मात्र हो; यो कुनै विशिष्ट HCIC उत्पादन वा मेसिनको लागि मूल्याङ्कन होइन।

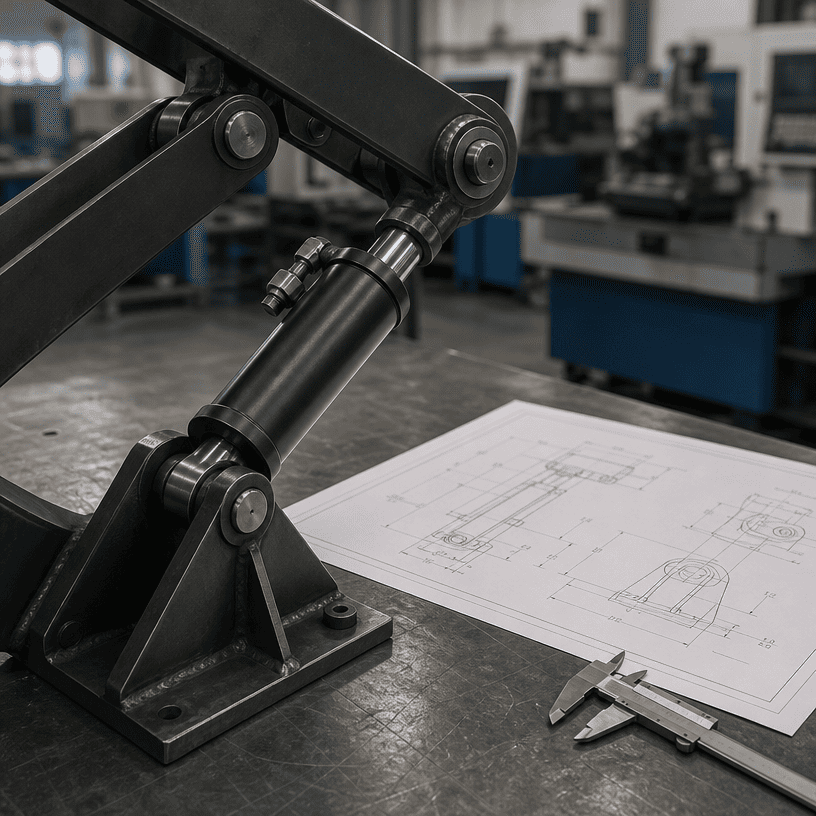

लोड सधैं सिलिन्डर केन्द्र रेखा संग सीधा कार्य गर्दैन। लिभर, लिंकेज, काज वा कैंची व्यवस्थाले विभिन्न स्थानहरूमा आवश्यक बल बढाउन वा घटाउन सक्छ। इन्जिनियरले आन्दोलनको सबैभन्दा खराब बिन्दु गणना गर्नुपर्छ, न केवल सुरूवात स्थिति।
सिलिन्डर र संचालित सदस्य बीचको कोण पनि महत्त्वपूर्ण छ। एउटा सिलिन्डरमा उच्च सैद्धान्तिक बल हुन सक्छ तर एक विशेष कोणमा कमजोर बल घटक हुन सक्छ। लोड मार्ग र स्थितिहरू देखाउने रेखाचित्र एकल लोड नम्बर भन्दा बढी उपयोगी छ।
लोड फ्री ब्रेकिङ, यसलाई गति र स्थिर गतिमा सार्नु फरक अवस्थाहरू हुन्। सिल घर्षण, गाइड प्रतिरोध, जडत्व र सामग्री प्रतिरोधले प्रारम्भिक बललाई स्ट्रोकको चिकनी भागमा आवश्यक बल भन्दा उच्च बनाउन सक्छ।
इजेक्टरहरू, कम्प्याक्टरहरू, ग्राब्स र लिफ्टिङ मेकानिजमहरू जस्ता उपकरणहरूका लागि, खरिदकर्ताले उच्चतम बल हुँदा र स्ट्रोकको समयमा लोड जाम वा परिवर्तन हुन सक्छ कि भनेर वर्णन गर्नुपर्छ।
पम्प नजिकैको दबाव पढाइ सिलिन्डर पोर्टमा दबाब नहुन सक्छ। नलीको लम्बाइ, फिटिंग, दिशात्मक भल्भ, प्रवाह नियन्त्रण र ब्याक प्रेसरले उपलब्ध दबाबलाई प्रभाव पार्छ। भरपर्दो गणनाले दबाब कहाँ मापन गरिन्छ र कुन सञ्चालन अवस्था अन्तर्गत पहिचान गर्नुपर्छ।
कम्प्रेसनमा लोड गरिएको रडलाई रड-स्थिरता समीक्षा आवश्यक पर्दछ, विशेष गरी लामो-स्ट्रोक वा खराब निर्देशित व्यवस्थामा। तनावमा भरिएको रडलाई विभिन्न जडान र सामग्री सीमाहरूद्वारा नियन्त्रण गर्न सकिन्छ। यस लेखले बकलिंग गणना वा संरचनात्मक प्रमाणीकरणलाई प्रतिस्थापन गर्दैन; यसले बल-क्षेत्र गणनालाई ती अतिरिक्त जाँचहरूबाट अलग गर्छ।
ठूलो बोरले बल बढाउन सक्छ, तर यसले दिइएको स्ट्रोक मार्फत पिस्टन सार्न आवश्यक तेलको मात्रा पनि बढाउँछ। लक्ष्य गतिको लागि, आवश्यक प्रवाह प्रभावकारी कक्ष क्षेत्र र पिस्टन वेगसँग सम्बन्धित छ। रड साइडमा पूर्ण-बोर साइडबाट प्रति एकाइ लम्बाइ फरक भोल्युम छ।
यसले डिजाइन ट्रेड-अफ सिर्जना गर्दछ:
तसर्थ, सिलिन्डरलाई पम्प, भल्भ, जलाशय, नली, माउन्टिङ र मेसिन चक्रलाई एउटै प्रणालीको रूपमा आकार दिनुपर्छ।
एक उपयोगी OEM सोधपुछ समावेश गर्नुपर्छ:
लोड पथ जति पूर्ण हुन्छ, संरचना, लिङ्केज वा हाइड्रोलिक-सर्किट समस्याबाट सिलिन्डर-साइजिङ समस्या छुट्याउन सजिलो हुन्छ।
हाइड्रोलिक सिलिन्डरधक्का र पुल बल गणना तीन आधारभूत इनपुटहरूबाट सुरु हुन्छ: बोर व्यास, रड व्यास र प्रभावकारी दबाब। पूर्ण पिस्टन क्षेत्रले पहिलो-पास पुश बल निर्धारण गर्दछ, जबकि रडले प्रभावकारी क्षेत्र र त्यसैले पुल बल घटाउँछ।
त्यो गणना शुरुवात मात्र हो। लिङ्केज कोण, सुरु प्रतिरोध, गति, दबाब घटाउने, रड लोडिङ, माउन्टिङ, मार्गदर्शन र मेसिन संरचनाले सिलिन्डर वास्तविक अनुप्रयोगको लागि उपयुक्त छ कि छैन भनेर निर्धारण गर्दछ। पूर्ण लोड पथ र हाइड्रोलिक डेटा प्रदान गर्ने OEM खरीददारहरूले केवल बल नम्बर पेश गर्ने खरिदकर्ताहरू भन्दा बढी उपयोगी उद्धरण प्राप्त गर्न सक्छन्।
HCIC ले हाइड्रोलिक सिलिन्डर, हाइड्रोलिक पावर एकाइहरू र सवारी साधन, फोहोर व्यवस्थापन, निर्माण र औद्योगिक उपकरणहरूको लागि सम्बन्धित घटकहरू विकास र निर्माण गर्दछ। प्राविधिक उपयुक्तता वास्तविक मेसिन डिजाइन र लागू सुरक्षा आवश्यकताहरू विरुद्ध समीक्षा गरिनु पर्छ।
