जब कहाइड्रोलिक सिलिन्डरचुहावट सुरु हुन्छ, पहिलो प्रतिक्रिया प्रायः प्रतिस्थापन सील अर्डर गर्न हो। यसले मेसिनलाई छोटकरीमा पुनर्स्थापना गर्न सक्छ, तर यसले मूल छाप किन असफल भयो भनेर व्याख्या गर्दैन। यदि रड स्कोर गरिएको छ भने, नाली बिग्रिएको छ वा सिल गलत रूपमा स्थापित भएको छ, नयाँ सिल एउटै ठाउँमा असफल हुन सक्छ।
भागहरू सफा गर्नु अघि, चुहावटको स्थान, सञ्चालन अवस्था, चक्र दिशा, तरल पदार्थको तापक्रम र पछिल्लो मर्मत पछिको समय रेकर्ड गर्नुहोस्। बाहिरी चुहावट फोटो खिच्नुहोस् र हटाइएका भागहरूको अभिमुखीकरण चिन्ह लगाउनुहोस्। साना विवरणहरू विच्छेदन गर्दा गायब हुन सक्छ।
असफलता समीक्षाले दृश्य प्रमाणलाई धारणाहरूबाट छुट्याउनुपर्दछ। क्षतिग्रस्त छापले सम्पर्क सतहमा के भयो भनेर देखाउन सक्छ, तर यसले मूल कारण आफैं पहिचान गर्न सक्दैन।
ग्रन्थीमा रडको वरिपरि देखा पर्ने तरल पदार्थले सामान्यतया रड सिल, वाइपर, गाइड, रडको सतह वा ग्रन्थीको अवस्थालाई ध्यान दिन्छ। विस्तार, फिर्ता लिने, निष्क्रिय होल्डिङ वा सबै तीन अवस्थाहरूमा चुहावट देखिन्छ कि छैन जाँच गर्नुहोस्।
ग्रन्थी संयुक्त मा तरल पदार्थ एक स्थिर सील, फास्टनर अवस्था, संयुक्त सतह वा विधानसभा समस्या संग सम्बन्धित हुन सक्छ। स्थिर इन्टरफेसबाट तरल पदार्थ आउँदा स्वचालित रूपमा गतिशील रड सिललाई दोष नदिनुहोस्।
सिलिन्डरले धारण गर्ने क्षमता गुमाउन सक्छ वा बाहिर देखिने तेल बिना बहाव गर्न सक्छ। सम्भावित कारणहरूमा पिस्टन-सिल क्षति, पिस्टन र ट्यूब बीचको पहिरन, भल्भ चुहावट वा प्रणाली-स्तरको समस्या समावेश छ। सिलिन्डर मात्र कारणको रूपमा पहिचान गर्नु अघि एक नियन्त्रित परीक्षण आवश्यक छ।

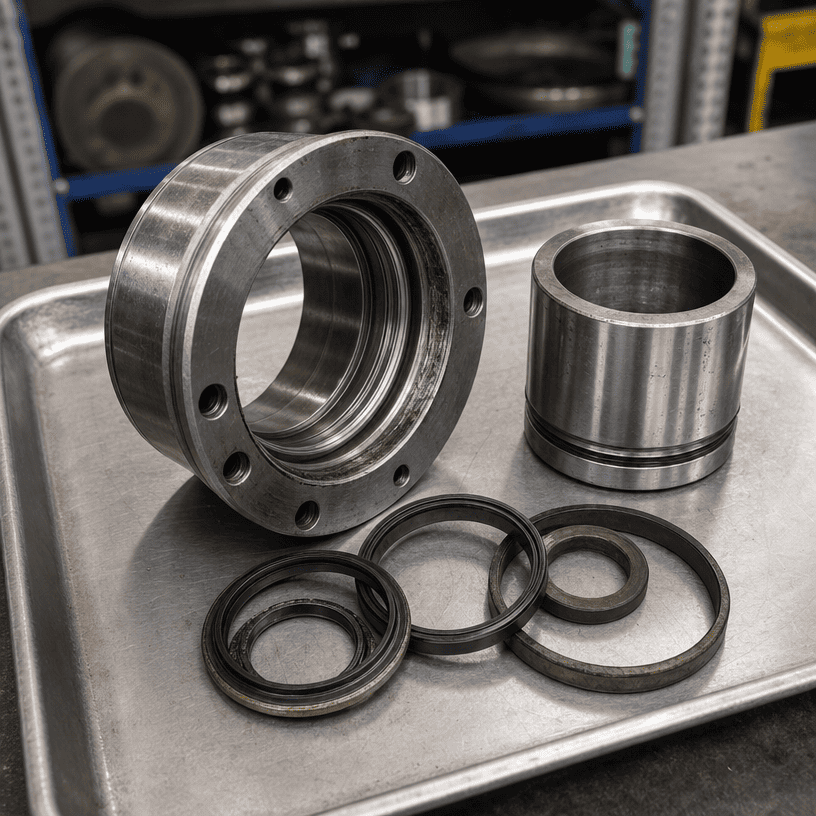

हटाइएका सिलहरूलाई क्रम र अभिमुखीकरणमा राख्नुहोस् जसमा तिनीहरू बाहिर आए। रड सीलहरू, वाइपरहरू, गाइड रिंगहरू, पिस्टन सिलहरू र स्थिर सिलहरू अलग गर्नुहोस्। सफा प्याकेजिङ्ग प्रयोग गर्नुहोस् र रडको छेउमा चिन्ह लगाउनुहोस्, प्रेसर साइड र स्थापना दिशा जहाँ थाहा छ।
हटाउने बेलामा अनावश्यक रूपमा इलास्टोमर सिललाई तान्नु हुँदैन। सही क्षेत्र मार्फत न काट्नुहोस् जुन निरीक्षण गर्न आवश्यक छ। यदि सील टुक्रा भएको छ भने, सबै बरामद टुक्राहरू राख्नुहोस् र सामग्री हराइरहेको छ कि छैन भनेर नोट गर्नुहोस्।
यस चरणको उद्देश्य सरल छ: छाप प्रमाण हुनुपर्दछ, फोहोर बेन्चमा पत्ता लगाउन नसकिने स्पेयर पार्ट बन्नु हुँदैन।
गोलाकार ओठले लामो समयसम्म सर्ने सम्पर्कलाई संकेत गर्न सक्छ, तर यसलाई रड अवस्था, स्नेहन र सञ्चालन इतिहासको साथ व्याख्या गरिनु पर्छ। एक चिकनी उपस्थिति मात्र अत्यधिक दबाव वा गलत सामग्री प्रमाणित गर्दैन।

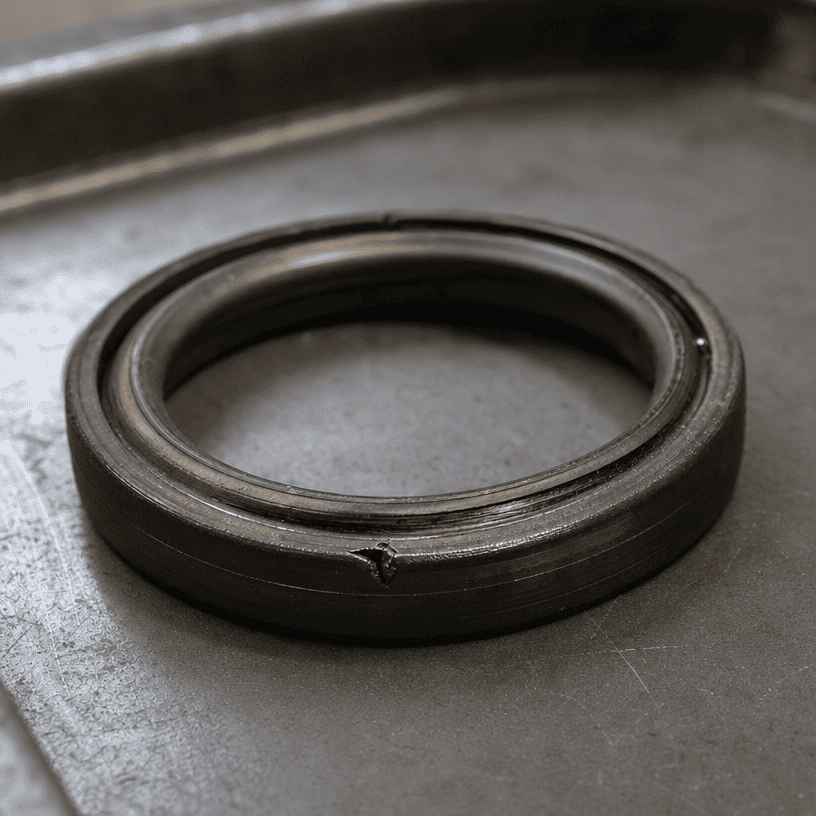

सफा कटले स्थापना क्षति, धारिलो किनारा, सिल पार गर्ने धागो वा कुञ्जी मार्ग, वा एसेम्बलीको समयमा प्रस्तुत गरिएको विदेशी वस्तुलाई संकेत गर्न सक्छ। प्रवेश ज्यामिति जाँच नगरी सील प्रतिस्थापन गर्नुको सट्टा सील स्थापना गर्न प्रयोग गरिएको पथ निरीक्षण गर्नुहोस्।
क्लियरेन्स ग्यापमा जबरजस्ती गरिएको छापले पातलो तानिएको किनारा, पिन्च गरिएको खण्ड वा हराएको सामग्री देखाउन सक्छ। सम्भावित योगदानकर्ताहरूले अत्यधिक क्लियरेन्स, दबाबको अवस्था, क्षतिग्रस्त ग्रूभहरू, गलत सिल अभिमुखीकरण वा असंगत सिल प्रोफाइल समावेश गर्दछ।
कठोरता वा दरारहरू तापमान एक्सपोजर, बुढ्यौली, रासायनिक असंगतता वा अनुपयुक्त भण्डारणसँग सम्बन्धित हुन सक्छ। प्रतिस्थापन कम्पाउन्ड चयन गर्नु अघि तरल पदार्थ, तापमान इतिहास र भण्डारण अवस्थाहरू पुष्टि गर्नुहोस्।
सुन्निएको सीलले तरल पदार्थको असंगतता, प्रदूषण वा तापमानको जोखिमलाई संकेत गर्न सक्छ। सही निदानको लागि मूल सील सामग्री, तरल पदार्थ विशिष्टता र सञ्चालन इतिहास चाहिन्छ। उपस्थितिबाट मात्र कम्पाउन्ड पहिचान नगर्नुहोस्।
सील किनारामा थिचिएका कणहरूले चुहावट मार्ग सिर्जना गर्न सक्छ र मिलन सतहलाई खरोंच गर्न सक्छ। रड, ट्युब, वाइपर, तरल सरसफाई र एसेम्बली क्षेत्रको निरीक्षण गर्नुहोस्। कणहरूको स्रोत नहटाई सील प्रतिस्थापनले विफलता संयन्त्रलाई ठाउँमा छोड्छ।
अनुदैर्ध्य स्कोरिङ, पिटिङ्, क्षरण, क्रोम क्षति, डेन्ट्स र सिल चल्ने पालिश ब्यान्डको लागि रड जाँच गर्नुहोस्। साइटको सुरक्षा प्रक्रिया पछ्याएर मात्र सतहमा सफा कपडा चलाउनुहोस्; कुनै नराम्रो किनाराले कपडा र इन्स्पेक्टरलाई हानि पुर्याउन सक्छ।
रड उज्यालो देखिन सक्छ र अझै पनि एक दोष छ जसले सील ओठ काट्छ। भिजुअल निरीक्षण उपयुक्त मापन द्वारा समर्थित हुनुपर्छ जब आवेदन महत्वपूर्ण छ वा सतह क्षति न्याय गर्न गाह्रो छ।
ग्रन्थि बोर, गाईड सतह र सिल ग्रूभहरू burrs, पहिरन, खरोंच र विकृतिको लागि निरीक्षण गर्नुहोस्। गाइडले रड स्थिति नियन्त्रण गर्दछ; यदि यो लगाइएको छ भने, सिललाई आन्दोलन समायोजन गर्न बाध्य हुन सक्छ जुन यो अवशोषित गर्न डिजाइन गरिएको थिएन।
आन्तरिक चुहावट वा अस्थिर होल्डिङको लागि, ट्यूब, पिस्टन सील र पहिरन सतहहरू निरीक्षण गर्नुहोस्। स्कोरिङ, असामान्य सम्पर्क ब्यान्ड र एक तर्फ केन्द्रित क्षति खोज्नुहोस्। यी संकेतहरूले पङ्क्तिबद्धता वा लोडिङ समस्याहरू संकेत गर्न सक्छन्, तर निष्कर्ष पूर्ण विधानसभामा आधारित हुनुपर्छ।
| प्रमाण | अनुसन्धानको लागि सम्भावित दिशा |
|---|---|
| स्थापना मार्गमा एक तीव्र कट | Burr, थ्रेड, keyway वा अनुचित स्थापना उपकरण |
| पूर्ण सील परिधि वरिपरि क्षति | फिट, दबाब, निकासी, सामग्री वा सञ्चालन अवस्था |
| एकतर्फी पहिरन ब्यान्ड | गाईड पहिरन, पङ्क्तिबद्धता, रड विक्षेपन वा असमान सम्पर्क |
| ओठको नजिक कण ट्र्याकहरू | वाइपर प्रदर्शन, तरल सफाई वा विधानसभा प्रदूषण |
| कडा वा फुटेको सामग्री | तापमान, बुढ्यौली, भण्डारण वा तरल पदार्थ अनुकूलता |
| एउटै स्ट्रोक स्थितिमा दोहोर्याइएको विफलता | एक निश्चित स्थानमा रड वा ट्यूब सतह दोष |
यी अनुसन्धान निर्देशनहरू हुन्, स्वचालित निदान होइन। सिल ढाँचालाई सिलिन्डर रेखाचित्र, तरल पदार्थ डेटा र सञ्चालन इतिहाससँग तुलना गरिनुपर्छ।
एक प्रतिस्थापन सील चाँडै असफल हुन सक्छ जब मूल कारण मेसिनमा रहन्छ। सामान्य उदाहरणहरू समावेश छन्:
- असुरक्षित धागो वा किवेमा सिल स्थापना गर्दै
- नाली वा ग्रन्थीमा गारो छोड्नु
- क्षतिग्रस्त गाइड वा वाइपर पुन: प्रयोग गर्दै
- स्कोर गरिएको वा कुरिएको रडलाई बेवास्ता गर्दै
- तरल पदार्थ र तापमान अनुकूलता जाँच नगरी सील चयन गर्दै
- गलत अभिमुखीकरण मा छाप फिटिंग
- सम्मेलनको समयमा खुला सिलिन्डरमा फोहोर गर्न अनुमति दिँदै
- सिलिन्डरलाई गलत माउन्टिङ व्यवस्थामा फर्काउँदै
मर्मतले क्षतिग्रस्त सिल र यसमा काम गरेको सतह वा असेंबली अवस्थालाई सम्बोधन गर्नुपर्छ।
एक सिल-मात्र मर्मत उचित हुन सक्छ जब मिलन सतहहरू, ग्रूभ्स, गाइड र ट्यूब आवश्यक अवस्थामा छन् र विफलता एक प्रतिस्थापन स्थापना मुद्दामा ट्रेस योग्य छ।
एउटा फराकिलो सिलिन्डर समीक्षा अधिक उपयुक्त हुन्छ जब रडलाई गहिरो स्कोर गरिएको छ, गाइड लगाइएको छ, ग्रंथि क्षतिग्रस्त छ, ट्यूबले असामान्य पहिरन देखाउँछ, आन्तरिक चुहावट जारी छ वा सही एसेम्बली पछि उही विफलता फर्काउँछ।
निर्णय सील किटको मूल्यमा मात्र होइन, निरीक्षण र दोहोर्याउने डाउनटाइमको लागतमा आधारित हुनुपर्छ।
प्रतिस्थापन वा विफलता विश्लेषणको लागि, प्रदान गर्नुहोस्:
- सिलिन्डर रेखाचित्र वा स्पष्ट आयामी मापन
- बोर, रड व्यास र स्ट्रोक
- माउन्टिंग आयाम र पोर्ट जानकारी
- पूर्ण सिलिन्डर र क्षतिग्रस्त भागहरूको फोटो
- सील स्थिति र अभिविन्यास
- तरल पदार्थ प्रकार र सञ्चालन तापमान दायरा
- उपलब्ध हुँदा दबाब र चक्र जानकारी
- चुहावट कहिले हुन्छ भन्ने विवरण
- अघिल्लो सील प्रतिस्थापन को इतिहास
- रड, गाइड, ग्रंथि र ट्यूब को अवस्था
स्पष्ट प्रमाणले मूल कारण समीक्षाबाट आयामी प्रतिस्थापन अनुरोधलाई अलग गर्न मद्दत गर्दछ।
असफल हाइड्रोलिक सील सिल, यसको मिलन सतहहरू र सञ्चालन वातावरण बीचको सम्पर्कको रेकर्ड हो। भागहरू सुरक्षित गर्नुहोस्, तिनीहरूको अभिविन्यास लेबल गर्नुहोस्, रड र गाइडको निरीक्षण गर्नुहोस्, तरल पदार्थ र तापक्रम अवस्थाहरू पुष्टि गर्नुहोस्, र अनुमानहरूबाट देखिने प्रमाणहरू अलग गर्नुहोस्।
OEM प्रतिस्थापन वा प्राविधिक समीक्षाको लागि, फोटोहरू र विफलता इतिहासको साथ सिलिन्डर आयामहरू प्रदान गर्नुहोस्। एउटा भरपर्दो समाधान किन सिल असफल भयो भन्ने बुझेर सुरु हुन्छ, अर्को स्थापना नगरेर।
