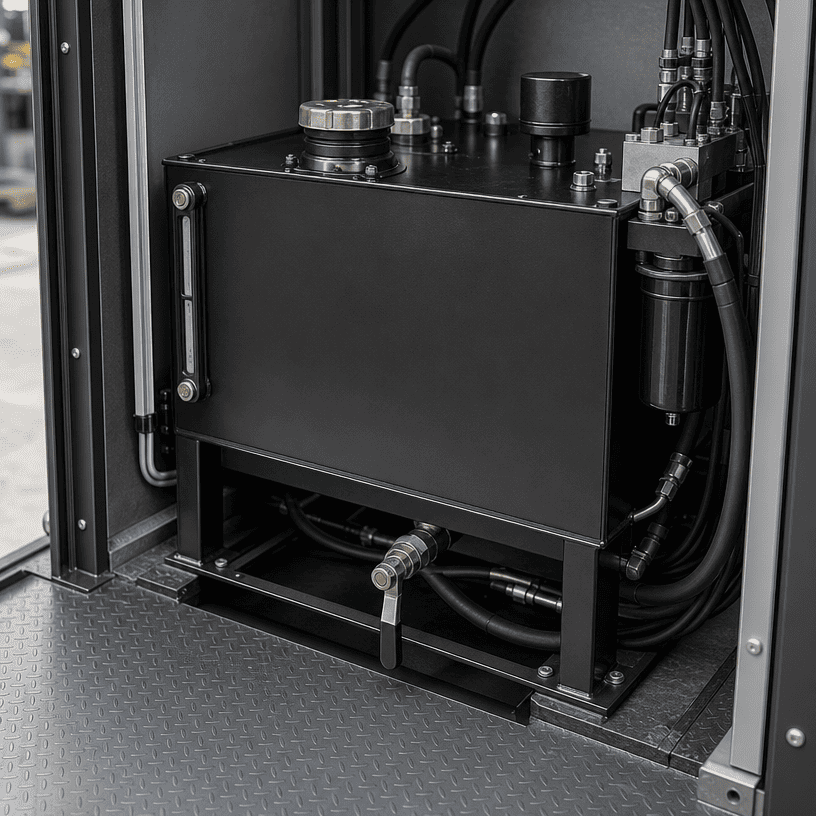

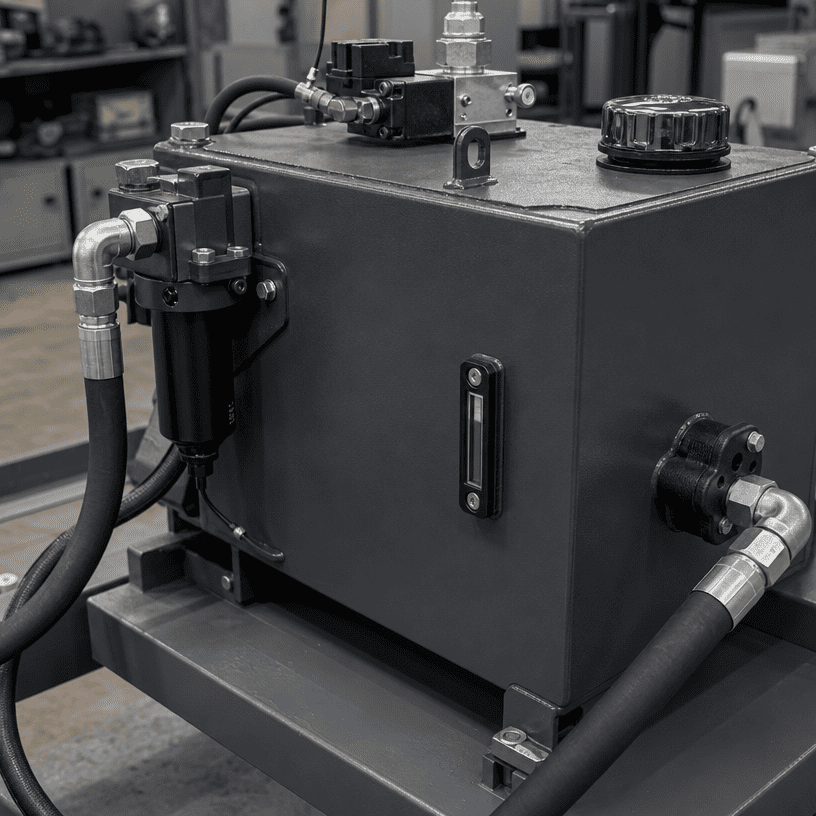

A हाइड्रोलिक पावर एकाइजलाशय तेलको लागि कन्टेनर मात्र होइन। यसले तरल पदार्थ भण्डारण, रिटर्न-फ्लो व्यवस्थापन, हावा रिलीज, गर्मी स्थानान्तरण, प्रदूषण नियन्त्रण र सेवा पहुँच समर्थन गर्दछ। यदि ट्याङ्की केवल यसको बाहिरी आयाम वा सुविधाजनक नाममात्र भोल्युम द्वारा छनोट गरिएको छ भने, पावर एकाइ कमिसन गर्न गाह्रो हुन सक्छ र मर्मत गर्न गाह्रो हुन सक्छ।
यो गाइडले OEM इन्जिनियरहरू र उपकरण खरिदकर्ताहरूलाई हाइड्रोलिक पावर एकाइ उद्धरण अनुरोध गर्नु अघि जलाशय आवश्यकताहरू समीक्षा गर्ने व्यावहारिक तरिका दिन्छ। यसले विश्वव्यापी ट्यांक-देखि-पम्प अनुपातलाई प्रवर्द्धन गर्दैन। सही डिजाइन सर्किट, कर्तव्य चक्र, तरल पदार्थ, स्थापना ठाउँ र सञ्चालन वातावरण मा निर्भर गर्दछ।
हाइड्रोलिक सर्किट बुझे पछि जलाशय परिभाषित गर्नुपर्छ। एक्चुएटरहरू, भल्भहरू, पम्प व्यवस्था, सञ्चालन अनुक्रम र अपेक्षित फिर्ती प्रवाहको साथ सुरु गर्नुहोस्। एक सर्किट जसले सिलिन्डरलाई बीच-बीचमा सार्दछ, एक प्रणालीबाट विभिन्न जलाशय आवश्यकताहरू हुन्छन् जुन लगातार चल्छ वा एकैचोटि धेरै एक्ट्युएटरहरू प्रयोग गर्दछ।
ट्याङ्की चयन गर्नु अघि निम्न जानकारी सङ्कलन गर्नुहोस्:
यो जानकारी "हामीलाई कति लिटर चाहिन्छ?" थप उपयोगी ईन्जिनियरिङ् प्रश्नमा: जलाशयले पूर्ण सञ्चालन चक्रमा कसरी व्यवहार गर्नुपर्छ?
ट्याङ्कीको बाहिरी आयाम वा नेमप्लेट भोल्युमले सम्पूर्ण कथा बताउँदैन। ट्याङ्की भोल्युमको अंश विस्तार, रिटर्न-फ्लो शान्त-डाउन, सक्शन कभरेज र सुरक्षित सञ्चालन स्तरको लागि आवश्यक हुन सक्छ। त्यसैले प्रयोगयोग्य सञ्चालन भोल्युम कुल ज्यामितीय भोल्युम भन्दा फरक छ।
डिजाइन समीक्षा परिभाषित गर्नुपर्छ:
- सामान्य तेल स्तर
- भरपर्दो पम्प सक्शनको लागि न्यूनतम स्तर
- अधिकतम भरिने स्तर
- थर्मल विस्तारको लागि ठाउँ
- हावा रिलीज र फिर्ता प्रवाह को लागी नि: शुल्क भोल्युम
- नाली र सफा-आउट पहुँच
पम्पले हावालाई सक्शन लाइनमा प्रवेश गर्न अनुमति दिने स्तरबाट तान्नु हुँदैन। एकै समयमा, जलाशय यति धेरै भर्नु हुँदैन कि विस्तार वा फिर्ता आन्दोलनले माध्यमिक समस्या सिर्जना गर्दछ। वास्तविक तरल पदार्थ र मेसिन अवस्थाहरूको लागि अन्तिम स्तरहरू सेट हुनुपर्छ।
रिटर्न तेलले गति, तातो र भित्रिएको हावाको साथ जलाशयमा प्रवेश गर्न सक्छ। यदि रिटर्न पोर्ट सक्शन आउटलेटको धेरै नजिक छ भने, ट्याङ्कीले हावा छुट्याउन र प्रवाहलाई शान्त पार्ने समय हुनु अघि पम्पले कमजोर डिएरेटेड तरल पदार्थ प्राप्त गर्न सक्छ।
एक ध्वनि लेआउट विचार गर्दछ:
यसको उद्देश्य ट्याङ्कीलाई ठूलो बनाउनु मात्र होइन। यो पम्प द्वारा पुन: प्रयोग गर्नु अघि तरल पदार्थले भित्री हावा छोड्न र बसोबास गर्न सकोस् भनेर सक्शनमा फर्कनेबाट नियन्त्रित मार्ग सिर्जना गर्नु हो।
पम्प सक्शन यसको आफ्नै डिजाइन जाँचको योग्य छ। सक्शन लाइन छोटो र सीधा हुनुपर्छ जहाँ स्थापनाले अनुमति दिन्छ, उपयुक्त व्यास र अनावश्यक प्रतिबन्धबाट बच्ने लेआउटको साथ। नाममात्र ट्याङ्की भोल्युम पर्याप्त देखिँदा पनि दिशामा तीव्र परिवर्तन, खराब इनलेट पोजिशनिङ वा कम आकारको जडानले समस्याहरू सिर्जना गर्न सक्छ।
बीचको सम्बन्ध जाँच गर्नुहोस्:
- पम्प इनलेट स्थान
- न्यूनतम तेल स्तर
- सक्शन-लाइन व्यास र लम्बाइ
- इनलेट स्ट्रेनर व्यवस्था, यदि प्रयोग गरिन्छ
- पम्प वरिपरि सेवा पहुँच
- ट्याङ्की नाली र सफाई स्थिति
सक्शन व्यवस्था चयन नगर्नुहोस् किनभने यो घेरामा फिट हुन्छ। पम्प निर्माताको इनलेट आवश्यकताहरू र पूर्ण सर्किट अवस्थाहरू सँगै जाँच गर्नुपर्छ।
जलाशयले वरपरको वातावरणमा गर्मी स्थानान्तरण गर्न मद्दत गर्न सक्छ, तर यो स्वचालित रूपमा पर्याप्त कूलर होइन। तातो उत्पादन दबाव हानि, प्रवाह, चक्र समय, भल्भ व्यवहार, मोटर लोडिङ र स्थापना वातावरण मा निर्भर गर्दछ।
एक OEM समीक्षाको लागि, रेकर्ड गर्नुहोस् जब प्रणालीले ताप उत्पादन गर्छ र पावर एकाइ कहाँ स्थापना हुनेछ। तातो स्रोत नजिकको कम्प्याक्ट घेरालाई खुल्ला हावामा स्थापित भेन्टिलेटेड इकाईबाट फरक थर्मल समाधान चाहिन्छ।
सही क्रम हो:
1. सञ्चालन कर्तव्य पहिचान गर्नुहोस्।
2. शक्ति कहाँ हराएको अनुमान गर्नुहोस्।
3. ट्याङ्कीको सतह र हावाको चालको समीक्षा गर्नुहोस्।
4. थप चिसो आवश्यक छ कि छैन निर्णय गर्नुहोस्।
5. प्रतिनिधि सञ्चालनको समयमा परिणाम प्रमाणित गर्नुहोस्।
तातोको वास्तविक स्रोत नबुझेर कूलर थप्न वा ट्याङ्कीको भोल्युम बढाउनबाट बच्नुहोस्। जलाशय थर्मल डिजाइन को एक भाग हो, सर्किट दक्षता को लागी एक विकल्प होइन।
जलाशयको डिजाइनले फोहोर र पानी प्रवेश गर्न गाह्रो बनाउनु पर्छ र मर्मतसम्भार कर्मचारीहरूलाई प्रदूषण हटाउन सजिलो बनाउनु पर्छ। फिलर-ब्रेदर, पहुँच कभर, ड्रेन पोइन्ट र रिटर्न फिल्टरेशन व्यवस्थाले तरल पदार्थको सरसफाइलाई असर गर्छ।
उपयोगी डिजाइन प्रश्नहरू समावेश छन्:
- के फिलर खोल्ने वरपरको वातावरणबाट सुरक्षित छ?
- बिजुली एकाइ भत्काई बिना श्वास सेवा गर्न सकिन्छ?
- नाली सबैभन्दा तल्लो व्यावहारिक बिन्दुमा अवस्थित छ?
- स्पिल खतरा सिर्जना नगरी ट्याङ्की खाली गर्न सकिन्छ?
- के रिटर्न फिल्टर निरीक्षणको लागि पहुँचयोग्य छ?
- आवश्यक पर्दा ट्याङ्कीको भित्री भाग सफा गर्न सकिन्छ?
उत्तर लेआउट रेखाचित्रमा देखिने हुनुपर्छ। सफा देखिने बाह्य घेराले आन्तरिक मर्मत मार्ग व्यावहारिक छ भनेर प्रमाणित गर्दैन।
जलाशयहरू प्रायः गणना चरणको सट्टा एकीकरण चरणमा असफल हुन्छन्। ट्याङ्की नाममात्र पदचिन्हमा फिट हुन सक्छ तर मोटर, मेनिफोल्ड, विद्युतीय घेरा, ट्रेलर फ्रेम, गार्डिङ वा लिफ्टिङ पोइन्टसँग द्वन्द्व हुन सक्छ।
डिजाइन अनुमोदन गर्नु अघि, समीक्षा गर्नुहोस्:
तीन-आयामी लेआउट वा आयामी असेंबली रेखाचित्रले भागहरूको सूची भन्दा पहिले विवादहरू प्रकट गर्न सक्छ। वर्कबेन्चमा निर्माण गर्न मिल्ने मात्र होइन, पावर युनिट स्थापना भएपछि जलाशय सेवायोग्य हुनुपर्छ।
एक उपयोगी उद्धरण प्याकेज सामान्यतया समावेश छ:
यदि केही मानहरू थाहा छैन भने, तिनीहरूलाई अनुमानहरू भर्नुको सट्टा खुला वस्तुहरूको रूपमा चिन्ह लगाउनुहोस्। एक पारदर्शी ईन्जिनियरिङ् समीक्षा उत्पादन सुरु भएपछि एक ट्यांक पुन: डिजाइन भन्दा छिटो छ।
पम्प प्रवाह महत्त्वपूर्ण छ, तर यसले पूर्ण फिर्ती ढाँचा, कर्तव्य चक्र वा एक्चुएटर भोल्युमको वर्णन गर्दैन।
ट्याङ्की परिभाषित न्यूनतम र अधिकतम स्तर, विस्तार ठाउँ र एक नियन्त्रित चूषण अवस्था आवश्यक छ।
यसले तरल पदार्थको बाटो छोटो बनाउन सक्छ र हावाको बहाव र प्रवाह शान्त हुने अवसरलाई कम गर्न सक्छ।
सुरक्षित रूपमा पुग्न नसकिने फिलर, श्वास, फिल्टर वा नालीले अन्ततः मर्मत समय बढाउनेछ।
तातो सन्तुलन सम्पूर्ण हाइड्रोलिक सर्किट र स्थापना वातावरण मा निर्भर गर्दछ।
घेरा, पम्प, मेनिफोल्ड, नली र विद्युतीय भागहरू एक प्रणालीको रूपमा जाँच गर्न आवश्यक छ।
राम्रो हाइड्रोलिक पावर एकाइ जलाशय साइज एक लेआउट र अपरेटिङ-चक्र अभ्यास हो, भोल्युम अनुमान होइन। इन्जिनियरले प्रयोगयोग्य तेल स्तर, रिटर्न-फ्लो विभाजन, पम्प सक्शन, तातो सन्तुलन, प्रदूषण नियन्त्रण र मर्मतसम्भार पहुँच सँगै समीक्षा गर्नुपर्छ।
अनुकूलन HPU परियोजनाको लागि, HCIC लाई जलाशयको आयामहरू फाइनल गर्नु अघि सर्किट जानकारी र मेसिन इन्टरफेस पठाउनुहोस्। यसले डिजाइन टोलीलाई ट्याङ्की, पम्प, मेनिफोल्ड, निस्पंदन र नियन्त्रण व्यवस्थालाई एक एकीकृत इकाईको रूपमा चयन गर्नको लागि राम्रो आधार दिन्छ।
